Korrekt , (maar ik had het bij de start wel over theorie en trok onder voorbehoud zelfde afbuigspanning die konklusie )
als de hoogspanning hetzelfde is ,kan bij een geheel te klein beeld ook de afbuigspanning te laag zijn ,
alleen dan wel voor beide afbuigunits , die kans is .... etc etc .

Het repareren uit apetruken (als dit ..dan dat ) is onzettend goed mogelijk ,
zeker als je ze allemaal kent , ik deed zelfs nooit anders , probeer daar alleen wat verandering in aan te brengen .
De K9 heeft inmiddels zoveel fouten door ouderdom dat de vroegere ervaring ernstig tekort schiet , wissel je maar een hele deur tegelijk .....

Wat doet die booster condensator eigenlijk ??? das ook theorie ,
waaruit je dan misschien weer een verrassende zelfde conclusie kan trekken ..

Gewoon heel houden das het mooiste , ook die AB , zal idem voor je rondkijken , vr gr Huub
EDIT ik neem dus onmiddelijk aan dat eenzelfde wijziging in beeld een totaal ander situatie van de hoogspanning heeft
(bij de één te hoog bij de nader telaag), K6 tov K9 , al was het maar dat dat de praktijk is ,
alleen dan moet er meer aan de hand zijn dan alleen die fout in de hoogspanning , zoniet ??? verklaar het dan maar .

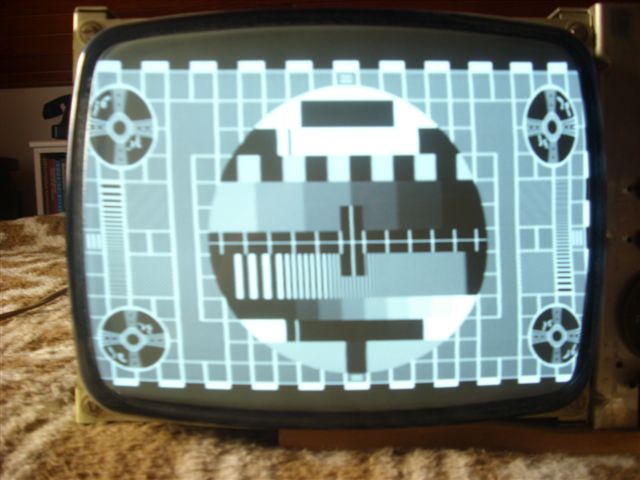

Ter verduidelijking (hoop ik)
Als ik een oudere film zie draaien de autowielen soms achteruit ,
trek ik dan konklusie op een T-Ford draaiden de wielen andersom dan bij huidige auto indien je voorwaarts beweegt ?

dag Ruud ,
dank voor de aanvullende uitleg mbt tot de praktische uitvoeringen , waardoor
één en ander onlogische gevolg bij belichten alleen effekt Hoogspanning wordt verklaard . m vr gr Huub

Bij de meeste TV's is de lijnafbuiging aan de hoogspanning gekoppeld.
Wil je breder beeld dan moet je dus de lijnafbuiging=hoogspanning verder opdraaien.

dit is toch wel bij het haar gegrepen. Als je lijnafbuiging en hoogspanning verder opvoert wordt het beeld niet breder, wel minder hoog en alle spanningen stijgen tot een gevaarlijke hoogte.
Alle tv's hebben "een truuk" om de breedte te verhogen zonder de HS te beïnvloeden. hele oude toestellen gebruiken een keuzeschakelaar op de lijntrafo, daarna via een regelbare seriespoel of weerstand en in de KTV periode via de EW modulator. sommige toestellen hebben gewoon geen beeldbreedteregelaar, omdat dit gewoon niet nodig is. De breedte ligt vast in fysische relaties. Is ze niet juist, dan is er iets defect. Ook in oude toestellen is de beeldbreedte slechts weinig regelbaar, om kleine produktietoleranties op te vangen en niets meer.

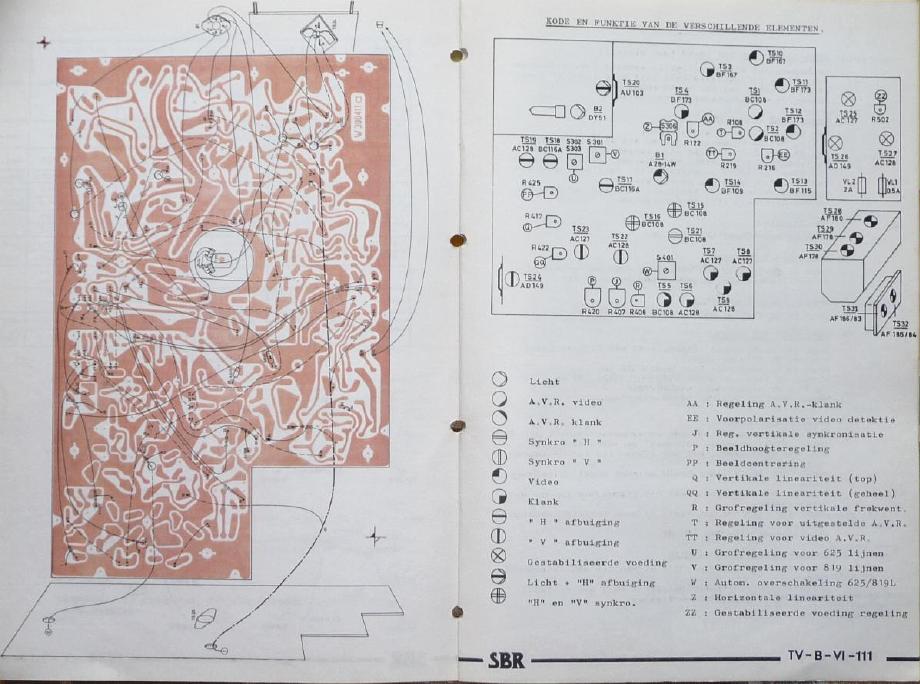

Dit is dus een multinorm toestel, voor werking nu moet hij op de CCIR stand.
Kon kennelijk ook 819 lijnen aan (VHF fr). BELG en UHF fr zijn sytemen met 625 lijnen maar met beeld pos modulatie en AM geluid. (CCIR is neg beeld mod en FM-geluid)
Dus nogal ingewikkeld, als het goed is zetten er zelfs 2 instelpotjes in voor de hoogspanning = beeldbreedte, een voor 819 en 1 voor 625 lijnen.
Schakel voor de aardigheid eens om, en kijk wat er veranderd.

De ruis uit de luidspreker kan normaal zijn als er in de eindtrap GE transistoren worden gebruikt, die ruisen nogal. Ruis in een hf trap lijkt niet waarschijnlijk omdat deze door de storingsonderdrukker wordt onderdrukt.

Het toestel moet indertijd erg duur zijn geweest, zoals alle TV's in Belgie duurder waren vanwege al die rare TV normen, om de eigen industrie te beschermen, in de praktijk om de burger op kosten te jagen. Ook toen waren er al "foute' regeringen.

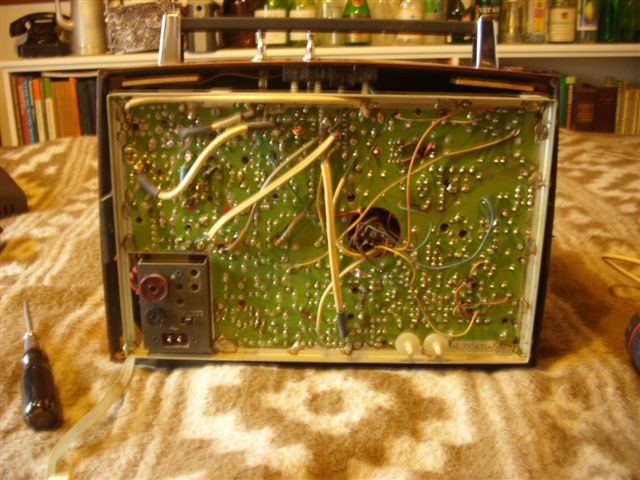

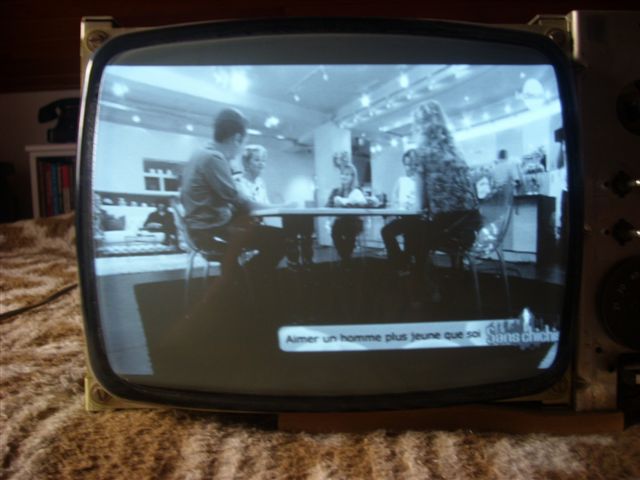

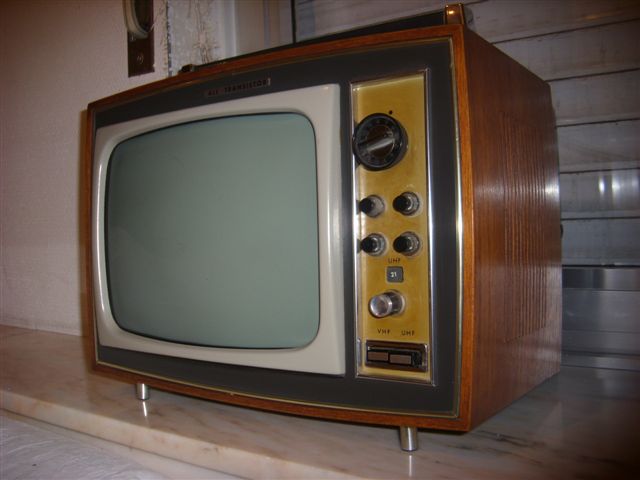

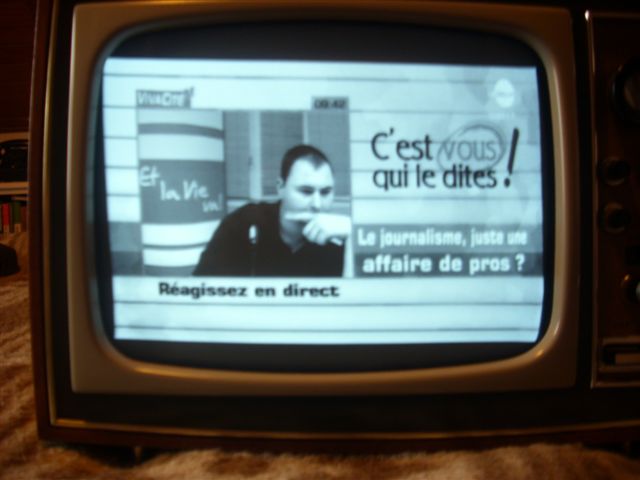

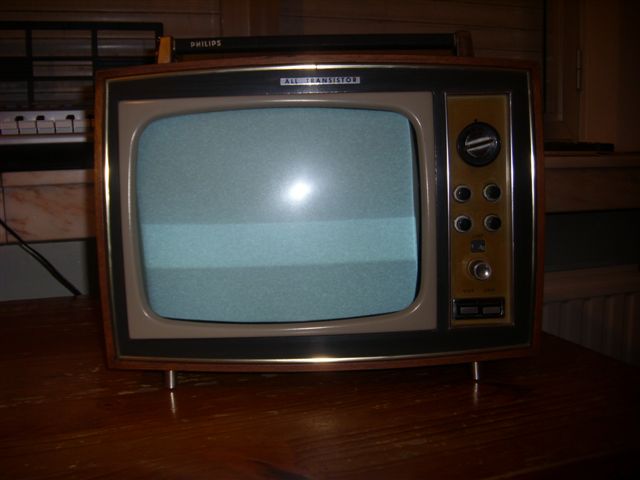

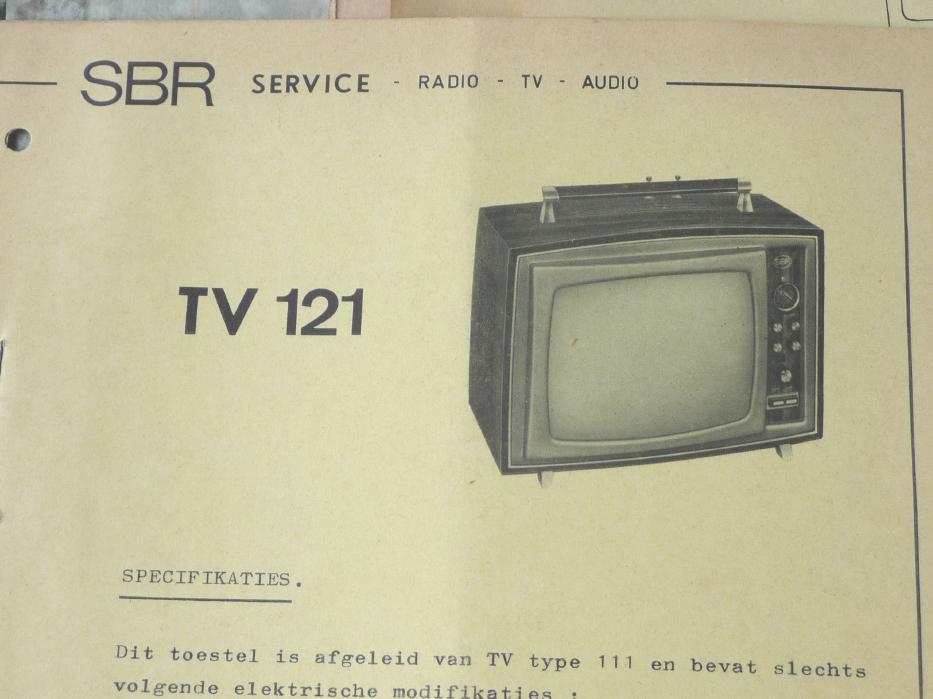

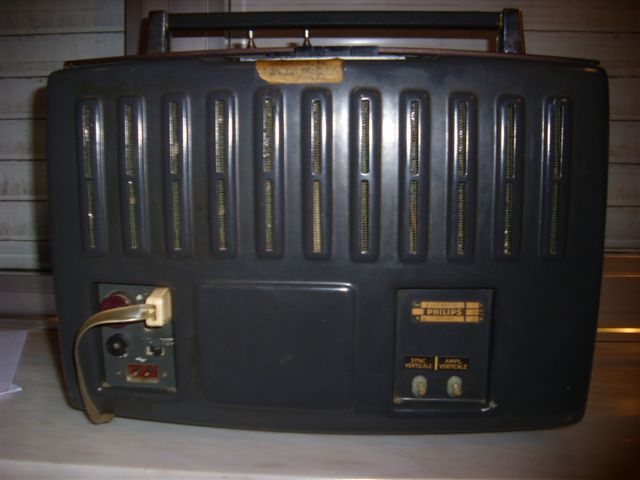

Op een dergelijke stroom van reacties had ik al gehoopt Wat een paar foto's al niet kunnen doen! Juist met jouw hint van 23 nov. j.l. in het achterhoofd had ik al het idee dat het interessant zou kunnen worden. Een van mijn hobbydoelstellingen is om dit soort feitjes boven water te krijgen en te documenteren, vooral op TV-gebied maar ook wel meer. Ook als het toestel een echte Philips was geweest was het door zijn relatieve zeldzaamheid (voor een enkele markt bestemd) iets geweest dat toch ergens gedocumenteerd zou moeten worden.

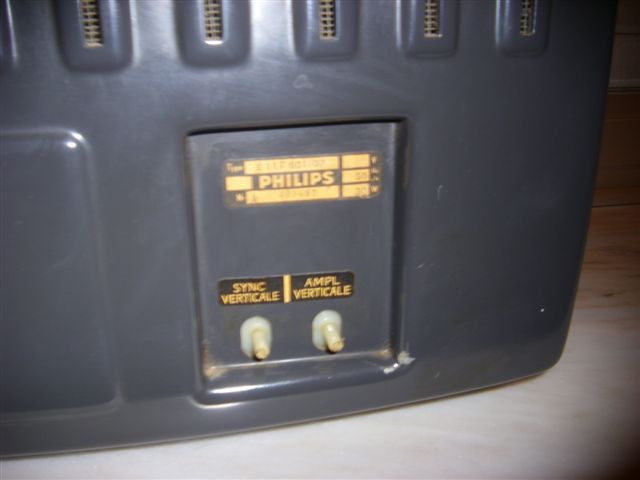

Philips is wat dat documenteren en uitzoeken betreft een interessant bedrijf door de omvang en verscheidenheid, door de redelijke nauwgezetheid waarmee ze zelf alles al in en systeem brachten en juist omdat ze wel eens vreemde dingen deden, zoals een sticker uit Eindhoven op een toestel plakken dat daar hooguit heel even is geweest. Of heel consequent "Made in Holland", soms zelfs in hoofdletters, vermelden op audioapparatuur uit Leuven. Niet eventjes, maar tientallen jaren lang. Ook de vele overnames en nevenmerken maken de historie interessant.

Hallo Maarten,
de stroom van recaties gaat door
door deze tv discussie kwam in mijn achterhoofd M.B.L.E. boven water, zie het topic hierover. betreffende het stickertjes plakken in Eindhoven van ergens anders geproduceerde onderdelen/toestellen/assemblys/transistoren/buizen werd vooral M.B.L.E aangesproken als toeleverancier. Vreemd dat niemand hier nog zich iets van herinnerd.
