Beste Transistorvrienden,

Een weekje geleden vroeg ik of er iemand een SB3FC IC (AF amplifier driver) had liggen voor mijn Philips platenspeler/cassetterecorder combinatie.
Het probleem was toen dat het rechterkanaal veel zachter speelde dan het linker.
Ik dacht toen dat de driver IC stuk was.

Vandaag is er eentje aangekomen die ik besteld heb. Toen ik het pakje opendeed viel me op dat het IC al is gebruikt is geweest. Er hing nog tin aan de pootjes.

Eerst nog even alle spanningen in het circuit gecontroleerd, dat was OK.
Het nieuwe IC erin. En links speelt hij nog steeds, maar rechts geen geluid.
Nu zijn zelfs alle spanningen op pin 3, 4, 6 en 7 verkeerd. Het werkt dus nog steeds niet...

Terug het oude IC erin. Nu kloppen alle spanningen weer, alleen rechts weer veel minder geluid, zucht...

Wat kan er nu mis zijn? Zouden beide IC's defect zijn? (Toeval bestaat dus toch?)

Of zie ik iets anders over het hoofd?

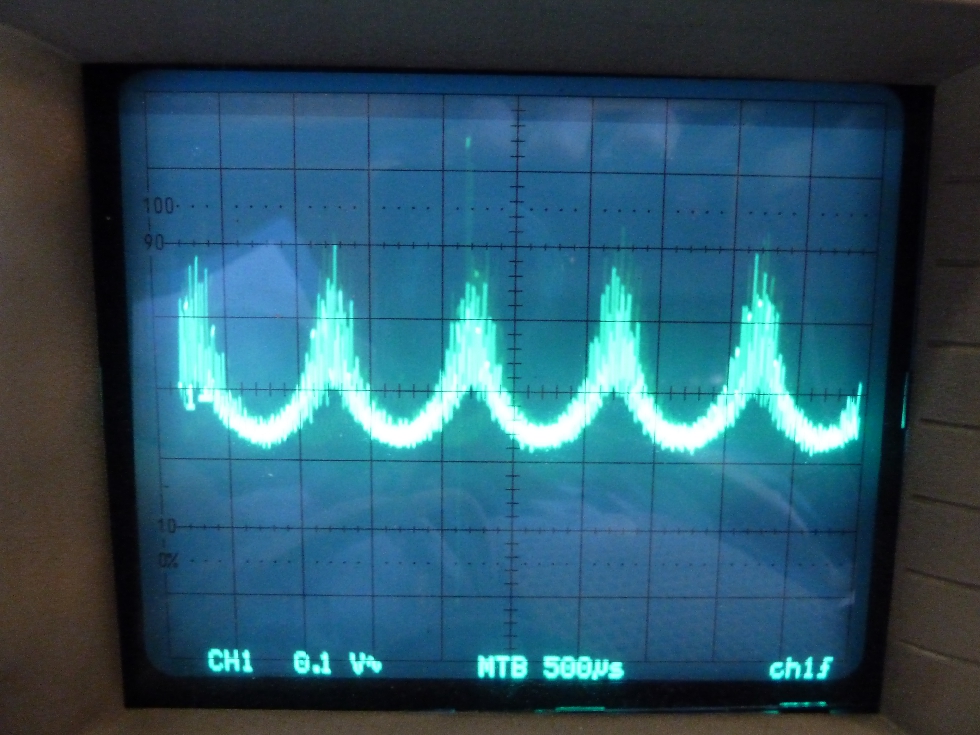

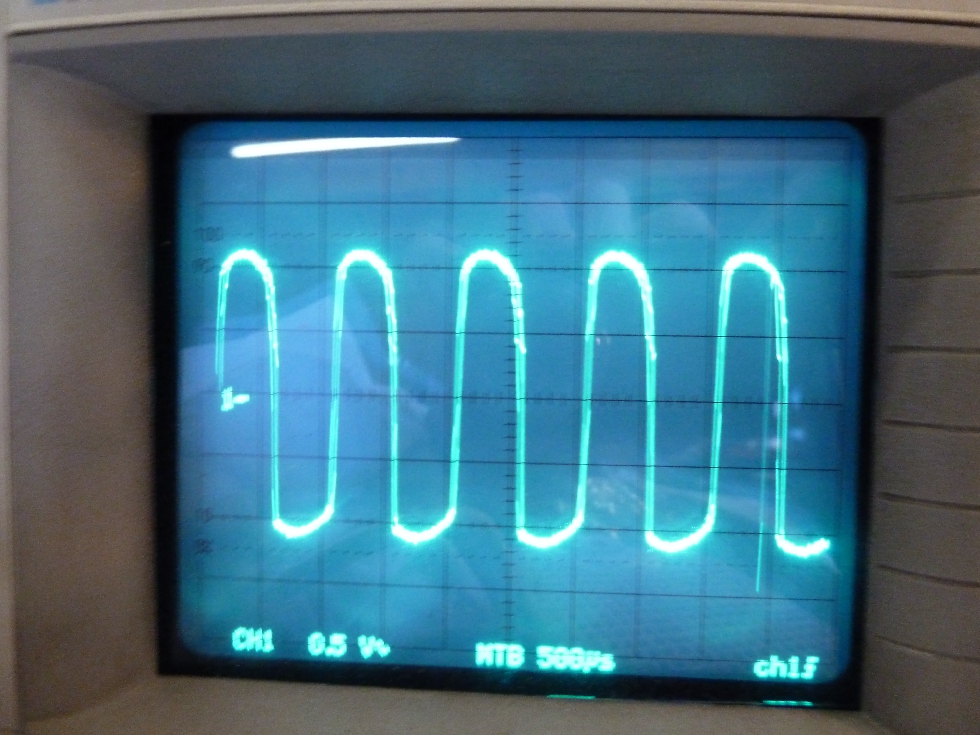

De bovenste foto is de uitgang van het linkerkanaal, de onderste foto is het rechterkanaal.

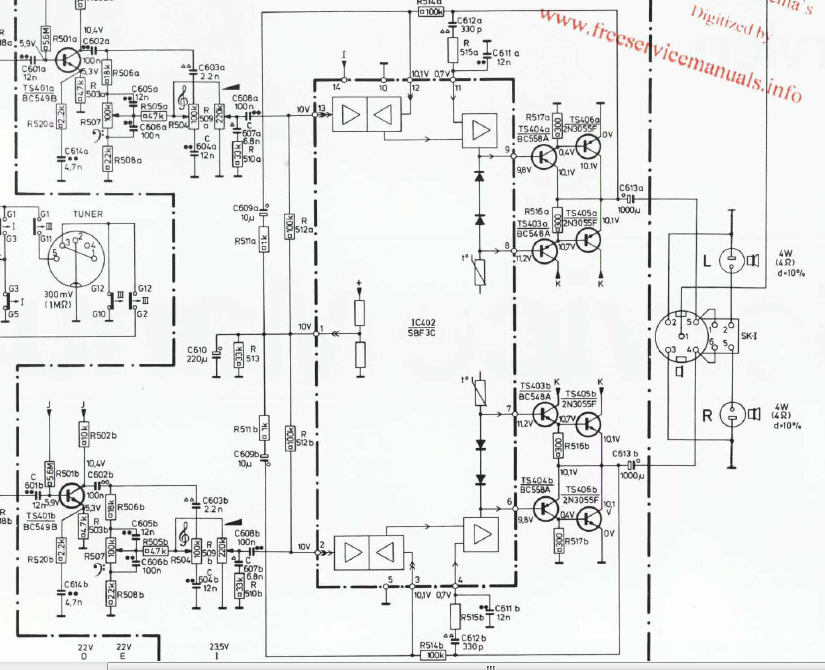

Het schema van de versterkerprint:

Wat denken jullie?

Alvast bedankt voor het meedenken.

Groetjes,

Nick
