klok (Toestel of techniek)

door soundman2 , Wouw, 07-01-2010, 09:02 (5226 dagen geleden) @ willem
Gewijzigd door soundman2, 07-01-2010, 09:15

Hallo,dit apparaat is duidelijk fabriekswerk en heeft tot twee maanden geleden
gewerkt.Er zit een printje met ferriet antenne in maar ik meet met de scoop geen enkel signaal op de vermoedelijke uitgang .ook een signaal varierend van 50 tot 100 khz in de buurt van de antenne doet niets en voor zover ik heb kunnen nagaan worden klokken in dit frekwentie gebied gestuurd.Ook aan de ferriet antenne meet ik niets.Maar een schema met wat meer informatie zou opheldering kunnen geven.Het apparaat heb ik een jaar of 15 geleden eens gekregen.

Vermoedelijk werkt de ontvanger op de zender DCF in Mainflingen, op 77,5KHz. Het simpel toevoeren van een draaggolf zal geen output leveren, als het ic ook de decodeerfunctie voor zijn rekening neemt.
Het is kennelijk een custom designed ic. Ook op een wat oudere CD-rom van ST is het niet te vinden.

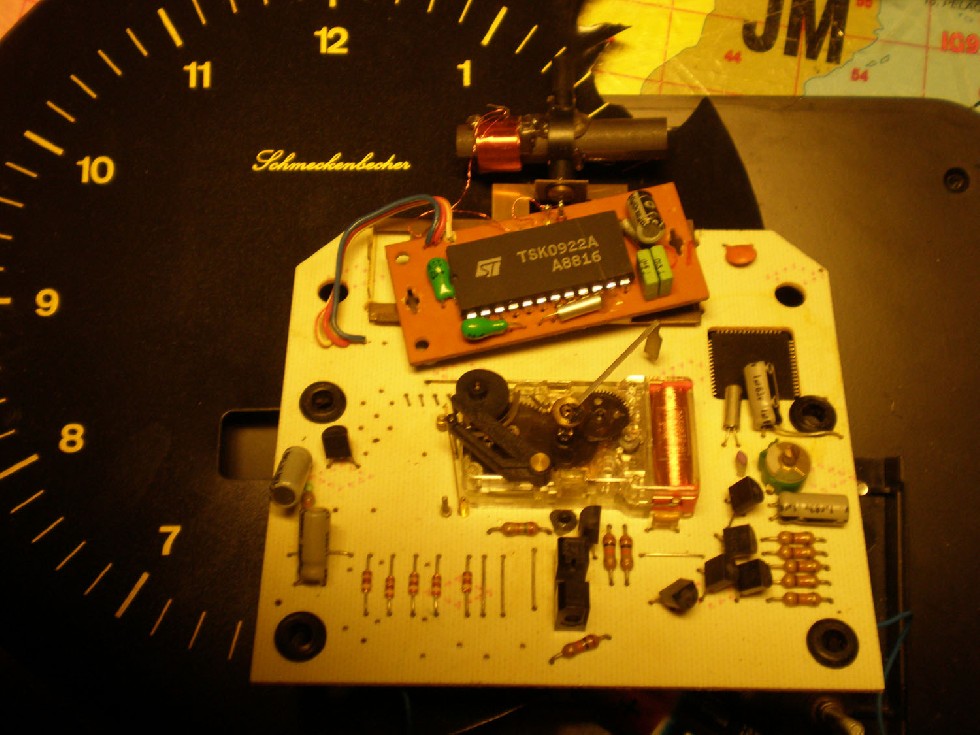

In elk geval kun je wel de klokoscillator controleren. Met een 10:1 probe moet je volgens mij wel signaal zien op de pootjes van het kristal, het kleine zilverkleurige onderdeeltje met twee draadjes, op de foto aan de onderkant van het IC. Meestal is er ook op andere pootjes van het ic wel wat activiteit te zien.
Je kunt ook controleren of er wel voedingsspanning op komt. Tantaaltjes gaan wel eens stuk, maar niet per definitie altijd. Met zo weinig gegevens is het natuurlijk altijd te proberen.
Op een van de drie draadjes van de kleine module zit de tijdinfo. Dat kan een simpele seconde puls zijn, maar door de werking van het ic kan er natuurlijk ook veel meer data verstuurd worden. In elk geval moet er met de scope wel wat zichtbaar zijn.

Hier vind je wat gegevens over de zender (Wikipedia)

Hier is de website van de zender zelf (Duits)

Henk Roovers
