simulatieprogramma - een voorbeeld (Computertechniek)

door Ben Koehorst @, Maartensdijk, 14-05-2016, 07:58 (2875 dagen geleden) @ Ben Koehorst

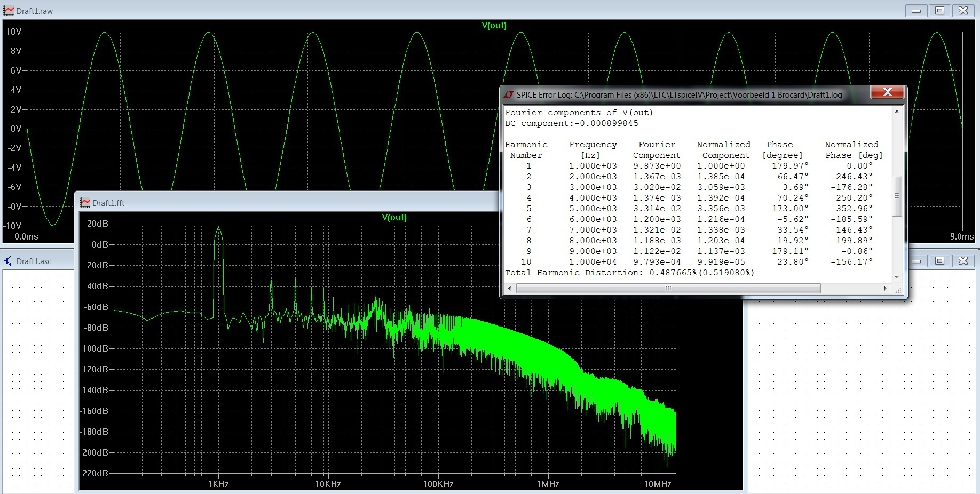

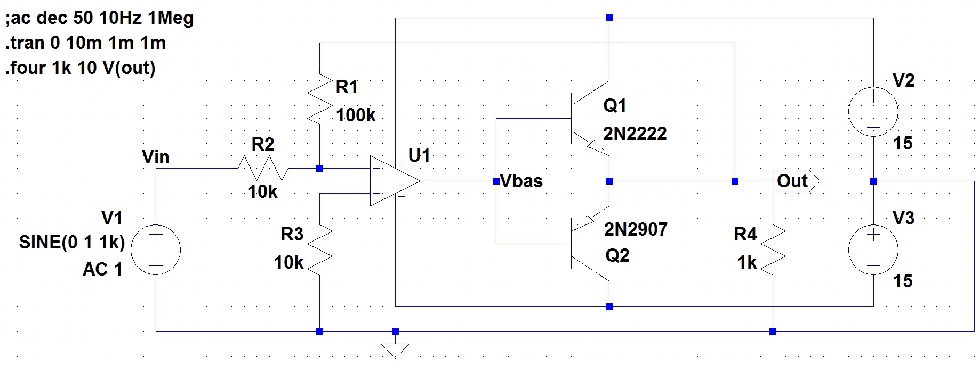

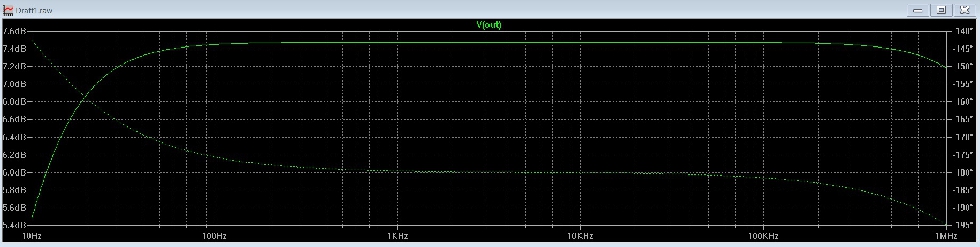

Bijgaand voorbeeld toont een eenvoudige balansversterker. De totale versterking is door de tegenkoppeling via R1 en R2 ingesteld op 10x. Er zijn verder geen maatregelen getroffen om de crossover vervorming te beperken. Het ingangssignaal is een sinus met een amplitude van 1 Volt en een freq van 1 KHz. Het uitgangssignaal heeft dus een amplitude van 10 Volt. De figuren tonen achtereenvolgens het schema en een simulatie in de vorm van het bodediagram en een fourier analyse.
.
[image]
.
Helaas wordt het beeld door de forumsoftware nogal verminkt. De resolutie is in werkelijkheid vele malen hoger.
.
[image]
.
[image]
.

--
M.v.g
Ben
