Reparatie netschakelaar Revox pick-up type B795 (Algemeen)

door loek , Exloo (Drenthe), 27-07-2016, 12:20 (2823 dagen geleden)
Gewijzigd door loek, 27-07-2016, 12:28

Hallo Forum lezers

In 1981 kocht ik de pick-up van Revox type B795. Hij kosten toen 800 Gulden.

In mijn “wilden jaren” was ik nogal een Revox liefhebber en deze pick-up was toen vrij revolutionair. Er zat een motor in met hall generatoren dus zonder aandrijf riemen of rollen. De motor werd door een kristal basis gestuurd. De arm was een zogenaamde tangentiële uitvoering. Het element wordt door een motortje rechtlijnig over de plaat bewogen. De kleine bewegingen ,door het volgen van de naald, worden overgebracht naar het element. Op het element zitten led censoren die voor de aansturing van het motortje zorgen. Kortom best veel nieuwe technieken voor toen.
Zowel nu als toen waren de meningen verschillend over de kwaliteit. Er is een groep die zegt dat de bewegingen van het element motortje hoorbaar zijn en er zijn er ook die zeggen dat de Hal generator hoorbaar is. Samenvattend hij wordt de grond of de hemel in geprezen. Zelf ben ik ook nogal kritisch en eigenlijk heb ik nooit iets negatiefs kunnen ontdekken. Wel is het zo dat de besturing van de arm zeer complex is (zie later de foto’s) en dat daar van alles mis mee kan gaan. Dit heb je natuurlijk niet met een gewone pick-up arm.

Maar het bewegen van de naald met een motor heeft ook weer voordelen . Het daardoor zeer gebruikers vriendelijk. Je gaat met een toets (links/rechts) naar de gewenste passage en laat dan de naald zakken met de derde toets.

Na 35 jaar veel plezier gehad te hebben kon ik de pick-up niet meer aan/uit zetten.

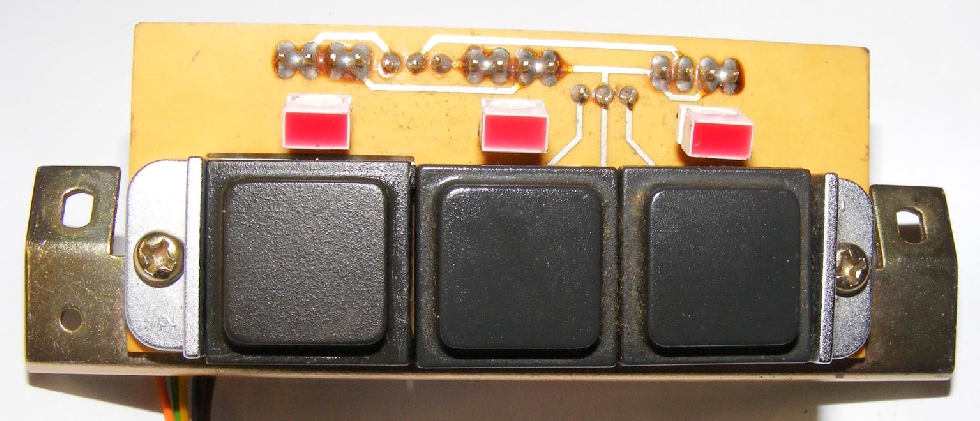

De netschakelaar is het enige bedieningsorgaan dat niet op een print is uitgevoerd. Alle overige toetsen zijn uitgevoerd als printtoetsen.

De netschakelaar had aan de achterkant een houder waar een microswitch zat geklemd. Boven op de microswitch zat een wipje dat de microswitch indrukte. (helaas geen foto )

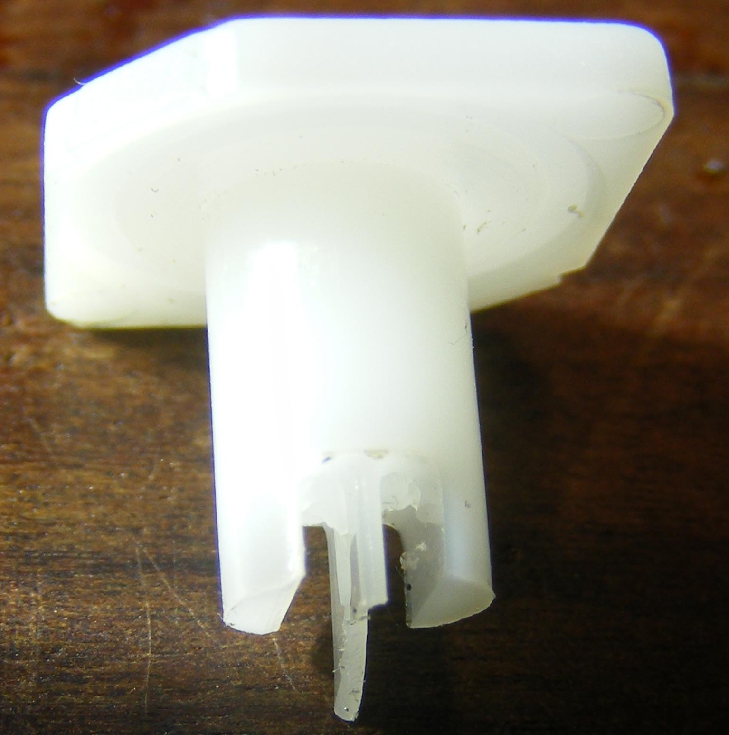

Dit wipje werd bediend met een zeer dun stiftje van kunststof. Op de onderstaande foto kan je zien dat dit lipje gedeeltelijk is gebroken.

Al snel bleek (op internet) dat meer last hebben gehad van dit probleem en dat er geen onderdelen meer te koop waren.

Dus er moest gezocht worden naar een andere oplossing. Mijn uitgangspunt was wel dat aan de buitenzijde alles origineel moest blijven.

Op de plaats waar de originele schakelaar zat was aan de achterkant nog redelijk wat ruimte en ook de houder zelf was niet al te klein. Er moest dus een druktoets schakelaar gevonden worden die in de originele houder geplaatst kon worden. Er zij wel wat druktoets schakelaars te koop maar dit type moest een werkzame slag/beweging hebben van maximaal 3mm.

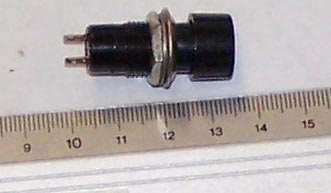

Ik zou zo niet weten welke druktoets schakelaar hier aan zou voldoen. Na een oproep op dit forum heb ik van Leo Snoeren een schakelaar gekregen die een werkslag had van 3mm.

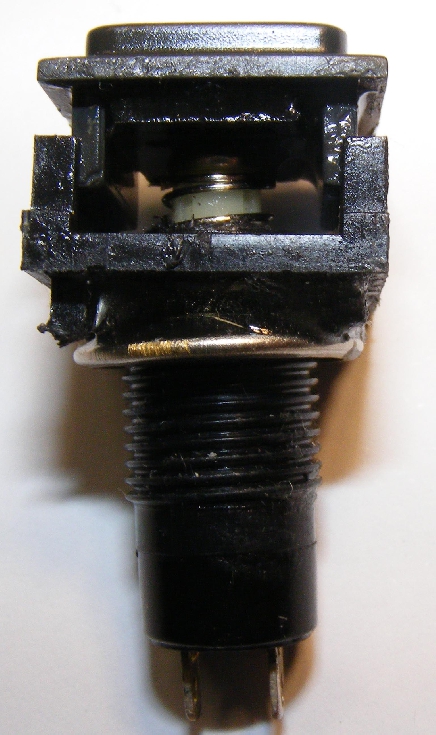

Na verschillende delen van de originele houder te hebben aangepast. En bij de vervangende schakelaar de dop er af gehaald en de hals dunner gemaakt paste het geheel.

Het had achteraf gezien iets rechter gemonteerd/gelijmd kunnen worden maar de werking is perfect.

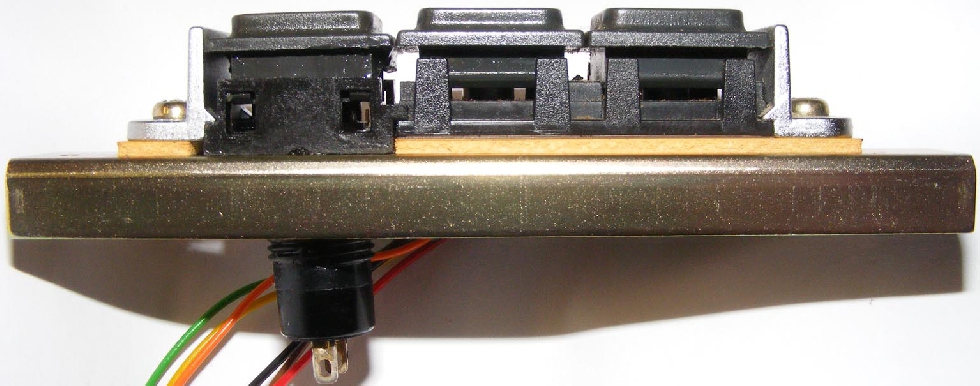

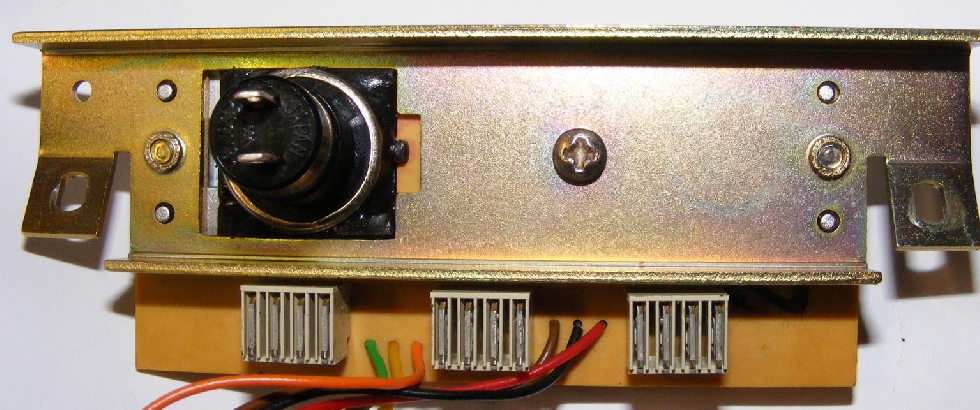

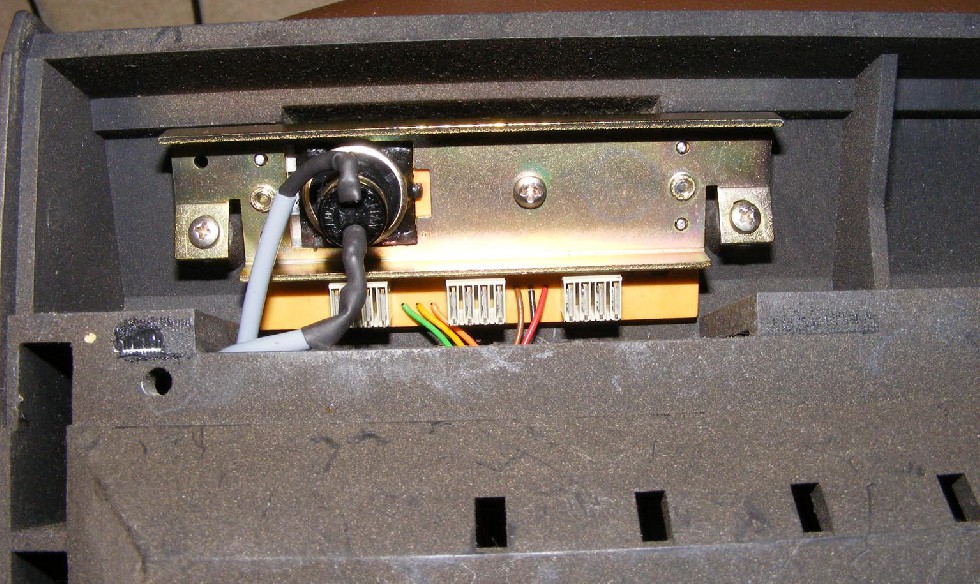

Op onderstaande foto’s zie je de schakelaar weer gemonteerd in het apparaat.

Om een beeld te geven hoe deze pick-up is opgebouwd hie bij nog wat foto,s

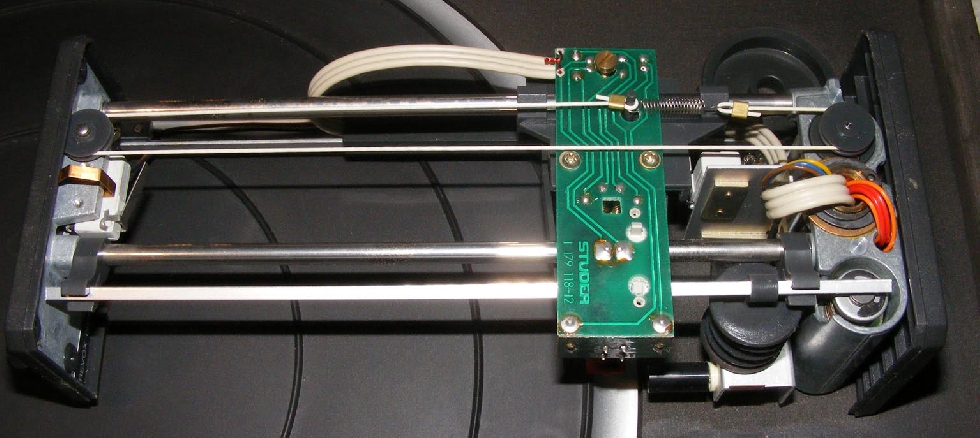

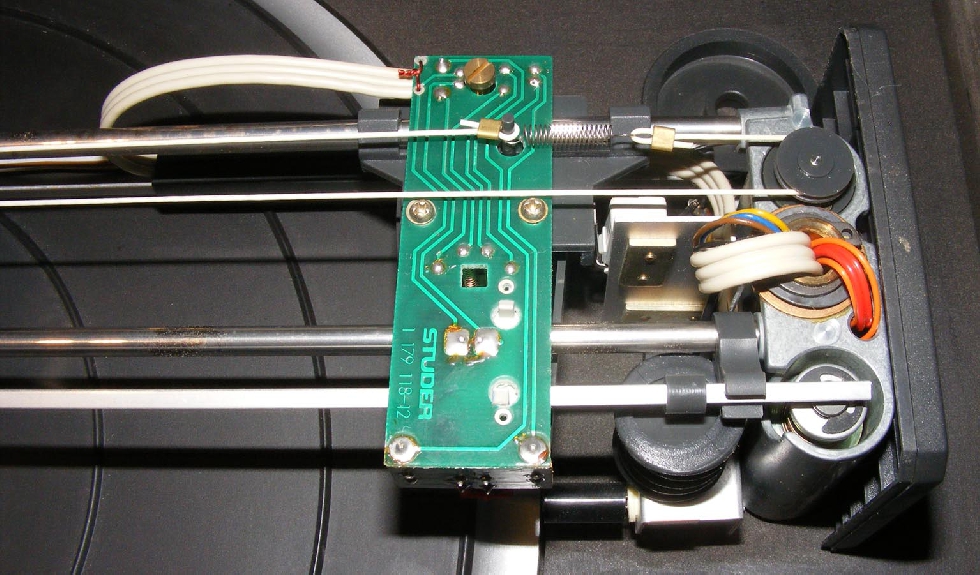

Het mechaniek van de arm:

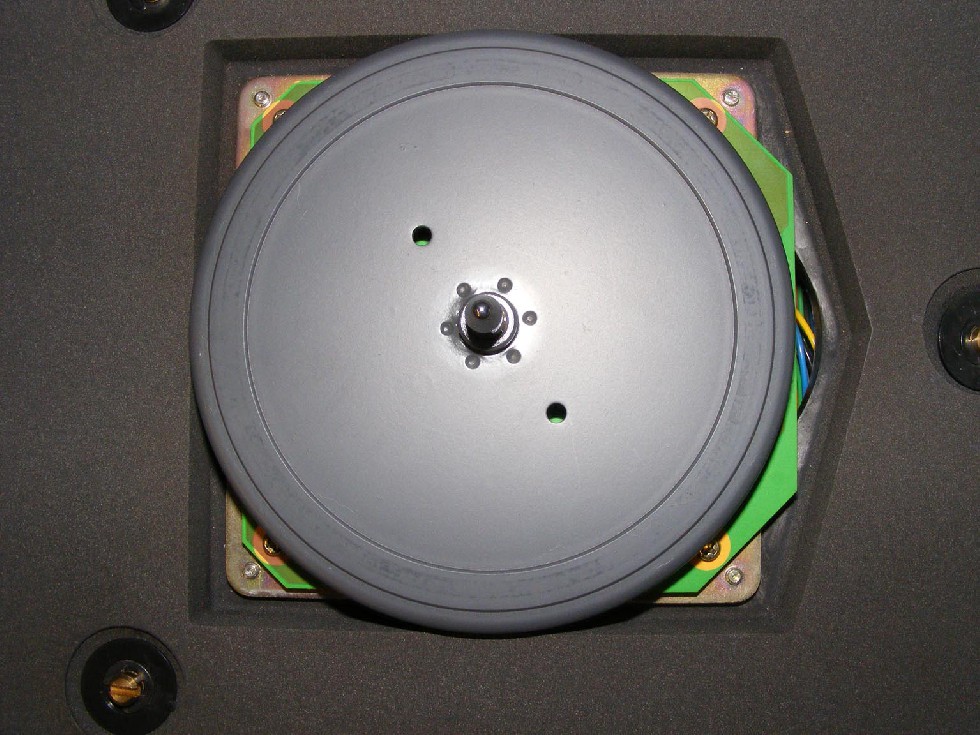

Motor:

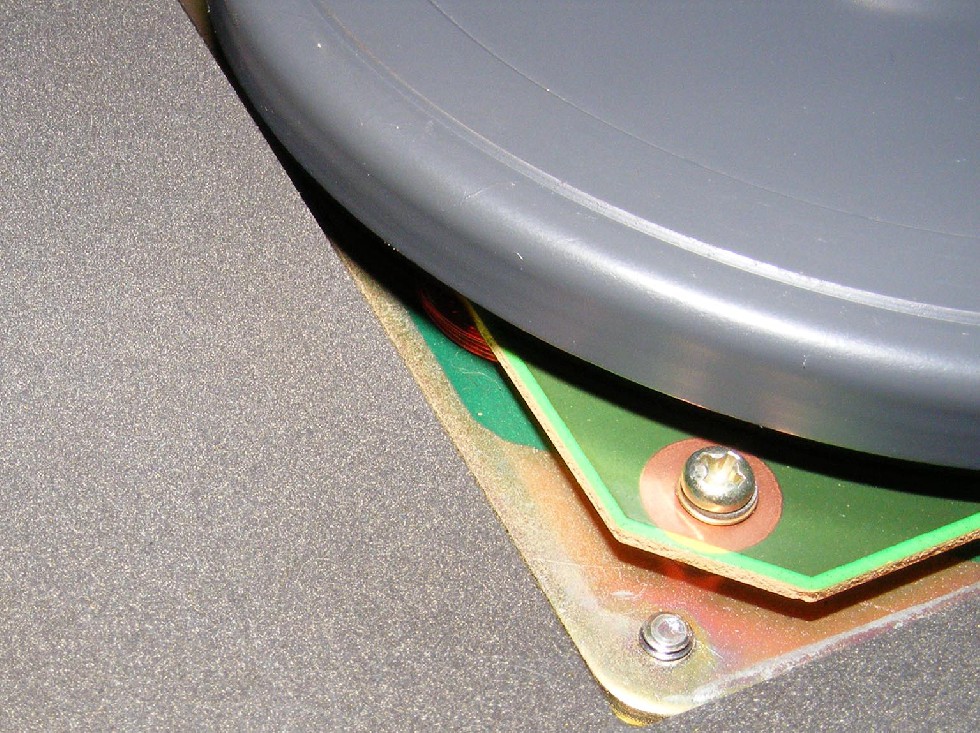

Detail Hal generator:

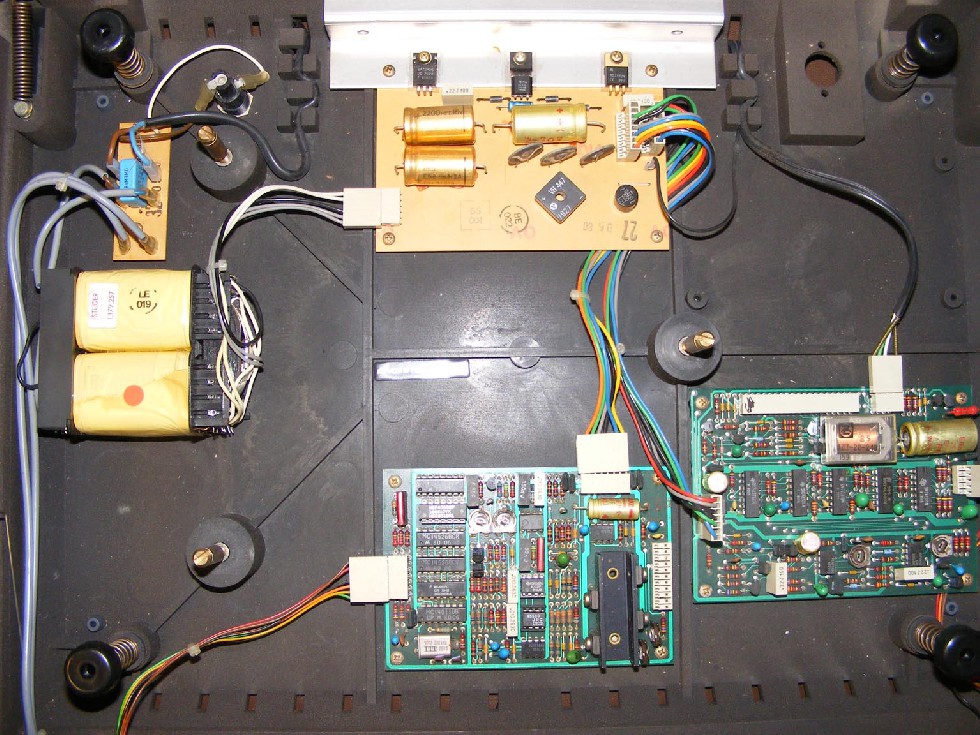

Overzicht inwendig:

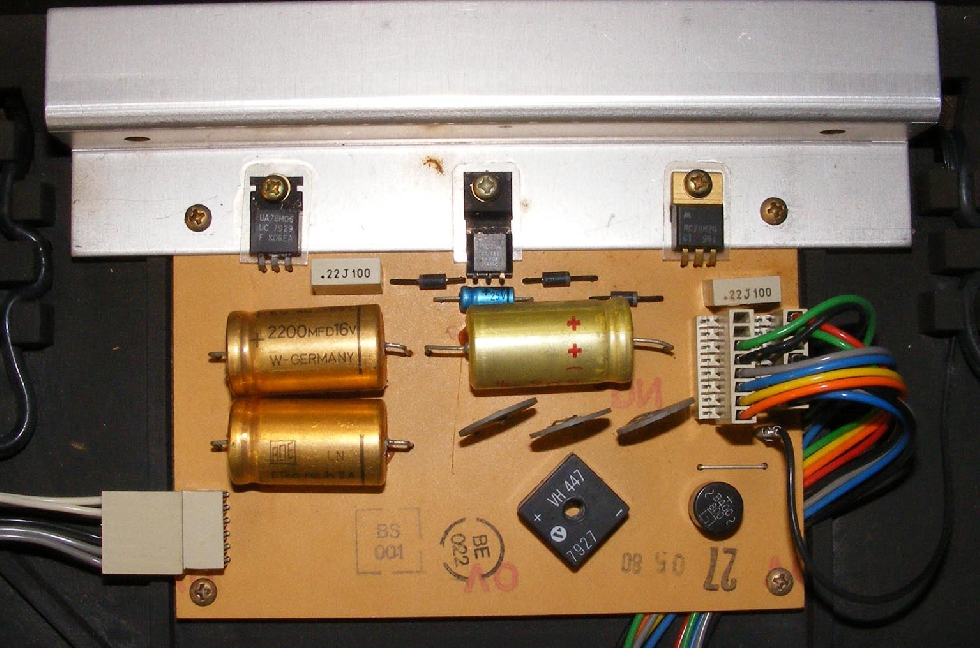

Voeding:

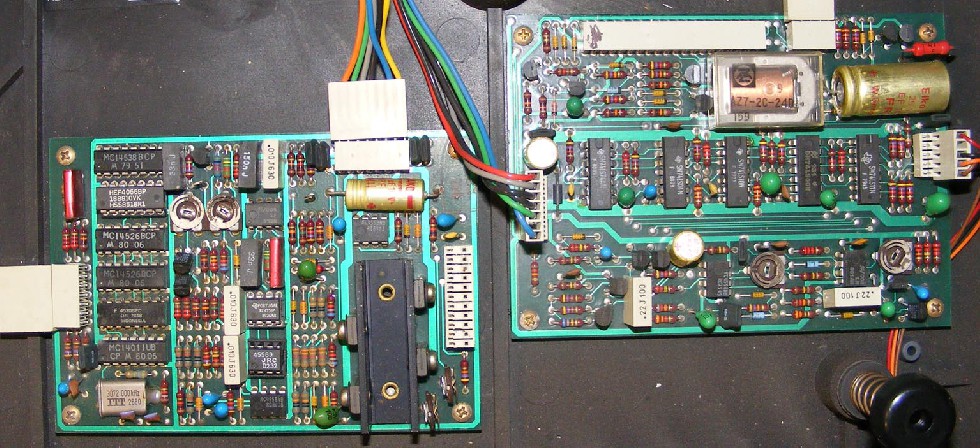

Besturing:

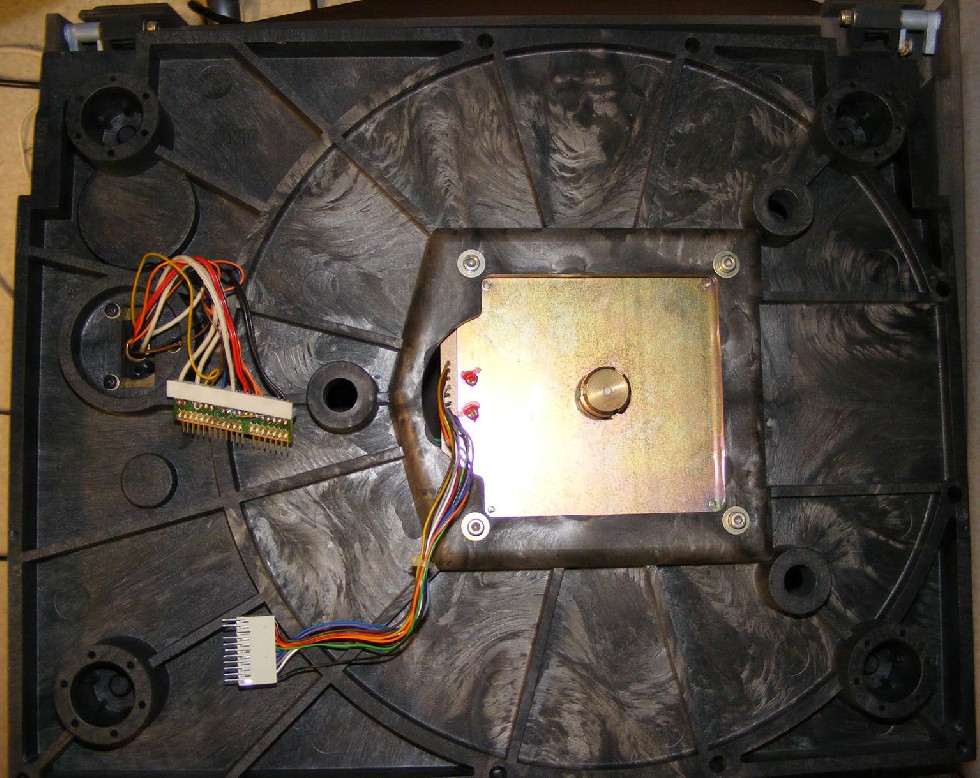

Achterkant motor:

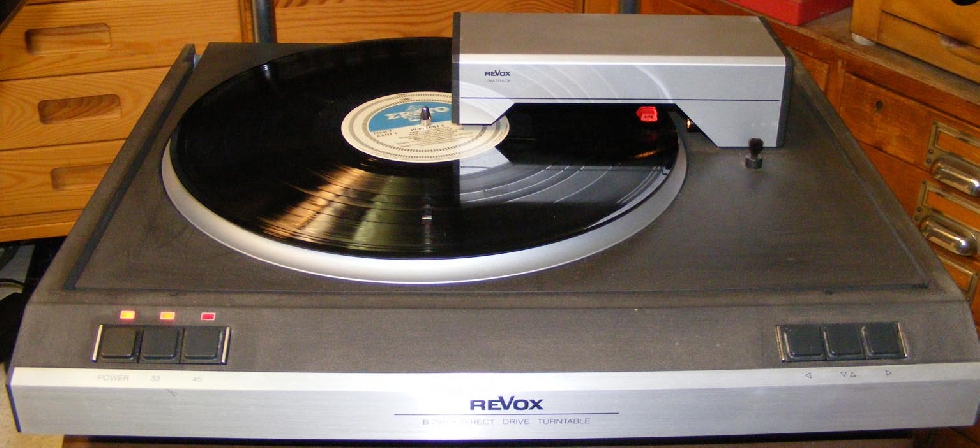

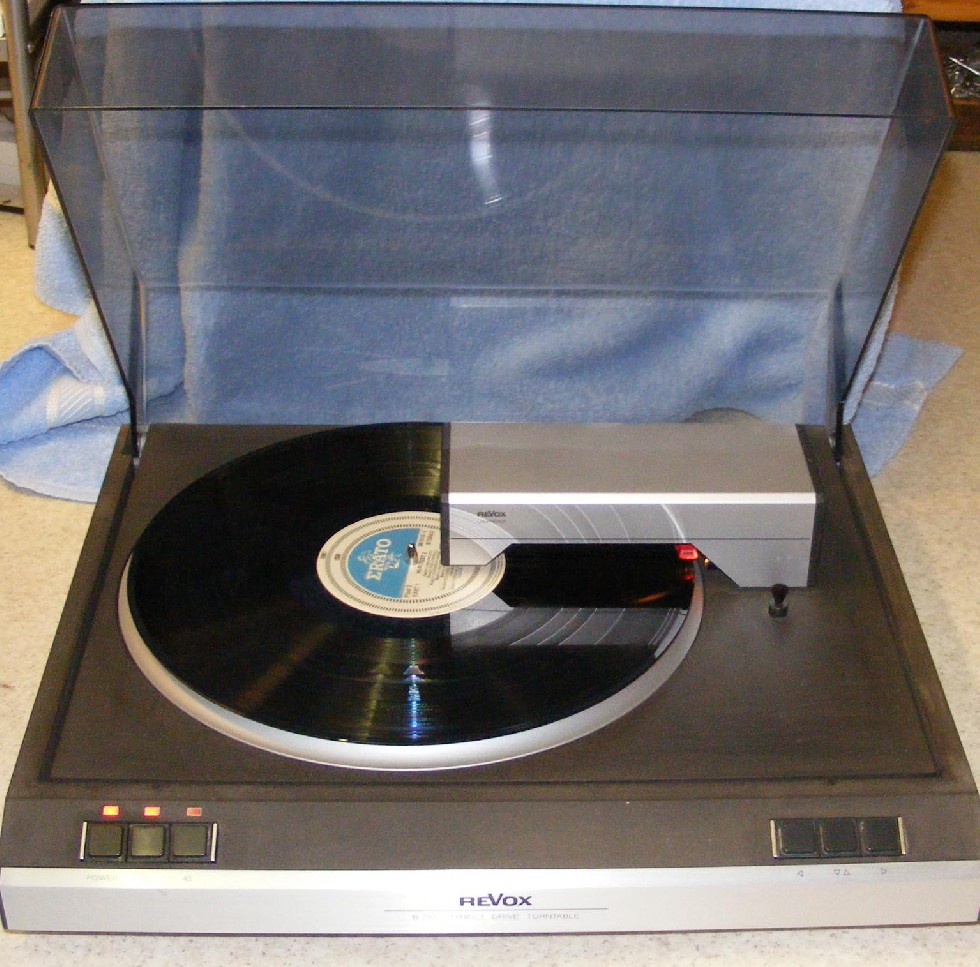

Gereed:

Met vriendelijke groet,

Loek
