door Roland Huisman @, Zwolle, 07-01-2017, 20:09 (2637 dagen geleden)

Nou het is even onderweg geweest vanuit China maar ik heb mijn
printjes voor op de H851 doorverbind blokjes binnen gekregen.

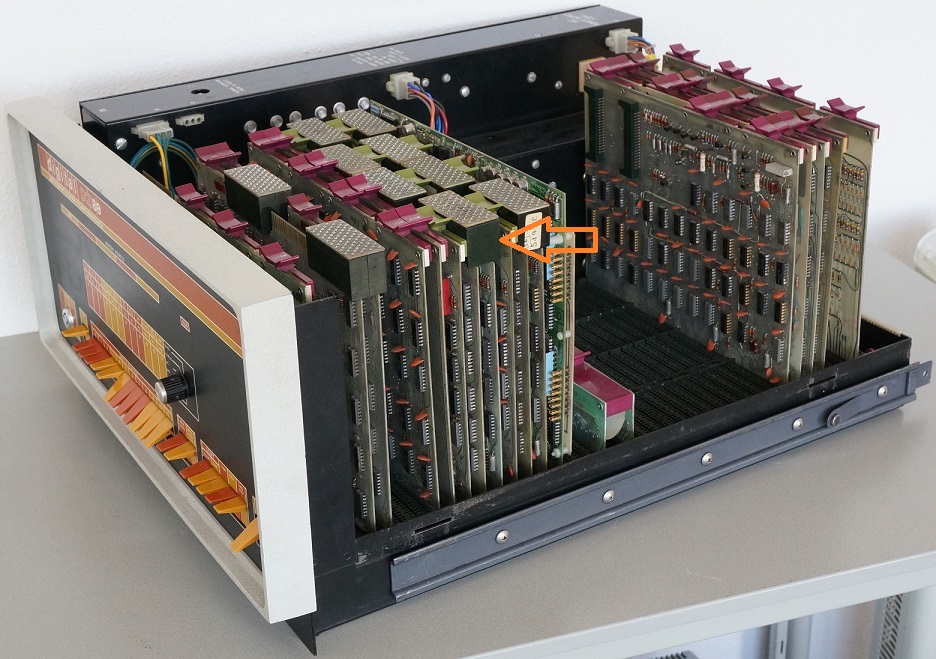

In mijn oude Digital computers zitten vrij veel van deze H851 blokjes.
Ze worden gebruikt om bijvoorbeeld meerdere printen van een geheugen module
met elkaar te verbinden. Maar ze bleken lang niet altijd even betrouwbaar.
Het probleem blijkt in onderbroken sporen te zitten.

[image]

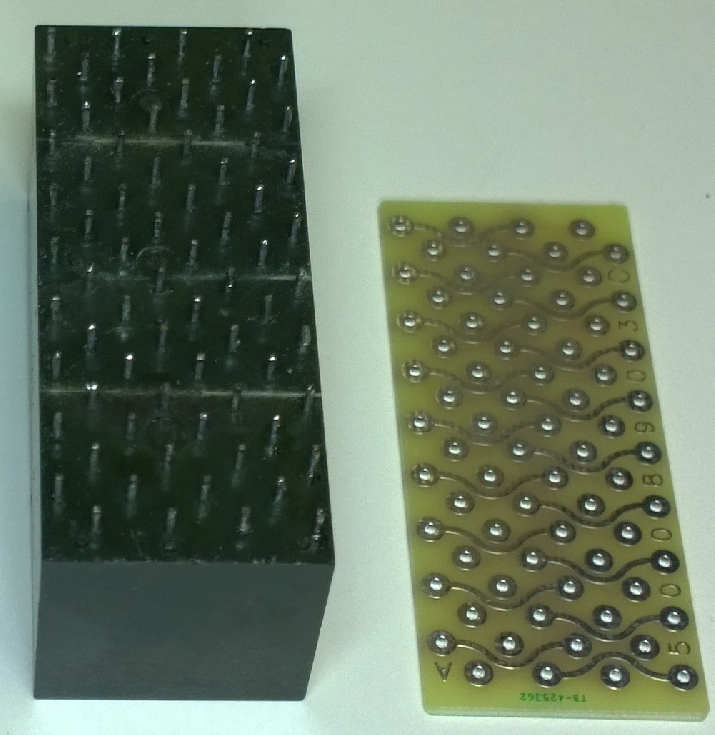

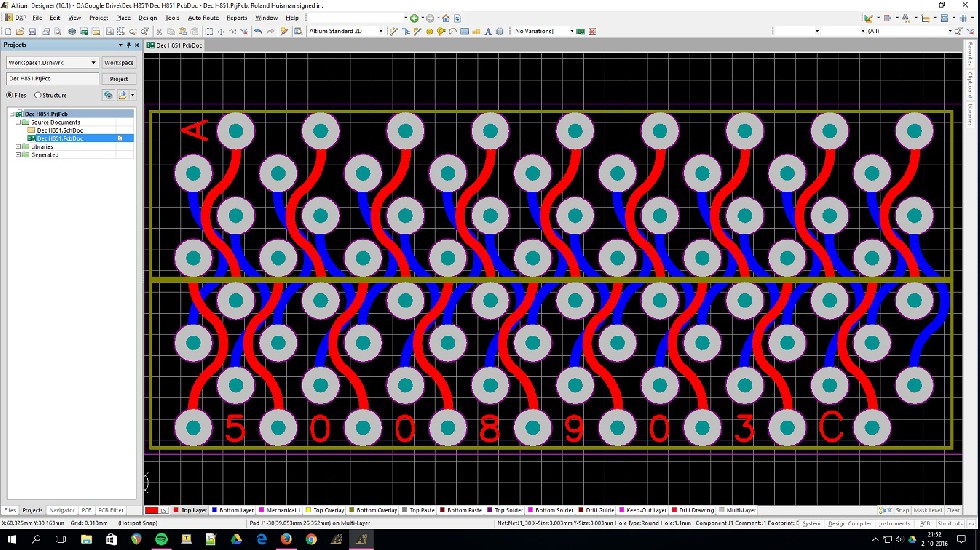

Nu had ik ook wat extra van deze blokjes nodig, dus heb ik maar even
een printje getekend. Tegenwoordig is het standaard dat er een
beschermende (vaak groene) laklaag over de sporen zit. Dat hoort
niet in een dergelijke oude machine. Dus dat is even aangepast.

[image]

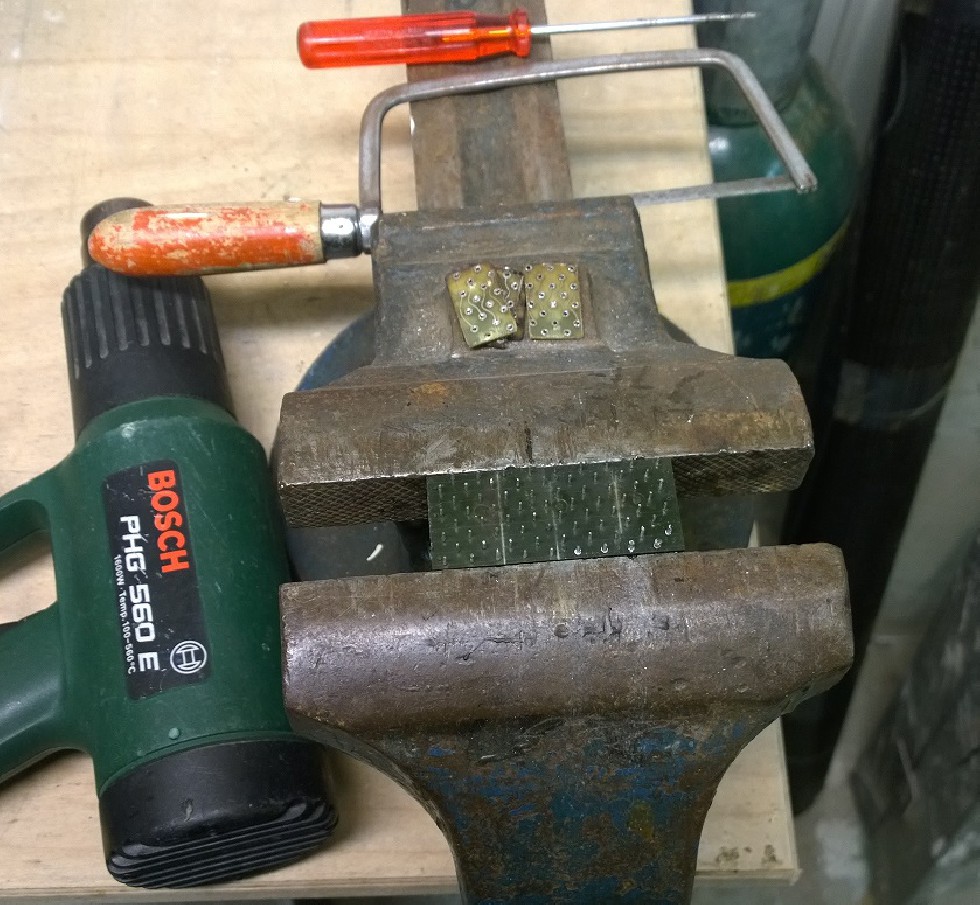

Bij een defecte heb ik het printje maar even in vieren gedeeld
en met de elektrische verfstripper de printjes losgesoldeerd.

[image]

Even de laatste restjes tin eraf...

[image]

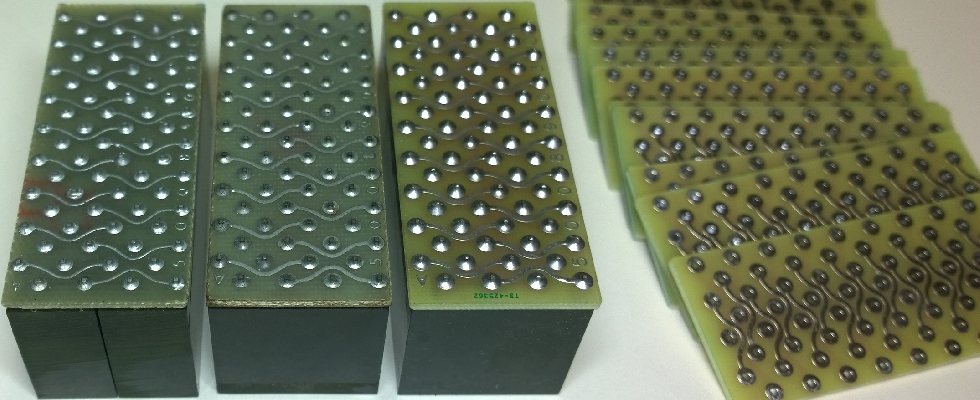

En dan het printje er weer op gesoldeerd. De meest linkse is
het oudste model. Deze bestaat uit twee losse connectoren.
Maar belangrijker, er lijken geen doormetaliseringen in de
print te zitten. Dit blijkt met metalen busjes opgelost te zijn.
De middelste is al nieuwer met één gehele connector en een modernere
doorgemetalliseerde print. De rechter is met mijn nieuwe printje.

[image]

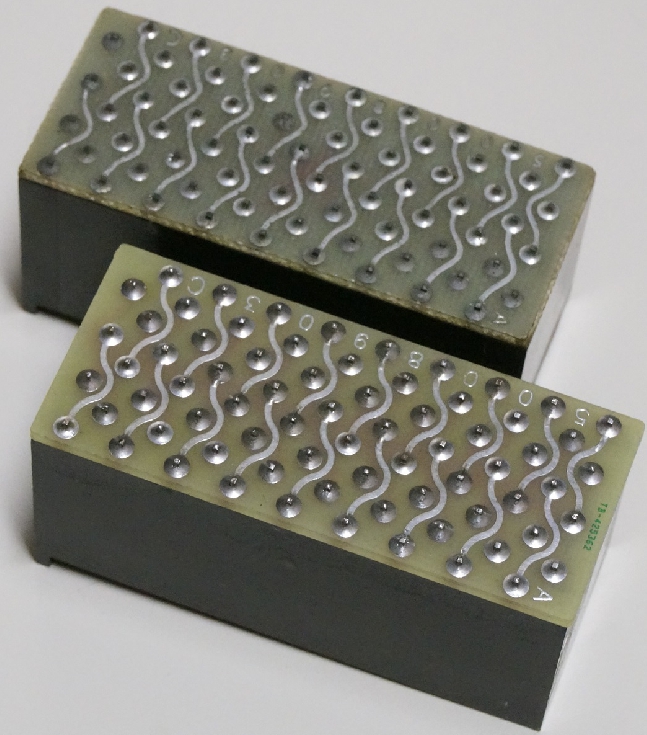

Net echt :-)

[image]

"Maar Roland, waarom doe je niet gewoon een draadbrugje over het defecte spoor?"
Nou dat had ik gedaan maar het plezier was van korte duur. twee dagen later
was er een ander spoortje onderbroken. Ik ben bang dat de mechanische kracht
met het op schuiven/lostrekken te veel werd voor de connector.
Via een ander forum begreep ik dat er al meer mensen waren met deze problemen.

Dan maar zo. En het voordeel is dat ik nu wat extra kan maken :-)

Groeten, Roland
