Lijntrafo tester (Toestel of techniek)

door Erik @, 29-12-2017, 13:38 (347 dagen geleden)

Ik heb van de vrije dagen gebruik gemaakt om een leuk testertje te bouwen.
Het is een ring-tester voor lijntrafo`s

Het werkt door een puls is de primaire spoel te sturen, en vervolgens te kijken hoeveel pulsen de spoel terug geeft (uitslingeren van de spoel)
Het testertje geeft een goede indicatie of er kortgesloten windingen zijn.

Hoewel het niet 100% van alle voorkomende lijntrafo fouten kan detecteren, werkt het prima en is snel te gebruiken.

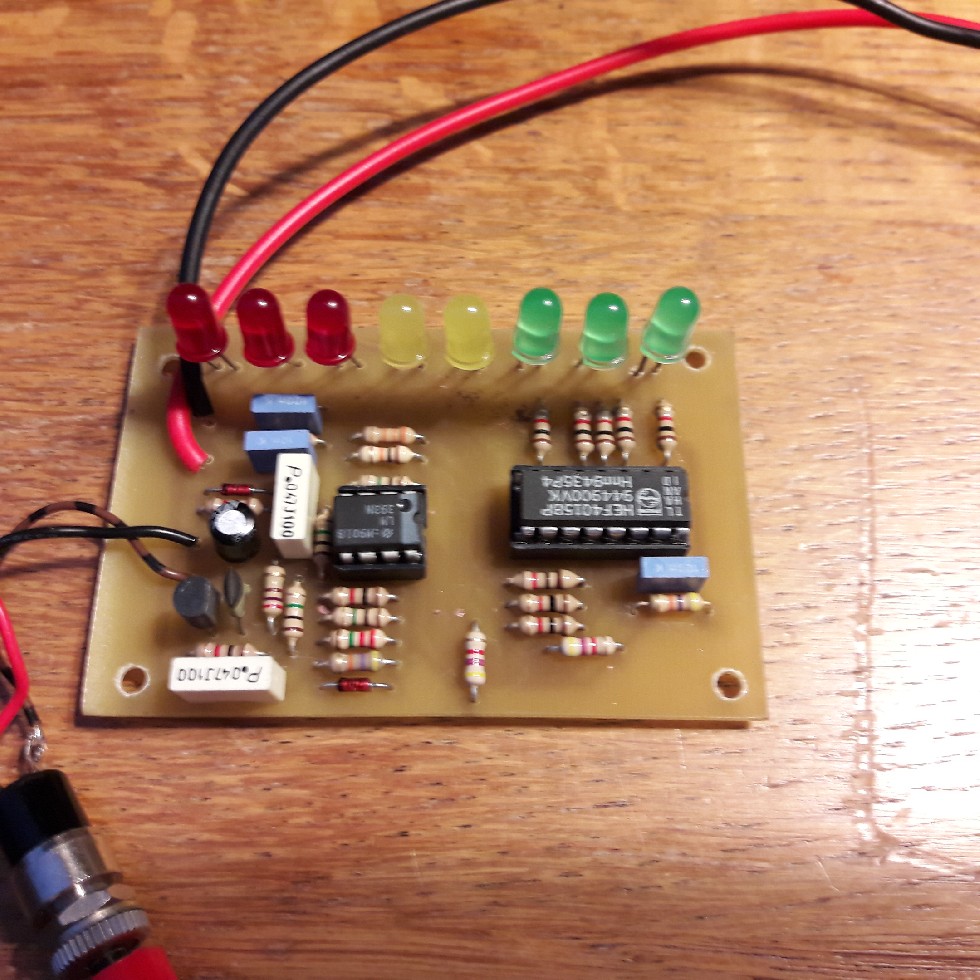

[image]

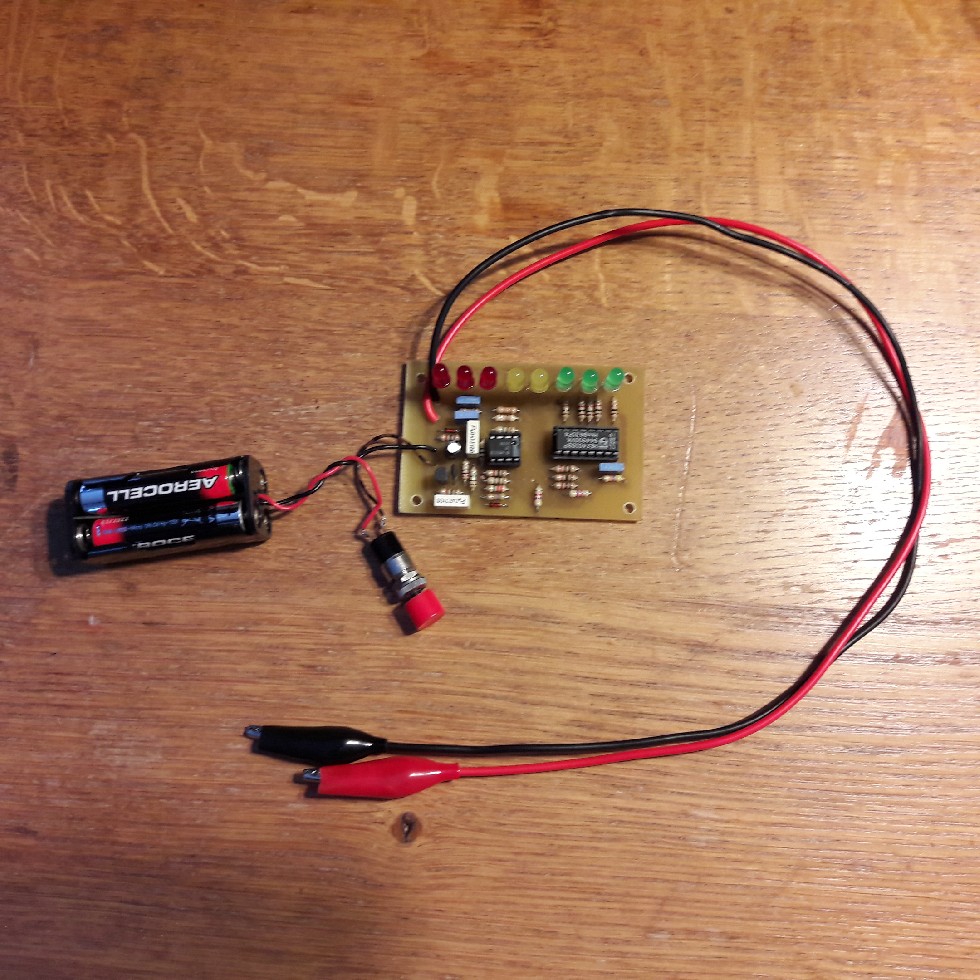

[image]

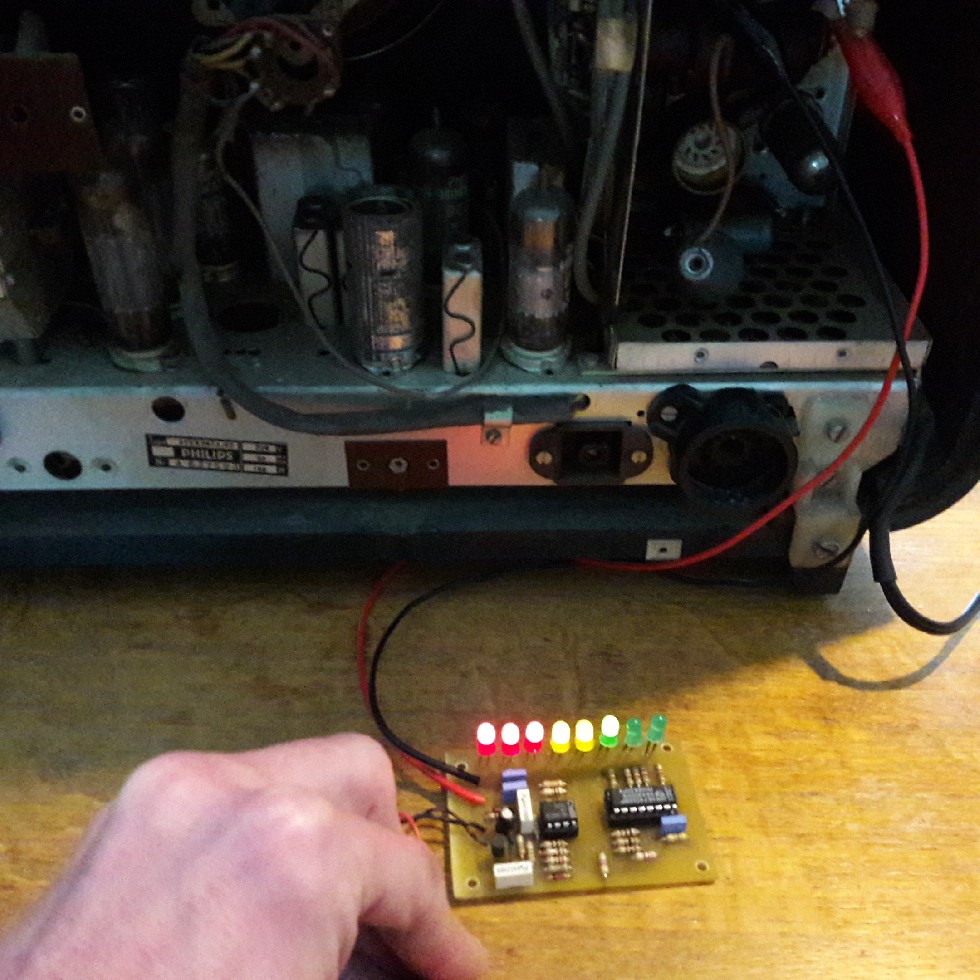

Het testen van de trafo in een 17TX291a, deze trafo is goed:-)
[image]

Het orginele ontwerp van deze tester staat hier
http://www.flippers.com/pdfs/k7205.pdf
