TRIO (Kenwood) AG-201 - Probleem (Toestel of techniek)

door Maurice ⌂ @, Dordrecht, 27-10-2018, 14:45 (53 dagen geleden)
Gewijzigd door Maurice, 27-10-2018, 14:51

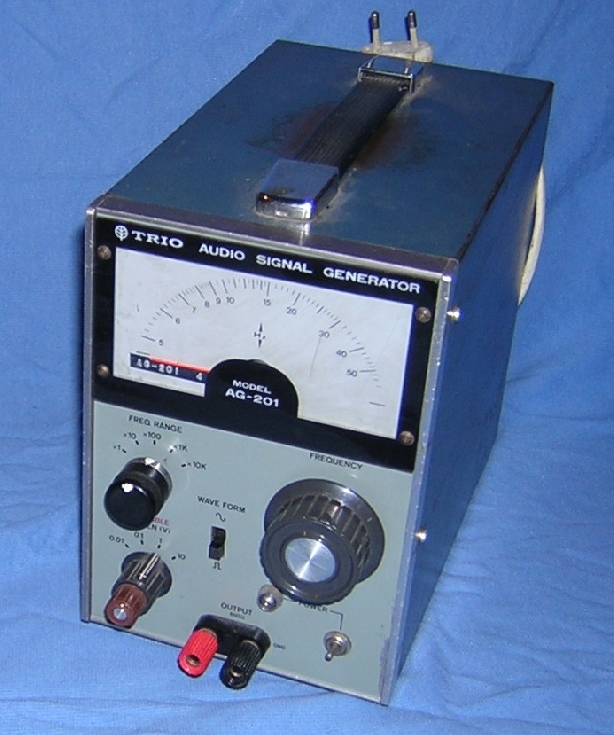

Deze TRIO AG-201 heeft het probleem dat het niet meer wil oscilleren.
Ja uiteindelijk alleen nog op iets van 8MHz continue.

Alles nagezien.
Spanningen kloppen redelijk goed.
Q1 FET tevens al vervangen maar mag niet helpen.
Even gate aan tikken en regeert daar wel op met iets van 50Hz brom.

Frequentie stappen reageert alleen ietjes in amplidude niveau
even als de afstem C.

Dioden zijn goed.
Regelaars zijn goed.
Condensatoren zijn goed.

Stappen schakelaar is goed, weerstanden daarvan ook enz.
Voeding dit deel is + en - 20Vdc
(orgineel 18,2V maar de primaire voeding is 27V nu ipv 25V)

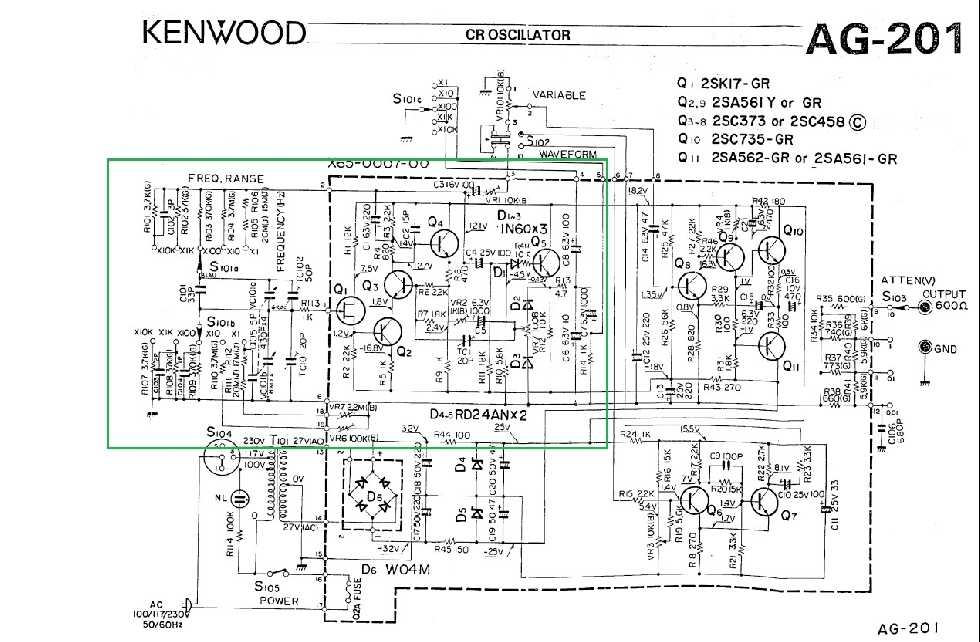

Wie ziet hoe deze oscillator werkt in theorie.

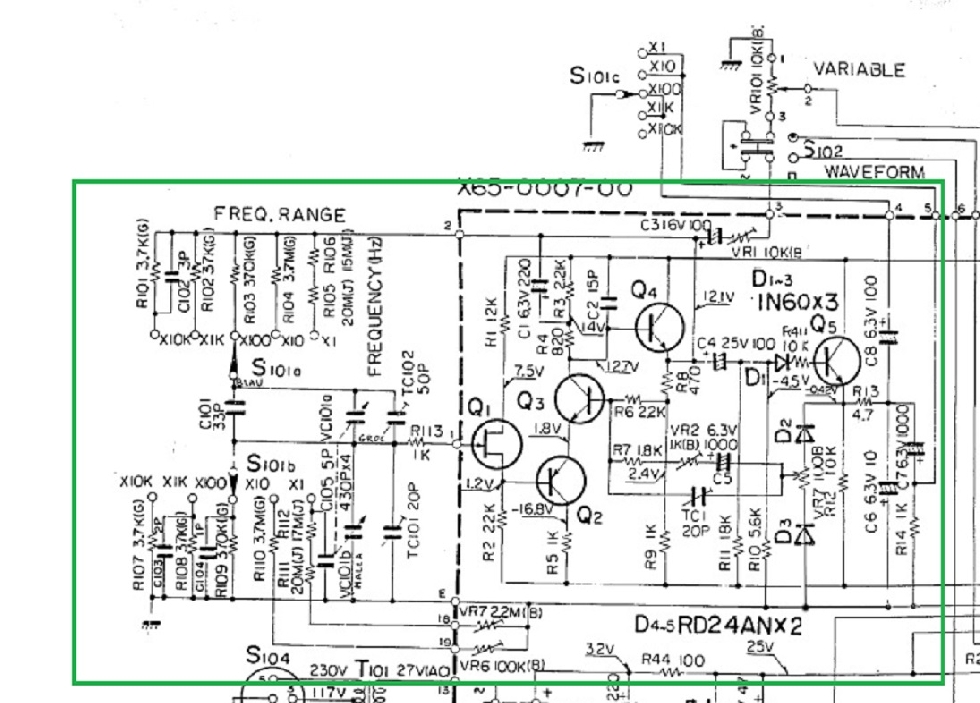

-Groen omkaderde deel.
Heb punt 3 ook los gehaald om eindtrap te ontzien.
Helpt allemaal niet.
[image]
[image]
[image]
