AMPEX VPR-6 (Algemeen)

door Maurice , Dordrecht, 15-10-2019, 02:54 (1671 dagen geleden) @ Maurice

Wacht even,
Het kan zijn dat beeld wél stil staat maar inhoud video signaal verloopt.
Dus interne "lege" raster staat wel stil, maar
de invulling met het externe video zou bv wel kunnen verlopen.

Ik zou toch eens extra goed gaan kijken met mijn Waveform monitor- die kan per lijn
kijken. En er zit dacht ik een vergelijking AB mogelijkheid op.
Had al wel gekeken of ik lijnen zag verlopen -was niet het geval.

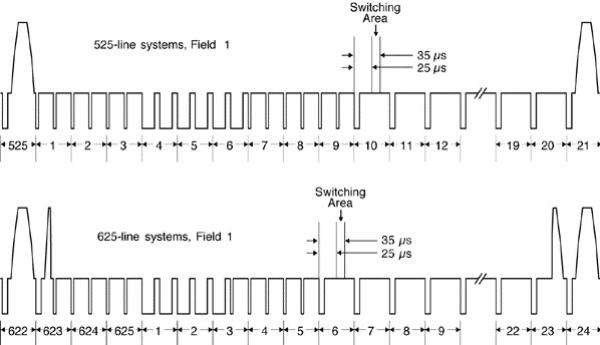

Dit is het raster met in midden grafiek de startlijn 7.
Die links rechts hogere pieken het ingevulde video beeld signaal.

Even lesje Video in studio's.

Als je video beeld inhoud los maakt van de synchronisatie heb je nodig SPG.
Deze komt van een extern toestel of wordt in toestel gegenereerd.
We hadden al bepaald dat alle video ingangen ontdaan worden van de sync pulsen.

De Sync Pulse Generator is een toestel dat referentiepulsen maakt die gebruikt
kunnen worden door de andere videotoestellen, maar de SPG kan ook een
deelschakeling van een toestel zijn die de interne referentiesignalen aanmaakt.
(de TBC6 zelf in dit geval als ik dat zo lees)

• De volgende signalen kunnen door een SPG worden aangemaakt:
o BB (Black & Burst: zwart PAL beeld)
o Tri-Level sync

Nu komt het Genlock om de hoek kijken.

• Het verbinden van verschillende SPG’s noemt men het genlocken.
Dit zorgt er voor dat de verschillende toestellen video genereren aan dezelfde
frequentie.

• Met het principe van de PLL (Phase Locked Loop) wordt de eigen, interne, klok
vergrendeld aan het externe signaal dat wordt aangeboden.

• Het externe signaal dat wordt aangeboden is in de videowereld de B&B (Black
burst, zwart analoog SD videosignaal), of de tri-level sync

Nu moet dat dus, denk ik, in het toestel zelf gaan plaats vinden.
Immers het moet zelf die SPG genereren en vervolgens opnieuw plakken aan video signaal.

In de grote mensen studio wereld krijgen natuurlijk iedere afzonderlijke video toestel de SPG aangeleverd om er video informatie in te zetten.
-Dat ken ik vanuit mijn Buizen TV-Camera Fehrnseh KKOC101, die werkt niet eens zonder
die SPG.

Echter deze TBC-6 kan ook "stand-alone" draaien en video input apparatuur behoefd dan niet extern voorzien te worden van zo'n SPG signaal.
-Zo wordt ook toestel aangesloten, en die configuratie staat in de manual beschreven.
