Registrerenmodule LMT2596T (Algemeen)
door Bredero
, Vlaanderen, 19-02-2020, 18:47 (2084 dagen geleden)

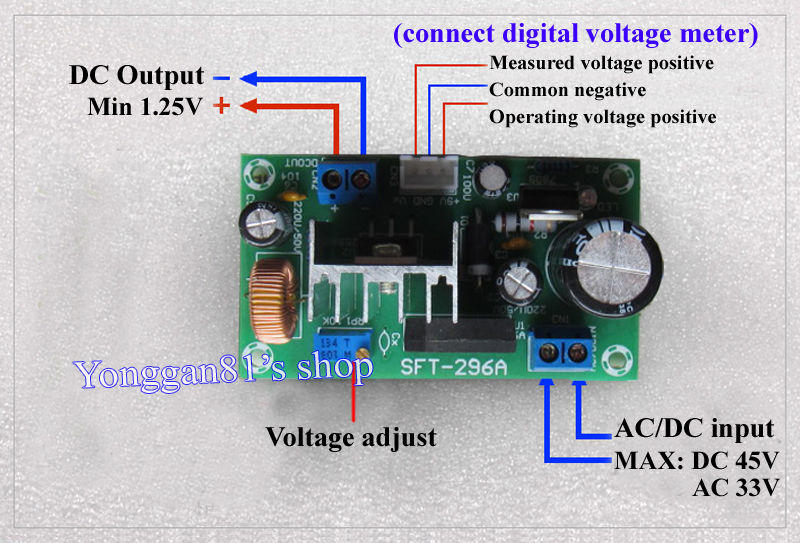

Hallo, ik zoek het schema van de (Chinese) regelbare module LMT2596T - 3amp.
Mijn bedoeling is deze in te bouwen in een zelfbouw toestel maar deze module heeft een zwevende massa (-min).Om alle problemen uit te sluiten zou ik het schema willen bekijken. Of heeft er iemand ervaring met het inbouwen ?
![[image]](images/uploaded/202002191747015e4d7495a9cb6.jpg)
module LMT2596T
door Staf , België, 19-02-2020, 19:04 (2084 dagen geleden) @ Bredero

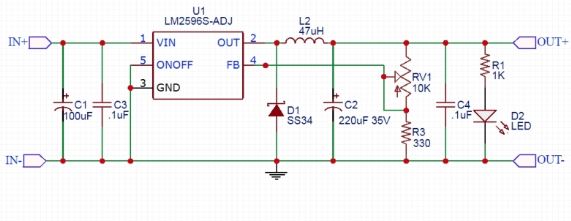

Bij deze eenvoudige DC-DC converters kan je makkelijk het schema zelf uittekenen.
Het zal er ongeveer uit zien als onderstaande foto
![[image]](images/uploaded/202002191803425e4d787e3e5fe.jpg)
module LMT2596T
door Hunter , 19-02-2020, 19:05 (2084 dagen geleden) @ Bredero
Lijkt mij gewoon de standaardschakeling uit de datasheet met een brugcel en bufferelco ervoor. Daarnaast hebben ze er nog 7805 bijgerommeld om een lcd-metertje aan te sluiten.
module LMT2596T
door Maarten Bakker
, Haarlem/Delft, 19-02-2020, 19:53 (2084 dagen geleden) @ Bredero
Mogelijk lijkt het alsof de massa zweeft omdat er een gelijkrichter aan de ingang zit.
Ik denk ook dat de beste oplossing is om zelf even het schema op te tekenen en de module zonodig te modificeren, bijvoorbeeld door de gelijkrichter weg te laten.
module LMT2596T
door Bredero , Vlaanderen, 19-02-2020, 23:57 (2084 dagen geleden) @ Bredero
Iedereen bedankt voor de informatie, ik kan er mee aan de slag en mijn ontwerp in alle veiligheid zonder brokken te maken afwerken
