Akai GX-77 omschakel probleem. (Toestel of techniek)

door Maurice ⌂ @, Dordrecht, 07-09-2021, 11:11 (82 dagen geleden) @ Maurice

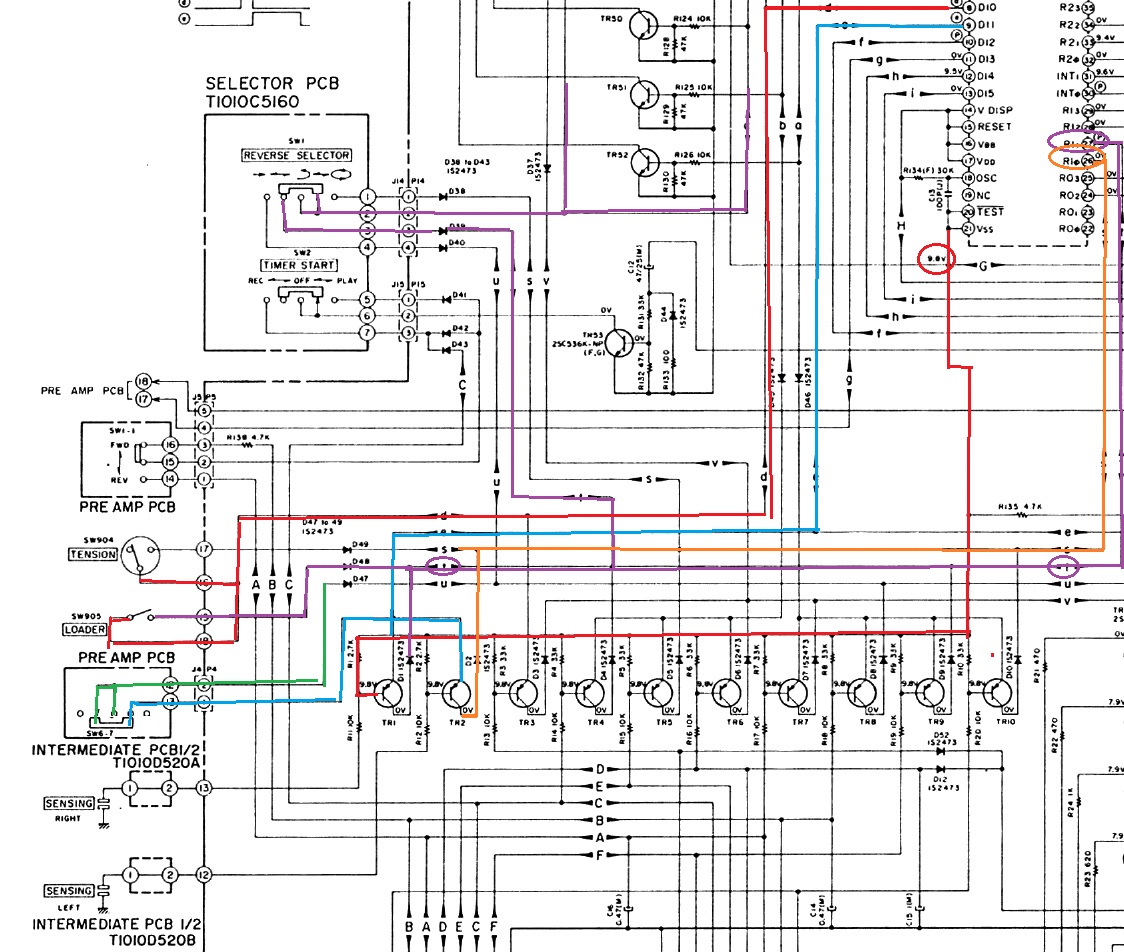

TR1 maakt R11(pin 27) hoog.
Deze voeding komt van D11 (pin 9)

Tenzij "Loader" bv al in staat.
Deze spanning van D10(Pin 8)verbind door via D48.
Immers als Door "Loader" R11 al hoog
is zal deze niet meer reageren op Sensing Right.

In deze schakeling goed bekijken hoe de stroom richtingen lopen
door de blokkades van diverse diodes.

R10 (pin 26) en R11 (Pin 27) zijn standaard laag.
Tot een signaal actief wordt en zo deze hoog maakt.

Voorwaardes voor hoog wordt gegeven door de
D-uitgangen in serie met nodige schakel logica.


[image]
