Beker Elco's testen. (Toestel of techniek)

door Maurice , Dordrecht, 22-04-2022, 22:35 (731 dagen geleden) @ A. Ouwehand

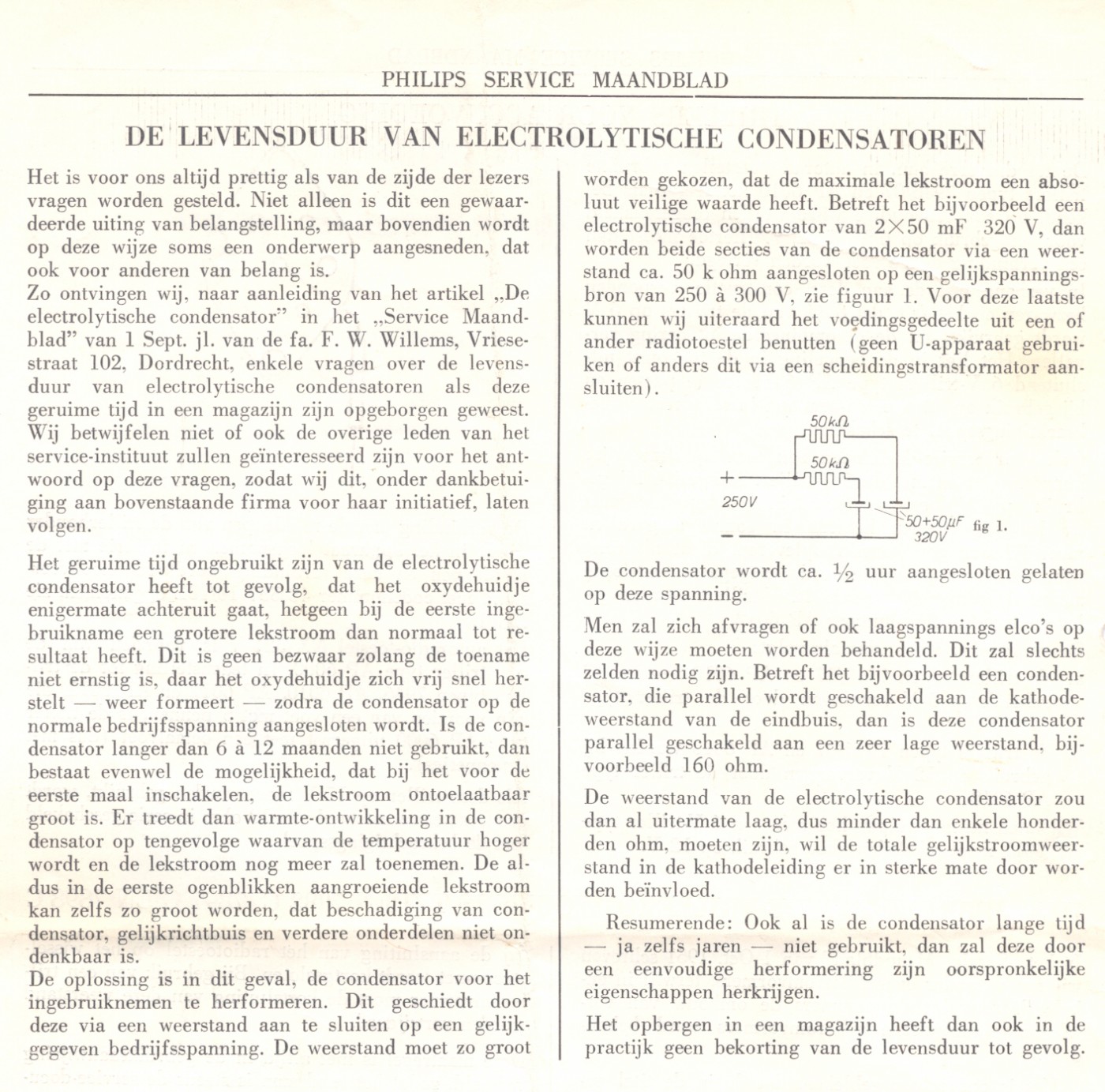

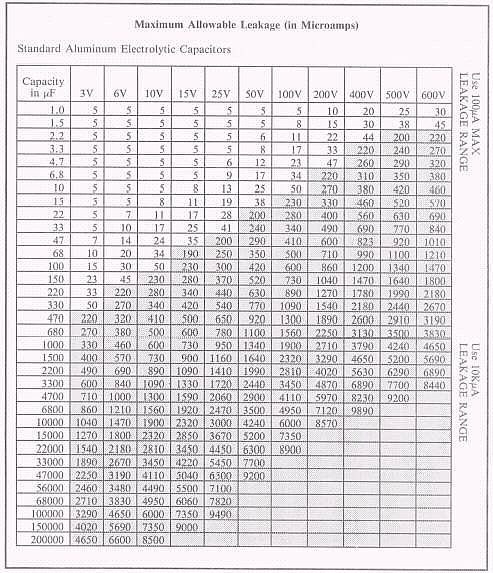

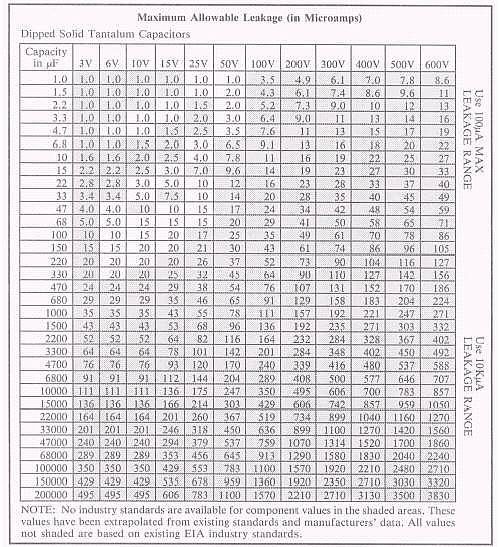

Formule ELektrolyt Condensator Lekwaarde

Zie Heathkit IT-28 pag 10

Lekstroom wordt berekend met volgende formule

I= max.Stroom door de condensator(mA)
C=capaciteit in uF
K= constante gerelateerd aan de werkspanning van de condensator

3-100V => K=0,01
100-250V => K=0,02
250-350V => K=0,025
350-450V => K=0,04

Voorbeeld:
40uF / 450V

I=KxC+0,03
I=0,04 x 40 + 0,3
I=1,6 +0,3
I=1,9mA
-------------------------------
ESR ELKO METING

De ESR is eenvoudig te meten. Sluit de te meten elko aan op een funktiegenerator via een condensator (bv 1µF) en een weerstand (Rs) van bv. 1ohm (om de stroom te meten), en bied via een weerstand van 10k een spanning aan de elko. bv. 10V om de elko in opgeladen toestand te meten. En verbind ook de scoop direct met de elko. Hierbij is het belangrijk dat de scoopprobe en massa aansluiting zo dicht mogelijk bij de behuizing van de elko aangesloten worden. De funktiegenerator (via C & Rs) en voeding (via R) kan verbonden worden aan de aansluitdraadjes van de elko (vierpuntsmeting).

Zet de scoop in AC stand, de funktiegenerator op 50kHz blokgolf en maximum amplitude. Als het goed is zie je op de scoop een blokgolf met kleine amplitude waarvan het horizontale deel geen helling vertoond. Anders frequentie verhogen (Er zullen ook spikes zichbaar zijn, deze worden veroorzaakt door de parasitaire zelfinductie, en moet je negeren).

De stroom is te meten door de spanning over de weerstand Rs te meten.
Nu is eenvoudig de inwendige weerstand van de elko te berekenen: Ri=U/I

Ter controle: De impedantie van de zuivere capaciteit (Xc) moet veel kleiner zijn dan de inwendige weerstand (Ri).

Voorbeeld: gemeten aan een elko 1mF/25V die al meer dan 10 jaar in de kast lag.
f=50kHz, Uc=21,4mV, Ic=204,1mA => Ri=105milliohm. Controle: Xc=3,2milliohm. Goed genoeg voor de meting.
