Philips testbeeldgenerator PM5511F (~PM5510) (Toestel of techniek)

door kris , Gent, België, 19-08-2011, 22:40 (4626 dagen geleden) @ m.janssen
Gewijzigd door kris, 19-08-2011, 22:45

Bedankt voor je reactie,

de PM5508 is welgekend en heb het schema, die is nogal afwijkend.
Misschien dat de PM5506 wel kan helpen

overigens;

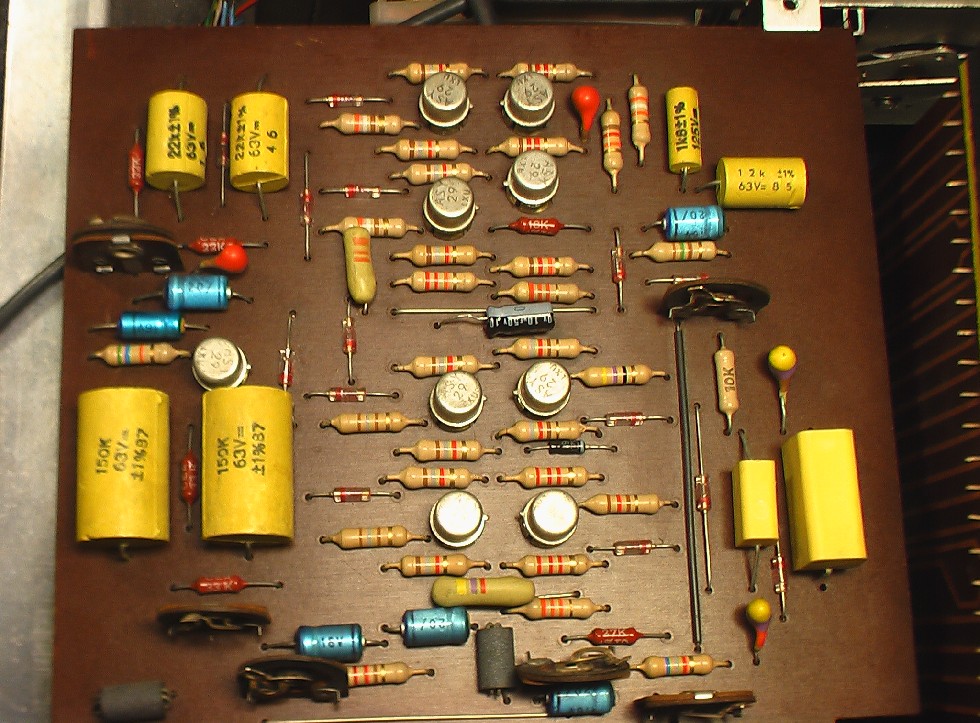

de delerprint, de meest linkse condensator lekte en veroorzaakte het vervormde dambordpatroon. In het midden had ik al een totaal verschrompeld elcootje vervangen, maar dit uit voorzorg.

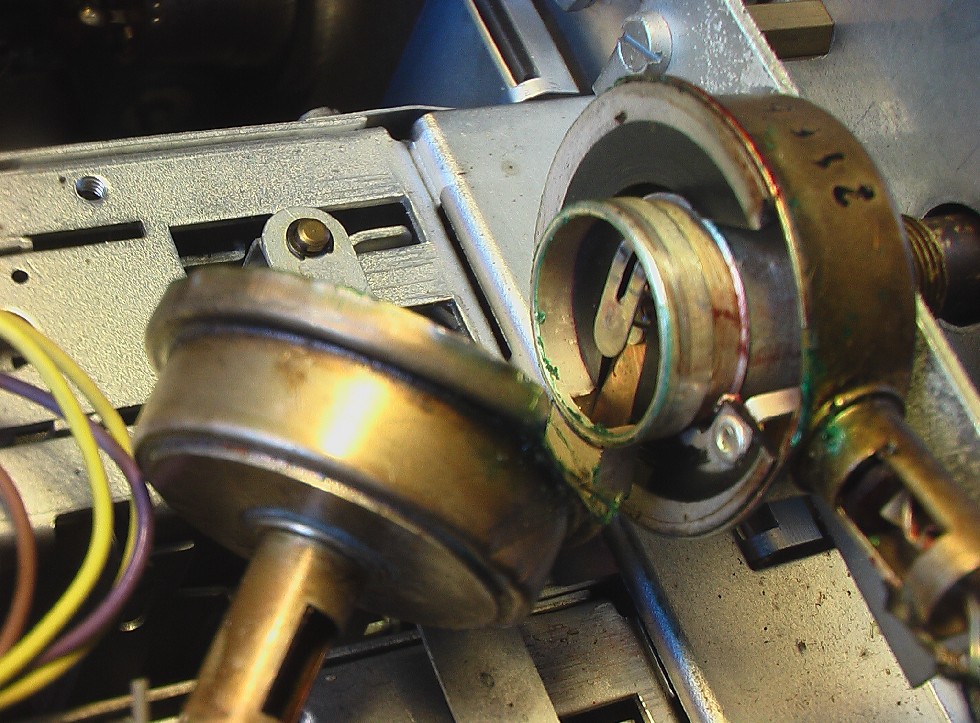

de RF verzwakkerpot, net na het openen. Hij ziet nog groen van nijd en de inwerking van de contactspray...

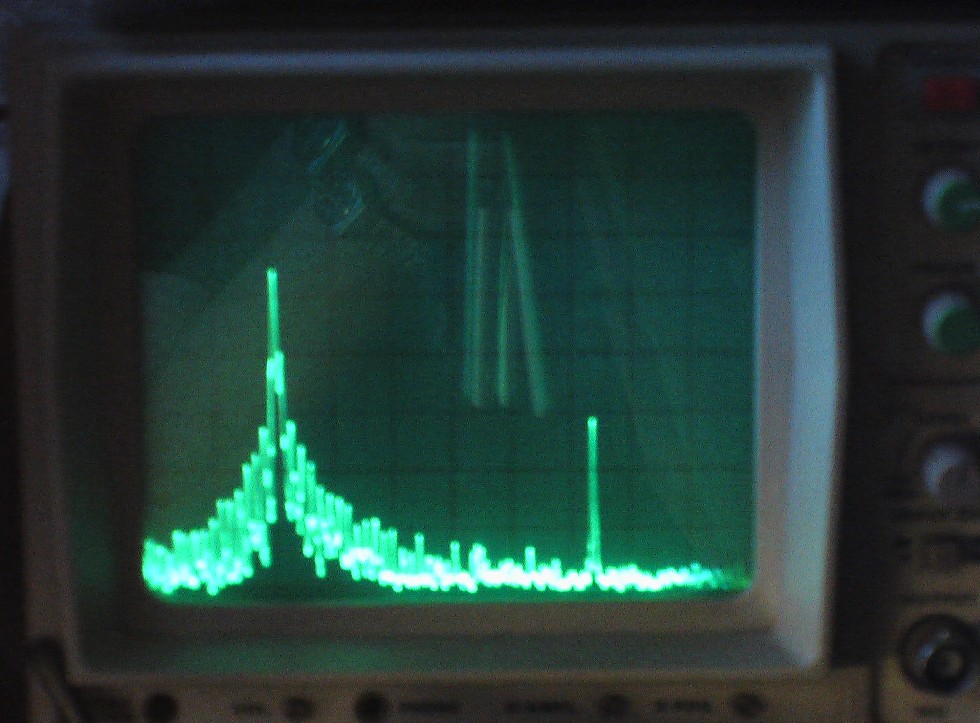

Het RF na de herstelling van de pot , beelddraaggolf met modulatie en 5,5MHz verder het FM audio

Heel symphatiek van Philips is dat er bij het toestel een extender bord zit ingesloten . Zo kan je iedere print makkelijk nameten, zonder halsbrekende toeren uit te halen.

groeten

Kris
