vervolg op de “Standard SR160S” cassette recorder reparatie (Toestel of techniek)

door Maurice ⌂ @, Dordrecht, 29-10-2023, 02:23 (382 dagen geleden) @ Ludo

Haal eerst maar eens die toon regeling er af.
Loper los maken.

Dan met meten goed opletten dat je de BE van de transistor goed meet tov juiste massa
Evt echt op de pootjes zelf meten.

Met dat PNP zit je zo verkeerd.
Omdat massa de Plus is.

Vervolgens ga je dat stukje los halen wat aan schakelpoot 3 zit.
2x een R en een C.
Haal daarvoor dus los die weerstand die aan de ELKO emitter 1e transistor zit.
Ben je ook dat filter netwerkje kwijt.

Wat is het effect nu?

Die 1e transistor Emitter kant, we zien een Elko, weerstand in serie met parallel een weerstand.
Vervolgens zien we ook ingangssignaal 2 weerstanden van BASIS na de Basis koppel elko.
Dat is denk ik terug koppeling.
Haal die ook maar even los.

Weerstand waarde zou significant tov die Emitterweerstand die DC instelling bepaald.
De weerstand recht onder die emitter, die moet altijd blijven zitten uiteraard.

Omdat je toch alleen tbv test en enkel 1 toon hebt maakt even al die filters en toon regeling niet uit.
We willen even terug naar de basis versterker zonder al die tierelantijnen.

Nu moet toch langzaam aan die versterker leven gaan geven.

Ergste geval haal je elko los na 2e Transitor en sluit die aan (plus zijde daarvan) op de potmeter van de andere kant, waar je die elko even er uit haalt.

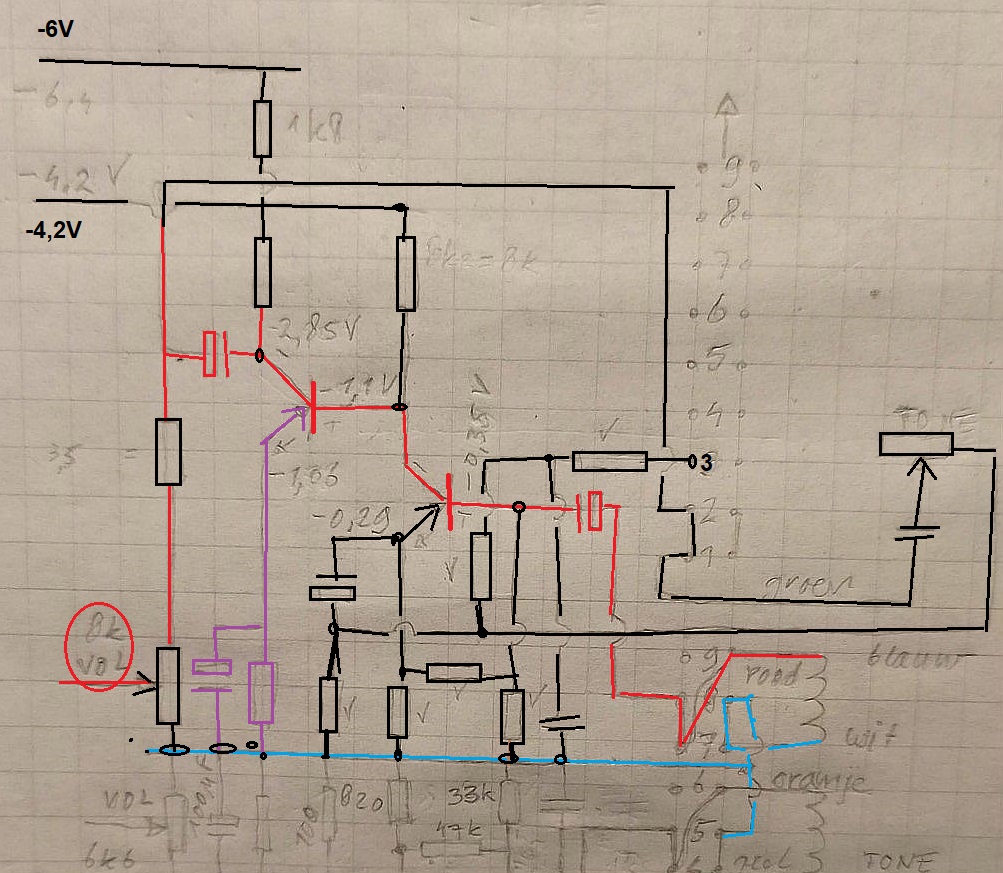

[image]
