Barco radio model Baraka: informatie gevraagd (Toestel of techniek)

door Harry59 ⌂ @, Zulte, 28-05-2024, 09:21 (28 dagen geleden) @ PatrickMarcel

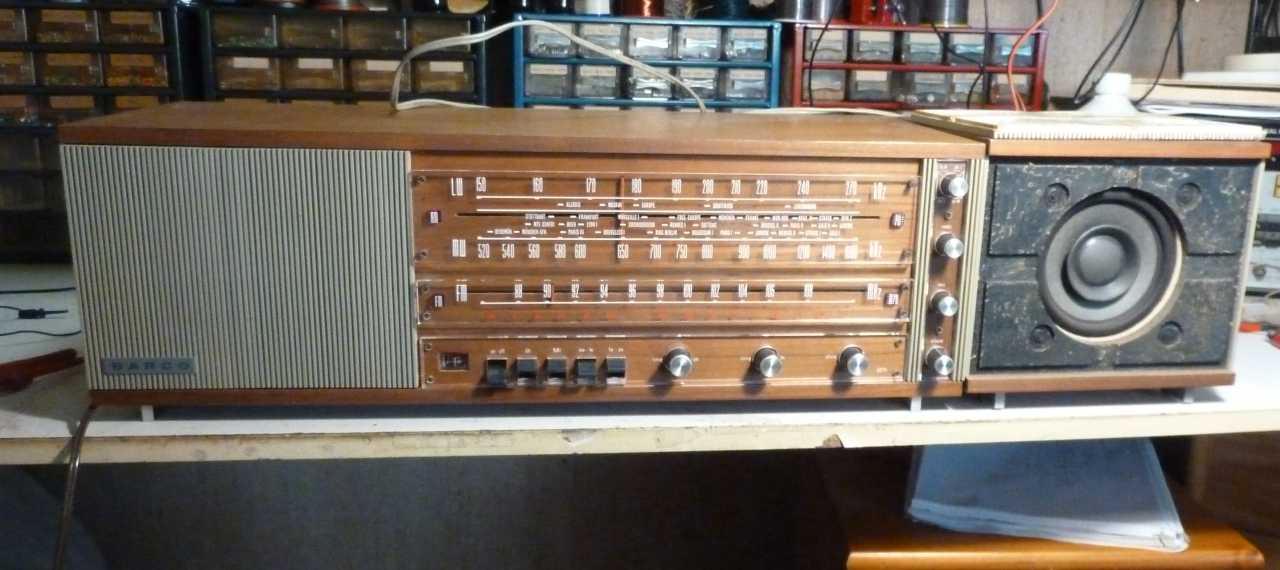

Ik heb dezelfde radio mèt de bijhorende externe luidspreker. (de grille ligt bovenop)
Oorspronkelijk was één eindtrap defect, elco met sluiting.
Sommige AC... torren hadden het probleem van tin-whiskers wat ik kende van de AF116 torren waardoor de DC instellingen niet meer klopten.

[image]

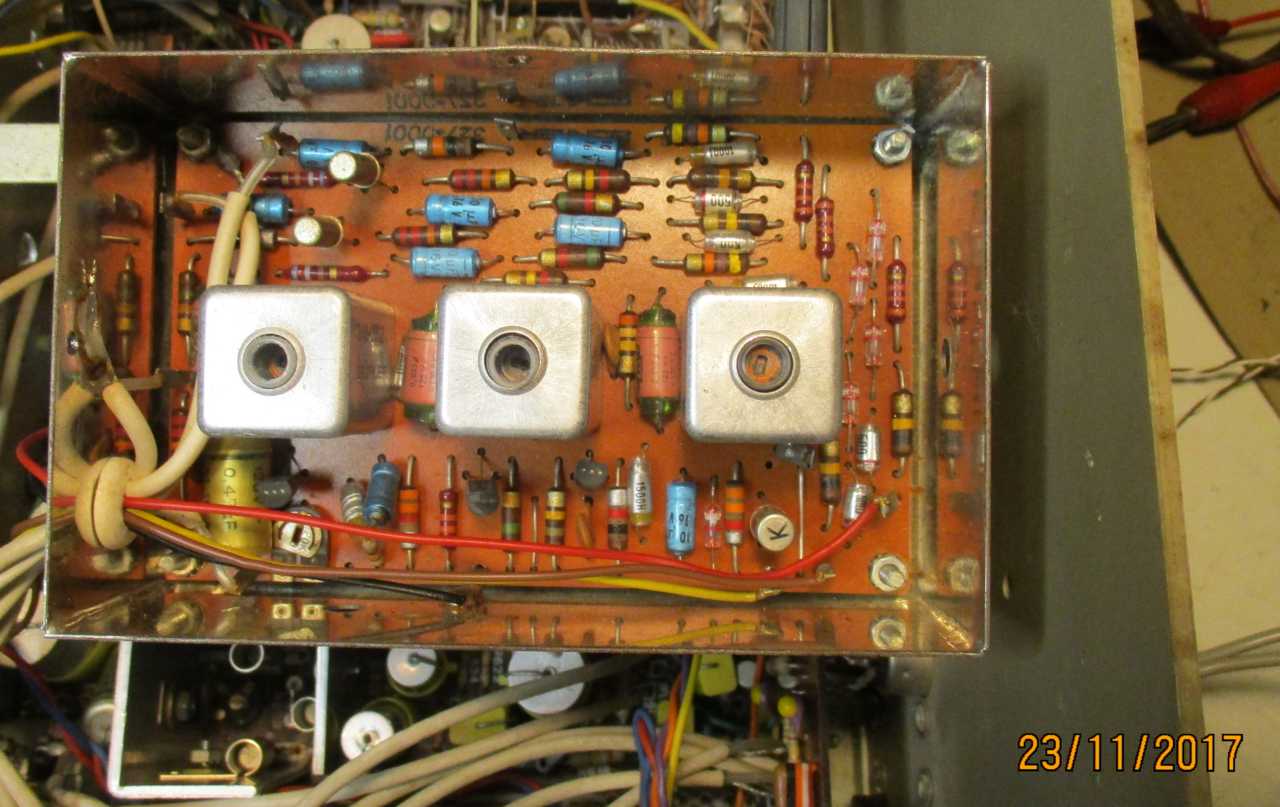

De achterkant is met klinknageltjes vastgemaakt, een voorganger had die er uit geforceerd om het eindtrapdefect op te lossen.
Om het toestel open te maken moet je (dacht ik) alles van de voorkant losmaken, de vijzen onderaan en het chassis naar achter schuiven.

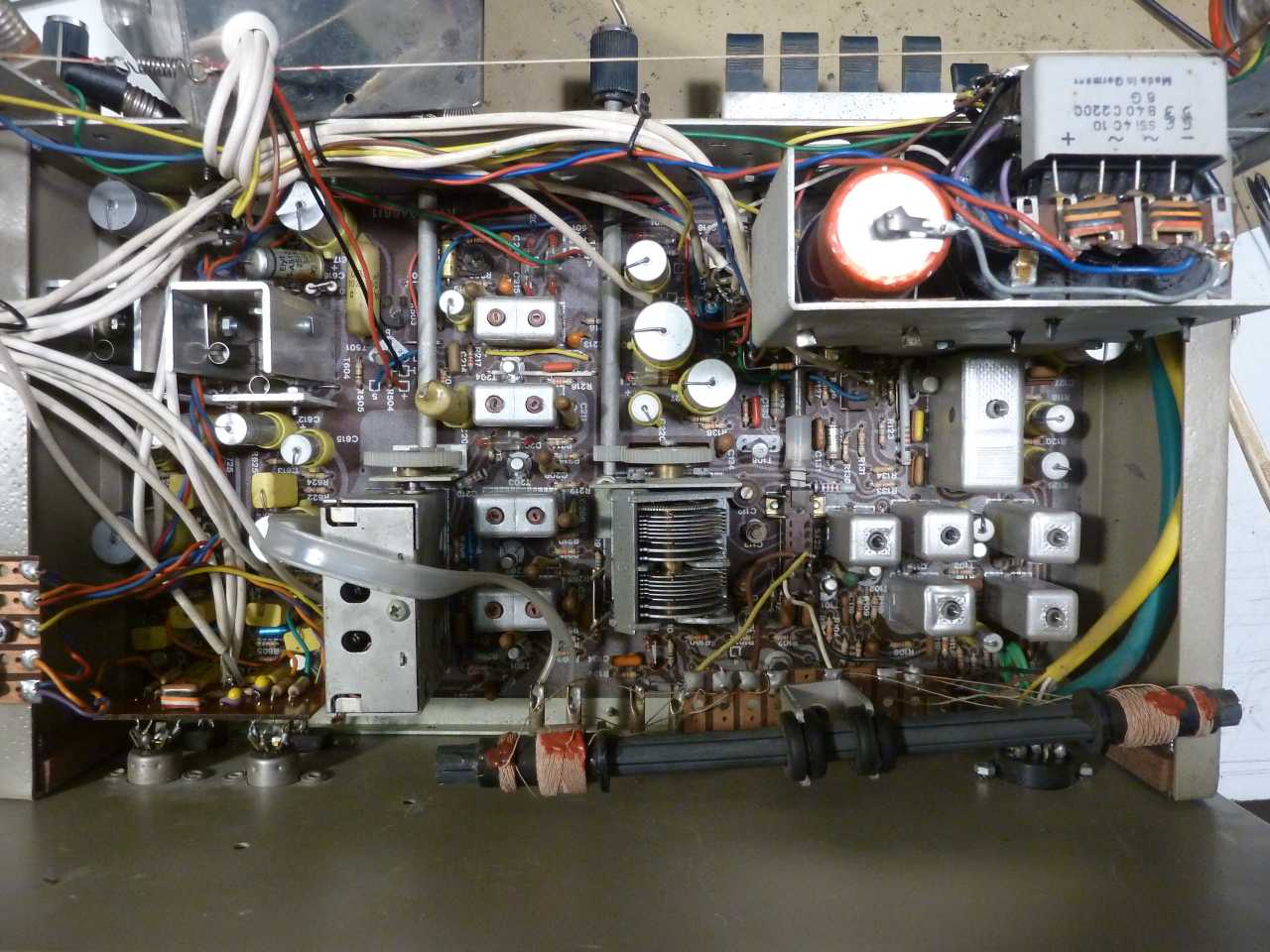

De opbouw is heel vreemd: er zitten 2 nettrafo's boven elkaar, één voor het HF deel, één voor het LF deel.
Nog vreemder is dat het HF deel gewoon min aan massa is, en het LF deel plus aan massa.
De bekabeling met afgeschermde draad naar de schakelaars en aansluitbussen moet heel arbeidsintensief geweest zijn.

[image]


Een schema of verdere info heb ik niet
Het FM IF deel is een kopie van Görler, de stereodecoder origineel Görler.
Mogelijk het AM deel ook.

De radio speelt na herstelling heel goed en aangenaam.
Het 9KHz knopje is (dacht ik) om de bandbreedte te beperken bij AM.

[image]
