Philips MCD122 (Toestel of techniek)

door Maurice ⌂ @, Dordrecht, 03-07-2024, 20:08 (9 dagen geleden) @ ffeilers
Gewijzigd door Maurice, 03-07-2024, 20:23

Frans,
Nr LCD is alleen maar een positie nummer, heeft niets met type van ding zelf te maken.

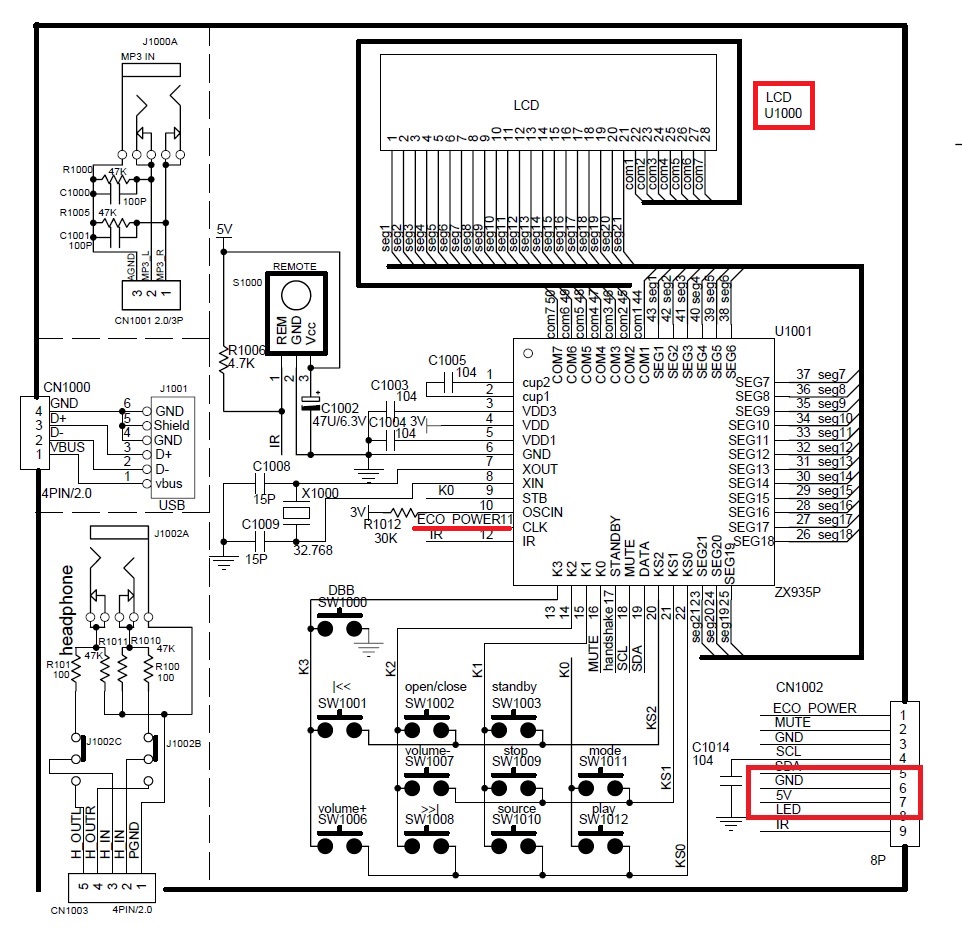

Bekijk even goed schema.
We zien in schema zelf alleen de Datalijnen van display gegeven.

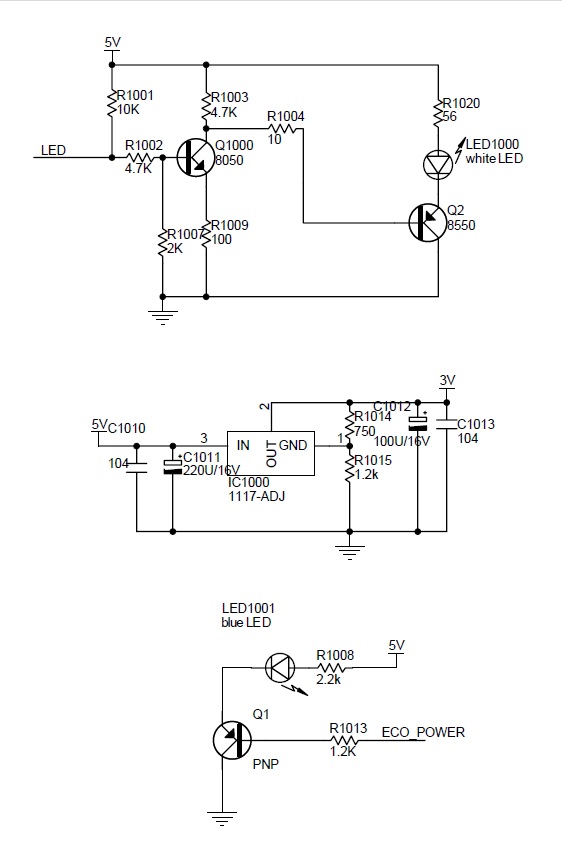

Maar kijk je er rechts naast staat daar voedingsdeel van de LED.
Volgens mij de bovenste "White LED"zou denk ik de verlichting zijn.
Op voedings stekker vind je dan "LED" wat de aansturing is.

Ik denk dat als de blauwe LED brand dan is ECOPOWER actief, denk ik hoor.

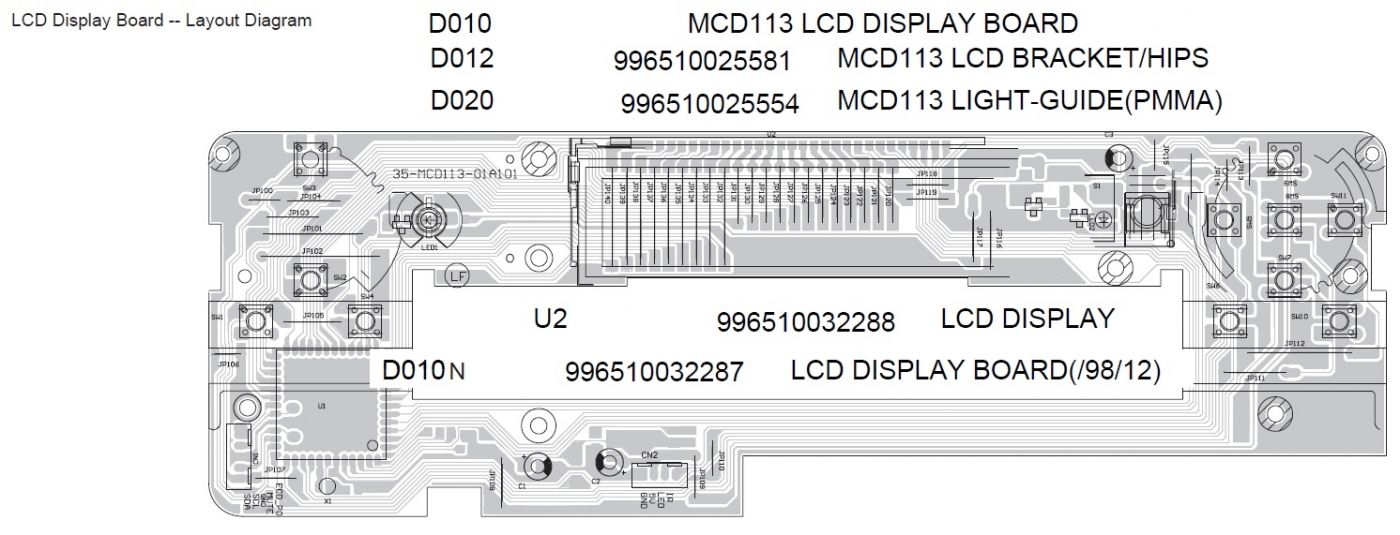

Zoek ook even op de plug CN8 daar zit dan ook de plug P8 op van Display bord.
Vind je daar ook weer "LED'Melding.

Dan verder zoeken en vind je IC U8 een CD4094BC en daar op pin 7 (Q4) vind je LED signaal.
Is een puzzel.
Met door piepen van de lijn LED moet je dan op D5 uit kunnen komen naar Basis Q1000 via de weerstand
R1002.

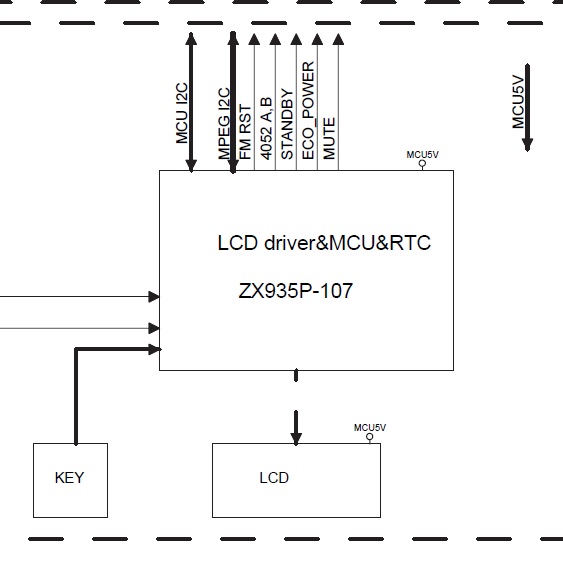

Denk ik ook die ECO POWER stand die dat dan bepaald.
[image]
[image]
[image]
[image]
