Het nieuwe afstemoog. (Toestel of techniek)

door Ben ⌂ @, Waddinxveen, 24-12-2011, 19:57 (2548 dagen geleden)

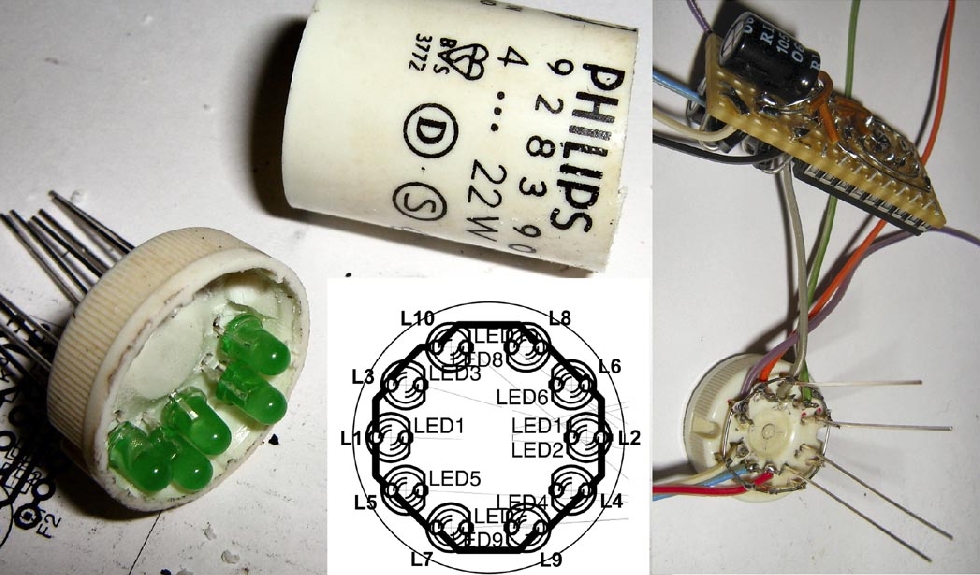

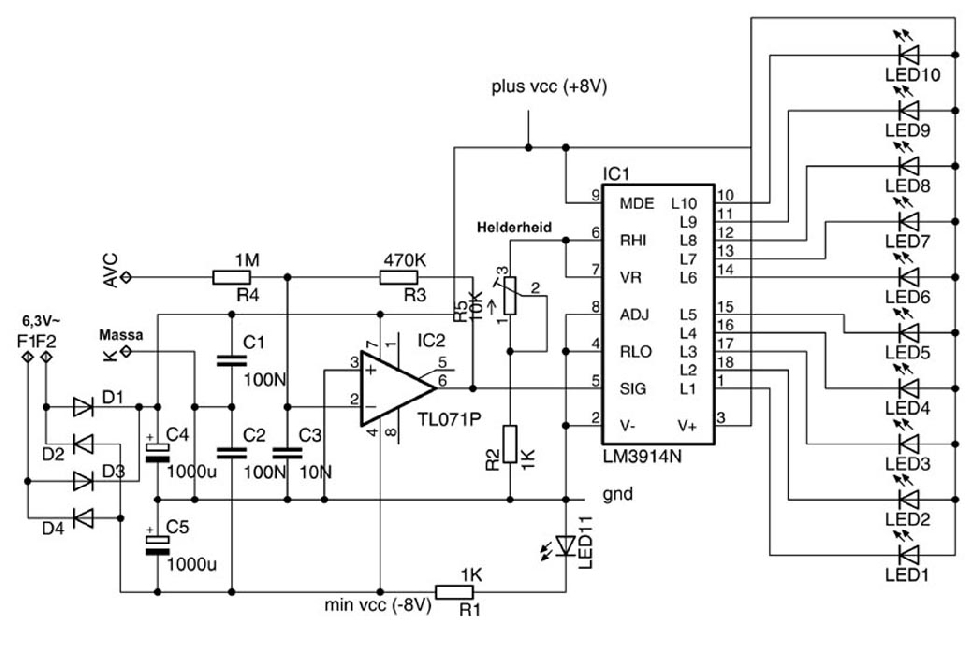

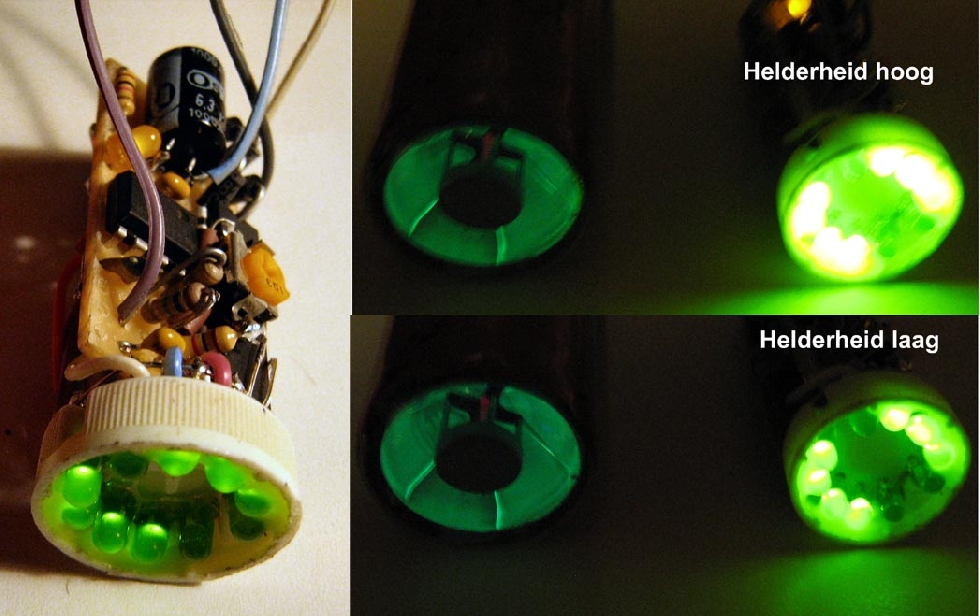

In afwachting van een PLL-AM print die door Otto is opgestuurd ben ik aan een afstemoog begonnen. N.a.v. wat info van het buizenforum en het Japans schema van Y.Kondo is het volgende in elkaar gezet (zie schema). De 3mm Led’s en IC’s zijn gekocht, de rest is uit sloopprintjes en de elco’s uit een computerboard omdat ze klein waren. De houder voor de Leds is een afgezaagde kop van een TL-starter. Wat ik laat zien is het eerste resultaat aan een BX410A, er moet nog een mat venstertje voor, een zwart cirkelvormig plaatje in het midden en een glazen of plastic buisje. Dit om de uitstraling zoveel mogelijk gelijk te maken met een EM4 of EM34. Verder zie ik de laatste Led nog oplichten in de maat van de muziek dit zou ook nog gedempt moeten worden, maar of dat in de radio zelf moet is nog niet helder. Als er nog andere (opbouwende) ideeën zijn dan hoor ik dat graag. Groeten en prettige dagen, Ben
