Registrerensignaal generator CGA/EGA monitor (Toestel of techniek)
door ffeilers
, Breda, 02-05-2025, 22:19 (172 dagen geleden)
Ik ben op zoek naar een stukje electronica om een CGA/EGA/TTL monitor te kunnen testen.
Beschik wel over een VGa signaal generator maar zou graag ook de andere willen kunnen testen.
Wat raden jullie mij eventueel aan.
mvg
Frans

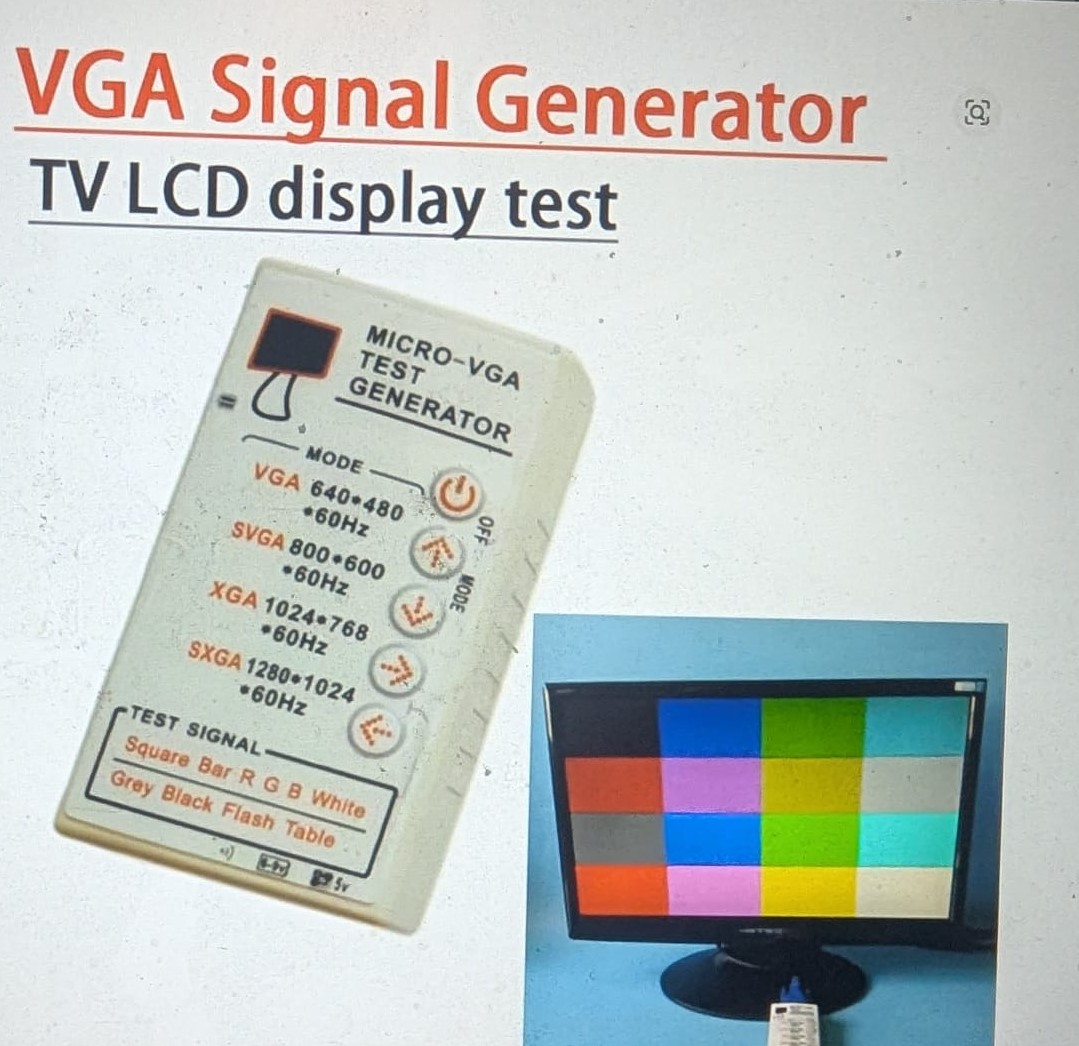

![[image]](images/uploaded/202505022018386815289ee1371.jpg)
VGA signaal generator
signaal generator CGA/EGA monitor
door Onno-I , 02-05-2025, 23:15 (172 dagen geleden) @ ffeilers
In een Elektor van jan 2023 en mrt 2023 stond hoe je met een microcontroller en een paar weerstanden VGA kon opwekken. Dat zou ook moeten lukken voor CGE en EGA?
Budgetronics heeft een paar retro-computerbouwpakketten met ... helaas allemaal een VGA output
https://www.budgetronics.eu/nl/bouwpakketten/pico-computer-with-vga-sd-drive-and-keyboard-interfa...
signaal generator CGA/EGA monitor
door Maurice
, Dordrecht, 02-05-2025, 23:31 (172 dagen geleden) @ ffeilers
Tja dergelijke leuke kleine kastjes waren er toen niet.
Zijn wel diverse van CGA/RGB =>VGA converters, maar anders om?
Denk het niet, omdat de vraag wel heel erg laag is.
Zeer weinige zullen een VGA uitgang een CGA op willen aansluiten.
Denk eerder dat je zo iets moet gaan zoeken.

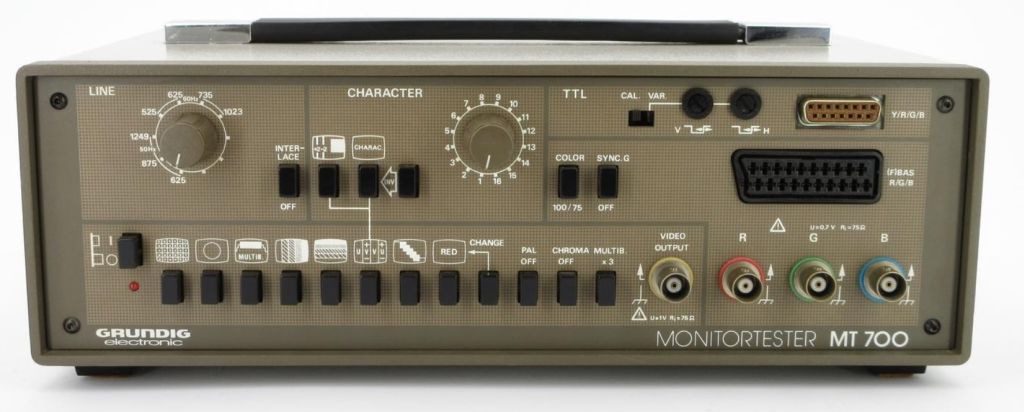

Deze beeldgenerator heeft ook een TTL uitgang,
Ik heb er zelf nooit een CGA scherm aan gehangen, zal het eens doen.
Grundig MT700 Link naar RMOrg
![[image]](images/uploaded/20250502212928681539384959d.jpg)
signaal generator CGA/EGA monitor
door Maurice , Dordrecht, 02-05-2025, 23:50 (172 dagen geleden) @ Maurice
Oh,
dat had ik niet gedacht
VGA=>CGA 15k bestaat wel degelijk.
Arcade Cabinet CRT Monitor Converter VGA To CGA RGBS/CVBS/S-VIDEO 15K Output
GBP 37,38
Compatibility:
Video/S-Video output
CGA signal output(15K)
en boel andere.
signaal generator CGA/EGA monitor
door WalterH , Den Haag, 03-10-2025, 19:33 (18 dagen geleden) @ Maurice
Hoi,
Ik heb zelf recent dit apparaat gekocht, kan helaas echter geen (service) manual van dit apparaat vinden.
Heeft iemand misschien gegevens of een kopie van een manual beschikbaar?
Walter.
--
W. Heemskerk
signaal generator CGA/EGA monitor
door ffeilers , Breda, 03-10-2025, 20:38 (18 dagen geleden) @ WalterH
Ik heb deze inderdaad:
van de site van de verkoper het onderstaande:
Dit product is zeer praktisch voor het recyclen van monitoren die tegen displayfouten komen.Kan niet bepalen of het een storing betreft van de host of het display. U kunt dit hulpmiddel gebruiken om te bepalen welke fout het is; Eenvoudig en praktisch, het is een goede hulp bij het repareren en recyclen van displays.
Toepasselijke objecten: high-definition tv, LCD-display, CRT-kleurendisplay, projectorrecycling en onderhoudstesten
Deze generator is een eenvoudige en compacte VGA/SVGA/XGA-kleurgenerator.Het is een uniek, praktisch product voor het testen en afstellen van VGA/SVGA/XGA-weergaveapparaten zoals monitoren, projectoren, enz.In de vier meest voorkomende VGA-resolutiemodi: 640x480, 800x600, 1024x768 en 1280x1024.Wanneer er stroom wordt toegepast en op een van de resolutie-selecteerknoppen wordt ingedrukt, voert deze een kleurenpatroon uit via de 15-pins D-connector.Hij wordt aangedreven door een 9V-batterij (6F22ND).Moet de batterij verwijderen als u een externe AC-adapter (7,5 ~ 9,0 V) gebruikt.Deze generator bevat geen AC-adapter.
Ondersteuning van zowel CRT- als LCD-monitoren.
Uitgangen: Standaard VGA/SXGA/XGA RGBHV-signaal op een HD15F-connector.
Resoluties: 640 x 480, 60 Hz.800 x 600, 60 Hz.1024 x 768, 60 Hz.1280 x 1024, 60 Hz.
Stroombron: een 9V-batterij.(6F22ND) (NIET inbegrepen)
D-afmetingen: 26 mm x 52 mm x 90 mm
Op zijn beurt: Vierkant/Bar/Rood/Groen/Blauw/Wit/Grijs/Zwart/Flash/Tafel
MODEL-VESA FH(KHz) FV(Hz)
VGA 640*480 31,5 60
SVGA 800*600 37.9 60
XGA 1024*768 48,4 60
SXGA 1280*1024 64 60
Gebruiksaanwijzing:
Sluit tijdens bedrijf eenvoudigweg de 15-pins stekker van het kleurendisplay aan. Schakel in. Selecteer gewoon het signaal. Eenvoudig te bedienen.
Druk op een standby-knop om naar de standby-modus te gaan.Druk op een andere knop om in te schakelen en te beginnen met werken. Het standaardsignaal voor het opstarten is een kleurblokdiagram (1024 * 768 * 60 Hz).
Twee signaalselectietoetsen kunnen door middel van signaalselectie worden geschakeld
Twee resolutietoetsen, zodat u kunt kiezen uit vier resoluties: 640 * 480800 * 6001024 * 7681280 * 1024. De vernieuwingsfrequentie (framesnelheid) is vastgezet op 60 Hz.
signaal generator CGA/EGA monitor
door Maarten Bakker , Haarlem/Delft, 03-05-2025, 01:03 (171 dagen geleden) @ ffeilers
De timing van een CGA signaal is vrijwel hetzelfde als die van een 60Hz (Amerika) RGB televisiesignaal.
Het enige verschil is dat het RGB televisiesignaal analoog is. Ergens in de ordegrootte van 1Vtt dacht ik. Je moet dat dan nog wel omzetten in een TTL niveau, dus 5Vtt. Je moet dan uitgaan van patronen die alleen zwart of verzadigd zijn. Grijstinten zijn vanzelfsprekend niet aan de orde.
signaal generator CGA/EGA monitor
door ffeilers , Breda, 03-05-2025, 17:17 (171 dagen geleden) @ ffeilers
Bedankt voor de reacties.
De Grundig MT700 is idd een mooie optie.
Is ooit op dit forum een keer aangeboden.
mvg
Frans
signaal generator CGA/EGA monitor
door Goldline , Oranjedorp, 03-05-2025, 19:42 (171 dagen geleden) @ ffeilers
Gewijzigd door Goldline, 03-05-2025, 19:46
De Grundig MT700 56$ in Amerika, zelfs met Trump heffing, Gratis verzending.
link hier
--
Cees PA1DBA
signaal generator CGA/EGA monitor
door Roland Huisman , Zwolle, 03-05-2025, 20:51 (171 dagen geleden) @ ffeilers

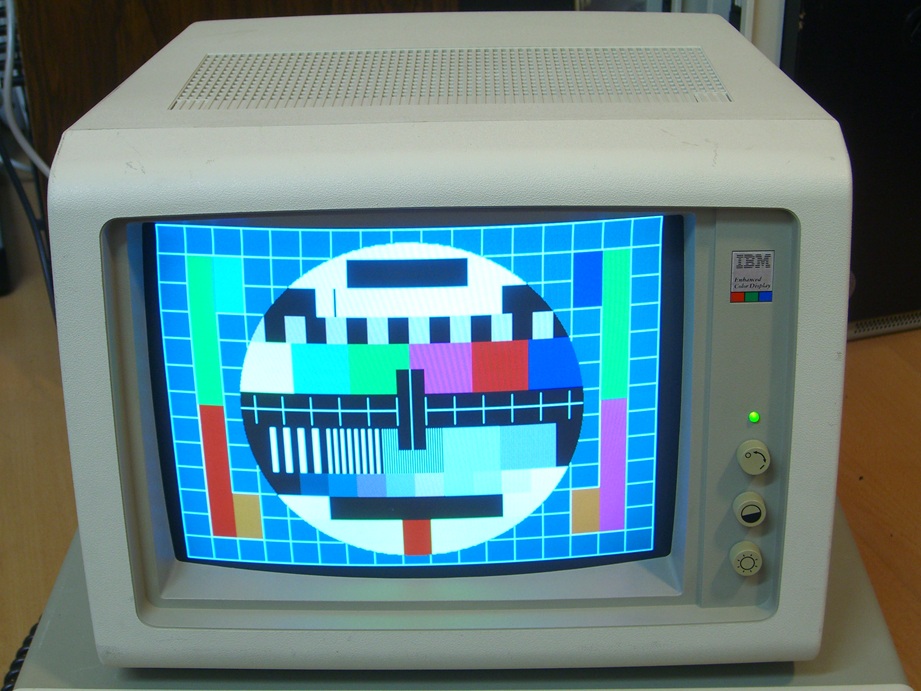

Waarom zoek je niet naar een testbeeldprogramma voor een oude PC?
De interfacekaart heb je neem ik aan al...
![[image]](images/uploaded/2025050318490968166525a9d73.jpg)
Groeten, Roland
signaal generator CGA/EGA monitor
door Hans van Kampen , Voorhout, 05-05-2025, 13:40 (169 dagen geleden) @ Roland Huisman
Mooi testbeeld zo Roland maar antwoord van Frans laat nog even op zich wachten.
Hans
--
Hans van Kampen
signaal generator CGA/EGA monitor
door ffeilers , Breda, 05-05-2025, 15:47 (169 dagen geleden) @ Hans van Kampen
Gewijzigd door ffeilers, 05-05-2025, 15:49
Heb bericht gegeven.
wellicht verschijnt ooit in Nederland een grundig genoemd in deze draad te voorschijn.
mvg
Frans
signaal generator CGA/EGA monitor
door Matthias Meijer , Dordrecht, 05-05-2025, 17:56 (169 dagen geleden) @ ffeilers
signaal generator CGA/EGA monitor
door ffeilers , Breda, 05-05-2025, 23:41 (169 dagen geleden) @ Matthias Meijer
tja .... dat zou kunnen, maar niet voor mij
signaal generator CGA/EGA monitor
door Hans van Kampen , Voorhout, 06-05-2025, 07:36 (168 dagen geleden) @ ffeilers
Ik kan mij herinneren dat er ooit een hier te koop stond voor 50 Euro. Is wel hoop geld ja.
--
Hans van Kampen
signaal generator CGA/EGA monitor
door ffeilers , Breda, 06-05-2025, 11:49 (168 dagen geleden) @ Hans van Kampen
Ik kan mij herinneren dat er ooit een hier te koop stond voor 50 Euro. Is wel hoop geld ja.
Klopt ik heb dat inderdaad ook gevonden. Voor 50 zou ik het ook wel willen kopen, maar datis wel de grens. Kopen in Amerika zoals in deze draad ook aangegven , met verzendkosten en importkosten ook (voor mij) te duur.
Zo noodzakelijk is het nu ook weer niet.
mvg
Frans
signaal generator CGA/EGA monitor
door ffeilers , Breda, 05-05-2025, 15:46 (169 dagen geleden) @ Roland Huisman
Waarom zoek je niet naar een testbeeldprogramma voor een oude PC?
De interfacekaart heb je neem ik aan al...
Groeten, Roland
ja dat zou ik inderdaad kunnen doen, mij gaat het er meer om dat ik in een bepaalde situatie een monitor aantreft en deze eerst zou willen testen alvorens te besluiten of ik er mee verder wil gaan. In zo n situatie heb ik dus niet een pc bij mij.
mvg
Frans
