Halotronic HTM 150 230-240 (Toestel of techniek)

door Maurice , Dordrecht, 27-07-2025, 21:53 (4 uur en 37 minuten geleden) @ hdegreeuw
Gewijzigd door Maurice, 27-07-2025, 22:00

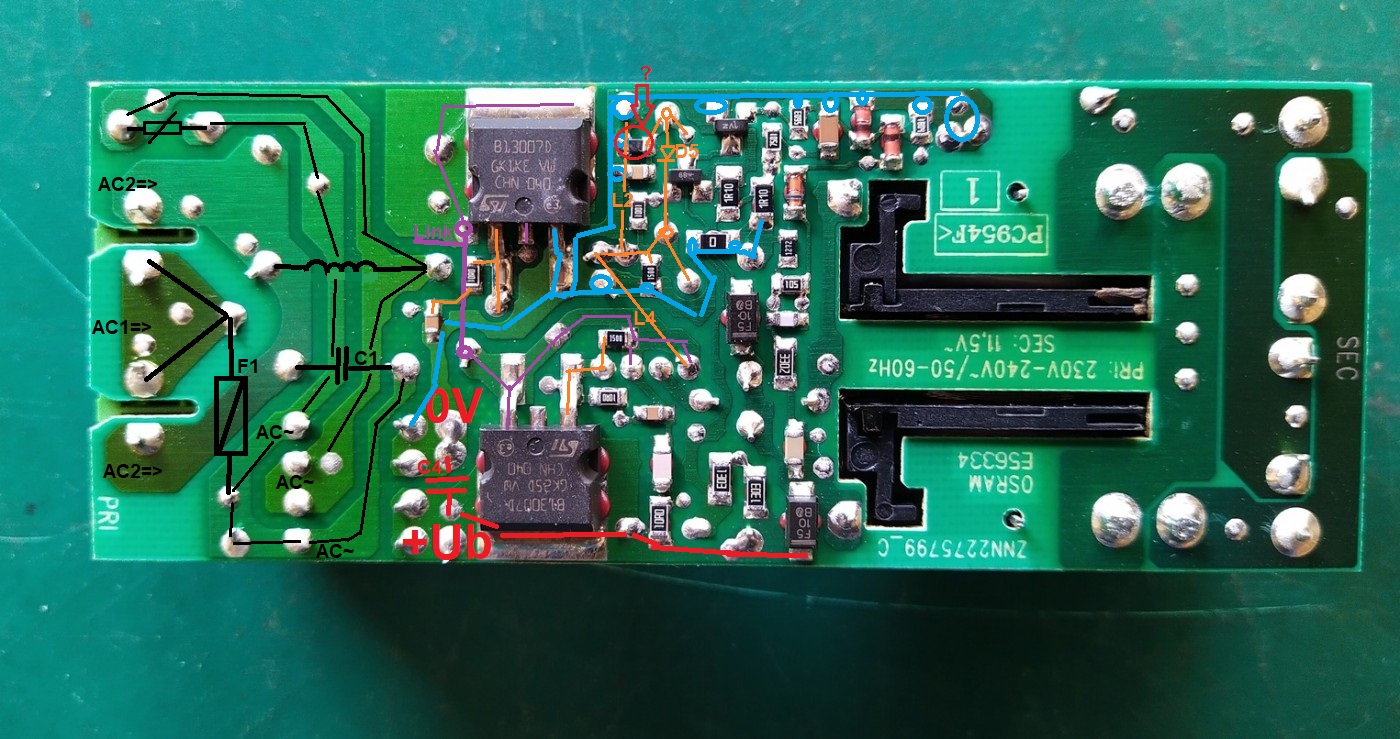

Bedankt voor scherpe foto's, hebben we wat aan.

Voor duidelijkheid, secondair is 11,5V AC,

Even aan puzzelen ,
Ik zie geen andere defecten als kleine weerstandje voor D5.
Aangegeven met rode pijl en ?
Zal iets van hoog Ohmig geweest zijn.
Controleer ook maar die D5.

Lijkt me de voeding voor de stuur logica.

Ronde spoel in midden, lijkt mij trigger spoel voor beide Transitoren.
Denk de STB13007D Datasheet.
