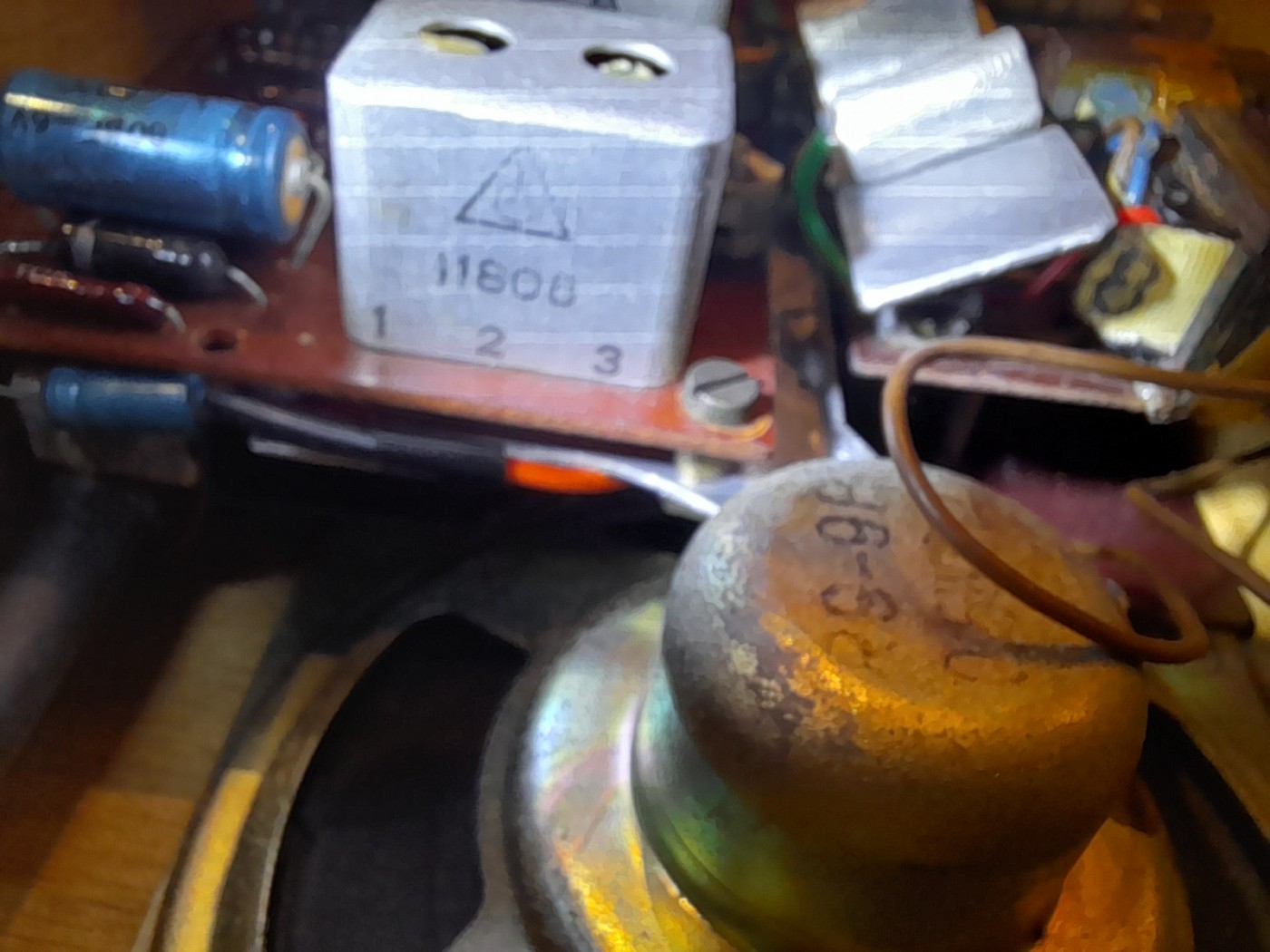

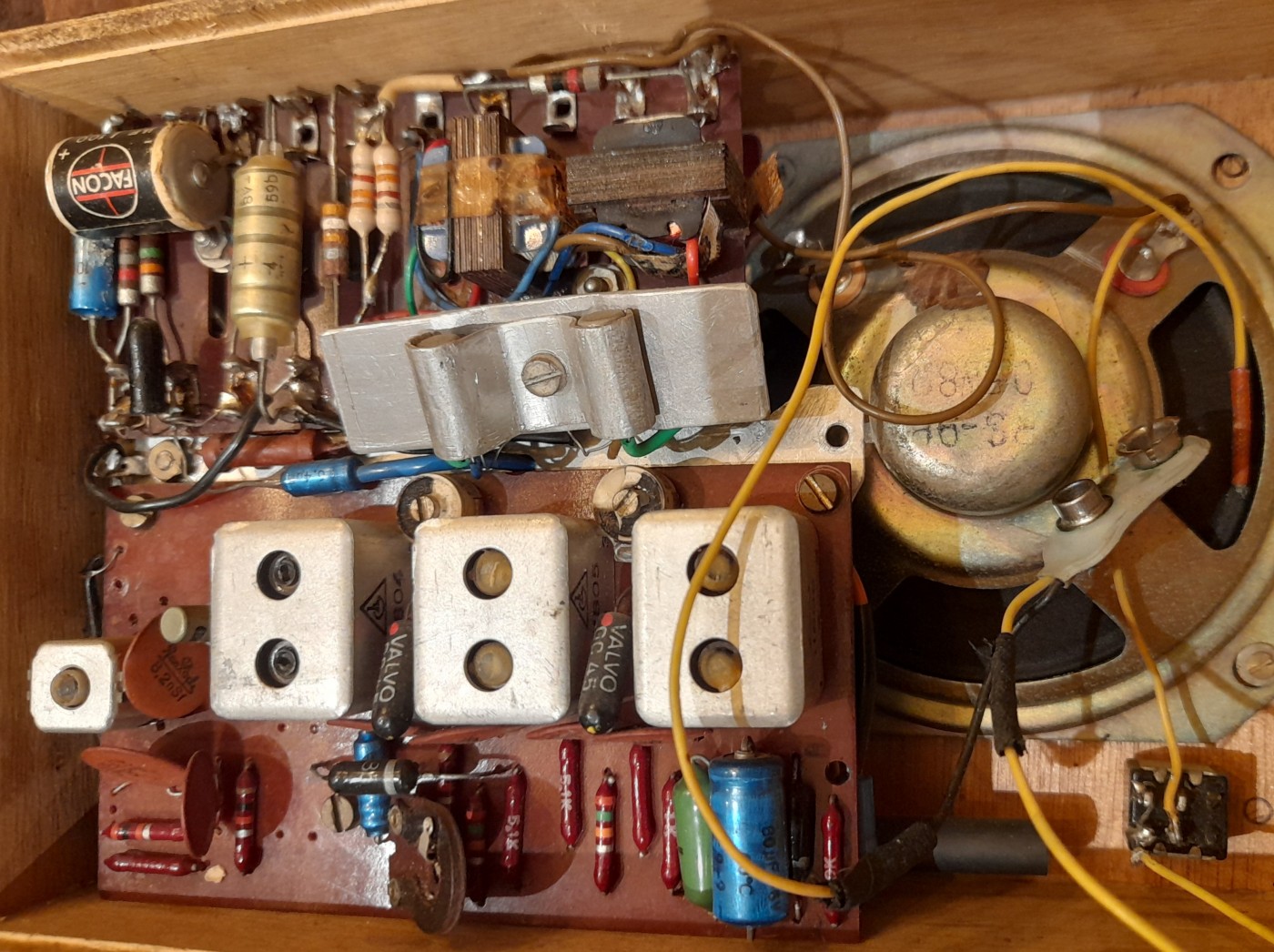

Wie kan helpen aan een schema van de zelfbouwradio op de foto? Deze radio is door mijn vader gebouwd en wil hem graag weer werkend krijgen (emotionele waarde). Een schema heb ik niet. De (-) draad van de 9V(?) voeding is afgebroken. Geen idee waar deze op moet. De (+) loopt via de schakelaar naar de speaker. Er zitten in ieder geval 7 transistoren. Waarvan 2x OC45. Het geluid gaat via 2 trafo's (AD9014 en AD9015) naar de speaker. De (-) aansluiten is als eerste het belangrijkst. Daarna moeten verschillende onderdelen vervangen worden. Waaronder iig een lekkende elco. De (-) durf ik niet lukraak op chassis aan te sluiten. Ik zie namelijk een elco. met de + erop zitten.
Het is waarschijnlijk geen compleet bouwpakket geweest, maar gebouwd met onderdelen die voorhanden waren. Vandaar waarschijnlijk de weerstanden parallel.
