Schema zelfbouw transistor radio (Algemeen)

door DirkInductie @, 13-12-2025, 19:19 (11 uur en 37 minuten geleden)
Gewijzigd door DirkInductie, 13-12-2025, 19:52

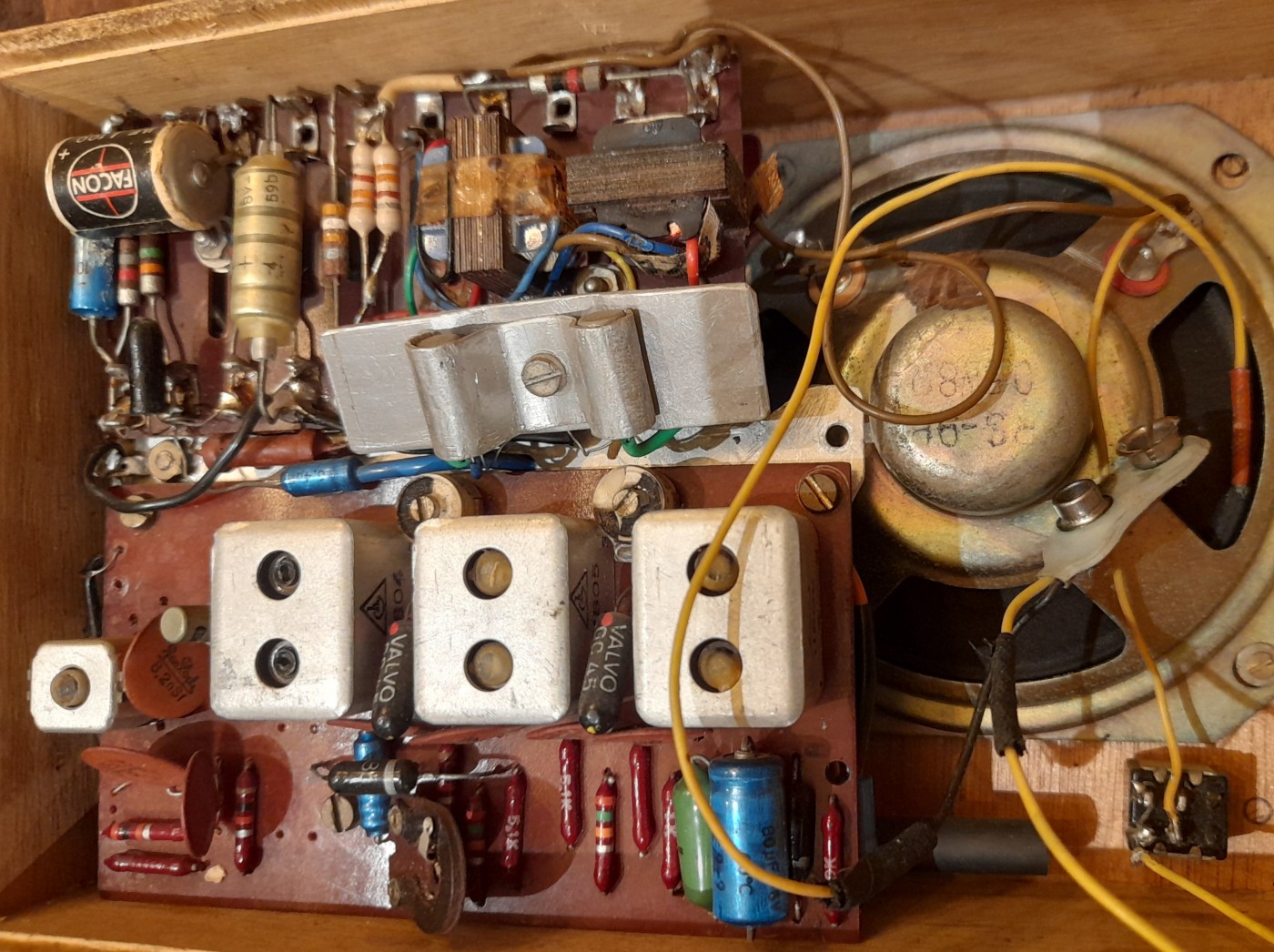

[image][image]Wie kan helpen aan een schema van de zelfbouwradio op de foto? Deze radio is door mijn vader gebouwd en wil hem graag weer werkend krijgen (emotionele waarde). Een schema heb ik niet. De (-) draad van de 9V(?) voeding is afgebroken. Geen idee waar deze op moet. De (+) loopt via de schakelaar naar de speaker. Er zitten in ieder geval 7 transistoren. Waarvan 2x OC45. Het geluid gaat via 2 trafo's (AD9014 en AD9015) naar de speaker. De (-) aansluiten is als eerste het belangrijkst. Daarna moeten verschillende onderdelen vervangen worden. Waaronder iig een lekkende elco. De (-) durf ik niet lukraak op chassis aan te sluiten. Ik zie namelijk een elco. met de + erop zitten.
Het is waarschijnlijk geen compleet bouwpakket geweest, maar gebouwd met onderdelen die voorhanden waren. Vandaar waarschijnlijk de weerstanden parallel.

Schema zelfbouw transistor radio

door DirkInductie @, 13-12-2025, 19:36 (11 uur en 20 minuten geleden) @ DirkInductie
Gewijzigd door DirkInductie, 13-12-2025, 19:39

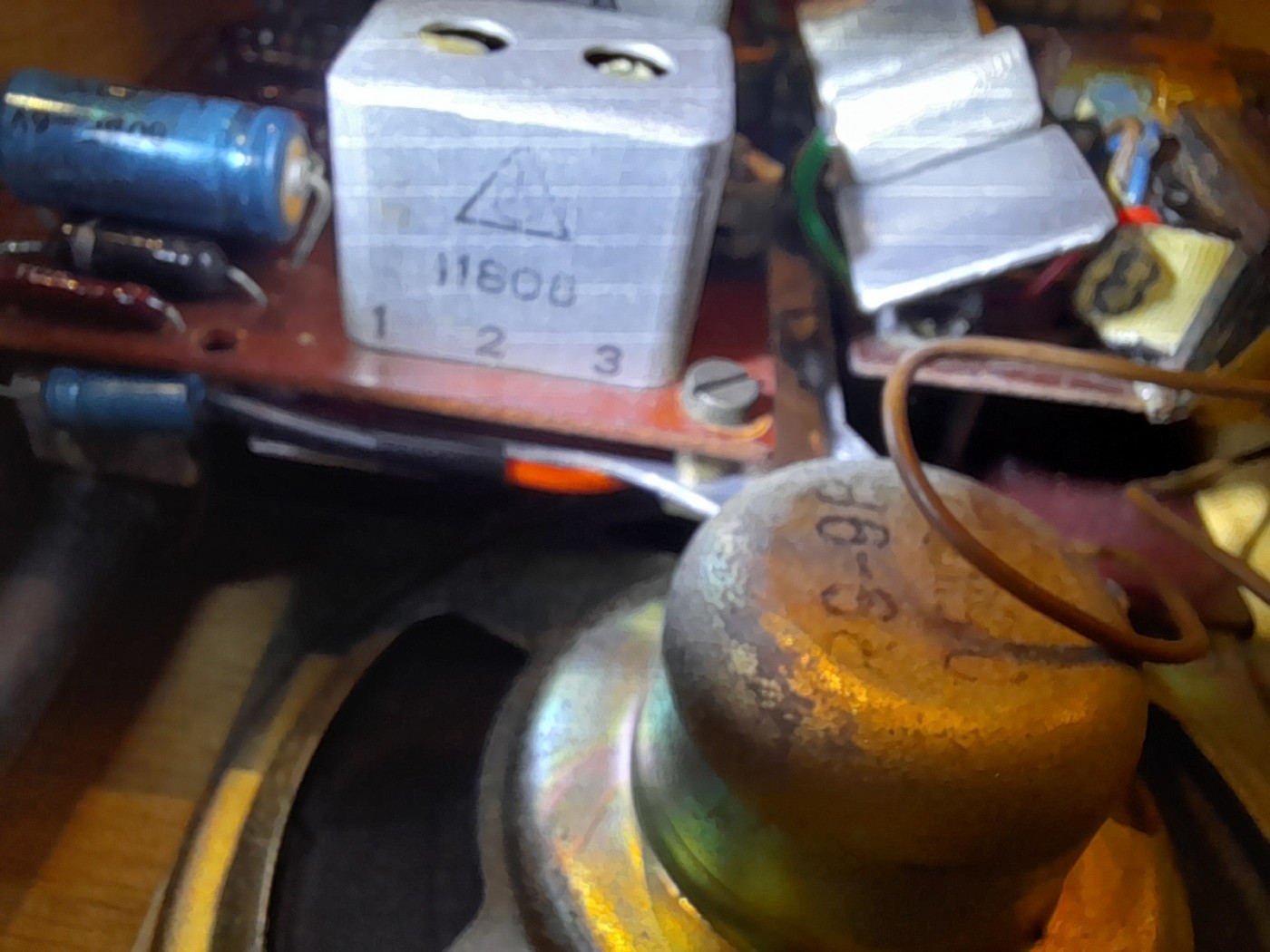

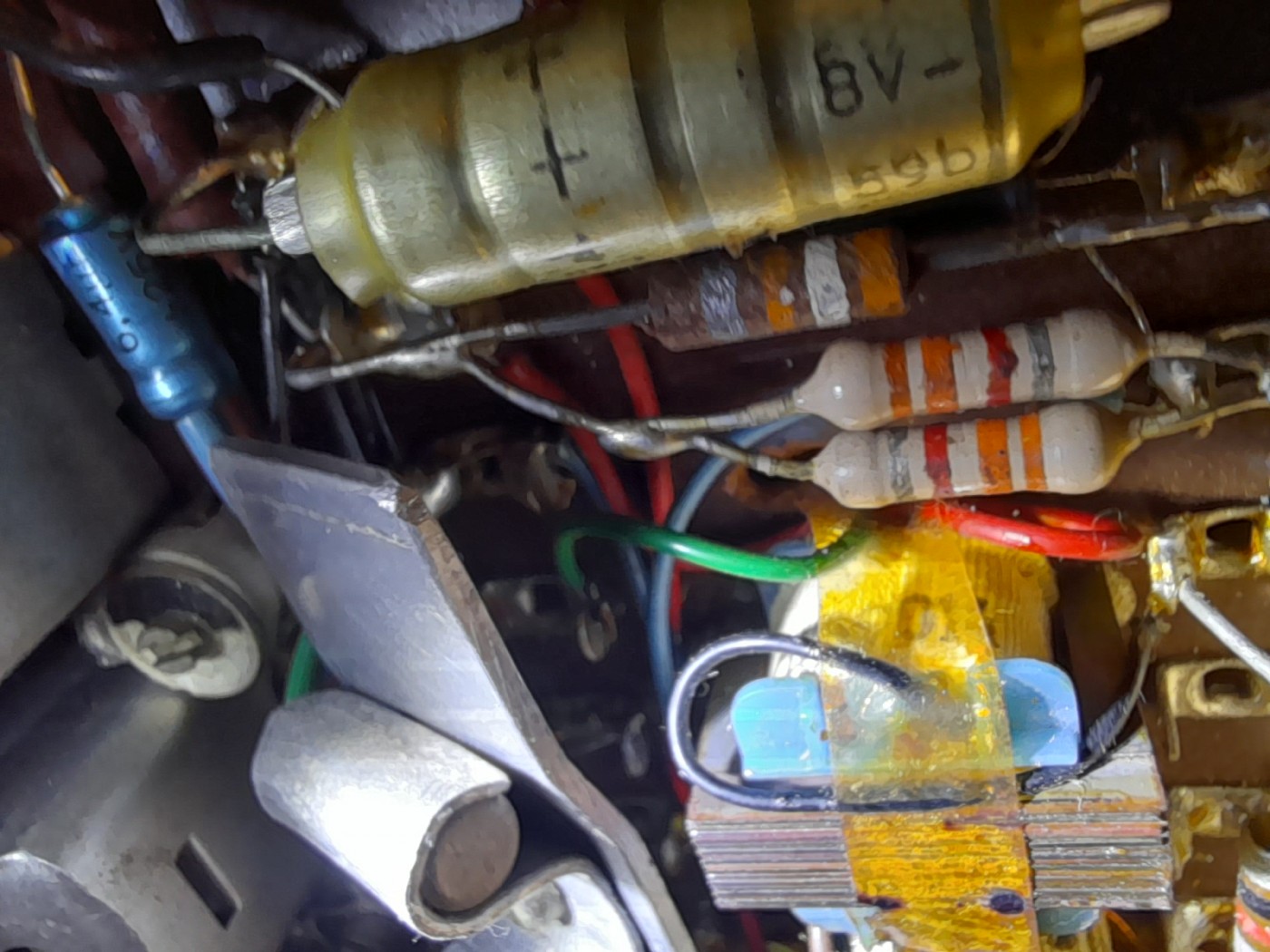

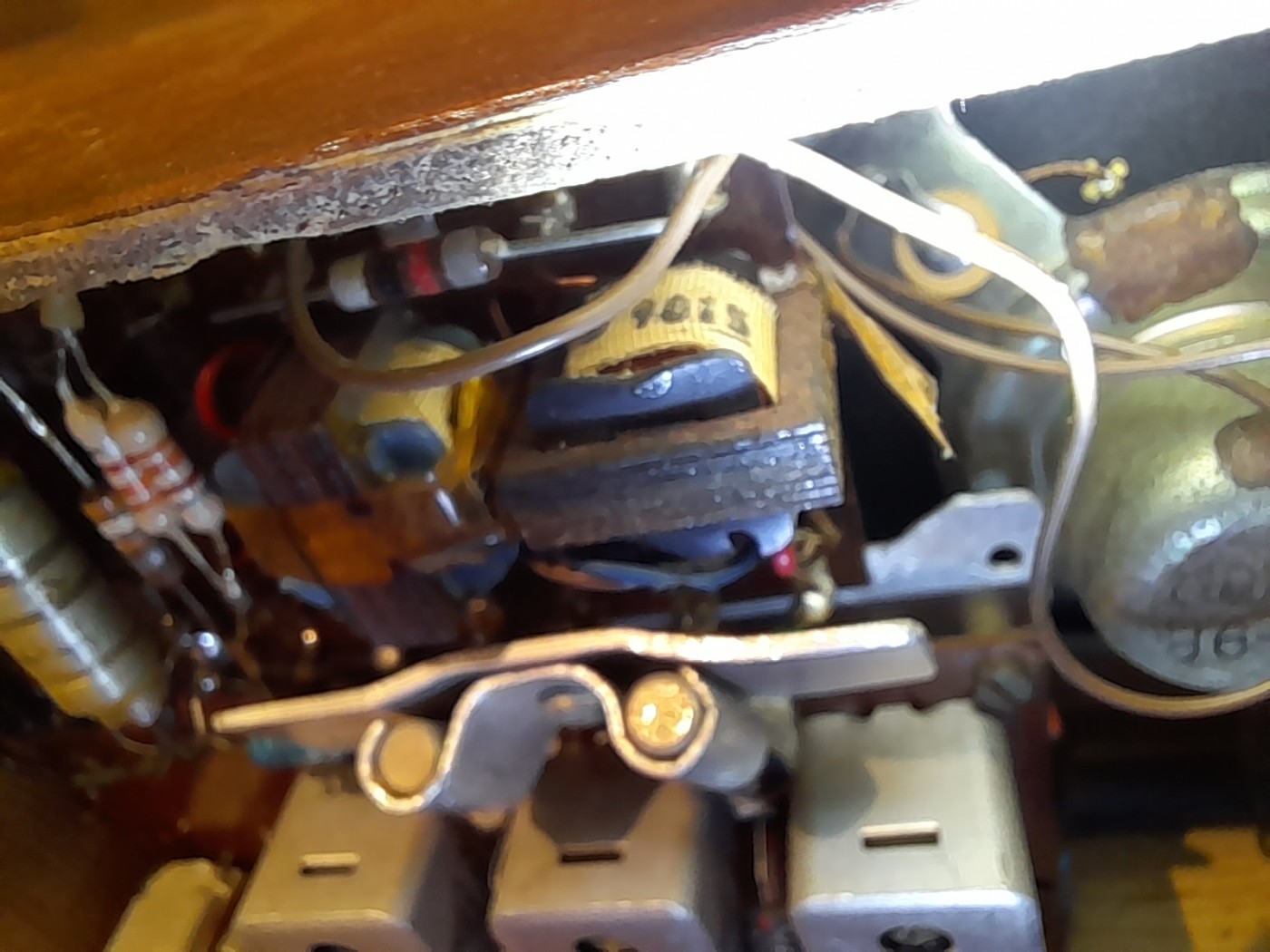

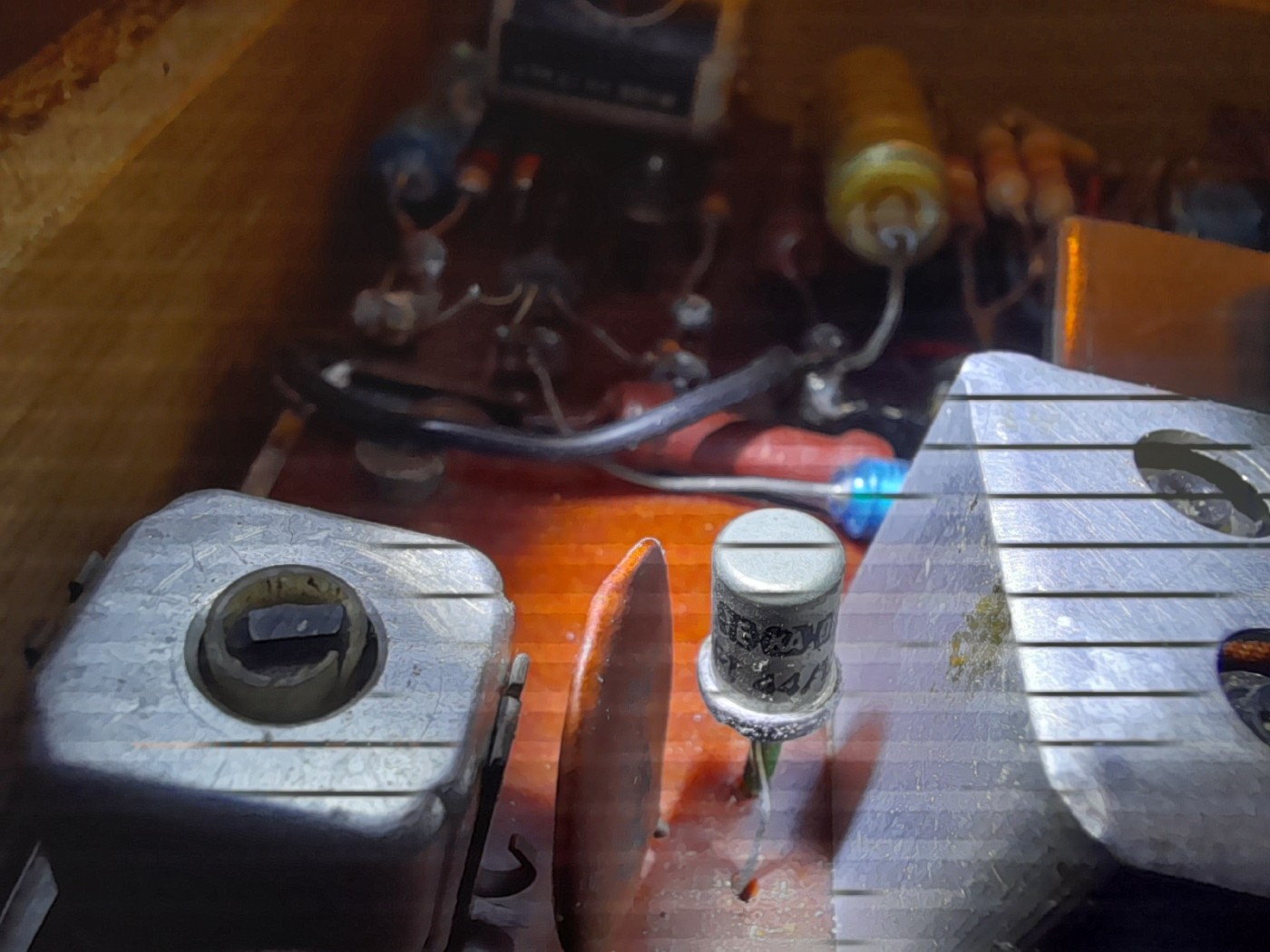

[image][image][image]

Schema zelfbouw transistor radio

door Bapaktua ⌂ @, Haarlem noord, 13-12-2025, 20:04 (10 uur en 52 minuten geleden) @ DirkInductie
Gewijzigd door Bapaktua, 13-12-2025, 20:11

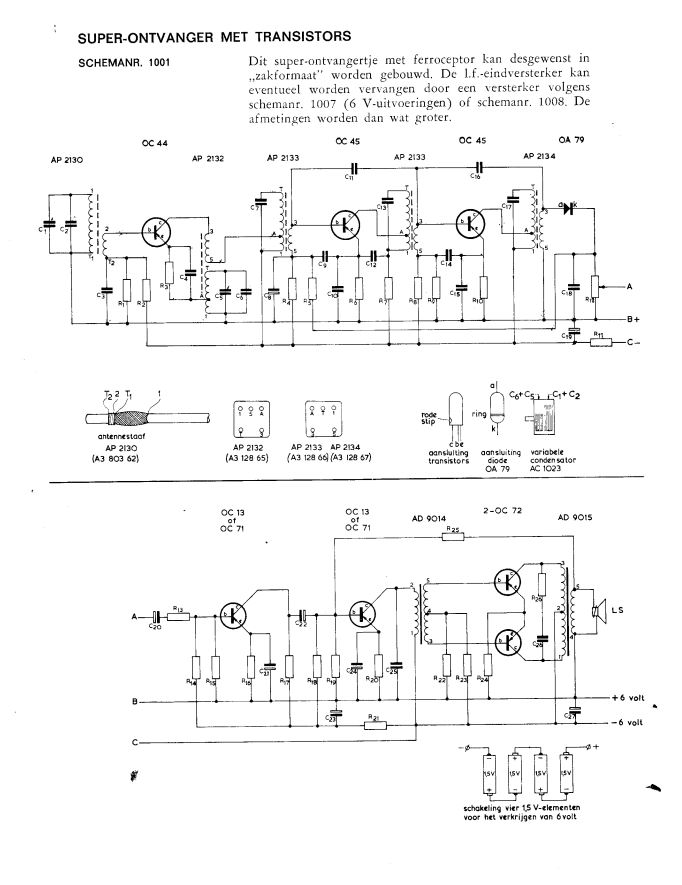

Zo te zien is dit een nagebouwde "kajak" van Philips.
Dat ontwerp heb ik zelf óók vroeger nagebouwd. Met OC44/45 en AD9014 en 9015 trafo.
Schema ontwerp staat in een Philips bouw project.
Op het NFOR forum heb ik in 2012 daarover een berichtje geplaatst. Zoek naar "zelfbouw Kajak radio"
ruud

Schema zelfbouw transistor radio

door Maurice ⌂ @, Dordrecht, 13-12-2025, 22:21 (8 uur en 36 minuten geleden) @ DirkInductie

Tja lastig dit soort zelfbouw.
In die jaren zoveel aanbod geweest.

Gezien de + aansluiting, let op in die jaren was gebruikelijk dat de + op
"chassis" zit.
Vandaar ook denk ik de + op luidspreker welke via bruin doorloopt naar trafo.
Deze gedraagt zich dan als de massa.

De - draad moet dan ergens op de voeding deel aangesloten worden.
Zeer goed mogelijk in de buurt van die lekkende dikke elko.

Is dus bij dit soort oude ontwerpen anders om redeneren.

Schema zelfbouw transistor radio

door DirkInductie @, 14-12-2025, 00:15 (6 uur en 41 minuten geleden) @ Maurice

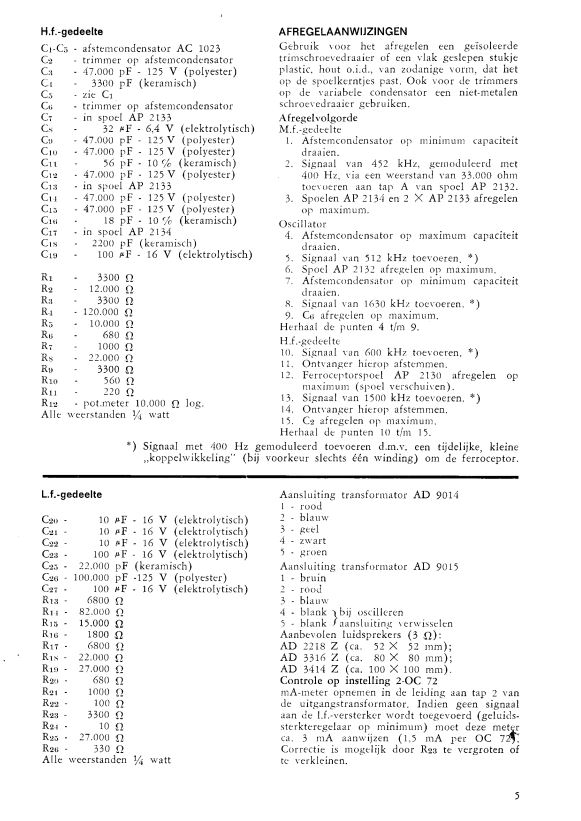

Dank, klopt als een bus, de lekkende elco, daar aangesloten. Verschillende elco's vervangen. Speelt best redelijk. Nog even verder zoeken naar t schema. Elco's hebbben rare waarden: 60u, 80u, 6,4u, 8u, 6,4u, 3,2u en 8u. Waar die vandaan te halen?
