Philips 49PUS7272 defect

Dacht eens proberen zo/n nieuwerwetse TV repareren.
Chassis QM17.3Ela

Klacht start niet op/zwart beeld.
Na wat onderzoek en meten, wel spanning op de LED lamp connector en activatie van LED
backlight signaal zie je ook opkomen, echter geen LED licht.

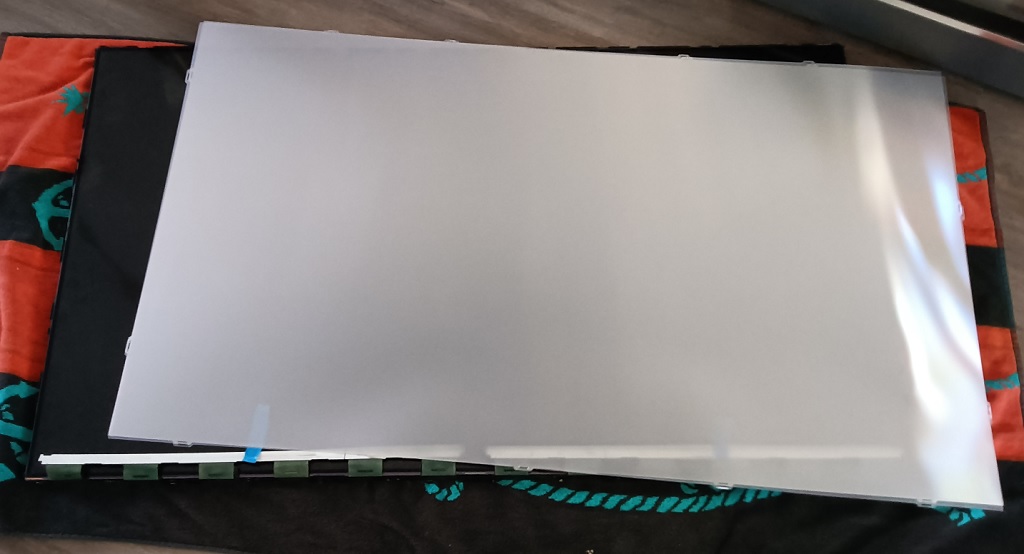

Dan eens dat gehele ding demonteren, wat een lap van een LCD scherm.
Moet je ook heel voorzichtig mee zijn , breekt zo.

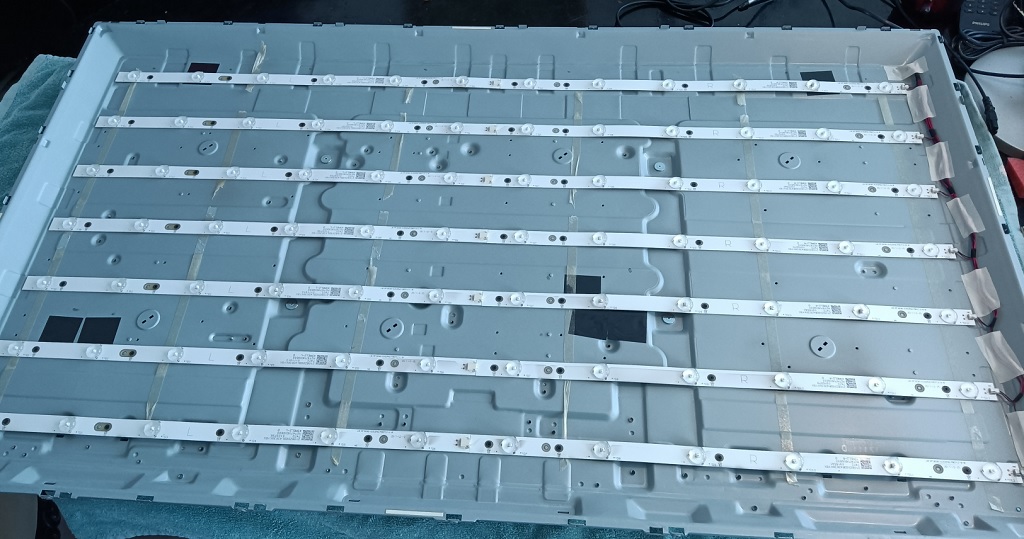

Na meeting van de enkele leds op de 14 strippen, bleek van elke strip er een LED defect te zijn.
Strip bestaat uit 2 delen ook.

Internet zoeken en zowaar voor leuke prijs de strips gevonden, besteld.
Middagje klieren met dubbelzijdig tape en veel schroefjes.

Spannende moment. En jawel hoor, Backlight springt keurig aan.

Helaas beeld zelf volledig zwart. Niets nada noppes.
Van alles geprobeerd ,resetten en dergelijke.

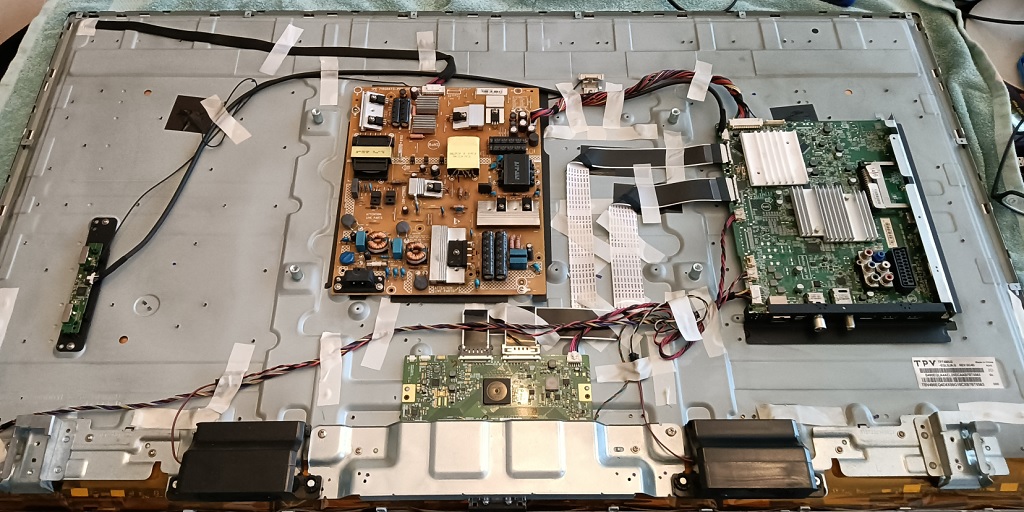

Stekkers nagezien, Opstarten met ON/OFF op de AB om te restten.

Ledje TN-Lock gaat zwak branden. Denk dat dat harder moet gaan branden, gezien overige LED op CPU bord.

Iemand nog een idee?

[image]
[image]
[image]
[image]

Reageer op dit bericht

429 keer gelezen

Hoi Maurice,

Het dunne scherm kan ook defect zijn zonder dat er effectief een barst zichtbaar is.
Dat was wat er bij mij fout ging door onvoldoende support tijdens terug monteren.

Dan zullen de interen laagjes misschien toch gescheurd zijn.

Groeten,

Peter

Reageer op dit bericht

363 keer gelezen

Peter,

Ik was nog wel super voorzichtig met dat scherm.
Heel secuur opgepakt, zonder veel buigen enz.

Maar goed kan inderdaad.

Reageer op dit bericht

323 keer gelezen

Als er helemaal geen beeld is (volledig zwart) lijkt me de kans klein dat het scherm stuk is. Dan zijn er vrijwel altijd wel patronen te zien.

Reageer op dit bericht

319 keer gelezen

Maarten,
Scherm is geheel zwart, uiteraard schijnt de backlight er doorheen.
Maar geen pikkeltje op scherm te zien.

Ook geen flits van een opstart.
Kleuren van de ambilight gaan wel aan en lijken ook in kleur te veranderen.

Reageer op dit bericht

296 keer gelezen

Ik zou eens meten of de TCON nog spanning krijgt. Misschien een van de bandkabels van mainboard naar TCON niet helemaal lekker meer? Of zekering op de TCON stuk.

Reageer op dit bericht

285 keer gelezen

Heb keurig spanning en zekeringetje is ook heel.

2 bandkabels ook al 4x nagekeken.
Ook die naar het scherm.

de 2 printen van scherm zelf had ik direct al heel voorzichtig omgebogen en met plakker
gezekerd voor uitnemen van gehele scherm.

Als toch evt scherm een barst zou hebben of anders zou toch op zijn minst een ster te zien zijn.
half beeld of strepen.

Ook met fouten toch ook strepen, verkleuring.
Heb toch diverse TFT schermen gezien van val schade of breuk waar toch ieder geval
een reactie van scherm zou zijn.

Moet nog meten of ik wat data op die bandkabels zie.

Reageer op dit bericht

229 keer gelezen

Hoi Maurice,

Ik vind het al bijzonder knap dat je de led strips hebt kunnen vervangen.
Ik dacht dat dat een No Go was.

Ik heb ook zo n tv (samsung UE50KU5000W)(op dit moment uit elkaar liggen.
Herkomst onbekend, eerder aan gewerkt door "onbekend"
Mochten de led strips niet werkend zijn dan beschouw ik het als afgeschreven.
Mochten de led strips wel werken dan rest nog het probleem van de reparatie van het board.
Zal jouw reparatie blijven volgen.
gr Frans

[image]
[image]

Reageer op dit bericht

364 keer gelezen

Leds kun je per stuk meten op de stripen met je digitale meter standje diode.
Zie je zo of ledje heel is.

Kosten strips is echt de moeite.
Was binnen week nog binnen ook.

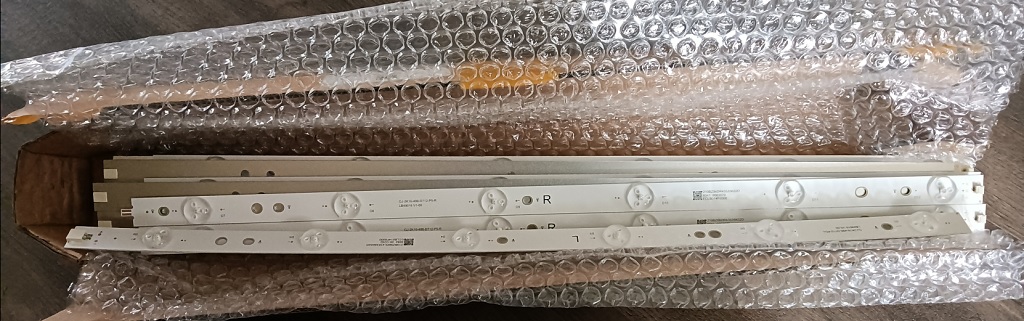

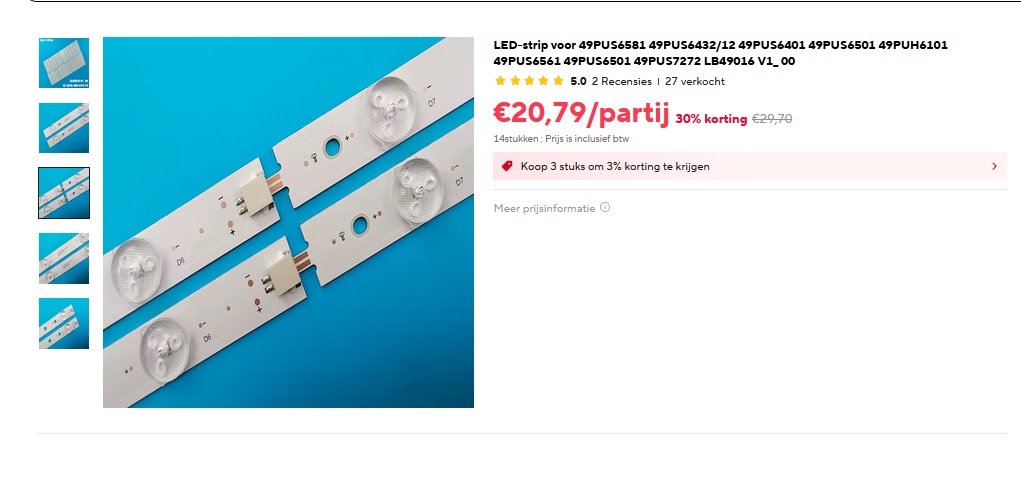

Hier de complete partij strips voor mijn betreffende toestel.

Elders overigens per stripje €7,- of euro meer ivm type links rechts, dacht links 7.- rechts 8,-.
Dat dan x14 stuks 7 links en 7 rechts
Wel even een verschilletje als je even door zoekt.
25,- met verzend of dikke 100,- +verzend.

[image]

Reageer op dit bericht

319 keer gelezen

Leds kun je per stuk meten op de stripen met je digitale meter standje diode.
Zie je zo of ledje heel is.

Kosten strips is echt de moeite.
Was binnen week nog binnen ook.

Hier de complete partij strips voor mijn betreffende toestel.

Elders overigens per stripje €7,- of euro meer ivm type links rechts, dacht links 7.- rechts 8,-.
Dat dan x14 stuks 7 links en 7 rechts
Wel even een verschilletje als je even door zoekt.
25,- met verzend of dikke 100,- +verzend.

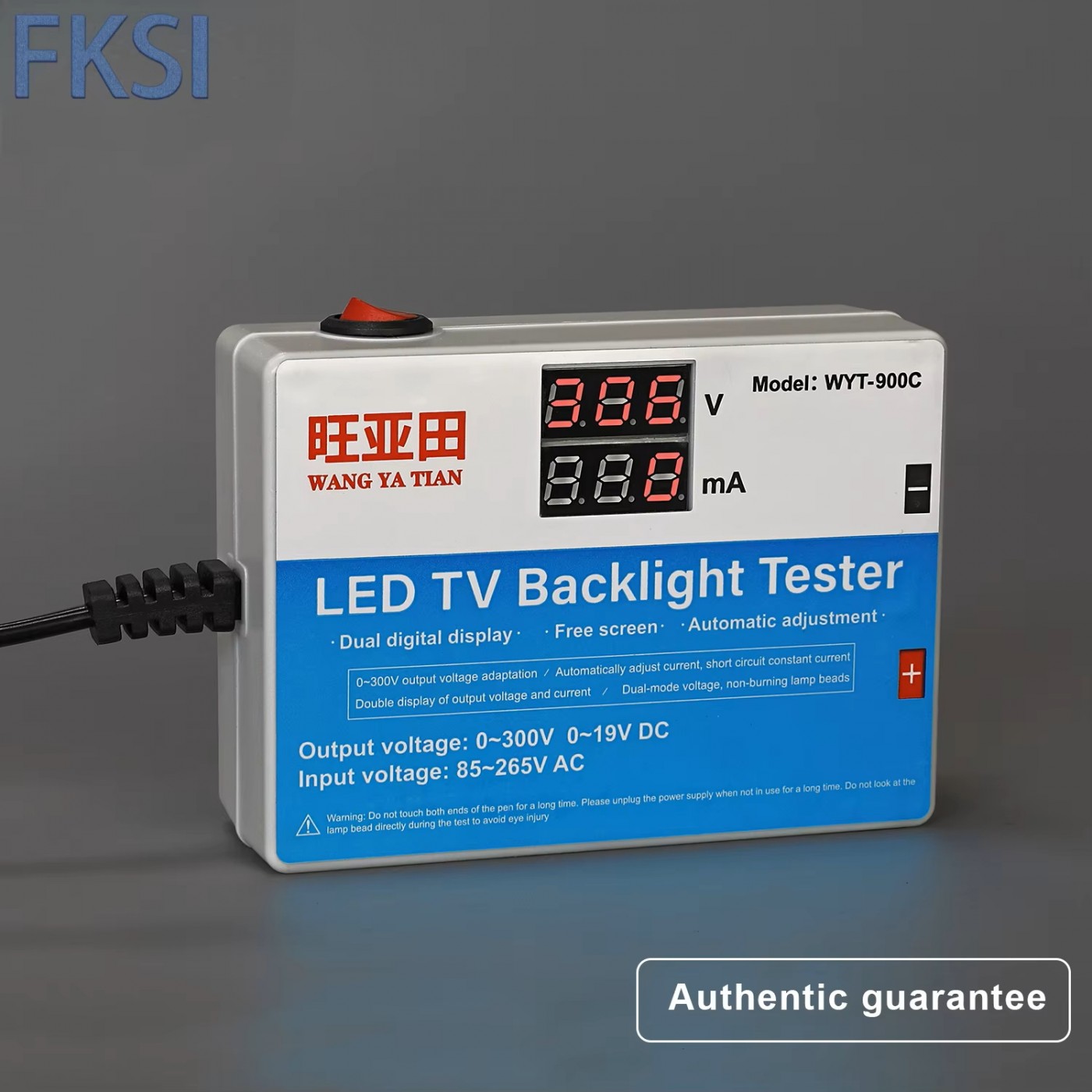

Ik heb het volgende stukje gereedschap ervoor, maar nog niet gebruikt, dus zien hoe dat gaat, ik heb de leds niet bloot gelegd zoals jij, en op deze manier zou ik kunnen zien op de strips al dan niet goed werkend zijn.
Groet Frans

[image]

Reageer op dit bericht

323 keer gelezen

Kan inderdaad.

Maar gewoon per ledje testen werkt ook prima,

Dan weet je ook wel ledje defect is.
Ivt kun je dat ledje dan overbruggen met een 3,3V zenertje.

Maar als er spanning op de aanvoerdraad staat moet die bar aan gaan.

Ik had gewoon spanning op elke strip staan.

Maar goed, met die tester is handige ook hoef je niet eerst ding te demonteren.
Plug ledstrips loshalen op voeding print en je tester per strip ar aan hangen.

Reageer op dit bericht

306 keer gelezen

Zo'n tester werkt prima, maar let op dat de isolatie naar de netspanning niet altijd even lekker is bij dit soort apparaten. Dus achter een scheidingstrafo gebruiken of de pennen niet aanraken.

Reageer op dit bericht

283 keer gelezen

Zo'n tester werkt prima, maar let op dat de isolatie naar de netspanning niet altijd even lekker is bij dit soort apparaten. Dus achter een scheidingstrafo gebruiken of de pennen niet aanraken.

Bedankt voor de tip Maarten, ik hebb een scheidingstrafo.
mvg
Frans

Reageer op dit bericht

268 keer gelezen
