Sony BVH-1100A aanwinst. (Toestel of techniek)

door Hans van Kampen , Voorhout, 11-04-2026, 16:09 (2 uur en 23 minuten geleden)

Hallo forumlezers,

Al langer op mijn verlanglijstje staand en toch op mijn pad gekomen een overigens met 2 man al haast niet te tillen SONY BVH-1100A 1 inch tape videorecorder die niet zo'n mooi plaatje geeft als je telefoon maar goed, leuk voor de vintage broadcast video verzamelaar als ik en er overigens geen meerdere van hoef te hebben want ik heb houten vloeren

Uit het oosten des lands opgehaald en in delen gedemonteerd en thuis weer gemonteerd want is in drie delen uit elkaar te halen met de nodige kabelboom stekkers los te nemen.

Alles is verder ontdaan van stof, zeker bij de ventilatorroosters.

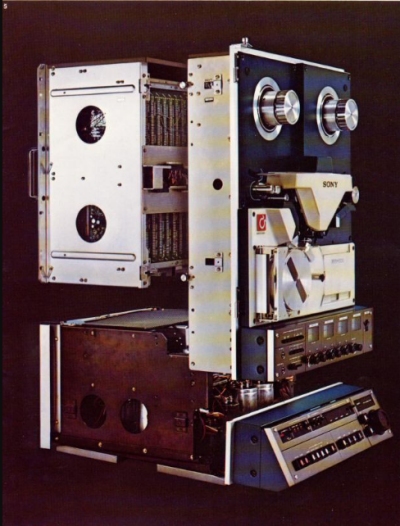

Afbeelding: labguysworld.com

De mechanische bak, bak met elektronica en de onderbak met eveneens elektronica, voeding en bediening.

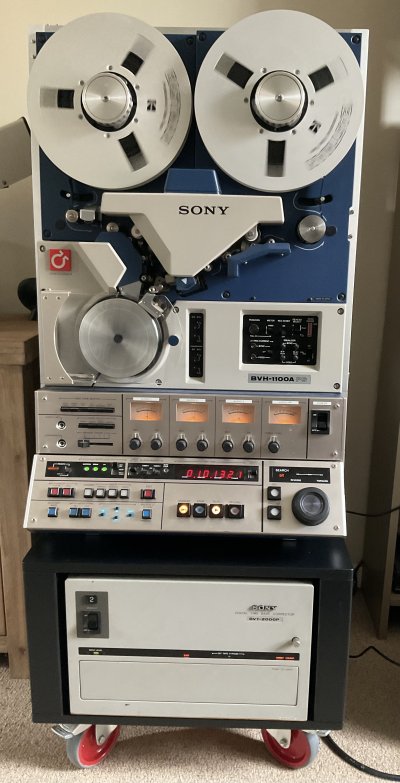

Foto mijn gehele machine draaiend met er onder de TBC unit.

Het kabinet op wielen heb ik zelf vervaardigd op maat en zwart geschilderd en voorzien van wielen die ik rood heb gespoten.

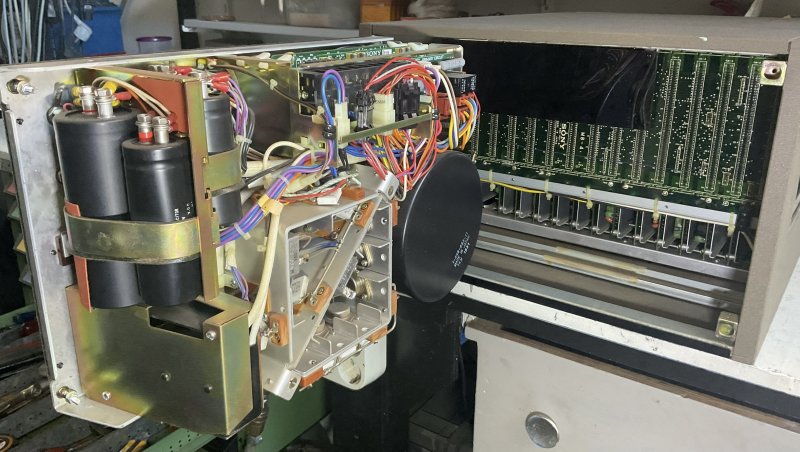

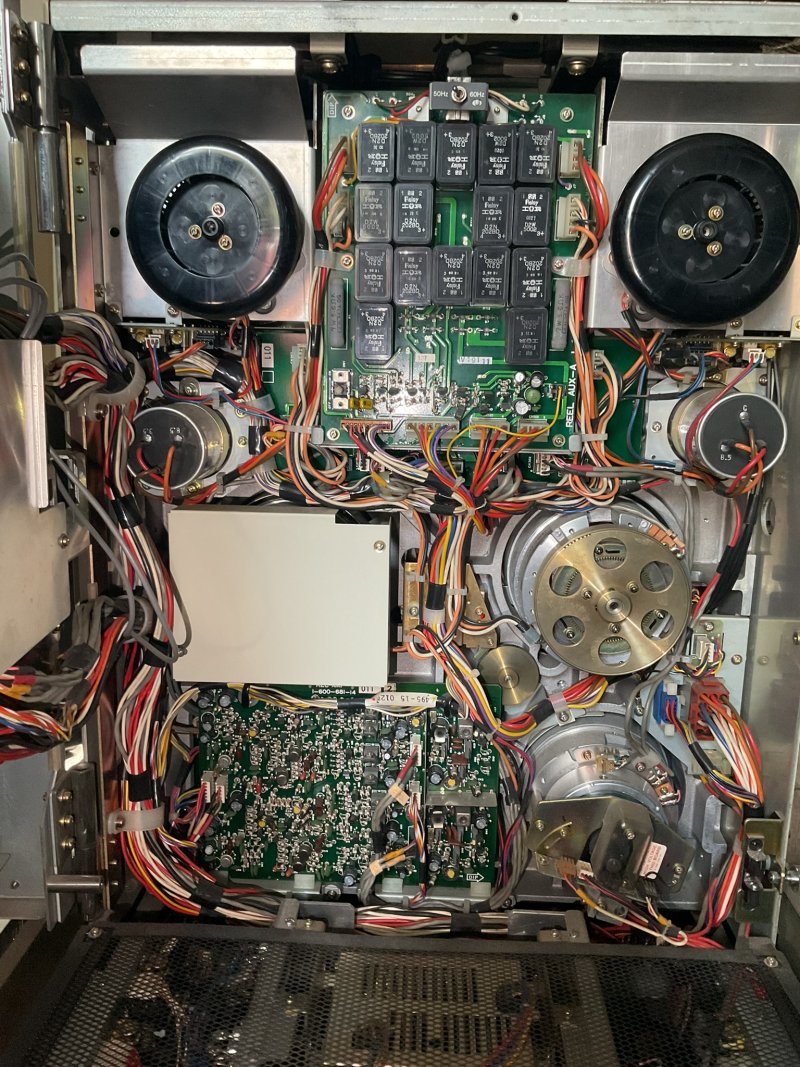

Binnenkant van het mechanische deel van de machine, let bovenin tussen de spindelmotoren op het board met 16 stuks(!) relais.

Alles zonder snaren direct aangedreven en het zal duidelijk zijn dat iedere motor zijn eigen besturings board heeft.

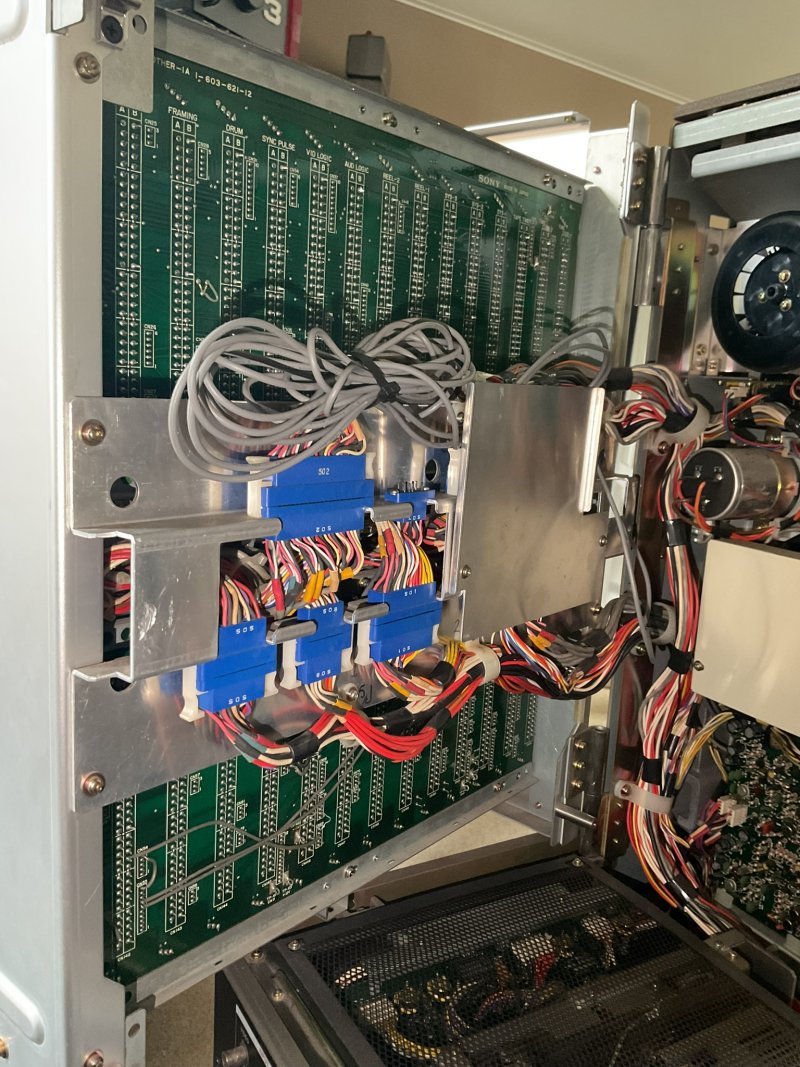

Achterkant van de open geklapte bak met 2 rijen boards (andere kant).
Waar die te lange gebundelde grijze kabel voor dient is mij een raadsel maar wie het weet mag het zeggen.

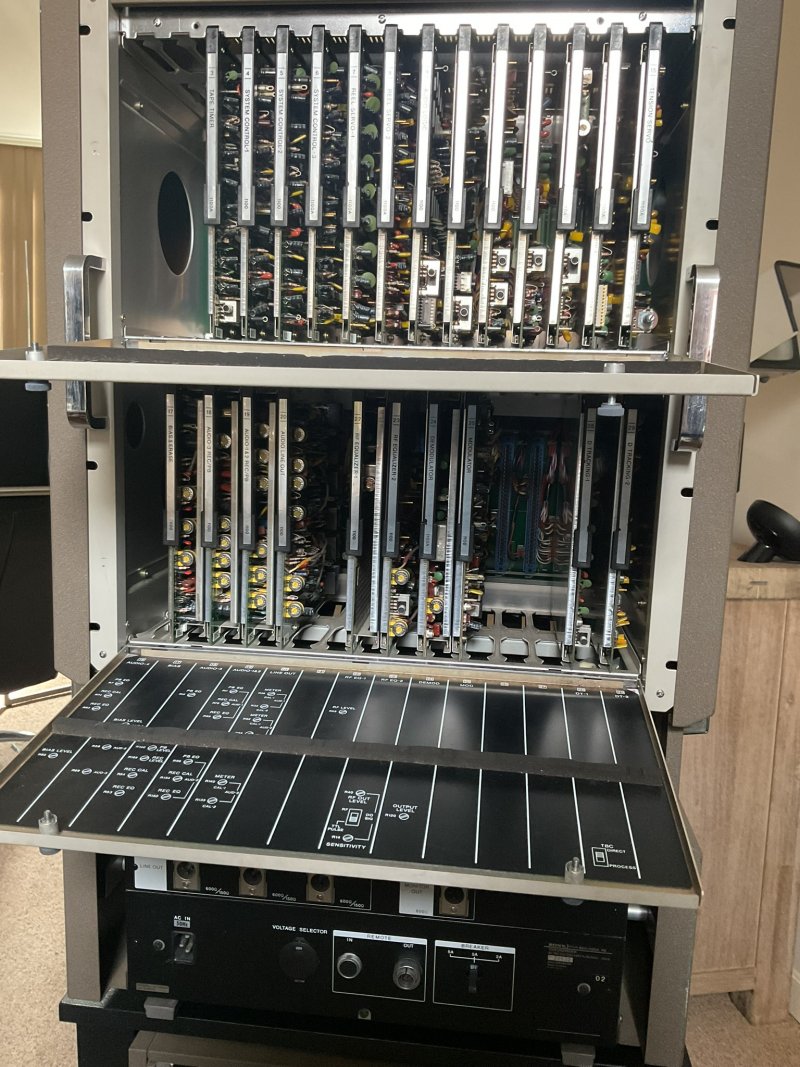

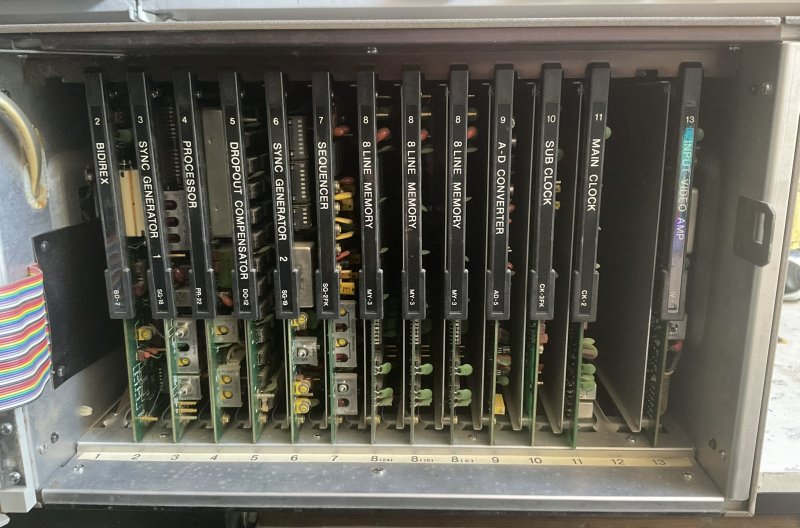

2 kasten met elektronica geopend. De lege plaatsen zijn waarschijnlijk voor custom uitbreidings mogelijkheden, er staat veelal ook niets bij waarvoor.

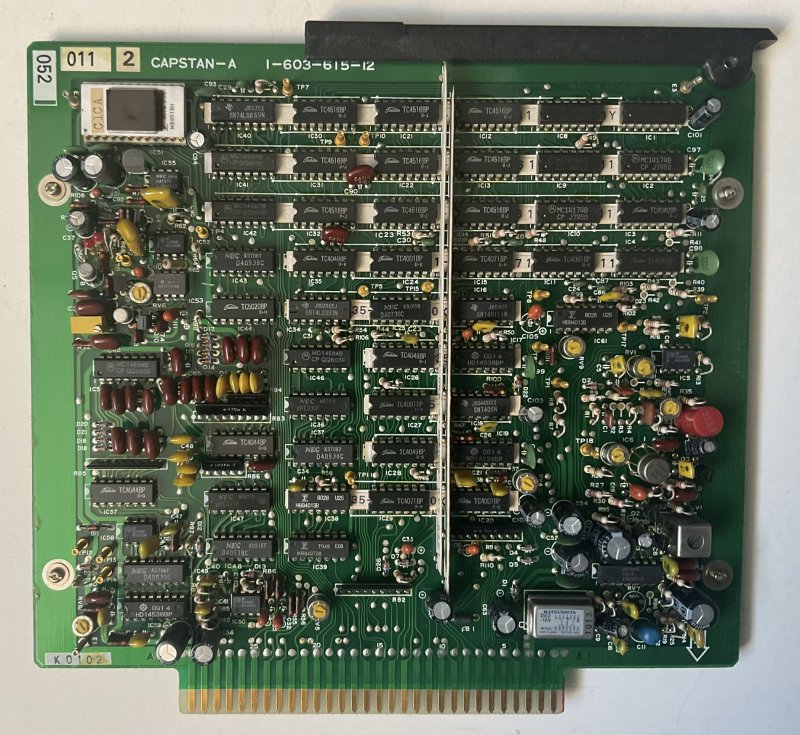

Zomaar een board en deze voor de capstan servo.

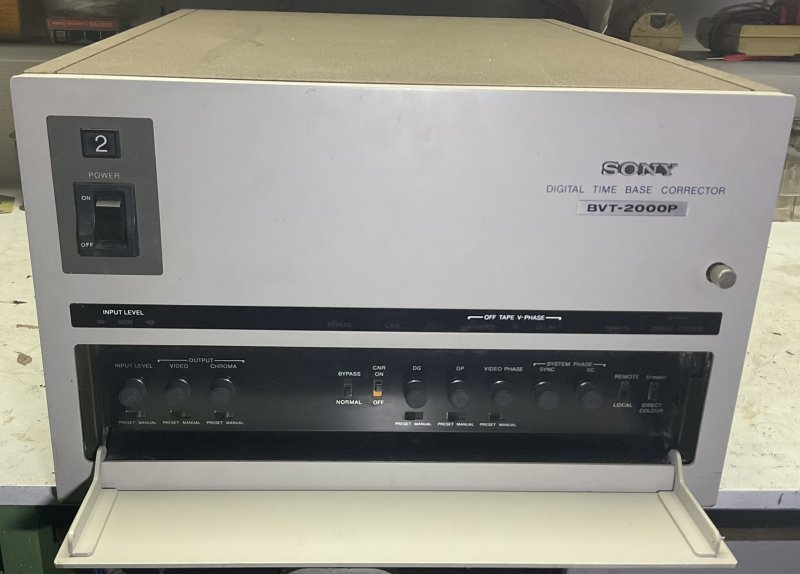

En met deze naar schatting 150 kilogram zware recorder ben je er nog niet wat er hoort nog een met 2 man (vier handvasten) te tillen TBC corrector bij.

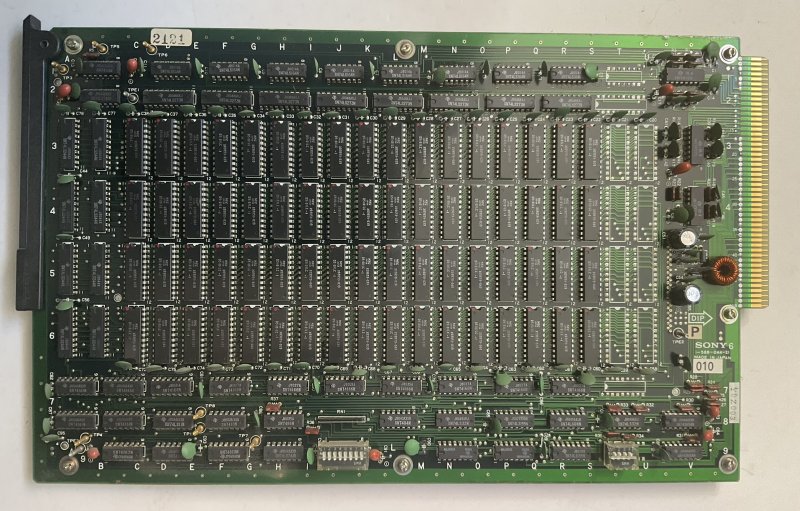

Ook weer vele printplaten als deze onder afgebeeld.

Ultiem jaren 70 techniek met ontelbare IC's als deze.

Achterkant TBC met voeding uit geklapt met 'n enorme grote ronde trafo.

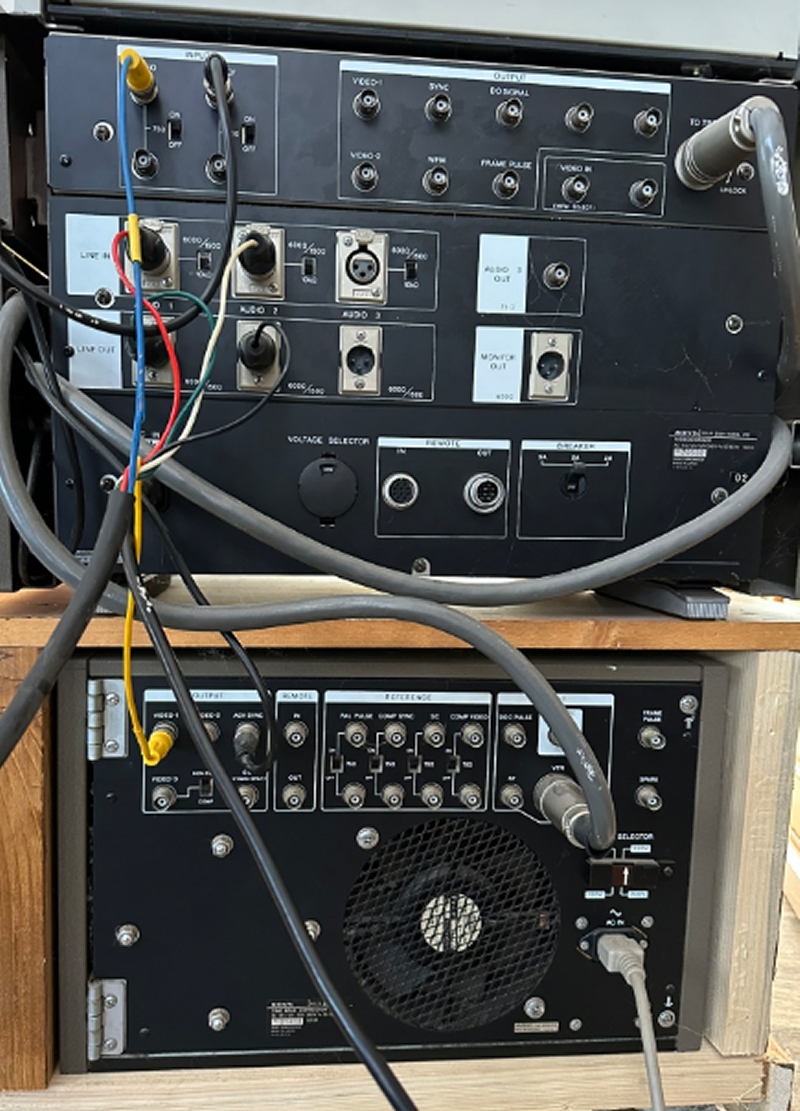

Aansluitingen achterop voor het ophalen gefotografeerd.

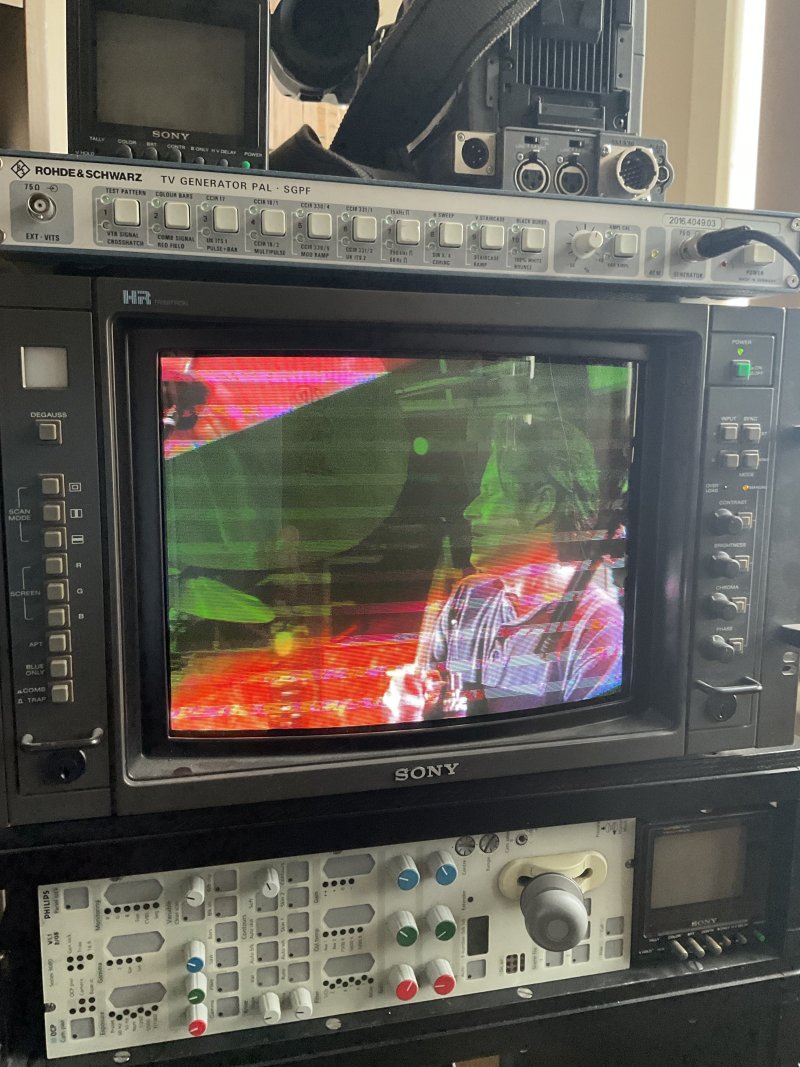

Het plaatje wat er uit komt is nog niet je dat want je kijkt door grijze luxaflex heen, verder ziet het beeld door de digitale camera van mijn telefoon er raar uit (met moire) maar in het echt verder strak.

De machine (loopwerk) en de koppen zullen verder nog worden gereinigd.

Zomaar weer even wat ik wilde delen.

--
Hans van Kampen
