RegistrerenHoe werkt deze versterker stroombron berekening ? (Toestel of techniek)
door J. Kanters
, 14-05-2026, 16:59 (7 uur en 10 minuten geleden)

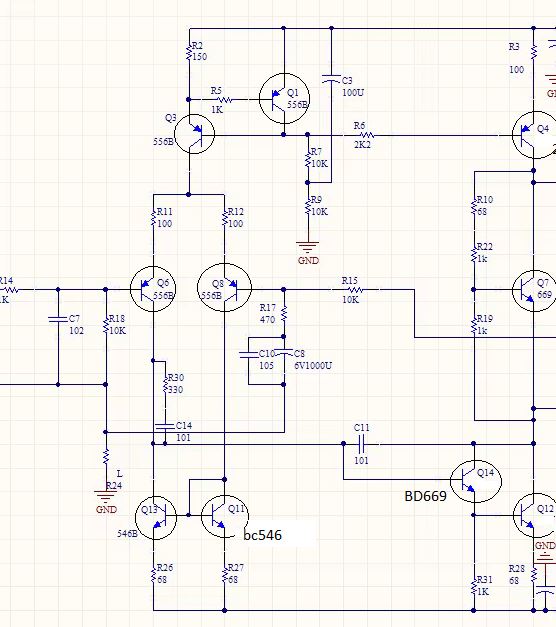

Deze versterker heeft stroombronnen. Deze met transistors die om en om aan elkaar vastzitten.
Ik heb wat meer stroom nodig maar R7 verkleinen had geen effect. De bovenste lijn is =45v.
Kan je dit berekenen voordat alles fout gaat ?
![[image]](images/uploaded/202605141457226a05e2d26717b.jpg)
Hoe werkt deze versterker stroombron berekening ?
door Piet van der Pol , 14-05-2026, 17:28 (6 uur en 41 minuten geleden) @ J. Kanters
Plaats eens het complete schema. Nu verdwijnen er lijntjes in de lege ruimte.
Piet
Hoe werkt deze versterker stroombron berekening ?
door PE9ZZ
, Amsterdam-West, 14-05-2026, 18:27 (5 uur en 42 minuten geleden) @ J. Kanters
Ik heb wat meer stroom nodig maar R7 verkleinen had geen effect. De bovenste lijn is =45v.
Dat is logisch. Die zorgt er alleen maar voor dat de stroombrontorren Q1 en Q3 (waar is Q2?) genoeg stroom krijgen om stroombron te zijn. Je wilt R2 verkleinen voor meer stroom. Zit dit in één of andere sim?
En ja, het hele schema (of de sim file) wil ook wel helpen alhoewel dat meer ter leringhe ende vermaeck zal zijn. De missende torrennummers, de onderste rail die vast -45 V is?
Tjerk, 9ZZ
Hoe werkt deze versterker stroombron berekening ?
door Goldline , Oranjedorp, 14-05-2026, 18:44 (5 uur en 25 minuten geleden) @ J. Kanters
Bedoel je meer ruststroom door de eindtorren, richting klasse a ?
--
Cees PA1DBA
Hoe werkt deze versterker stroombron berekening?
door PE9ZZ , Amsterdam-West, 14-05-2026, 19:19 (4 uur en 50 minuten geleden) @ Goldline
Gewijzigd door PE9ZZ, 14-05-2026, 20:08
Zou op zich kunnen maar R7 heeft niks met de (niet zichtbare) eindtorren van doen.
Tjerk, 9ZZ
Hoe werkt deze versterker stroombron berekening?
door Goldline , Oranjedorp, 14-05-2026, 21:13 (2 uur en 56 minuten geleden) @ PE9ZZ
Inderdaad, dan zou je van r22/r19 een instelpotmeter kunnen maken.
--
Cees PA1DBA
Hoe werkt deze versterker stroombron berekening ?
door MarcelvdG , 14-05-2026, 22:01 (2 uur en 8 minuten geleden) @ J. Kanters
Gewijzigd door MarcelvdG, 14-05-2026, 22:51
Bij goede benadering is de stroom uit de stroombron Q3 de emitter-basisspanning van Q1 gedeeld door R2. Ongeveer 4,4 mA dus.
De stroom uit Q4 is ongeveer de som van de emitter-basisspanningen van Q1 en Q3 min die van Q4, en dat dan gedeeld door R3. Kortom, ongeveer 6,5 mA.
R30 en C14 zijn overigens wat merkwaardig aangesloten.
