Zelfbouw-AM-zender voor 25m! (Algemeen)

door PE9ZZ , Amsterdam-West, 04-10-2026, 07:33 (13 uur en 58 minuten geleden) @ kris

grappig is dat Q2, die in het originele schema een NPN emittorvolger is door de bouwer vervangen is door een PNP. Hij beschrijft dat het daarmee wel werkt, maar als je even naar het schema kijkt, hij is niet aangesloten..

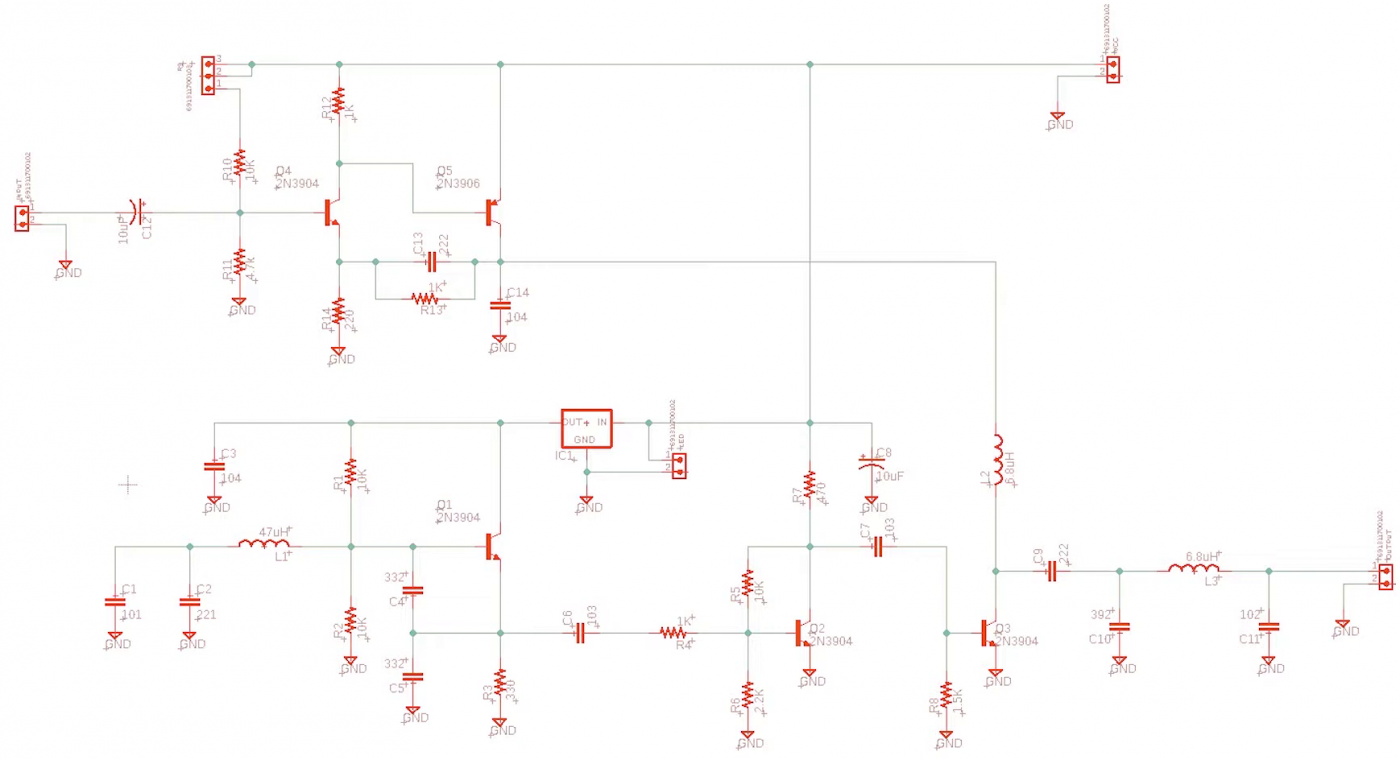

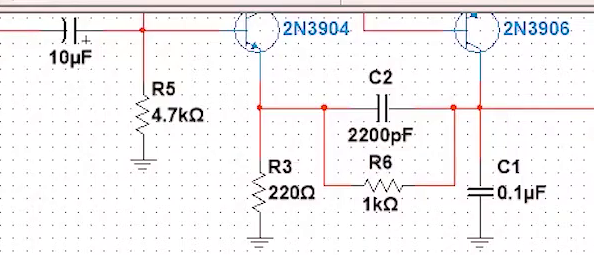

Het is Q5 (in de sim inderdaad Q2) en hij is wel degelijk aangesloten. De digitale klodder soldeer is wat klein uitgevallen:

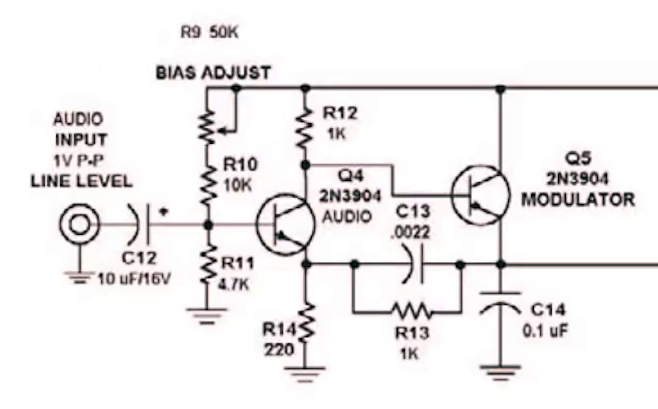

In het boek staat het echt verkeerd want die schakeling werkt niet zo:

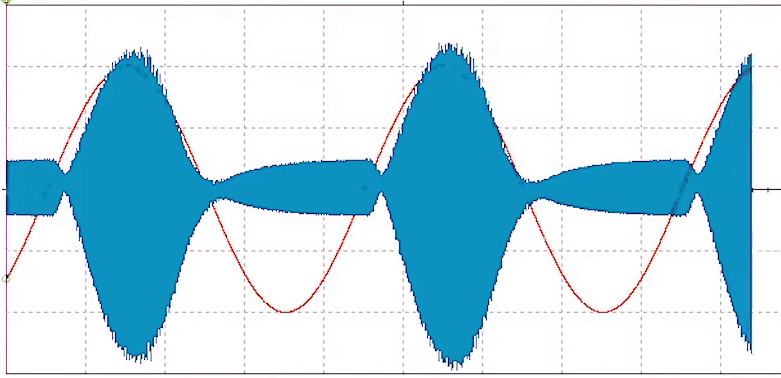

Maar in de sim gaat het wel grondig fout. Dit is duidelijk veel te hard ingestuurd:

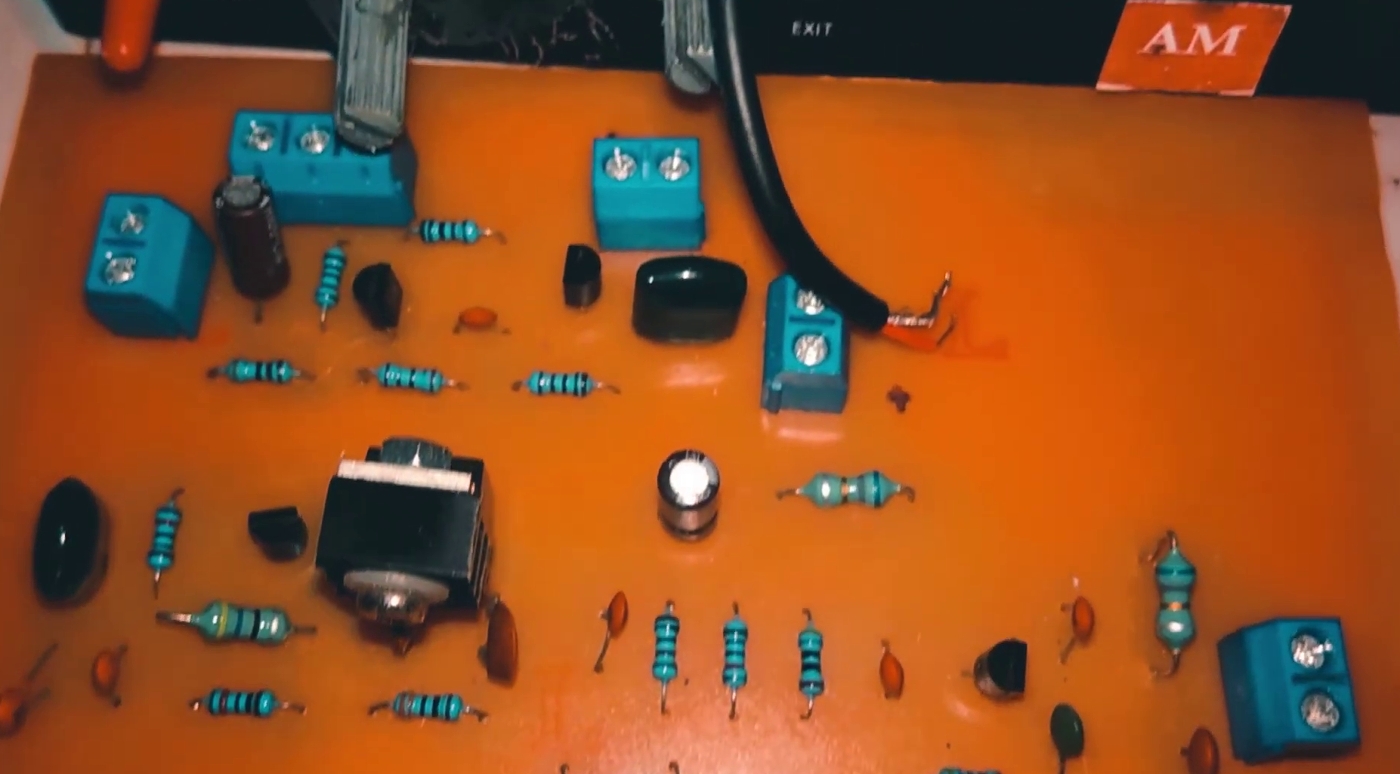

Toch wordt vol goede moed het circuit op een printje gezet en in elkaar gesoldeerd:

En dan met een duimstok de afstand meten in plaats van gewoon grote stappen tellen...
