Ik zag online wat informatie over een Philips PTT Escort Semafoon. Zoiets lijkt me wel geinig om eens uit te pluizen. Je kan er niets meer mee want het netwerk is al lang en breed uit de lucht, maar dat mag de pret niet drukken.

Mocht je zoiets ter overname hebben dan houdt ik me van harte aanbevolen.

Groeten, Roland

(Geen verwijzingen naar marktplaats aub.)

Deze generator wordt bij de reparatiedagen van de NVHR gebruikt om indien nodig de AM of FM middenfrequent te controleren.
Bij het injecteren van het signaal in een radio kom je natuurlijk ook op punten waar hoge gelijkspanningen kunnen staan. Om te voorkomen dat de uitgang van de generator opgeblazen wordt zijn er speciale meetsnoeren gemaakt die deze DC-spanningen blokkeren.
Maar ja soms wordt dat gebruik van dat meetsnoer vergeten en dan gaat het wel eens mis.
In dit geval komt er geen signaal meer op de uitgang van de generator. Fout zoeken is dan niet zo moeilijk . Er moet iets defect zijn in de uitgangversterker en ja hoor de twee uitgangtransistoren BFY90 en BFR99 zijn defect.

In het schema is te zien dat er eigenlijk geen DC-weg is naar deze transistoren door blokkering van C21 , C32 en C24 maar waarschijnlijk door lading verschijnsel zijn ze toch defect geraakt.

Na vervanging werkte dat deel weer goed.
Maar er was nog iets het goede signaal komt niet op de uitgang. Het signaal gaat via een verzwakker naar de uitgang. In het schema is dit zo aangegeven.

De verzwakker ziet er na zeer veel schroeven loshalen zo uit:

Na weer vele schroeven los halen kom je bij het weerstandvlak van de verzwakker.
De verzwakker bestaat niet uit een gewone potentiometer omdat de uitgang impedantie dan zou veranderen bij iedere verzwakkerstand.

Aan de linkerkant zie je de ingang. Het signaal gaat daarna over een breed zwart geleidend materiaal. Aan de zijkanten zie je verzilverd gekleurde vlakken die via de deksel naar aarde verbonden zijn. In het midden van het zwarte vlak zie je het spoor waar de loper over gaat. Deze loper is direct verbonden met de uitgangconnector van de generator.
Op de foto hieronder zie je in detail dat de verbinding met de ingang weggebrand is. Ook zie je halverwege een kleine beschadiging.

Bij wat meten blijkt de beschadiging in het midden wel mee te vallen. Maar de beschadiging aan het begin is ernstig.
Eerst heb ik geprobeerd om rechtsonder en rechtsboven twee kleine eilandjes te maken. De bedoeling was daar twee draden aan te solderen zodat er weer contact gemaakt kon worden met het zwarte vlak. Maar deze twee eilandjes konden niet gesoldeerd worden (ging gelijk smelten?).
Hierna nog gedacht om geleidende lijm te gebruiken maar die had ik niet en is ook nog eens duur.
De tweede poging was met latoenkoper welke vast gemaakt kon worden op het enige soldeerpunt aan de ingang van de verzwakker.

Om het latoenkoper goed contact te laten maken met het zwarte vlak werd in de deksel een druk balkje gemonteerd.

Maar ook dit was een mislukking, er was geen ruimte genoeg tussen de deksel en de steunbalk.
De laatste poging was een deel van een relaisveer die onder druk gesoldeerd werd op de ingang. En dat werkte goed.

Ook de loper was beschadigd maar na schoonmaken en wat bijstellen was deze weer bruikbaar.

Nu werkte de verzwakker weer , de waarde op de schaak klopte aardig . Na het geheel weer in elkaar gezet te hebben werkte de generator weer goed.
De reden dat de verzwakker uitgebrand was komt doordat er vanaf de uitgang geen DC blokkade is. Dat is dan ook de reden dat het beter is om het speciale meetsnoer te gebruiken. Zelf gebruik ik nu meetsnoeren waar niet alleen een DC blokkade in zit maar ook met snelle dioden die de spanningspieken boven de 1Volt blokkeren. De eigenschappen van de generator worden daardoor wel anders bijvoorbeeld door verlies in serie weerstanden. Maar voor service metingen in radio’s is dat niet erg.
Met vriendelijke groet,

Loek

Ik ben bezig met het opknappen van vier stuks 22AF777 pick up.
Nu mis ik van drie van deze de voeler voor 45/33 toeren welke in het draaiplateu zit.
Zie foto’s wat ik bedoel.
Heeft iemand zoiets nog liggen.
Eventueel een compleet plateau is ook prima.

Groeten,
René

Ik ben bezig mijn enorme collectie mini tv-tjes aan het testen en ik had er eentje tussen zitten waarvan het plaatje (verharde lijm) verdwenen is waarop de spanning staat en ik nam aan dat die ook voor 220 Volt was (origineel netsnoer afwezig) dus met krokodillenklem snoertjes aangesloten op het lichtnet.

Een bromgeluid en een stank stekker er snel uit, ding was voor 110 Volt.
Op 12 Volt (heeft ook 12 Volt aansluiting) geprobeerd en werkt perfect maar de nettrafo blijkt door gebrand, niet afgezekert ook. Had ik hem maar meteen op 12 Volt aangesloten.

Trafo er uit en de primaire gemeten en is wel heel laag Ohmig (2 Ohm) dus enkele wikkelingen in sluiting.

De trafo heeft aan de secundaire zijde 3 draden conform dit schema en nu de vraag wat secondair de spanning kunnen zijn geweest want op de trafo staat natuurlijk niets anders dan een nummer waar je niets mee kan.

Ook het vermogen van het trafo'tje.

Met 12 Volt gevoed gebruikt het TV-tje 700mA dus ik dacht aan iets van op de 3 secundaire van de trafo iets van
9 - 0 - 9 Volt gestaan zou kunnen hebben. Ik heb zo'n trafotje secundair 9 - 0 - 9 Volt maar die is maar 250mA en lijkt mij te licht.

Dus de vraag wat het voltage van het trafo-tje secundair zou moeten zijn en het vermogen, dit bij 12 Volt voeding en 700 mA gebruik.

Hieronder het schema zoals ook bij het TV-tje, dank alvast.

Hans

Zoek het schema van de voeding BED002 ( hoogspanning ) van MBLE .
Deze is uitgerust met eindbuis EL500 .

Groet Bart

Ik heb een omdoos van de Philips Pionier 1 en wil deze graag ruilen voor een omdoos Philips Pionier 2

Wim

Let op:

De televisie is niet getest wegens aanwezigheid rifa's

Vraagprijs: € 25

De televisie is op te halen in Berkel en Rodenrijs, ik ben helaas niet aanwezig bij een van de aankomende beurzen

Ted.

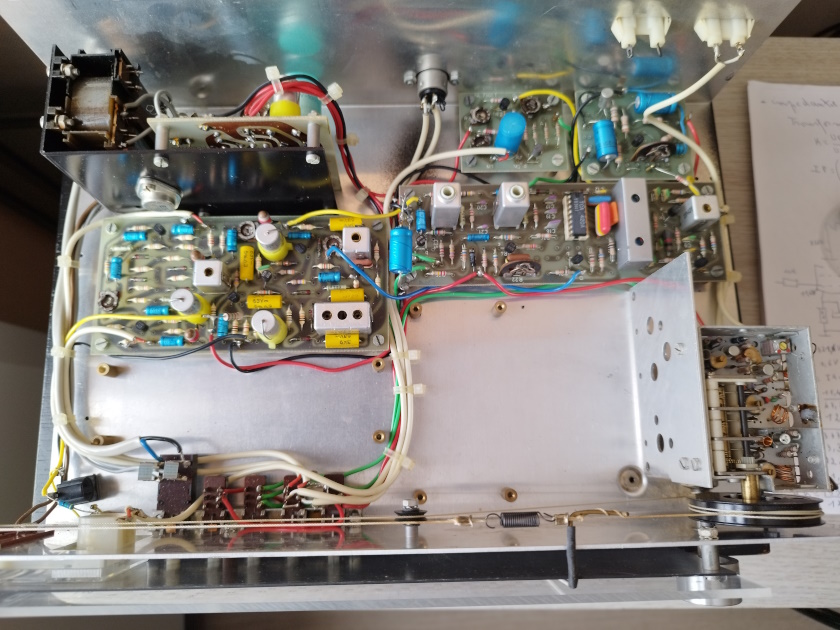

Als eerste werden de voedingsspanningen op het Power board doorgemeten. De voltages zijn allemaal in spec, ook tijdens gebruik. De voorgeschakelde dim bulb ging niet zichtbaar aan, het vermogen dat werd opgenomen was slechts enkele Watts in rust, bij afspelen ging dat naar ongeveer 30 Watt.
De capstans, pinch rollers en de playback head zijn schoongemaakt met IPA. Optisch kan ik geen defecten van de heads zien, en ik kan ook geen groeven zien of voelen. De pinch rollers zagen er niet goed uit, die zijn inmiddels vervangen door de correcte vervangende onderdelen (8,0 mm links en 8,6 mm rechts). Ze lopen naar mijn inschatting vrij en met zeer weinig speling, ik kan dat echter niet kwantificeren.
Het loopwerk van de B710 werkt: spoelen vooruit en achteruit, afspelen werkt. Opnemen is tot op heden nog niet gecontroleerd.
Bij het afspelen van stereo muziekcassettes gaf de B710 geen geluid op de uitgang, niet op de headset, en ook geen noemenswaardige uitslag op de level meters. In de stand “SOURCE” werd het linker kanaal wel doorgegeven, het rechterkanaal niet. Dat is opgelost door het vervangen van een CD4066BE IC. Beide kanalen deden het weer in de stand “SOURCE”, maar er was nog steeds geen geluid bij playback.
Het bleek dat het IC dat de muting regelt ook defect was, dit betreft een SN7406N. Met hulp van een medegebruiker op dit forum die nog een exemplaar over had (dank!) is die inmiddels ook vervangen. Daarna was er op het rechterkanaal in playback mode ook geluid. Het linker kanaal bleef echter stil.
Vervolgens zijn de playback heads van het linker en rechter kanaal doorgemeten nadat de verbinding met het Reproduce amplifier board was losgemaakt. Beide kanalen meten zoals verwacht (voor de heads in de MK I), ~ 230 ohm en ~120 mH.
Het signaal rechtstreeks van de beide kanalen van de reproduce head kan ik overigens niet goed meten met mijn Tek 475.
Wanneer de inputs links en rechts op het Reproduce amplifier board werden omgewisseld, was er wel geluid links maar niet rechts. Het reproduce amplifier bord werkt dus naar behoren op beide kanalen. Mijn vermoeden was dat er geen signaal werd afgegeven door het linker kanaal van de Reproduce head.
Vervolgens is de gehele playback/record kop assembly gedemonteerd om het typenummer te controleren. Dit om uit te sluiten dat er door een vorige eigenaar eventueel een verkeerd onderdeel is gebruikt. Het bleek de RSP 202-3602A te zijn, en dat is inderdaad het correcte type voor vroege MK I modellen.
Vervolgens is de afstelling van de koppen op een voorlopige/onnauwkeurige manier gedaan. De zijdelingse instelling is op 5 mm ingesteld volgens het service manual. Vervolgens was er voor het eerst een weliswaar zeer sterk gedempt geluid te horen op het linker kanaal. Dit kon nog enigszins verbeterd worden door de azimuth te variëren, maar met zeer beperkte toename van het linker signaal. Ook het variëren van de zijdelingse afstelling resulteert niet in een verdere verbetering. Het linker signaal is nu zwak hoorbaar. Denk daarbij aan 10 tot 14 dB zwakker dan het rechterkanaal (volgens de uitlezing van de level meters).
Ook is geprobeerd om een mogelijke magnetisatie van de heads te verhelpen met een magnetic wand. Dit gaf geen verbetering.
De vraag is nu: hoe verder? Kan het zwakke signaal veroorzaakt worden door een verkeerde afstelling van het loopwerk? Zijn er nog zaken die ik zonder specialistische apparatuur of zonder een vervangende head assembly kan proberen? Er zijn wel enkele head assemblies te koop op Ebay, maar de prijzen zijn hoog (denk aan 250 Euro). Dat is het natuurlijk uiteindelijk wel waard maar misschien lost dat het probleem niet op en zie ik nog iets over het hoofd wat ik eerst nog kan proberen. Of is het vrijwel zeker dat de head assemly vervangen moet worden?
Wanneer ik erin zou slagen om een signaal uit het linker kanaal te krijgen dat bij benadering even sterk is als het rechter kanaal, zou ik best wel meer tijd en geld willen investeren in dit deck. Denk daarbij aan het selectief vervangen van elco’s en tantaal condensatoren. En het uiteindelijk netjes af laten regelen door een expert.
Alle suggesties en opmerkingen welkom!

Een defecte CV40 en/of CT15 mag ook, mits de knoppen aanwezig zijn.

Al vast bedankt

Zoals een aantal van jullie weten verzamel ik Philips bouwdozen. Niet alleen de bekende EE experimenteerdozen, maar zo'n beetje alle elektronica bouwdozen die Philips ooit gemaakt heeft. Daar zitten best wel wat "exotische" exemplaren tussen, zoals de AM3 (een buizentoestel, uiteraard voor AM met drie banden), de AFM4 (een buizentoestel met 3 AM banden en uiteraard de ultrakortegolf band, beter bekend als FM) en de FM2 (eenultra kortegolf ontvanger, beter bekend als FM ontvanger). Daarnaast heb ik nog wel het een en ander, gewoon leuk om naar te kijken.

Enkele jaren geleden kocht ik op een beurs een AM21 radiotoestel. Deze heb ik inmiddels volledig opgeknapt en het toestel speelt erg goed! Helaas ontbreken de messing kleurige afdekplaatjes voor de draaiknoppen. De diameter is 16,2 mm en de plaatjes zijn bol.

Wie kan mij aan twee van die plaatjes helpen? Uiteraard heb ik in mijn knoppendoos gekeken of ik zoiets van een andere knop kan halen, maar de maten kloppen niet. Het meeste is net te klein of heeft de verkeerde vorm.

Uiteraard heb ik de hele handleiding van het toestel doorgenomen:

Dan nog een vraag (maar dat is echt een spelt in een hooiberg):

Enkele jaren geleden nam ik een deel van de magazijnvoorraad over van een opgeheven elektronica / witgoed / bruingoed zaak. Daarbij zat een bijna geheel compleet bouwpakket van een AM21.

Het enigste deel wat ontbreekt is het kunststof voorfront wat op het kastje gemonteerd moet zitten. Het bouwpakket is ongebouwd en blijft dat ook. Bouwen kun je tenslotte maar een keer.

Maar om het compleet te maken zoek ik dus de voorkant (luidspreker grille met schaalvenster). En nee; ik wil geen replica uit een 3D printer, los nog van het feit dat je dan een erg geavanceerde tekening nodig hebt.....

De nieuwprijs was in 1962 HFL 148.- blijkbaar was het toch lonend om zelf te bouwen....

Dus concreet zoek ik:

2 messing plaatjes, bol, 16,2 mm rond
1 kunststof frontpaneel

Ik ben benieuwd....

Op mijn Android smartphone heb ik de IRPLUS app waarin ik een aantal remotes
heb kunnen laden. Daarmee kan ik nu 7 IR remotes besturen vanaf mijn phone.
Veel remote codes zijn te vinden in Inet libraries (bibliotheken).

Maar voor mijn Inet radio- lenco-kcr-2014 was er geen code te vinden.
Dus heb ik dat code-bestand zelf gemaakt. En het werkt uitstekend en is exporteerbaar.
Handiger dan een programmeerbare remote of controller (Arduino, etc.).

Zo'n 10 jaar geleden had je veel phones met een IR-zender erop. kost nu 20-40 euro.
Merken als Samsung (Galaxy S6), Xiaomi (Redmi 3-8), HTC, LG. Zoek op gsm-arena.
Om de codes te kunnen inlezen ken ik maar 2 merken htc (m7 - m9+), lg (g3,g4).
Het code bestand gemaakt met een lg, werkt alleen lokaal (op de lg).
Met IRPLUS kun je alles zelf configureren: aantal knoppen, grootte, kleur, tekst, etc.

Ben@

Vierkant zijn de afmetingen 88 x 88 millimeter en geen 4 of 8 Ohm maar 40 (!) Ohm, zie ik dat goed??

Wie of wie heeft een vervanger liggen die rijk is aan een verzameling speakertjes.

(verzend)kosten worden vergoed.

Dank alvast,

Hans

Sommigen ondervinden problemen bij het bekijken van foto's op de NVHR-website.

Dit is al eerder aan de orde geweest en Maarten Bakker heeft een advies gegeven:
https://www.transistorforum.nl/forum/index.php?id=94933

Er is nog iets wat gedaan zou kunnen worden, maar dat kan ik niet zelf. Als jouw virusscanner problemen oplevert bij bijvoorbeeld deze link: https://nvhrdocu.nl/foto/2026-09-20-reparatiedag/
Dan zou je, als klant van virusscanner die je gebruikt, een berichtje kunnen sturen naar de helpdesk van jouw virusscanner.

Ik heb dat zelf ook gedaan bij F-Secure en kreeg een berichtje terug dat ze de blokkade hebben opgeheven.

Je zou deze tekst kunnen gebruiken:

The Dutch Association for the History of the Radio (in Dutch: Nederlandse Vereniging voor de historie van de Radio) owns the domain www.nvhrdocu.nl. There are all kind of documents for the interest of the members in this website.
It is a totaly harmless website.
Please unblock this website.

Kind regards,

Bij F-secure kreeg ik deze melding terug:

Greetings Piet Blaas,

Thank you for your submission.

Our analysis has found that the URL submitted is not harmful.

Our security products have been updated to rate the URL as safe through F-Secure's Security Cloud.

Hopelijk helpt dat. En anders toch maar het advies van Maarten opvolgen.

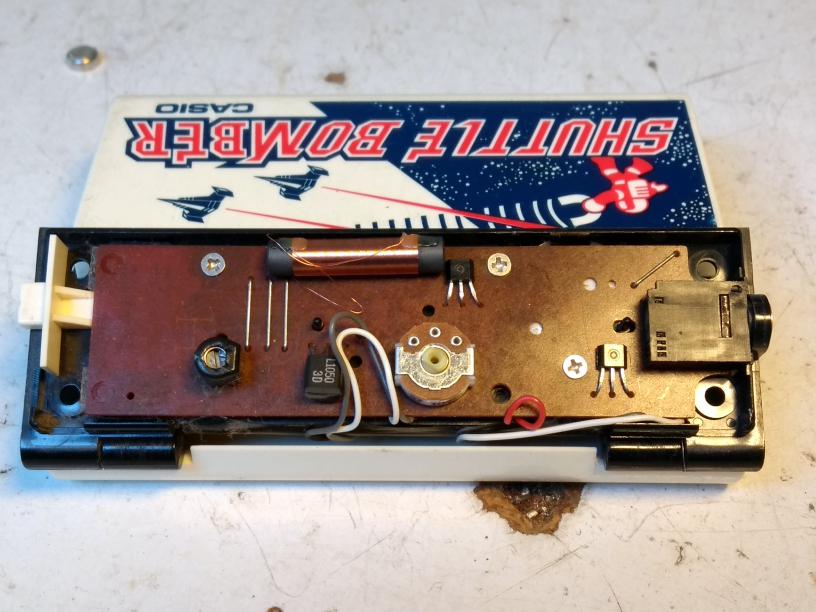

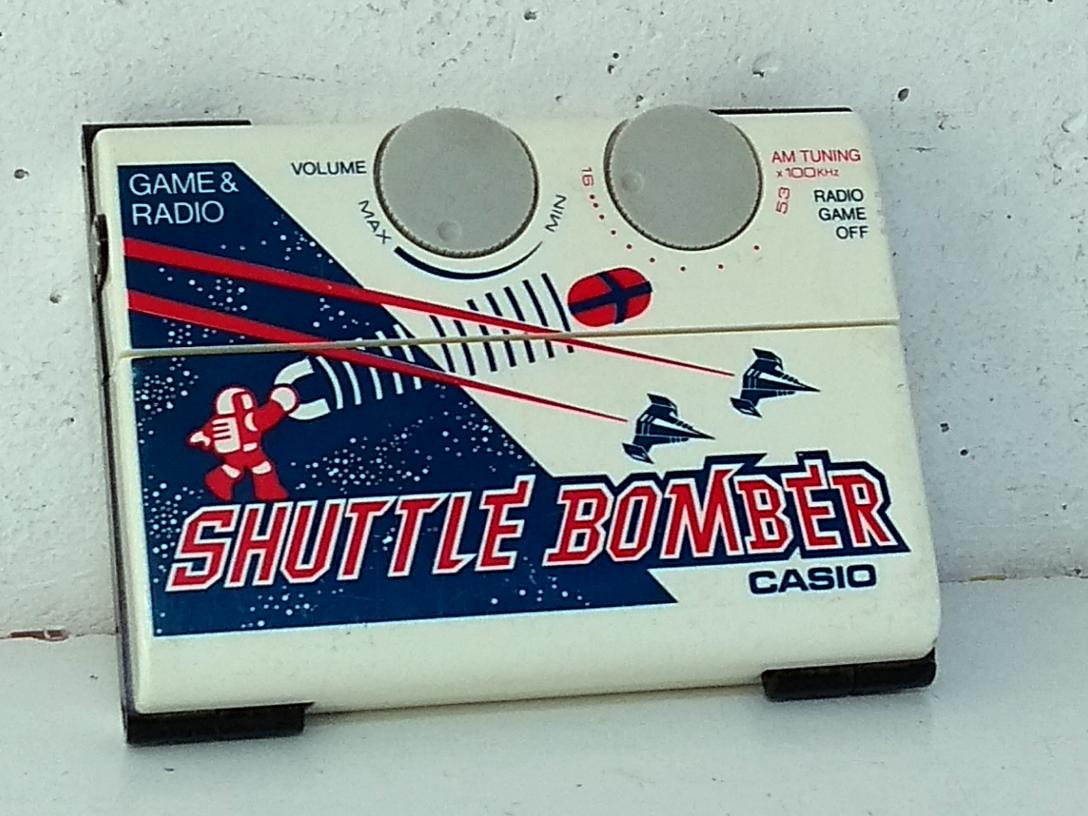

Ding geeft perfect beeld maar geluid is totaal afwezig, ook geen ruis, niets. ook de radio zo dood als een pier. Wil binnen bij earphone connector kijken of niet iets blijft hangen wat speaker uitschakelt.

12 schroeven los die je net zo goed weg kan gooien, ding blijft rotsvast in elkaar, met dunne metalen liniaal in de naden poeren om click bevestiging los te makken.............vergeet het maar.

Iemand ook al eens meegemaakt?

Ga maar weer verder proberen.

Hans

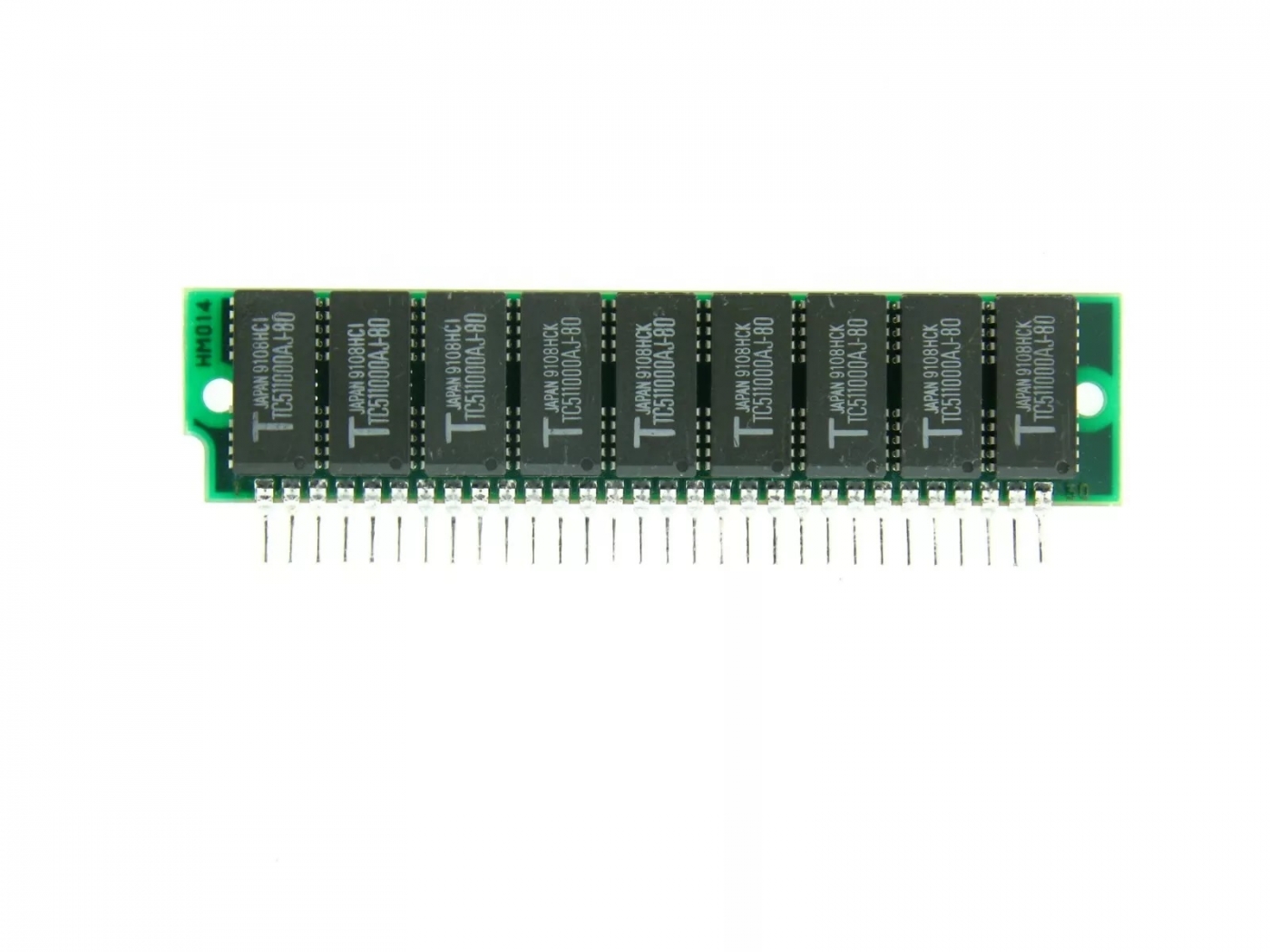

Is nooit gebruikt en mag weg voor 8€
