Toen ik enkele dagen geleden las dat de beurs volgende week in Rosmalen zou plaats vinden ging er een belletje rinkelen ..... vorig jaar (2017) had ik daar een defecte generator gekocht en die lag hier nog ergens in een vergeethoek.
Dus dat ding maar eens terug te voorschijn gehaald.
Het schema had ik intussen op internet gekocht (15 Dollar).
In het voedingsgedeelte waren maar liefst 6 transistoren gesneuveld.
Toen de voeding terug in orde was bleek het "hart" van de generator terug te werken, ik kreeg een mooie blok-sinus of driehoek golf te zien op de level-potmeter maar aan de uitgang van de generator was een ernstige vervorming te zien, die fout moest dus in de eindtrap te zitten .... en inderdaad daar heb ik ook 2 gesneuvelde transistoren aangetroffen.
Het apparaat werkt nu terug zoals het hoort.
Dit zijn de slachtoffers:

Beste groeten .... Hugo Sneyers

Met de scope kun je dan weer zien of de oscillatoren werken en of de uitgangstrappen nog OK zijn.

Aangezien het een funktiegenerator betreft ga je geen oscillator in de klassieke zin van het woord tegenkomen.
Men vertrekt steeds van een driehoeksgenerator, een combinatie van een regelbare en omschakelbare stroombron en een comparator/omschakelaar erachter. (soms op basis van een OTA)

De sinus wordt dan gevormd via een sine-shaper.

In de jaren 80 waren er ook twee populaire IC'tjes waar alles inzat, maar het ziet er naar uit dat het hier meer discreet is uitgevoerd. (wat een betere sinus oplevert)

mooi opgebouwd .

groeten

Kris

Het schema van de 5300 staat wel online. Zelf heb ik een KH 5000, heeft een andere kast maar de functies zijn wel gelijk aan de 5700. Wellicht zijn de schakelingen niet erg afwijkend en zijn (delen) van andere schema's bruikbaar?

KH 5300 http://bama.edebris.com/manuals/krohn-hite/5300a

/edit: Nog een site gevonden. Hier staan verschillende KH manuals, jammer genoeg de 5700 net weer niet, maar misschien vindt je er wat bruikbaars tussen.

http://dedisol.unsads.com/~squalyl/kurteries/manuals/Other/

Bedankt Mans,

Eens zien of een van die schema's een beetje gelijkt op mijn toestelletje.

Groeten .... Hugo Sneyers

Fouten zijn te verwachten in de voeding en de uitgangsschakeling.

Dag Henk .... met dit idee in mijn achterhoofd heb ik het ding ook gekocht, een vriend van me wou het ding op de beurs kopen voor 20 Euro maar vroeg eerst om hem te testen, toen bleek dat hij defect was deed ik een bod van 10 Euro en mocht hem meenemen voor die prijs. Er zit een symetrische voeding in en die geeft + en - 18 V dus ik neem aan dat dit nog klopt.
Ik heb geen haast want heb genoeg andere lf-generatoren.
Eerst eens kijken naar de schema's van de andere modellen, misschien lijken die er wel op.

Groeten .... Hugo Sneyers

Met vriendelijke groet,

Arjan

KH 5300 http://bama.edebris.com/manuals/krohn-hite/5300a

/edit: Nog een site gevonden. Hier staan verschillende KH manuals, jammer genoeg de 5700 net weer niet, maar misschien vindt je er wat bruikbaars tussen.

http://dedisol.unsads.com/~squalyl/kurteries/manuals/Other/

Ondertussen heb ik een site gevonden waar ik het schema kan kopen voor 15 Dollar: http://www.jetecnet.com/others.html

Waarschijnlijk ook weer een overtreding van het auteursrecht
Ik weet natuurlijk niet wat er stuk is, maar ook zonder schema's is er wel wat uit te zoeken.
Voedingsspanningen , instelling van transistoren etc.
Met de scope kun je dan weer zien of de oscillatoren werken en of de uitgangstrappen nog OK zijn. Fouten zijn te verwachten in de voeding en de uitgangsschakeling. Die laatste wordt in een werkplaats nog wel eens om zeep geholpen door het aanleggen van een verkeerde spanning.

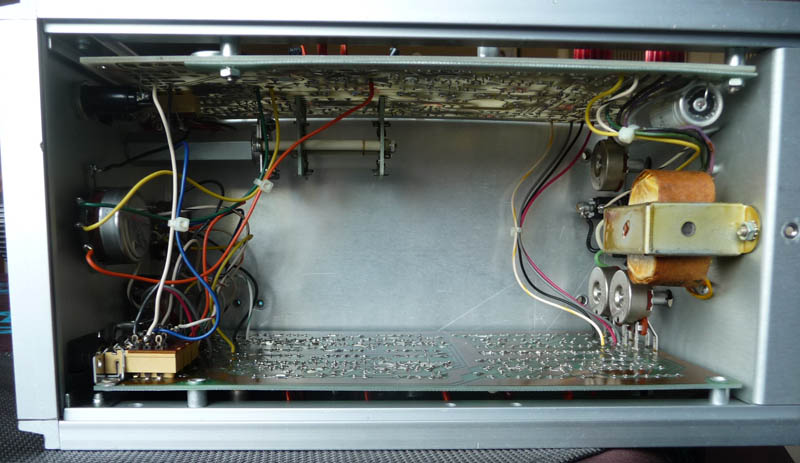

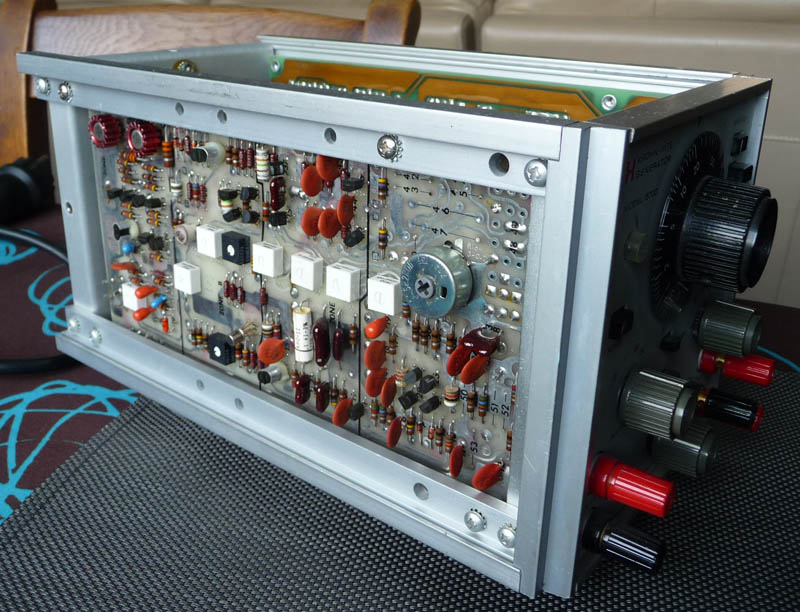

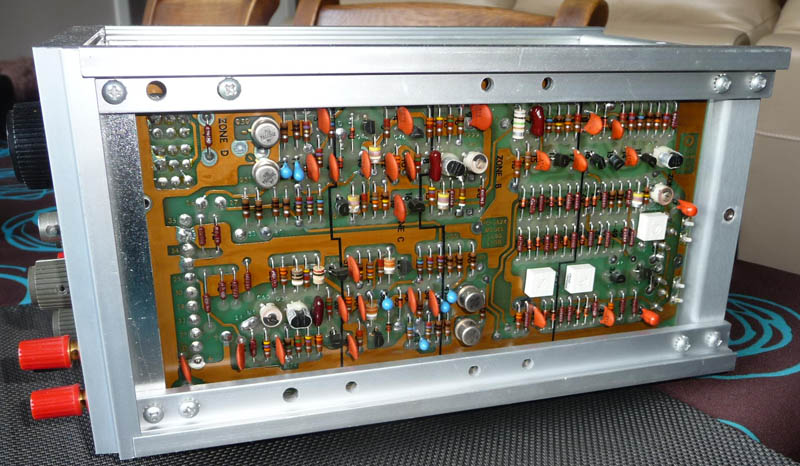

Hier zijn enkele foto's
Ondertussen heb ik een site gevonden waar ik het schema kan kopen voor 15 Dollar: http://www.jetecnet.com/others.html

Groeten .... Hugo Sneyers

@Hugo: kan je eens een foto maken van de binnenkant ?

Merkwaardig is dat, zelfs daar, bij de vervanglijst van de "obsolete" instruments (waar deze dus tot behoort) van dit model niet gesproken wordt...

http://www.krohn-hite.com/htm/ReplaceModel.htm

Ik zie de 5700 er gewoon tussen staan, eerste regel.

FUNCTION GENERATORS
1000, 1000A, 1200, 5000, 5600, 5700, 5800, 5800A

de fabrikant heeft nog steeds een website in de lucht.
Merkwaardig is dat, zelfs daar, bij de vervanglijst van de "obsolete" instruments (waar deze dus tot behoort) van dit model niet gesproken wordt...

http://www.krohn-hite.com/htm/ReplaceModel.htm

en algemeen : http://www.krohn-hite.com/index.html

groeten

Kris

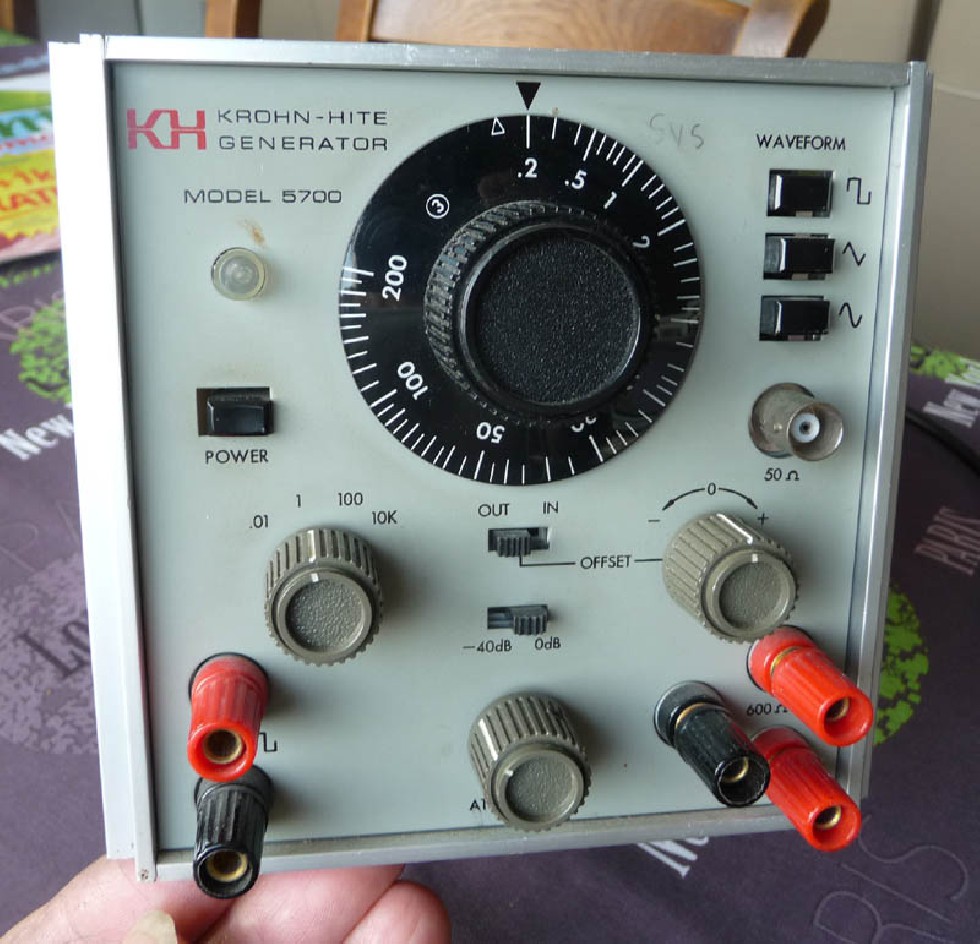

Vorige zaterdag op de beurs in Rosmalen deze defecte LF-generator gekocht.

Is er iemand die een schema ter beschikking heeft ?

Alvast bedankt .... Hugo Sneyers
