Buiten dit, ik geef toch de voorkeur aan een echt meetinstrument. Ik heb hier zo’ n mooie grijze zwevingstoongenerator van Philips, de GM2308 en die kan tot c.a. 90 V. uitgangsspanning geven. De uitgangsimpedantie is ook instelbaar, je kunt er zelfs direct een luidspreker mee aansturen.Probeer dat maar eens met een computer of tablet. En je kan de frequentie in één zwaai zo van 0 naar 15.000 Hz, draaien. De ijking blijkt ondanks zijn leeftijd nog zeer nauwkeurig te zijn, dat zegt wel iets over de kwaliteit van dit soort instrumenten.

Groeten,
Peter

Gaf je I Pad overigens wel voldoende signaal af?

Groet Frank

Moraal: Wees voorzichtig met het zomaar koppelen met een (eventueel defect) vreemd apparaat. Als het toch moet, doe ik het nu via een bluetooth ontvanger. Die kan natuurlijk ook defect raken, maar die schade is niet zo groot.

Groeten,
Peter

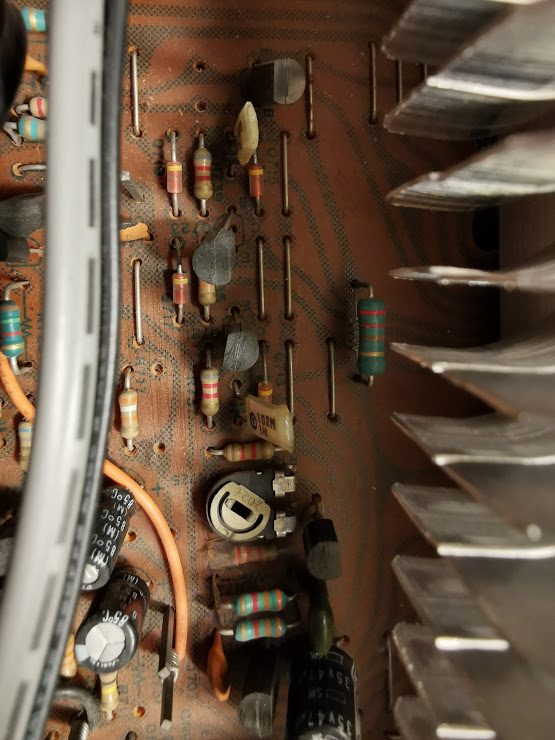

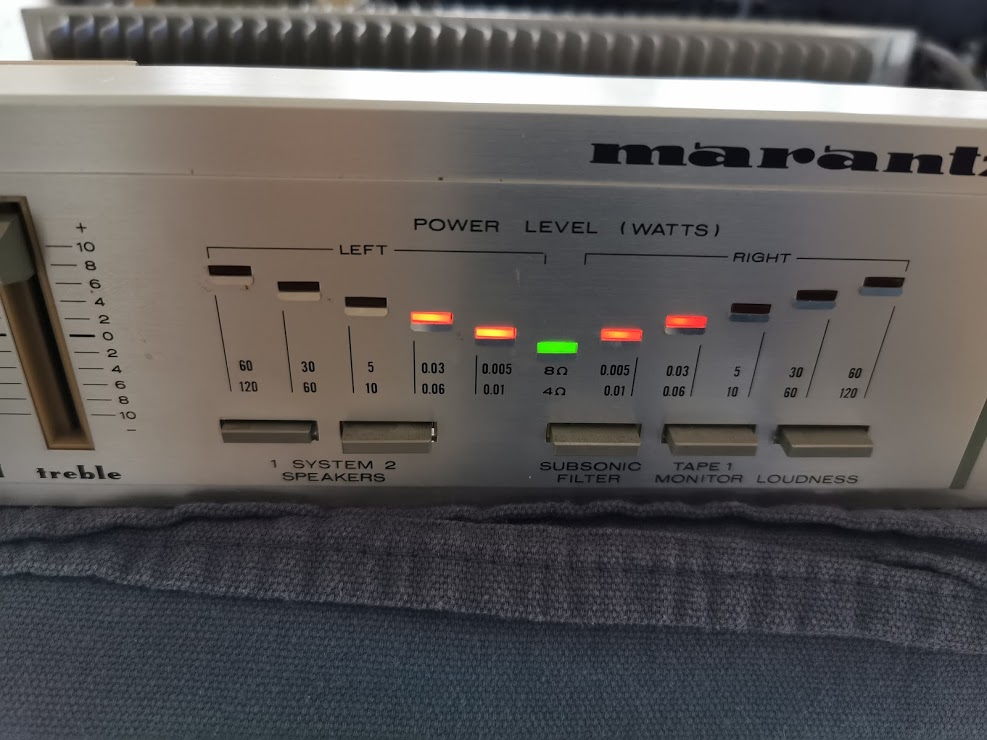

Bij afregelen van de ruststroom let ik niet alleen op de nul doorgaan, maar ook tevens op maximaal signaal. Meestal neemt het kleine signaal nog iets toe als je de rustroom nog iets hoger afregelt.

groetjes,
-=Kees=-

Dit mag je aanhouden bij versterkers van 10 tot 100 watt.
Vervormen ze niet op laag volume en worden ze ook niet onbelast pisheet.

Dat lijkt me toch wel iets te makkelijk aangenomen, je zit zo voor sommige versterkers wel een beetje aan de krappe kant.
Met name die nog met wat oudere types (hometaxial) transistoren zijn uitgerust.
De optimale ruststroom instelling gaat eigenlijk het beste met behulp van een oscilloscoop en een toongenerator ingesteld op b.v. 1 kHz.
De uitgang van de versterker met een weerstand van 10 Ω (of iets in de buurt ervan) belasten, dit hoeft voor dit doel echt geen zware dummyload te zijn.
De ruststroom wordt bij klein signaal eerst zo krap gezet dat er vervorming rond de nul doorgangen zichtbaar is en daarna zo ingesteld dat deze net verdwenen is. Vervolgens het ingang signaal ietwat vergroten en kijken of dit nog steeds zo is en eventueel nog iets bijregelen.
Controleer nog even bij 100 Hz en 10 kHz.
Helaas heb je dus hiervoor wel wat meetapparatuur nodig en ik realiseer me ook wel dat niet iedereen dat heeft.
Daar staat tegenover dat e.e.a. tegenwoordig op de veilingsite’s vaak voor een appel en ei te koop wordt aangeboden.
m.vr.gr.
Anton van den Oever

Hier het verhaal uit de documentatie, neem aan dat je die hebt ?

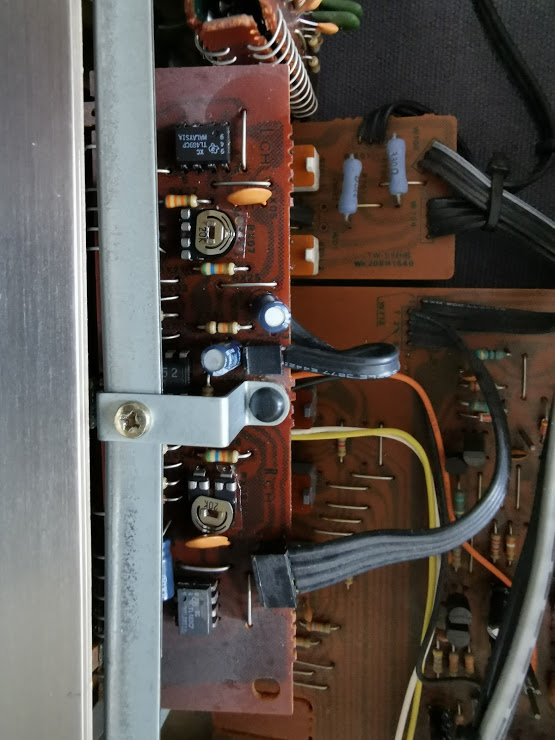

Het opnieuw afregelen van de potmeters roept bij mij de vraag op hoe het dan zit met het eventueel afregelen van de potmeters op de print van de equalizer ??
Is er iemand die mij daar iets over kan vertellen.
mvg Frans

Deze zelfbouw dummy weerstand is 4 Ohm, belasting continue 600 Watt, maar blijft gewoon heel bij anderhalve kilowatt....

Weer eens leuk om wat zelfbouw te zien.
Dit soort beetje stevige audio dummyloads zijn vaak een geliefd zelfbouw object, simpelweg omdat je ze niet makkelijk (of in ieder geval niet echt betaalbaar) kunt kopen. Ze zijn onmisbaar bij reparatie en testen van versterkers.

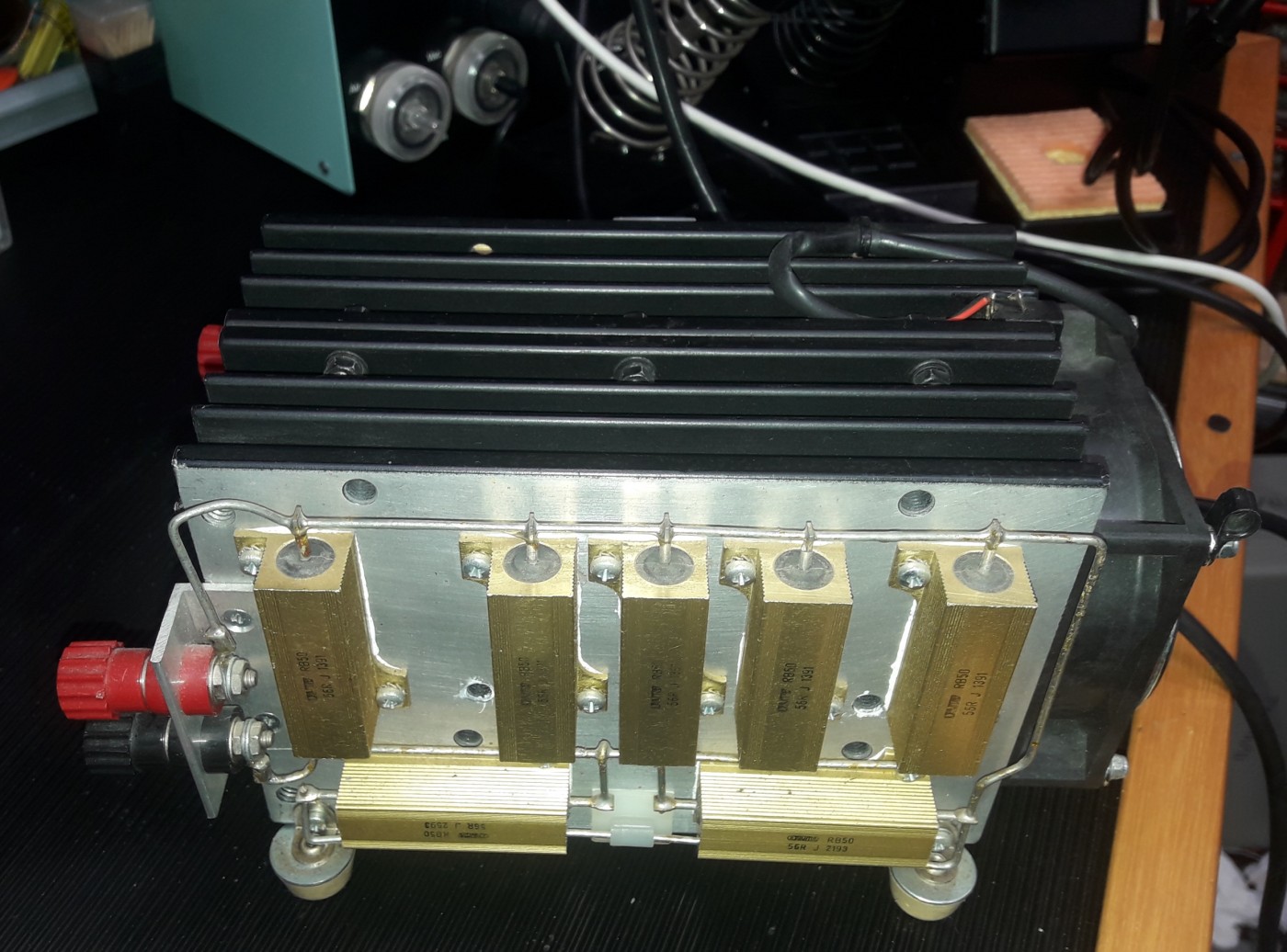

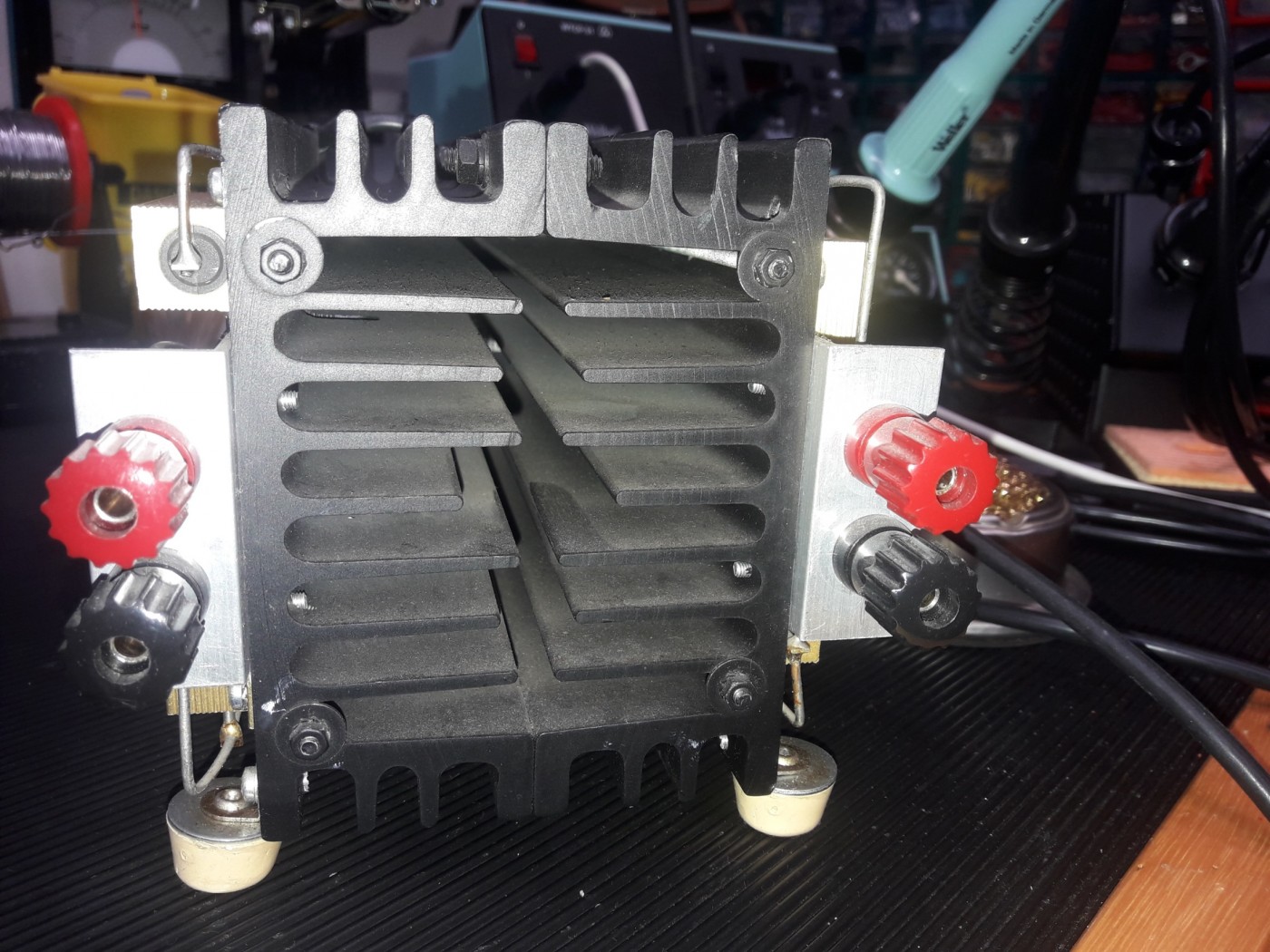

Hieronder mijn zelfgebouwde exemplaar:

(2 x) 7 stuks weerstanden van 56 Ω/50 W parallel geeft 8 Ω/350 W, beiden parallel 4 Ω/700 W
De koelblokken komen van een gesloopte elektrische heftruck motorregeling.
Ze kunnen inderdaad kortstondig veel meer hebben, ik heb er ooit wel eens een dikke Dynacord van 1100 W op gezet om het punt van clippen te bekijken.
De ventilator van mijn exemplaar heb ik er destijds verkeerd om opgezet, als de boel flink staat te buffelen is het af en toe net of er een föhn in je bakkes staat te blazen.
m.vr.gr.
Anton van den Oever
