Tekening even aangepast, lijkt me beter zo

De voeding in de link die u aangeeft, had ik inderdaad ook al gezien,
maar heb niet alle onderdelen hiervoor in huis,
maar is zeker een goede optie

Bedankt voor de tip(s)

fijne avond

mvg Marcel

Succes en groet, Ben

Maar, na vele tips gelezen te hebben lijkt het me inderdaad onnodig om deze te stabiliseren.

Nu wil ik de 12 volt 1,67a 20va trafo gelijk richten,
Ik heb een tekeningetje gemaakt zoals ik denk dat het zou kunnen ( zie foto)
Ik wil dit graag met 4 diodes ( 1N5402 )doen, die kunnen makkelijk 3A aan, dus dat zou genoeg moeten zijn.
Achter de trafo eerst een 2A (traag) zekering, dus voor het gelijkrichten,
Na het gelijkrichten een buffer elco,
alleen weet ik niet welke waarde wenselijk is.
Als ik de formule gebruik uit een tip in deze draad kom ik op
C=(TxI)/U dit zou dan 0.01X1,67/12 zijn , dan kom ik op een elco van 8350 uF
Dit zou dan een 8200 uF of 10.000 uf moeten zijn verwacht ik.

Is deze berekening ook hier van toepassing, of alleen als ik de schakeling zou willen stabiliseren met een spanningsregelaar.

Wie kan me zeggen of ik dit zo kan doen als getekend, en of de waarde van de zekering en elco klopt,
Nog een vraag welke zekering zou ik voor de trafo moeten zetten ook 2A ?

bvd

mvg Marcel

Ga dit proberen, kijken of het me lukt

m.v.g Marcel

Regelbaar maken zou met een lm317t kunnen.
En als je naar 9v wil zou een 7809 kunnen.

Ik heb nog even zitten te tellen
Het worden 2 koelers van 0,2A 2 van 0,1A en 1 van 0,3A
Kom ik op 0,9 A dus 1A zou voldoende kunnen zijn

Mocht ik toch nog iets extra nodig hebben moet ik daar maar wat op verzinnen.

Misschien dat ik het met deze trafo wel ga redden dan hoop ik
Natuurlijk hoeft hij dan niet gestabiliseerd te zijn voor de ventilatoren.

Wel zou ik de spanning van +/- 15 volt, na gelijkrichting met 4 diodes of de diodebrug
omlaag moeten brengen naar 12 Volt,
wat zou de beste methode zijn?

m.v.g Marcel

Sorry voor mijn late reactie

Hartelijk dank voor uw mooie duidelijke uitleg,
Heb nog even gerekend,
Het zouden 2 koeler van 0,2A 2 van 0,1A en 1 van 0,3A zijn
Kom ik op 0,9 A dus 1A is niet overbodig

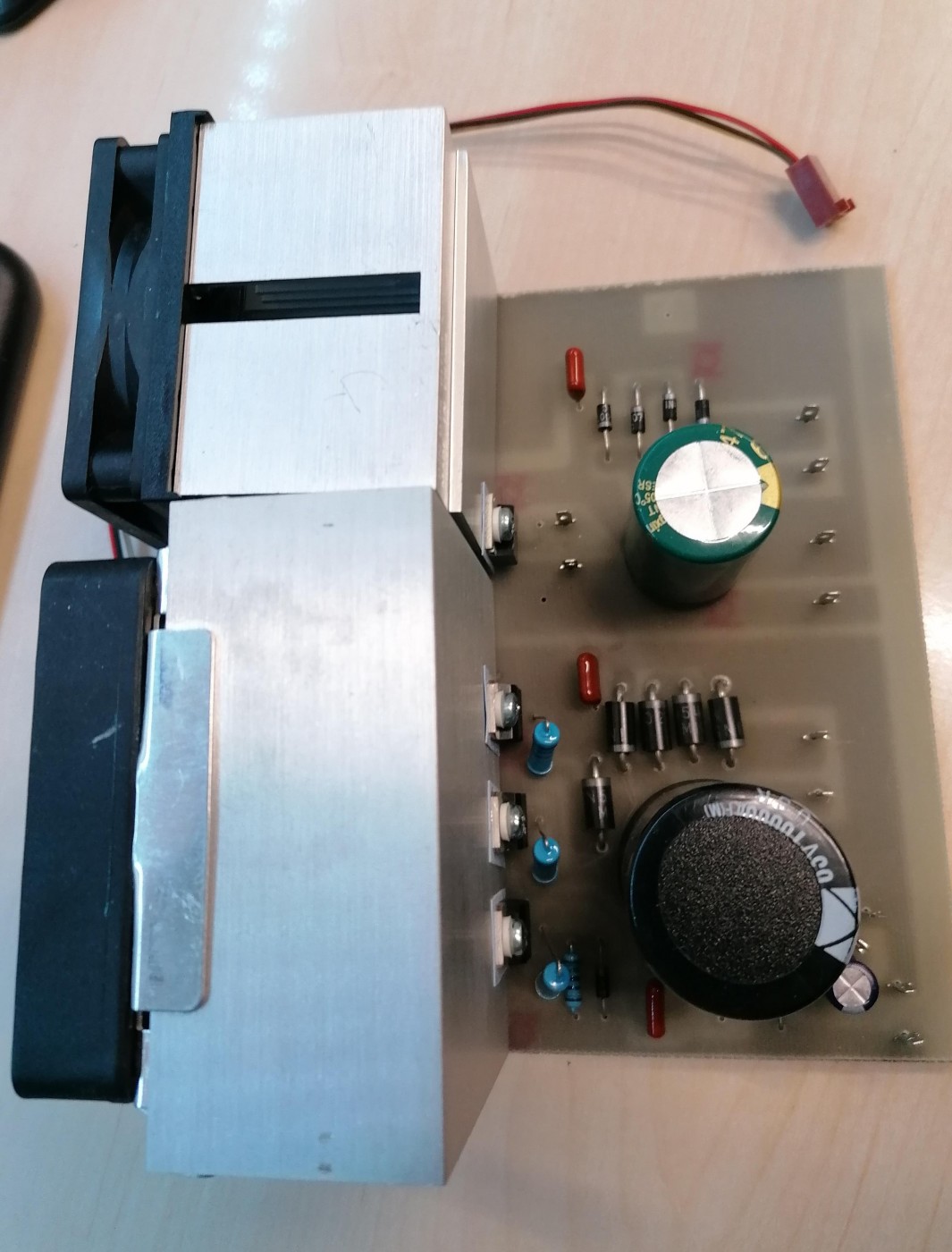

Wat ik er mee wil koelen, misschien overdreven mar voor de HSP print
heb ik er een die het koelichaam koelt van de eerste 2SK2761 en daar zit een 2e op die
over de andere 2 blaast om de daarop gemonteerde koelers extra te koelen zie foto

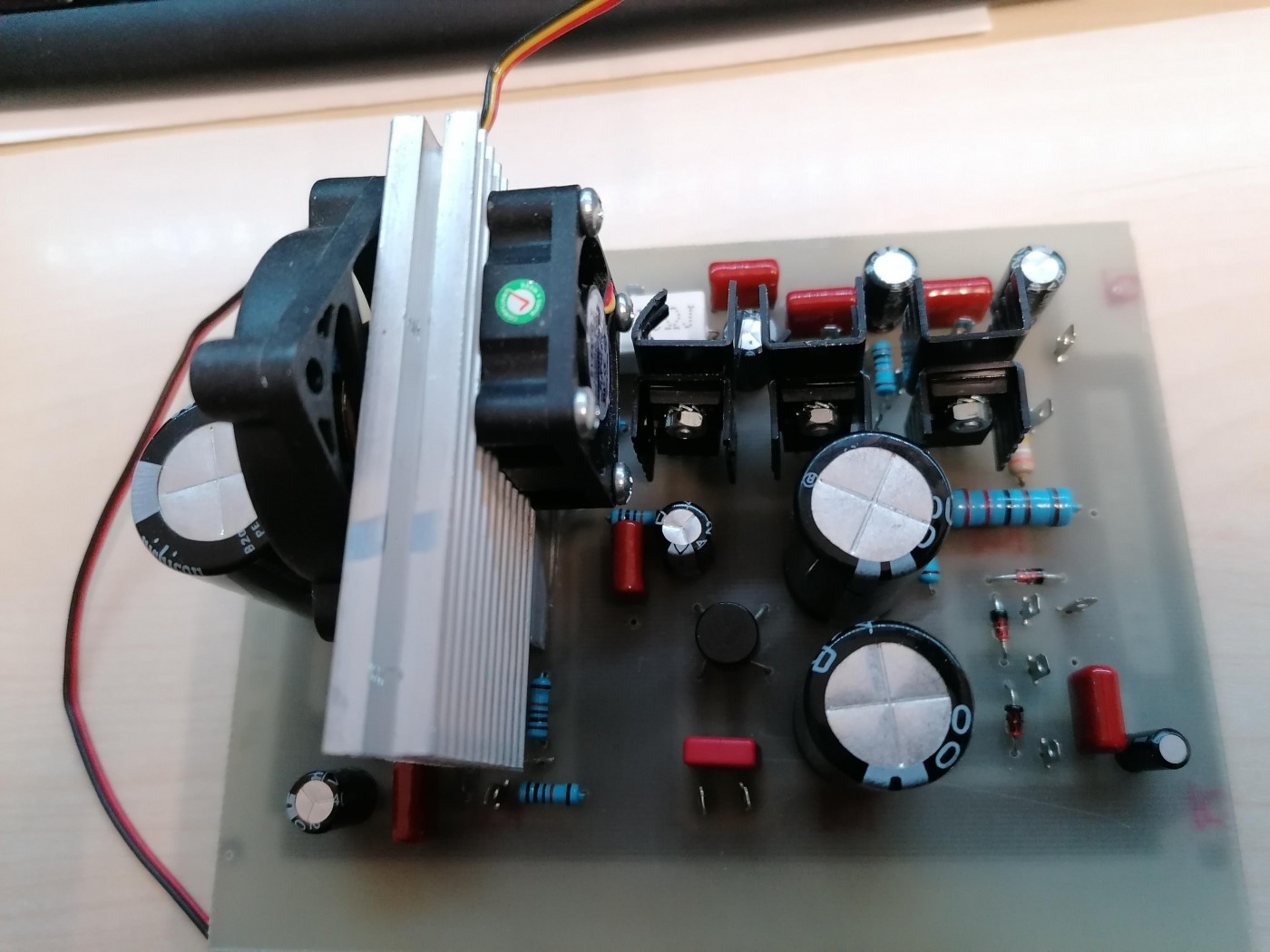

Op de Gloeispanningsprint wil ik de 4 stuks LM317T koelen met 2 oude processorkoelers uit oude pc's met daarop een ventilator zie foto

De 5e Koeler gebruik ik om de warmte uit de kast te laten zuigen, die komt in de achterwand van de kast.

Misschien allemaal een beetje te veel koeling maar ik hou wel van wat extra koeling.

Nu gestabiliseerd voor deze ventilatoren inderdaad niet perse hoeft, heb ik 3 opties denk ik

Optie 1
Ik gebruik de ringkerntrafo, doe deze gelijkrichten met diodes of diodebrug, maar dan heb ik een te hoog voltage voor de koelers, Hoe breng ik deze het beste omlaag?

Optie 2
Of ik laat de koelers op een lager voltage lopen, dan kan ik de trafo en het aangepaste schema gebruiken.

Optie 3
Ik gebruik een andere trafo om de 12 volt te kunnen maken, b.v. deze van 16 Volt (zie foto)
helaas vind ik geen verder specificaties van deze R-Kern trafo, hij komt uit een JVC radio.

Tja welke optie zal de beste zijn ??

m.v.g Marcel

De spanning die uit de trafo komt zou rond de 15v moeten zijn.

Je wilt gestabiliseerd omdat je eventueel nog meer uit de voeding wil halen?? Je zit al op je maximaal.

Ik zou een zwaarder trafo zoeken +- 3 ampère 15 volt.
Dan een gelijkrichter 3 ampère of zwaarder (4 diodes 1n5400 kan ook).
Vervolgens kan je 2 dingen doen.
Jou schema er achter zetten voor de eventuele extra's en de ventilatoren op de gelijkrichter aansluiten met een weerstand ertussen. Of een 7812 variant voor 3 ampère gebruiken en alles op het gestabiliseerde deel aansluiten.
De Elco van 1000uf zou in dit geval 3300 of 4700 uf moeten zijn.

Mocht bovengenoemde voldoen, zal ik eens eens proberen om het schema opnieuw te maken,
kan er alleen maar van leren toch

Marcel, omdat je zoals je aangeeft graag iets wilt leren heb ik er even aan gerekend en als voorbeeldje hier uitgewerkt.
De conclusie hieruit is dat het als gestabiliseerde voeding van 12 V / 1 A niet erg goed gaat werken, die ingangsspanning van 12 volt is hiervoor wel erg laag.

Weliswaar wordt dat 12 * √ 2 = 16,9 V maar daar gaat weer 1,4 V spanningsval over de diodes vanaf.
Bovendien zal deze spanning nog inzakken bij belasting en over de regelaar moet voor goede stabilisatie minstens 2 volt komen te staan.
Dat is inclusief de rimpel spanning en dat betekent dat deze rimpel spanning dus niet hoger mag worden dan die 2 V en dat vraagt weer om vrij grote condensatoren aan de ingang.

De formule voor het berekenen van de buffer condensator is niet zo ingewikkeld, de capaciteit C = (T * I) / U
T is de tijd waarin deze wordt geladen, je gebruikt een brugcel dus dat is 100 x per sec. T is dus 0.01
Om bij 1,5 A binnen die 2 V te blijven heb dus 0.01 x 1,5 / 2 = 7500 μF nodig. Bij 1 A wordt het 5000 μF

Verder is het zo dat die uitgangsstroom van 1 A dus telkens in een honderdste van een seconde moet worden bijgeladen wat dus weer grote piekstromen in de diodebrug oplevert, of je diode brug hiervoor geschikt is kan je in de datasheet ervan vinden.

Hebben we het nog niet over wanneer er eens geen 230V netspanning maar b.v. 218 V ter beschikking is.

Als je die transformator perse wilt gebruiken, vergeet dan het hele verhaal met die stabilisator en hang die ventilatortjes rechtstreeks aan de gelijkrichter met eventueel een relatief kleine afvlak condensator.
m.vr.gr.
Anton van den Oever

BTW, puur uit nieuwsgierigheid; een stuk of 6 ventilatoren?
Dat moet dan wel een knoepert van een tester worden, wat ga daar allemaal mee koelen?

Als ik het goed begrijp, zou een 3300 uF aan de ingang van de spanningsregelaar voldoen, een 22uF aan de uitgang van de spanningsregelaar, als spanningsregelaar zou de L7812CV kunnen, wel met koellichaam, de rest kan gebruikt worden, als ik het goed begrijp
Hoe kan ik de zekeringen berekenen wat nodig zijn?
Mvg Marcel

Betreffende de elco's
Aan de ingang zeker niet verlagen die 1000 uF toch?

De rest van de genoemde onderdelen zijn wel bruikbaar dan?
Uitgaande van dat ik de 7812L vervang voor een L7812CV en goed koel
ook in combinatie met de genoemde trafo 20VA; 230VAC; 12V; 1,67A

m.v.g Marcel

mvg Marcel

Jaja knippen en plakken is niet altijd slim
vandaar ik mijn vragen meestal bij de experts doe op NFOR en natuurlijk ook hier

Ik heb hier een L7812CV liggen, die zou volgens de spec sheet 1,5A moeten kunnen,
ingangsspanning tussen de 14,8 en 25 volt zou ook moeten kunnen toch (12x1,4 =16,8 Volt)

Zou dat met deze trafo kunnen? 20VA; 230VAC; 12V; 1,67A

Betreffende de Elco aan de ingang, daar staat een 1000 uF getekend, aan de uitgang staat een 100 uF, zou hier ook een 1000 uF moeten eventueel?

Diodebrug die ik heb liggen is 2A 1000 volt die voldoet wel denk ik.

Diode tussen de regelaar is niet nodig als het goed begrijp, was wel een goede tip

Mocht bovengenoemde voldoen, zal ik eens eens proberen om het schema opnieuw te maken,
kan er alleen maar van leren toch

b.v.d

m.v.g Marcel

Heel goed dat je het vraagt hier.
Zie maar weer eens de fouten van knip en plak werk.

De getoonde 78L12 is 100mA max.
Door gegeven brugcel van 1A zou je zomaar kunnen denken dat ook 1A uitgang is.
De LM7812 is 1 A (gegeven soms 1,5A maar gedegen koelen dan)
De LM78M12 is 500mA

Is er nog een 3A uitvoering, weet de letter even zo niet uit hoofd

En bij gewenste stroom afname van 1A is zo'n 100uF elko wel erg aan de lage kant.
1000uF beter aan de ingang, uitgang hoeft niet.
Beide 100nF is tbv oscilleren evt, hoeft niet, mag wel.
78xx is intern al behoorlijk beveiligt.
