Voeding 110 Volt DC voor Sony KV-1300 (reply)

Maarten Bakker — Thu, 17 Mar 2022 11:27:02 +0000

Is dat de focus of de H-STAT? De grotere sonybuizen uit die tijd hebben een coaxiale aansluiting van de H-STAT via de normale hoogspanningsaansluiting, maar die kabel ziet er te dun uit.

Voor degenen die het niet weten H-STAT is een hulpanode voor de horizontale statische convergentie, een overblijfsel van het chromatron systeem waar trinitron losjes op geïnspireerd is.

P.S. Die K9 voedingen zijn een onderschat maar zeer degelijk ontworpen stukje elektronica. Dat je ze op 135V kan krijgen voor een grotere trinitron verbaast me niets... Achteraf eigenlijk ook niet dat ze op 110V nog steeds stabiel zijn.

Voeding 110 Volt DC voor Sony KV-1300 (reply)

Marcel van Grinsven — Wed, 16 Mar 2022 19:55:05 +0000

Inderdaad op zijkant hals.

Voeding 110 Volt DC voor Sony KV-1300 (reply)

Roland Huisman — Wed, 16 Mar 2022 18:50:21 +0000

Mooi werk Marcel!

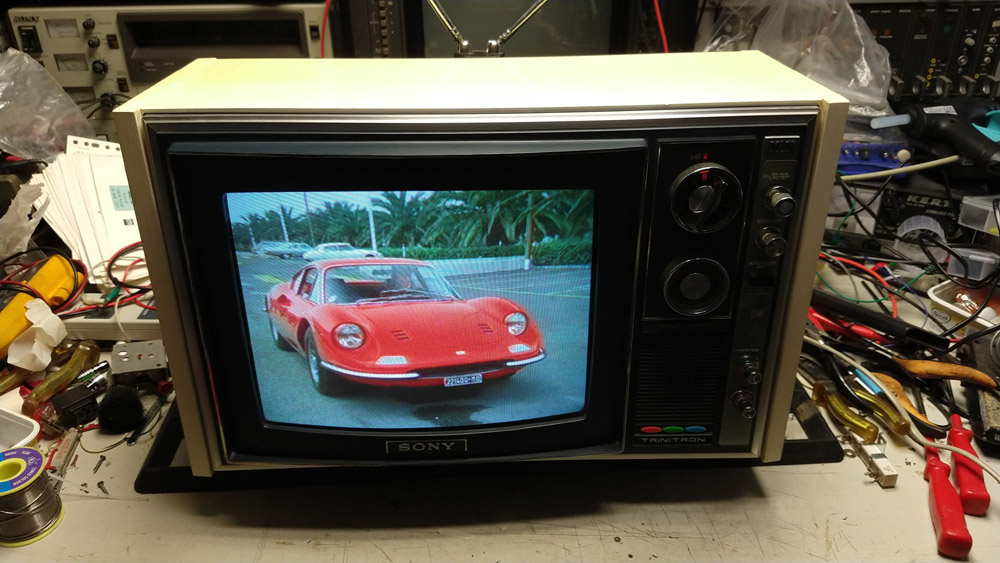

Wat apart, zit de focus aansluiting nou op de zijkant
van de hals van de beeldbuis? Mooie auto trouwens

Groeten, Roland

Voeding 110 Volt DC voor Sony KV-1300 (reply)

Marcel van Grinsven — Wed, 16 Mar 2022 17:41:50 +0000

Zit erin en het werkt prima.

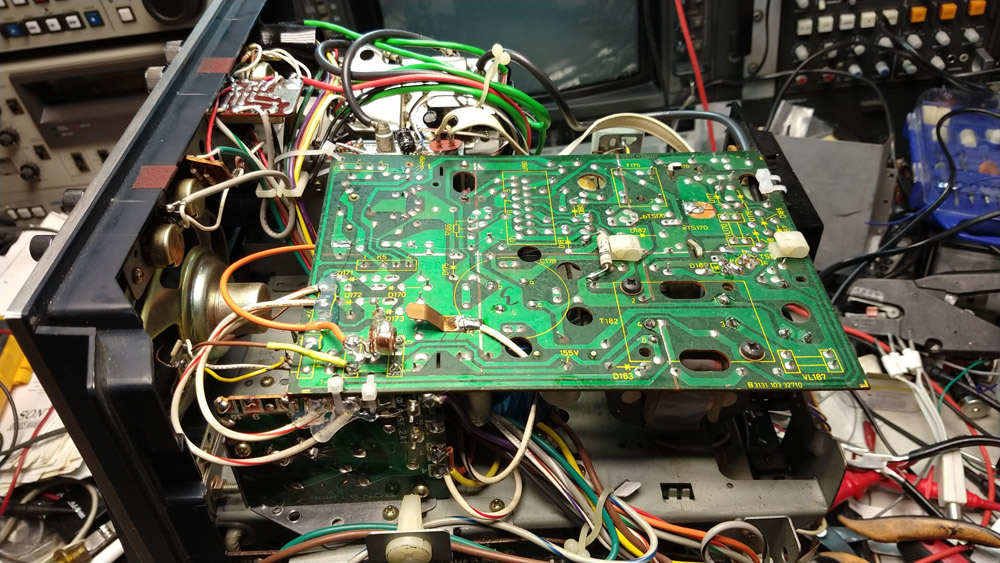

Oude voeding geheel verwijderd, kleine printje met zekering en condensatoren verplaatst.

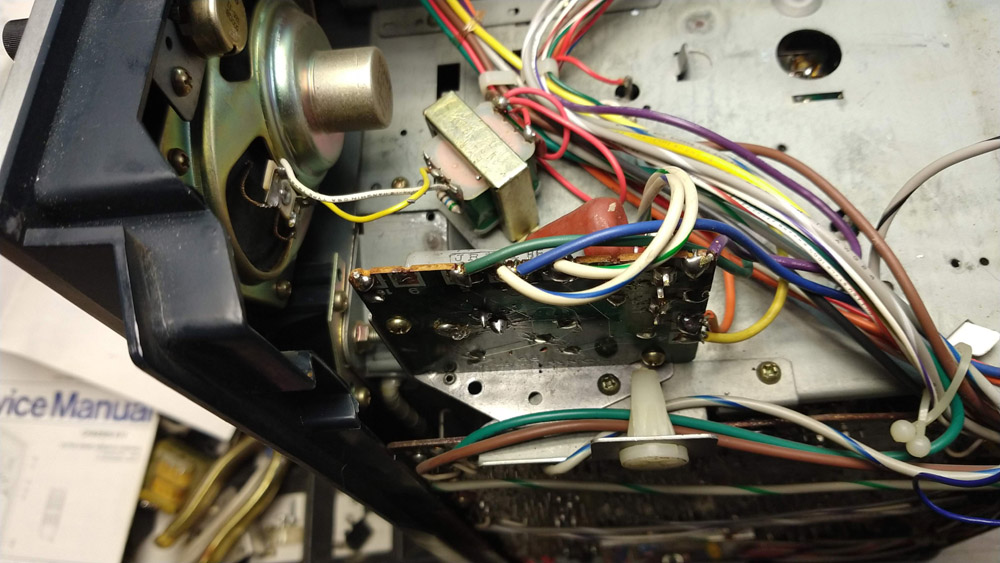

Verder nog een trafo toegevoegd voor gloeidraad beeldbuis.

Verder nu erg betrouwbaar met een K9 voeding, die Sony voedingen hebben altijd ellende gegeven.

Voeding 110 Volt DC voor Sony KV-1300 (reply)

RAAF12 — Wed, 16 Mar 2022 17:16:43 +0000

Ja mooi dat het werkt ik had de K9 voeding tegen de linker zijkant gezet maar jij hebt minder ruimte ter beschikking. De Trititron TV was een krijgertje en na veel gezoek de fout niet gevonden dus was dit wel een quick en dirty oplossing, mja het resultaat telt. En ik ik kon hem daarna wel mooi verpatsen. Een beetje KTV deed end jaren 70 toch al gauw 200 tot 300 gulden. Succes ermee.

Voeding 110 Volt DC voor Sony KV-1300 (reply)

Marcel van Grinsven — Wed, 16 Mar 2022 10:46:20 +0000

Handig idee, even gekeken of dat gaat lukken, en het werkt.

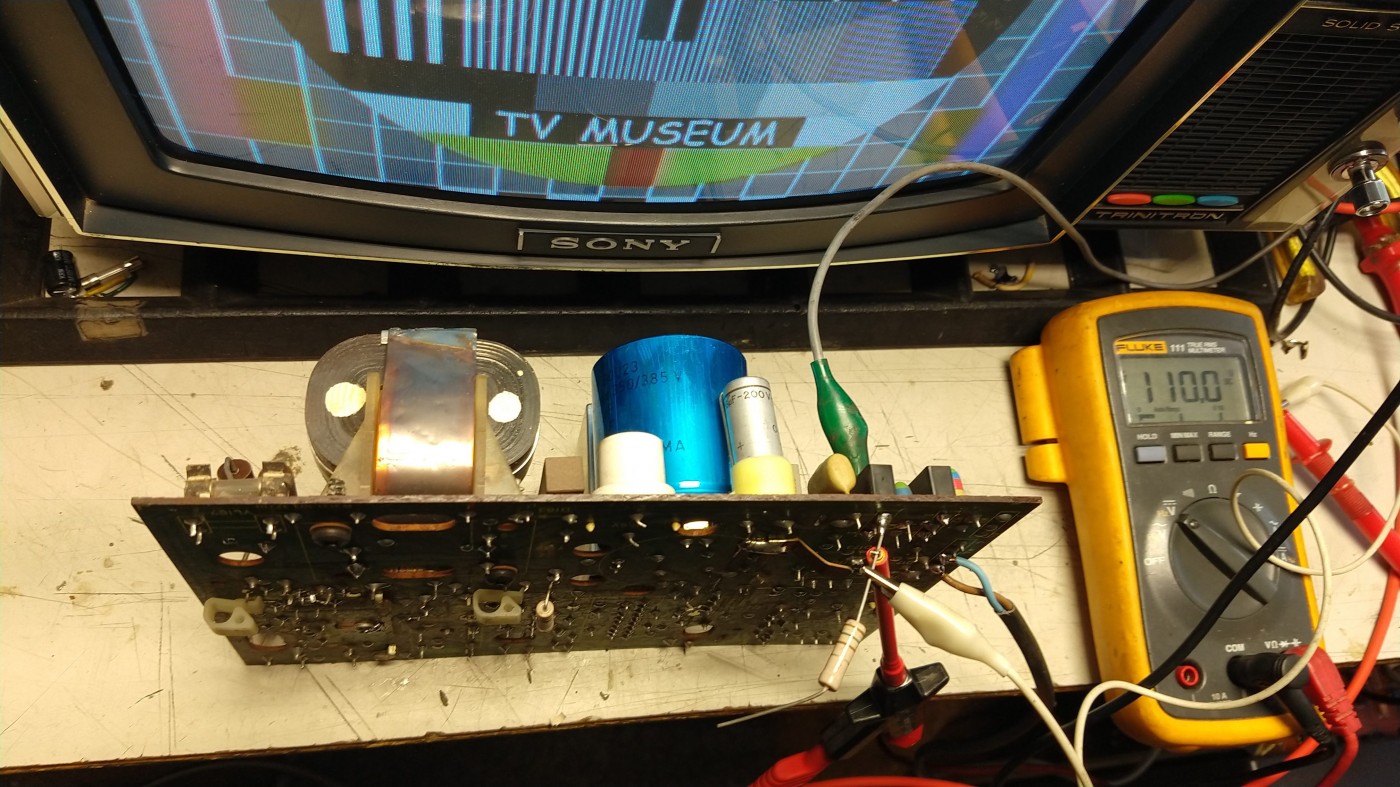

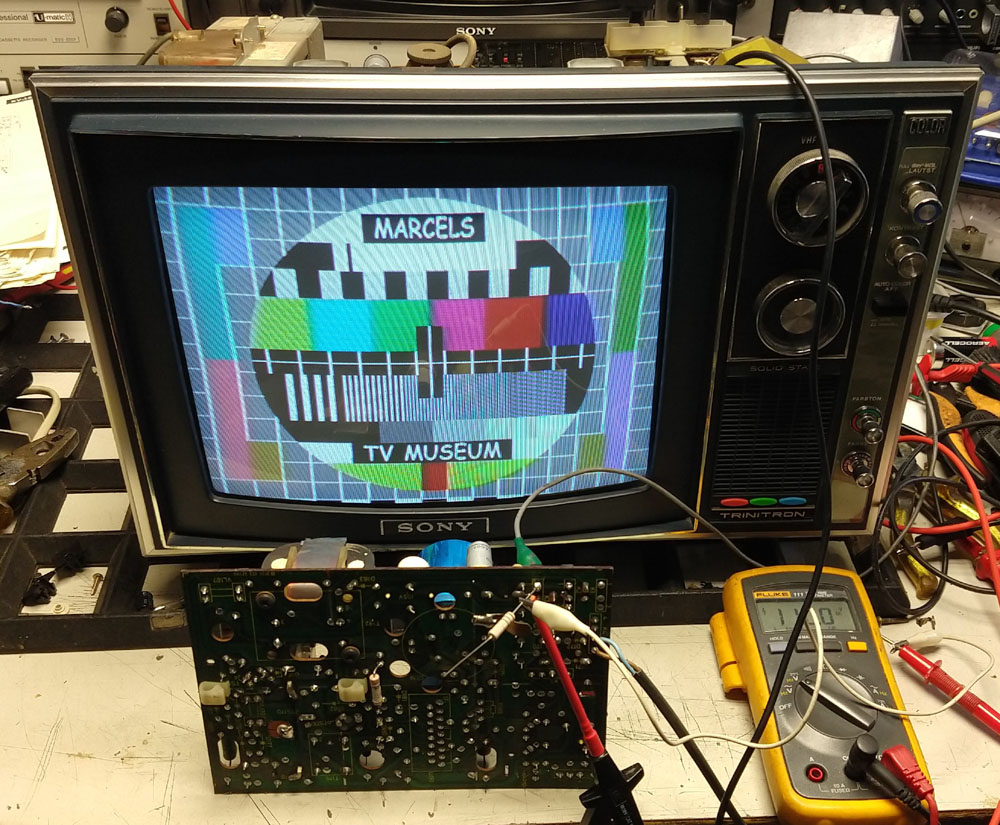

Voeding aangepast dat deze af te stellen is voor rond de 110 Volt.
Nu de uitdaging om deze in de KV-1300 te krijgen.

Voeding 110 Volt DC voor Sony KV-1300 (reply)

ruudam — Mon, 14 Mar 2022 19:12:08 +0000

Dat zal een KV 1800 zijn geweest, daarvan ging de voeding er ook vaak uit.
Sony had een reparatie setje hiervoor meen ik me te herinneren.

Voeding 110 Volt DC voor Sony KV-1300 (reply)

RAAF12 — Mon, 14 Mar 2022 17:53:43 +0000

Ik had ook zo'n Sony met een defecte voeding wel een maatje groter, daar had ik een Phlips K9 voeding ingezet! En dat werkte prima meen dat ie op 140V draaide.

Voeding 110 Volt DC voor Sony KV-1300 (reply)

loek — Mon, 14 Mar 2022 13:00:22 +0000

Hallo Marcel,

Je vraagt specifiek of dit soort voedingen in Nederland te koop zijn. Maar ik zie dat dit soort voedingen wel te koop worden aangeboden door bijvoorbeeld Alieexpress. De prijs is dan ongeveer 70 Dollar inclusief verzenden en BTW dus verder geen invoer rechten. Als voorbeeld zie onderstaande link, maar dat was na wat kort zoeken er staan veel meer aanbiedingen.

https://nl.aliexpress.com/item/33010773309.html?spm=a2g0o.productlist.0.0.840eb887laBubF&algo...

met vriendelijke groet,

Loek

Voeding 110 Volt DC voor Sony KV-1300 (reply)

Marcel van Grinsven — Sun, 13 Mar 2022 20:33:20 +0000

Hallo Bram, bedankt voor links, ik had deze inmiddels ook gelezen, blijkbaar probleem voedingen voor de meeste. En na de zoveelste kortsluiting heb ik het wel gehad met deze voedingen.

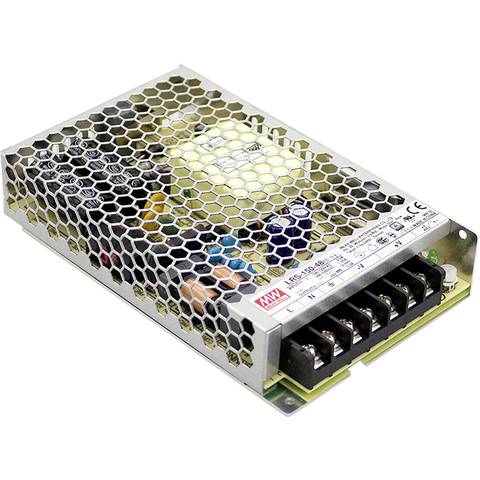

Mijn insteek is een nieuwe moderne voeding inbouwen, is dan ook betrouwbaar voor de langere tijd. Maar helaas zijn deze 110 Volt DC voedingen moeilijk te vinden hier, meest gaat tot 48 volt. Zoiets op de foto maar dan 110 Volt DC uit.

Voeding 110 Volt DC voor Sony KV-1300 (reply)

Marbel — Sun, 13 Mar 2022 20:07:00 +0000

Hallo Marcel,

Ik herinner met deze toestelletjes wel met de beruchte SG613 die er vaak uitklapte.
Dit was toen al een dure grap!

Ik heb op het "circuit online" forum een draadje gevonden waar je wel iets mee kan denk ik.Klik

Ook hier staat genoeg info: klik

Succes, Bram

Voeding 110 Volt DC voor Sony KV-1300 (reply)

Marcel van Grinsven — Sun, 13 Mar 2022 19:20:33 +0000

Is T604, gaat naar gloeidraad beeldbuis.

Voeding 110 Volt DC voor Sony KV-1300 (reply)

kris — Sun, 13 Mar 2022 18:16:18 +0000

zit daar rechts onder een vroege vorm van een optocoupler? (die zwarte knots op 4 pootjes).

Die dingen verlopen nogal ernstig en maken dat de uitgangspanning stijgt met de tijd.. (komt omdat ze DC info doorgeven)

Voeding 110 Volt DC voor Sony KV-1300

Marcel van Grinsven — Sun, 13 Mar 2022 17:37:39 +0000

Weet iemand of er ergens losse voedingen van 230 AC naar 110 DC te koop zijn in Nederland?
Bij Conrad gekeken, daar niets te vinden, 110 Volt DC is ook niet een veel gebruikte waarde.

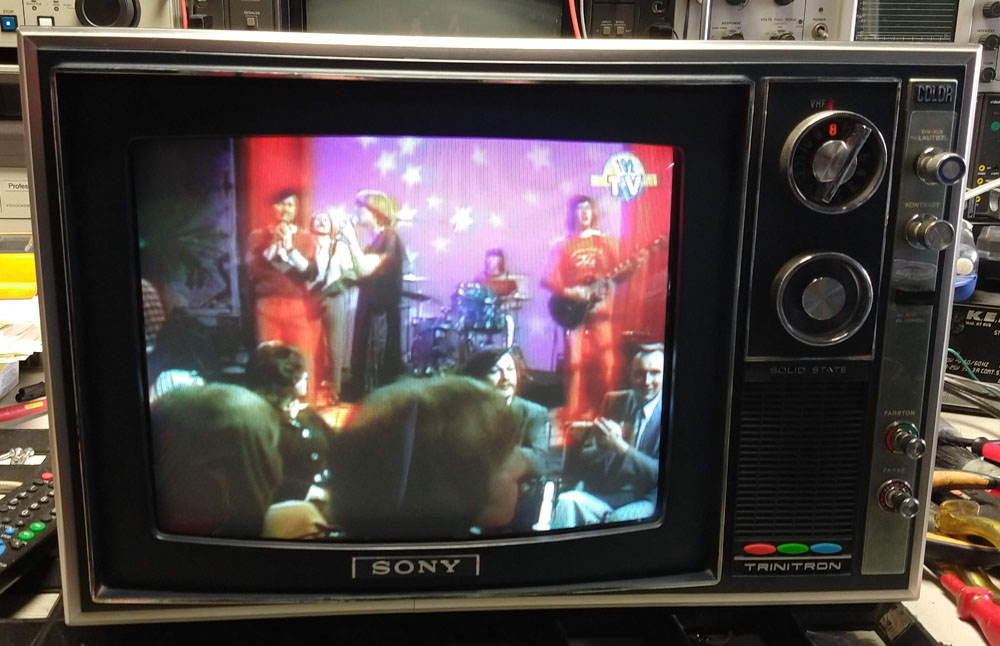

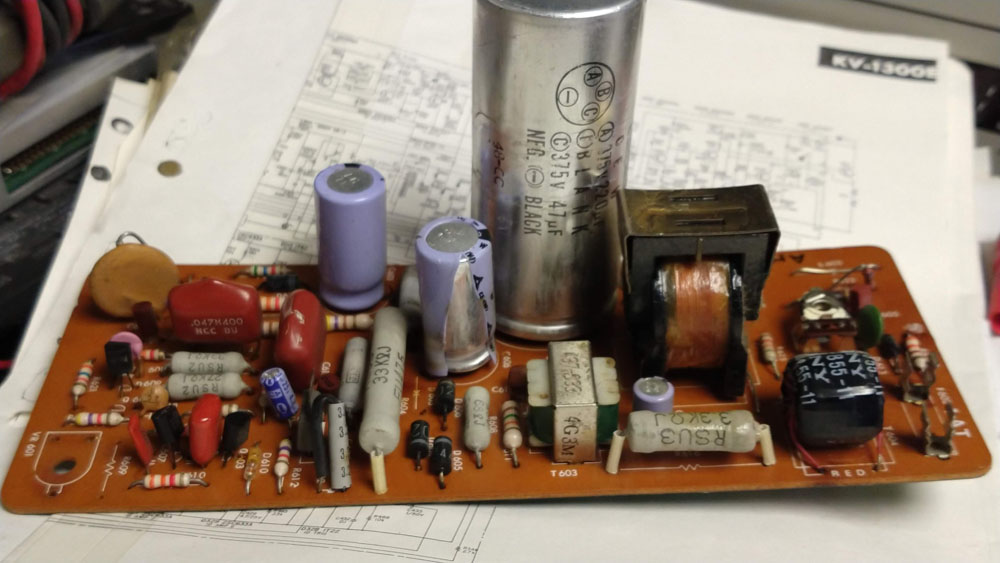

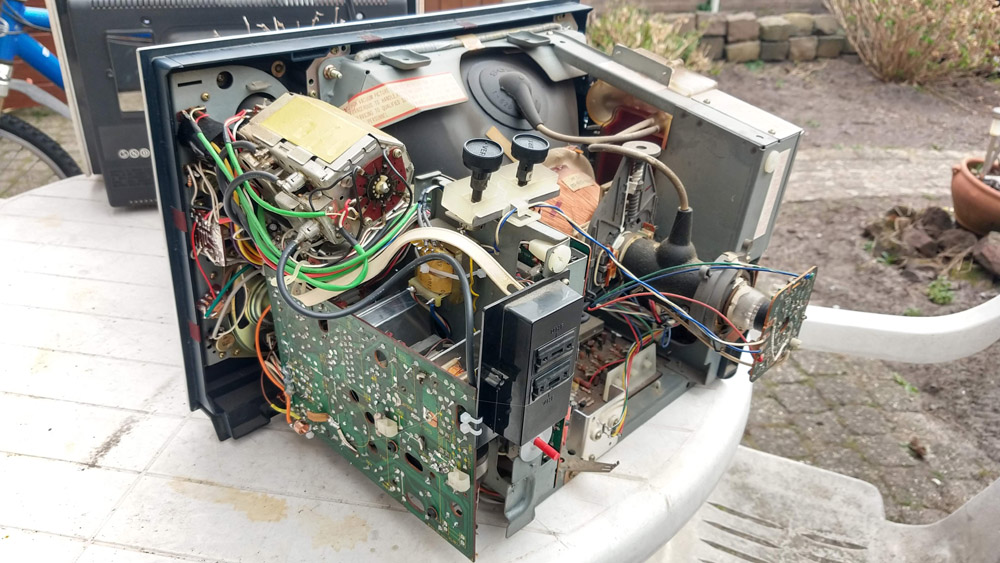

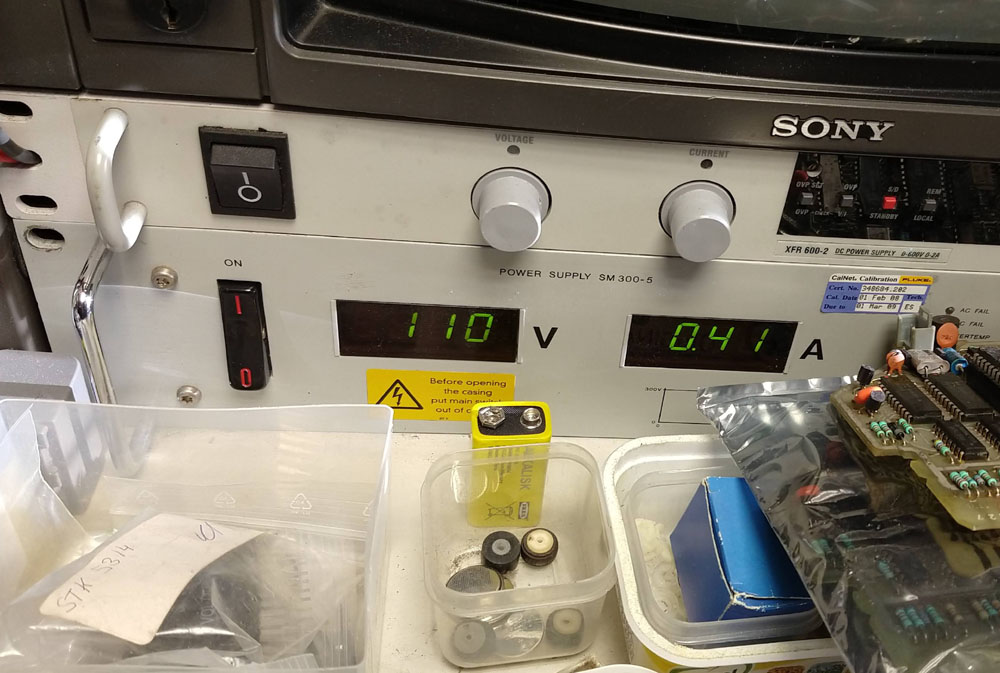

Ben met een Sony KV1300 bezig, de eerste voeding totaal los, een tweede uit een sloper proberen te repareren, elco's vervangen en alles doorgemeten, maar ook weer transtoren die defect gaan, soms even spelen en of weer meteen defect. Dus dat gaat het niet meer worden, blijkbaar een klote ontwerp. De vorige eigenaar had al de protectie losgemaakt waardoor diverse torren en raster en oost west overleden waren, dat is inmiddels gerepareerd. Met een externe voeding werkt de tv weer prima. Dus maar een losse inbouw 110 Volt DC voeding zien te vinden, tv gebruikt iets van 0.40 - 0.50 Amp. Voeding gloeidraad beeldbuis komt ook uit dezelfde voeding, maar dat is makkelijk op te lossen met een losse trafo. Misschien ook wel handig voor de latere Sony KV1300's, uiteindelijk gaan die originele voedingen vaak stuk. de onderste foto de originele voeding, hier ging het goed mis, 110 volt is veel hoger geworden, elco's hebben het heet gehad. De derde foto, de voeding uit een sloper met nieuwe elco's, ook die is gaar.
