Philips Norbit componenten (reply)

Mans Veldman — Thu, 28 Mar 2024 22:19:43 +0000

Achtergrond informatie over de Mullard Norbit, Norbit2 en Philips Circuit Blocks op de site van Pieter Hooijmans.

https://www.maximus-randd.com/digital-circuit-blocks.html

De rest van zijn site is trouwens ook de moeite waard...

Philips Norbit componenten (reply)

Plantarum — Mon, 25 Mar 2024 20:18:20 +0000

Top man, bedankt voor de link!

Philips Norbit componenten (reply)

Wil — Mon, 25 Mar 2024 19:12:57 +0000

Hier een boekje over norbits.

Groeten,

Wil

Philips Norbit componenten (reply)

Plantarum — Mon, 25 Mar 2024 14:51:12 +0000

Ik heb je een bericht gestuurd.

Philips Norbit componenten (reply)

MarcelvdG — Sat, 23 Mar 2024 21:22:43 +0000

Ik had er nog nooit van gehoord, maar hier staat er ook nog wat informatie over:

https://www.detailedpedia.com/wiki-NORBIT

Philips Norbit componenten (reply)

Forumbeheer — Sat, 23 Mar 2024 19:29:55 +0000

Ik denk dat er diverse bedrijven parallel mee bezig waren. Naast Elektrologica vermoed ik ook Philips zelf omdat er vóór 1968 ook al logische schakelingen in modules waren, maar de details zijn bij mij ook niet bekend.

Philips Norbit componenten (reply)

Armand — Sat, 23 Mar 2024 12:56:19 +0000

Het is een doorontwikkeling van de modules die oa bij Electrologica gebruikt werden in de X8 computers.

De oorsprong ligt in Amerika.
Midden jaren 50 had je de "cordwood" modules.

In 1957 verder ontwikkeld en ingegoten door Sylvania Electronic Systems (Massachusetts / USA).
De modules kregen de naam "Flyball" modules

Groeten, Armand

Philips Norbit componenten (reply)

Dominic — Sat, 23 Mar 2024 10:12:00 +0000

Leuk om te zien dat dit nog her en der opduikt. Het is een doorontwikkeling van de modules die oa bij Electrologica gebruikt werden in de X8 computers.

Van die FC en FCH logica heb ook nog een doos vol staan. Laatste keer dat ik het bij een reparatie tegenkwam en het nodig had is inmiddels ook alweer 10 jaar geleden.

Dominic

Philips Norbit componenten (reply)

DirkHartland — Sat, 23 Mar 2024 06:54:33 +0000

Heel Leuk, bedankt,
Begin jaren 70 veel gebruikt voor de zogenoemde "programmers" voor Shell Chemie. Printenbakken vol met deze Norbit 60 serie.
Ook veel ontwerpen gemaakt met de 50 en de 30 series.
De 30 serie ook begin jaren 70 voor de Havenlichten van Hoek van Holland.

Groet, Dirk

Philips Norbit componenten (reply)

ruudam — Sat, 23 Mar 2024 00:17:58 +0000

Dit komt me bekend voor, de kast en buizenbezetting. Heb nog zo'n dingetje staan, maar de besturings eenheid zit er niet in.

Heb ze ook nog werkend gezien in Radio Kootwijk. Jaren 90.

Philips Norbit componenten (reply)

Maurice — Fri, 22 Mar 2024 21:52:33 +0000

Leuk, dank voor de plaatjes
NOBITS serie-60 en zo te zien week 27 1973 dan.

Wat beperkt info over die Philips blokken is hier te vinden
Circuit Blocks

Philips Norbit componenten (reply)

Plantarum — Fri, 22 Mar 2024 19:26:13 +0000

Dankjewel Henk!

Philips Norbit componenten (reply)

henk vdb — Fri, 22 Mar 2024 18:42:59 +0000

-------------------------------------------------------------------------------------------

Philips Norbit componenten (reply)

Plantarum — Fri, 22 Mar 2024 15:24:27 +0000

Bedankt voor je analyse voor wat betreft het bouwjaar.
Ik zal eens op de printen kijken van de zender die hier staat.
Van deze zenders zijn er niet zo heel veel gemaakt en ik denk dat het ontwerp gedurende de productie niet zoveel veranderd is. Volgens mij zijn ze tot eind 70 gemaakt, misschien wel begin 80.

Philips Norbit componenten (reply)

corne — Fri, 22 Mar 2024 13:56:17 +0000

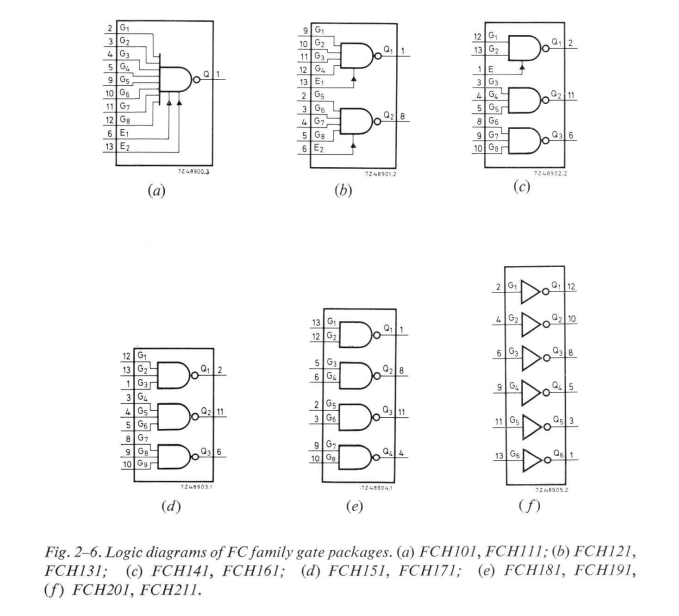

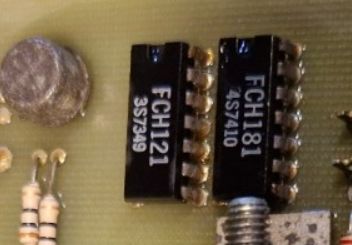

Een van de printplaten heeft een FCH181 chip van de 10de week van 1974.
Dus die printplaat is in ieder geval van begin jaren 70.

Philips Norbit componenten (reply)

Plantarum — Fri, 22 Mar 2024 13:41:35 +0000

Het gaat om een Philips RZ 520.
Bouwjaar is volgens mij 1969, maar ik kan er een aantal jaren naast zitten.
Het is een lineaire zender die ooit bij Radio Kootwijk in gebruik is geweest.
Versterking gaat door een breedbandige solid state versterker van 50 mW naar één Watt. Vervolgens naar een YL1150 buis en dan naar drie YL1150 buizen. (Als iemand die nog heeft liggen dan zou ik die graag overnemen).
Daarna gaat het signaal naar een 4cx15000 in de eindtrap. Nominaal vermogen is 10 kW.

Gisteren heb ik ergens in Belgie nog een aantal sturingen gevonden met alle printen erin. Ze zijn slecht en vochtig bewaard gedurende 20 jaar of zoiets, maar het is beter dan niets en veel onderdelen zijn nog wel bruikbaar.

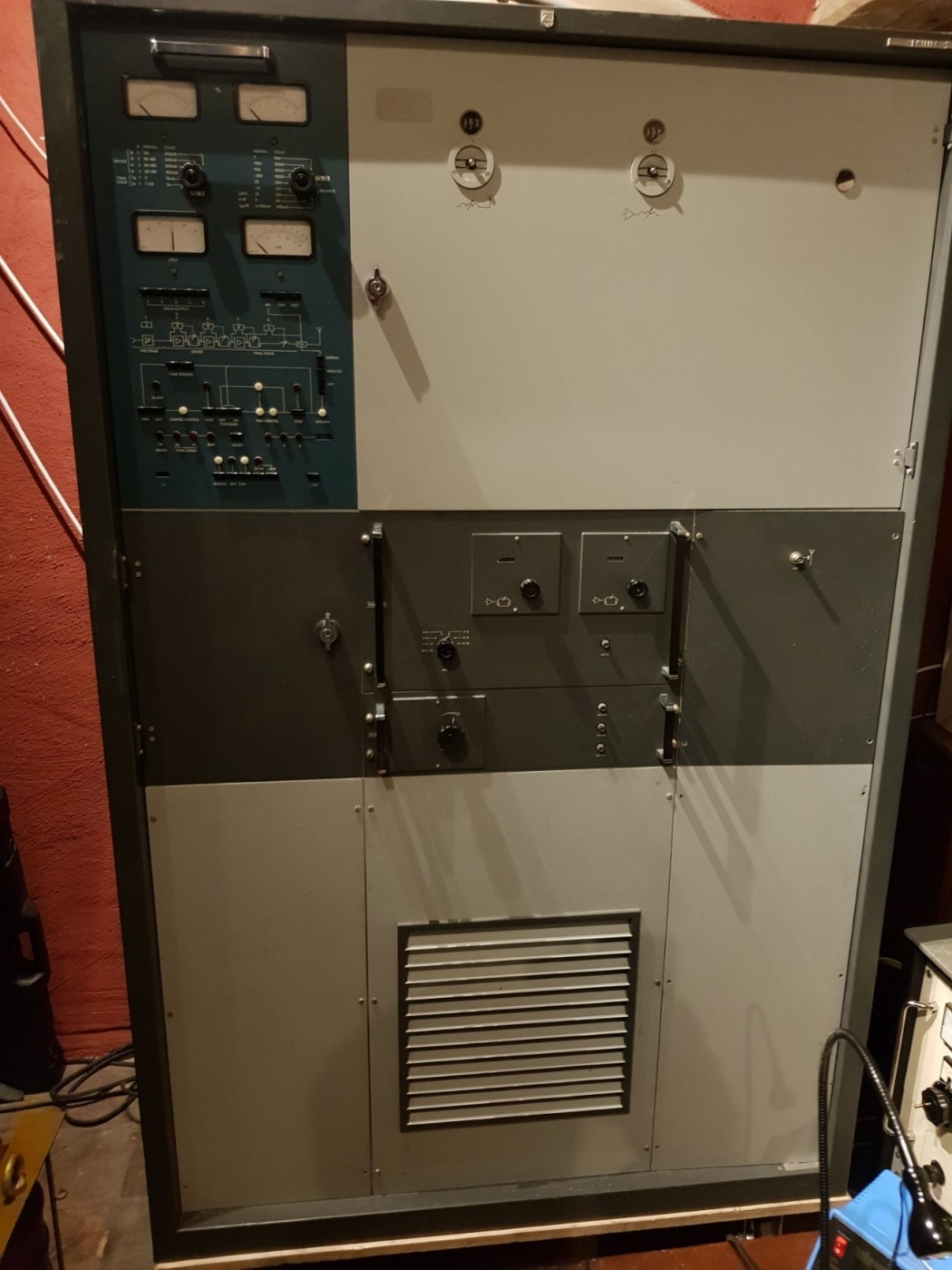

Bijgevoegd een foto van het hele apparaat. Ik zal gaandeweg wat meer foto's maken en uploaden.
Ik heb echter nog andere projecten, dus dit heeft de tijd.

Philips Norbit componenten (reply)

Forumbeheer — Fri, 22 Mar 2024 13:27:11 +0000

Leuk! Ook de mix van digitale technieken: rietrelais, norbits, moderne IC's.

Ziet er uit als midden jaren '70, dan zou je verwachten dat de meeste functies wel in gewone ICs zouden zitten in plaats van norbits. Om wat voor soort zender gaat het? Iets met telefonie of telex? Of toch omroep? Vind je het leuk om meer details te delen? Misschien een klein reparatieverslagje of fotoreportage. Misschien wat van mijn favoriete dingen zoals typeplaatje en diverse codenummers?

P.S. Als je een rietrelais stuk hebt, ik heb nog wel wat sloop liggen.

Philips Norbit componenten (reply)

Leo Snoeren — Fri, 22 Mar 2024 12:51:06 +0000

Leuk om te zien Hubert! In het verleden heb ik ook eens wat van die blokken gehad, maar die zijn inmiddels naar een andere geïnteresseerde. Ik had ze in groen en rood, geen idee welke nummers.

Philips Norbit componenten

Plantarum — Fri, 22 Mar 2024 12:25:46 +0000

Ik ben een Philips zender aan het restaureren en in de besturing zitten hele vroege digitale componenten. Ik denk dat het wel leuk is om deze te delen.

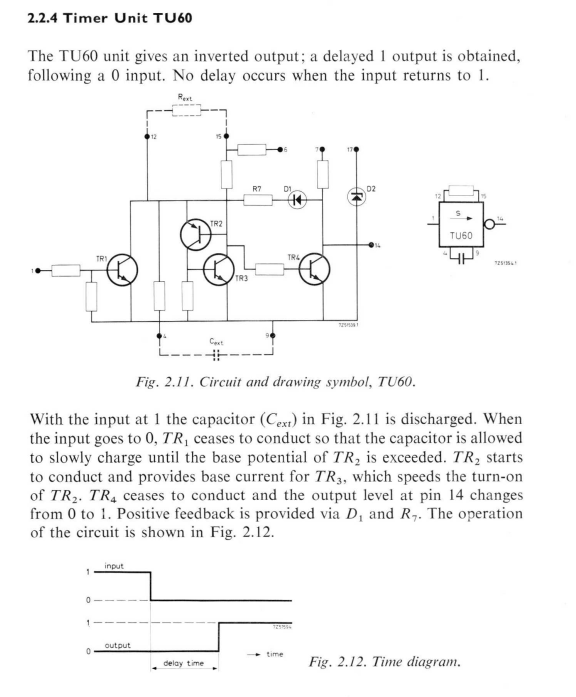

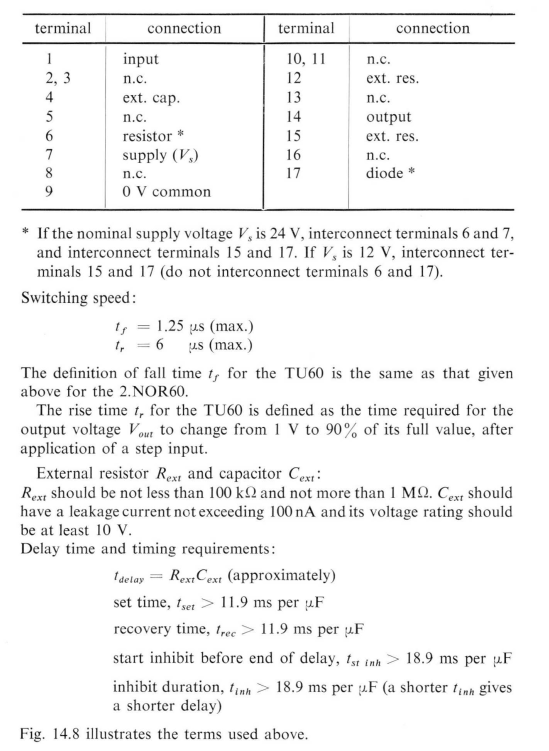

De rode IC's zijn TU-60. DE PS10 zijn eigenlijk discreet opgebouwde schakelmodules.
Techniek stamt uit de tweede helft van de 60ér jaren.
