Leo Snoeren — Tue, 06 May 2025 17:42:05 +0000

Mooi dat je de fout hebt gevonden Wim! Gelukkig zijn het niet altijd moeilijke onderdelen of grote problemen (hoewel je naar zo'n fout toch wel even kan zoeken).

Veel luisterplezier!

Schema Philips Spatial Stereo Radio Cassette Recorder 580 (reply)

Wim Stuiver — Tue, 06 May 2025 15:18:50 +0000

Na alles gereinigd te hebben zat de fout in een onderbroken printbaan tussen de bruggelijkrichter, de aan-uitschakelaar en de gestabiliseerde voeding.

De onderbroken printbaan overbrugd met een draadje.

De documentatie kwam goed uit om je te orienteren.

Allemaal dank voor de tips!

mvg

Wim

Schema Philips Spatial Stereo Radio Cassette Recorder 580 (reply)

ruudam — Sun, 04 May 2025 23:10:14 +0000

Beetje smerig, in de regen gestaan?
Controleer ook net - batt omschakelaar

Schema Philips Spatial Stereo Radio Cassette Recorder 580 (reply)

Wim Stuiver — Sun, 04 May 2025 12:01:57 +0000

Hr. van Dam,

Hartelijk dank voor de link.

Inmiddels uitgeprint.

mvg Wim

Schema Philips Spatial Stereo Radio Cassette Recorder 580 (reply)

AvanDam — Sun, 04 May 2025 11:05:10 +0000

https://elektrotanya.com/philips_22ar580_sm.pdf/download.html

Schema Philips Spatial Stereo Radio Cassette Recorder 580 (reply)

Wim Stuiver — Sun, 04 May 2025 10:35:56 +0000

Leo,

Dank voor de tip.

Na zoeken zaten er 2 schroeven wat verborgen in het batterijvak.

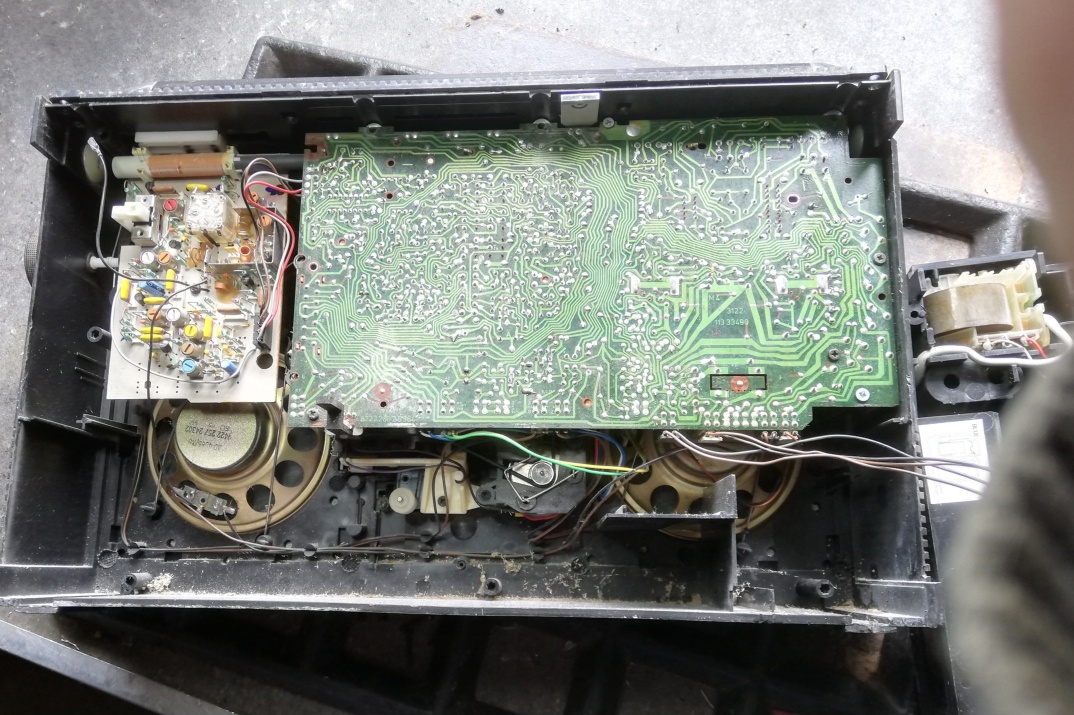

De radio speelt niet en er gaat wel plm 13 Volt wisselspanning van de trafo naar de print.

Dus eerst maar de print proberen los te krijgen om bij de volumeregelaar waarop ook de aan/uit schakelaar zit te bekijken.

Een schema/doc. zou wel gemakkelijk zijn dus die zoek ik nog.

mvg Wim

Schema Philips Spatial Stereo Radio Cassette Recorder 580 (reply)

Leo Snoeren — Sun, 04 May 2025 09:30:36 +0000

Mogelijk zitten er ook schroeven in het batterijvak?

Schema Philips Spatial Stereo Radio Cassette Recorder 580

Wim Stuiver — Sun, 04 May 2025 09:04:27 +0000

Gezocht:

Schema/documentatie van de Philips Spatial Stereo Radio Cassette Recorder 580

Weet iemand hoe je deze radio moet demonteren om bij de onderdelen te komen.

Het achterste gedeelte laat zich moeilijk verwijderen.

Wie heeft hier ervaring mee?

Bijgaand enkele foto's vn het toestel.

mvg Wim
