Nederlands Transistorforum - Gebruikershandleiding Philips versterker FA569

Gebruikershandleiding Philips versterker FA569 (reply)

francois129 — Wed, 09 Jul 2025 17:01:07 +0000

Dag Maarten,

Ik heb de gegevens gevonden.

Dankuwel

François

Gebruikershandleiding Philips versterker FA569 (reply)

Maarten Bakker — Wed, 09 Jul 2025 16:09:17 +0000

Kijk even in de service manual wat het artikelnummer is (4822 134 xxxxx) en mogelijk staan er al een spanning en stroom bij in de onderdelenlijst.

Gebruikershandleiding Philips versterker FA569 (reply)

francois129 — Wed, 09 Jul 2025 14:48:20 +0000

Ondertussen bij Thomas van MFB Freaks in zijn webshop de lampjes gevonden.

François

Gebruikershandleiding Philips versterker FA569 (reply)

francois129 — Wed, 09 Jul 2025 13:12:53 +0000

Leo,

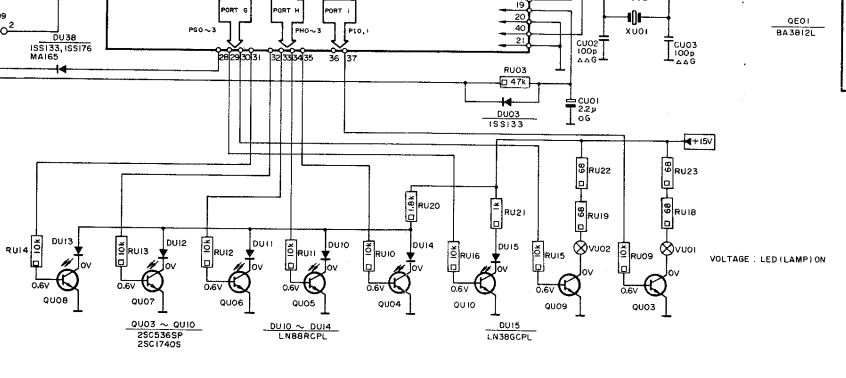

Volgens het schema is het gelijkspanning.
Lampje VU02 is hetzelfde maar om te meten moet ik alles terug monteren.
Als het niet anders kan moet het maar.
De eigenaar houdt alles liefst origineel maar denk toch ook aan een LEDje.
Maximum spanning is 15 V en voor het gloeilampje zijn er al 2 weerstanden van 68Ω gebruikt.

François

Gebruikershandleiding Philips versterker FA569 (reply)

Leo Snoeren — Wed, 09 Jul 2025 13:06:34 +0000

Kijk even of de lampjes op gelijk of wisselspanning branden (zal waarschijnlijk gelijkspanning zijn) en meet de spanning (kan ook over een nog werkend lampje, waarschijnlijk zijn dezelfde lampjes gebruikt).

Indien gelijkspanning: monteer een LED met de juiste voorschakelweerstand en het werkt weer.

Een andere optie is te kijken of je aan een vervangend lampje kan komen, maar de maatvoering is belangrijk en ook de spanning en stroom. Ik denk dat je met een LED sneller klaar bent (en die gaat niet meer kapot).

Gebruikershandleiding Philips versterker FA569 (reply)

francois129 — Wed, 09 Jul 2025 13:01:25 +0000

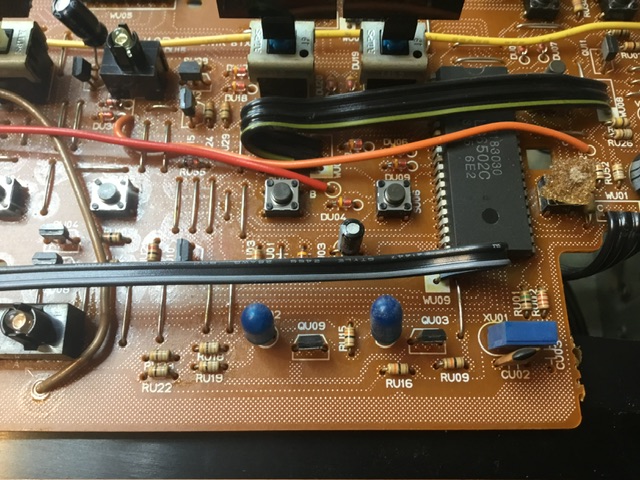

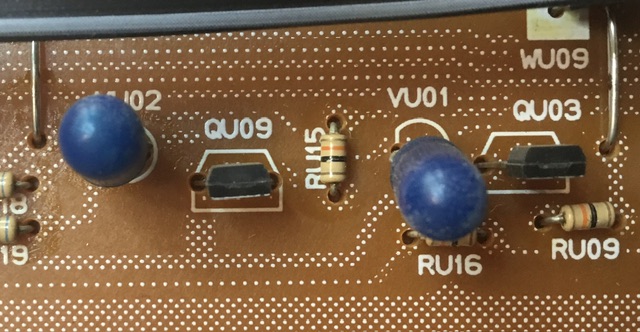

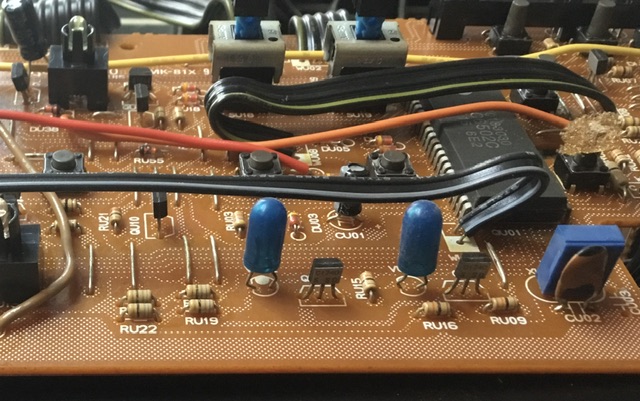

Hierbij de beloofde foto’s

Het lampje meet oneindig dus defect. Maar met wat kan ik dit vervangen?

François

Gebruikershandleiding Philips versterker FA569 (reply)

francois129 — Wed, 09 Jul 2025 09:01:12 +0000

Cees,

Ik moet de print nog demonteren. Als dat gebeurd is plaats ik hier een foto.
Deze zit achter het frontpaneel.

François

Gebruikershandleiding Philips versterker FA569 (reply)

Goldline — Wed, 09 Jul 2025 08:54:09 +0000

Lampjes en leds worden door processor aangestuurd ,transistoren nazien, ik zie niet op het schema welk nummer de tape lamp of led is, staat het op de print, Francois ?

Gebruikershandleiding Philips versterker FA569 (reply)

francois129 — Tue, 08 Jul 2025 05:06:47 +0000

Dankuwel Soundman2

François

Gebruikershandleiding Philips versterker FA569 (reply)

soundman2 — Mon, 07 Jul 2025 20:43:31 +0000

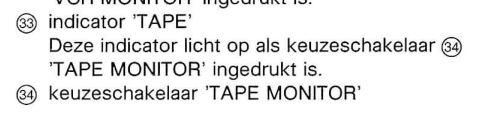

in de tweede link staat de gebruiksaanwijzing.

Gebruikershandleiding Philips versterker FA569 (reply)

Goldline — Mon, 07 Jul 2025 20:27:02 +0000

Dan wordt het puzzelen met het schema,

Gebruikershandleiding Philips versterker FA569 (reply)

francois129 — Mon, 07 Jul 2025 20:17:37 +0000

Ik heb deze maar zoals hierboven geschreven ben ik er niets mee voor de werking te ontrafelen.

François

Gebruikershandleiding Philips versterker FA569 (reply)

Goldline — Mon, 07 Jul 2025 20:15:07 +0000

Link naar de servicemanual> https://elektrotanya.com/philips_70fa569_sm.pdf/download.html#google_vignette

edit, je had deze link inmiddels al gekregen

Gebruikershandleiding Philips versterker FA569 (reply)

francois129 — Mon, 07 Jul 2025 20:12:55 +0000

Goedenavond,

De service manual heb ik maar kan zo direct niet vinden wat ik zoek.

François

Gebruikershandleiding Philips versterker FA569 (reply)

soundman2 — Mon, 07 Jul 2025 20:08:56 +0000

Heb je hier wat aan?
https://elektrotanya.com/philips_70fa569_sm.pdf/download.html

https://www.gebruikershandleiding.com/Philips-70fa569/handleiding-5-781563.html

Gebruikershandleiding Philips versterker FA569

francois129 — Mon, 07 Jul 2025 20:05:50 +0000

Beste mensen,

Is er iemand die mij een kopij of een originele gebruikershandleiding kan bezorgen.
Er zijn een aantal bedieningen en aansluitingen die mij niet duidelijk zijn.
Bvb het lampje van de tapemonitor brandt niet maar de schakelaar schakelt wel.
Ik heb 2 van deze toestellen en dit is bij beide zo. Raar dat in beide dezelfde fout zou zitten.
Ik doe waarschijnlijk iets fout maar wat.

Alvast bedankt

François
