Ontwerp testbeeldgenerator Deel 9 (PM5552 beeld) (Toestel of techniek)

door Otto @, Drenthe, 20-02-2020, 15:41 (1692 dagen geleden)

Beste lezers,

Ik ben nog steeds bezig met de overzetting van de software naar de andere processor: http://www.transistorforum.nl/forum/index.php?mode=entry&id=51804

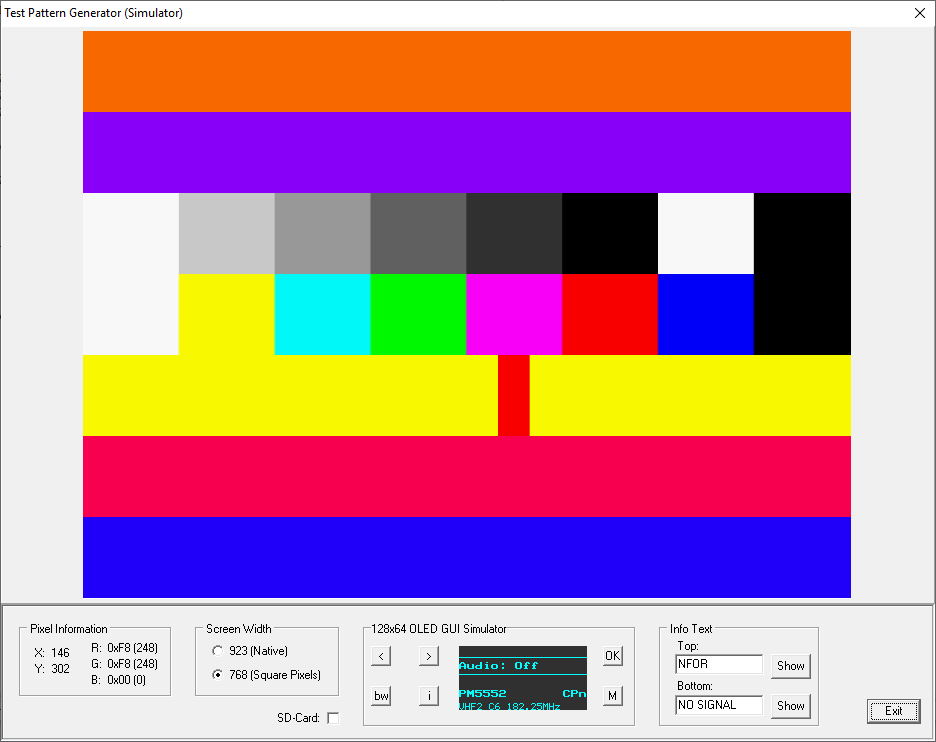

Mijn aandacht werd echter ook getrokken door een reactie van Arnoud Mulder in een oude thread. Daarop reageerde Coert met enkele afbeeldingen uit de handleiding van de PM5552. Aangezien de patronen niet zo ingewikkeld zijn heb ik er eentje (b-2) toegevoegd aan mijn ontwerp:

[image]

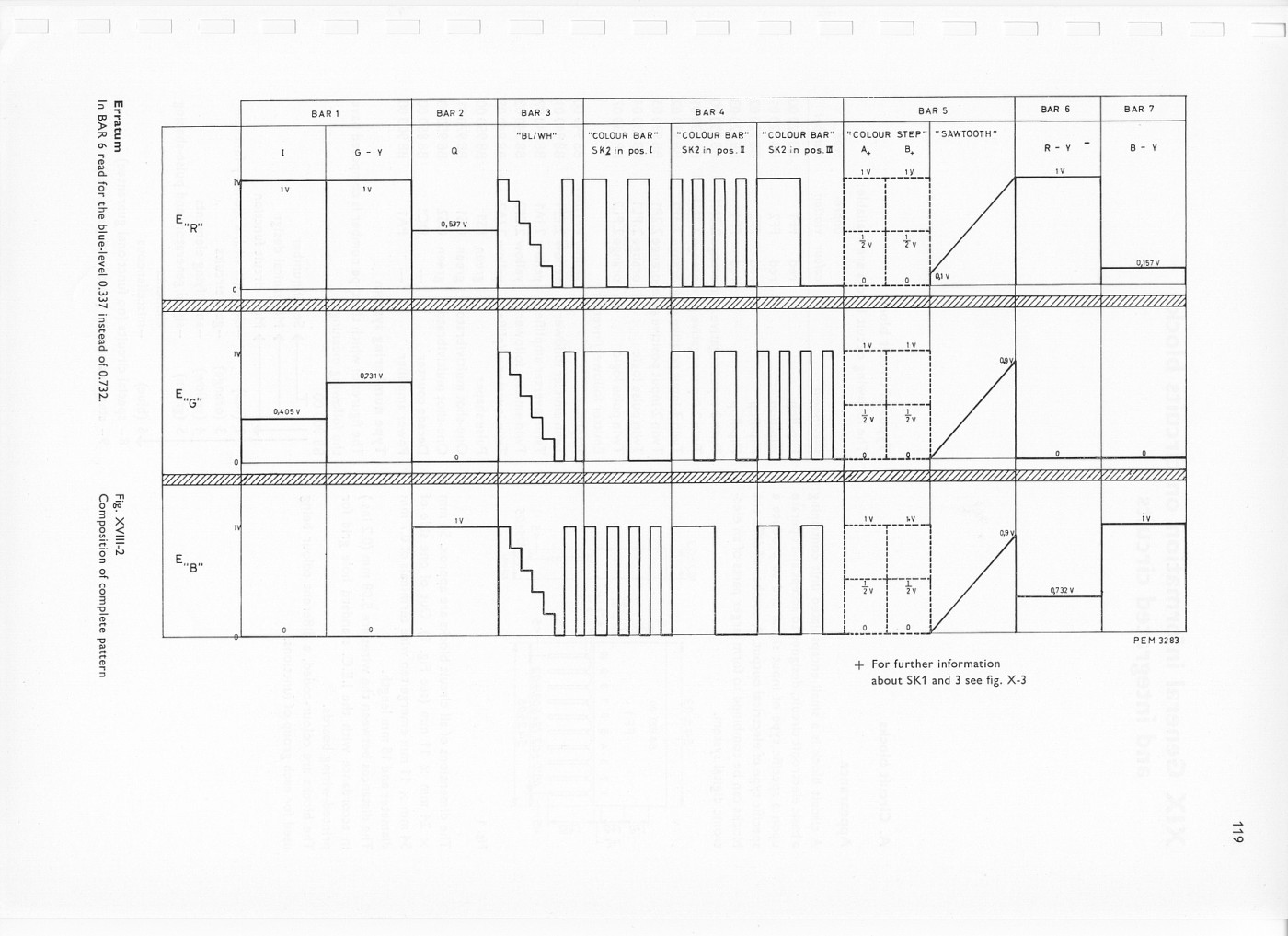

Ik heb daarbij de helderheid van de kleuren afgeleid van de tweede afbeelding:

[image]

Ik leid daaruit af dat 1 volt overeenkomt met 100%. Klopt dat wel of moet het voor de kleuren misschien toch 75% zijn zoals bij de PM5544?

Otto

--
Ohm sweet Ohm...
[image]

Ontwerp testbeeldgenerator Deel 9 (PM5552 beeld)

door kris ⌂ @, Gent, België, 23-02-2020, 00:22 (1690 dagen geleden) @ Otto

Of het nu 100% of 75% kleur is dat maakt voor de R,G,B en het Y signaal niet uit.

Het heeft enkel betrekking op een reductie naar 75% van het R-Y en B-Y signaal voor of na de modulatie op 4,43 MHz, in ieder geval voor het samenvoegen tot het composietsignaal.

Meestal wordt R,G,B aangeduid tussen 0 en 1 V, als je daaruit Y berekend wordt die ook 1 volt maximum. Uiteindelijk wordt Y, als die met de sync is samengevoegd gereduceerd tot 700mV.
