Ontvanger van Ome Ali. (Algemeen)

door Ben ⌂ @, Waddinxveen, 30-10-2023, 13:40 (236 dagen geleden)
Gewijzigd door Ben, 30-10-2023, 13:41

Deze ontvanger met (pruts) afstandbediening heb ik gekocht om wat te experimenteren.
Er blijkt meer mogelijk met dit apparaat, maar inbouwen lijkt mij niets.
Inbouwen is erg definitief en wil zo af en toe ook een andere radio laten spelen of testen.
Dus ben ik uitgegaan van een universeel opgebouwd kastje en dit is het resultaat.
Met deze “knutsel” ontvanger zijn diverse versterkers aan te sturen met FM.
Dit kan via de PU ingang van een stereo of mono (buizen) radio, dus zonder iets te slopen.
Aansturen van een MG zendertje is daarnaast ook mogelijk.
Mono is aan te zetten met een potmeter en het volume is dan nog apart te regelen.
Is dus eigenlijk een minituner met nog ingangen voor mp3 en cd speler.
En als het “bling bling” display hinderlijk is kan het kastje nog plat gelegd worden.
Voor de voeding is een kleine 12V adapter gebruikt, de ontvanger zelf gebruikt 56mA.
Omdat adapters niet altijd doen wat er op staat is nog iets van stabilisatie toegevoegd.
Intern de ontvanger zit nog een 7805 die de rest dan weer verzorgt.
Groet, Ben

[image]
[image]
[image]

Ontvanger van Ome Ali.

door Maurice ⌂ @, Dordrecht, 30-10-2023, 19:25 (236 dagen geleden) @ Ben

Is inderdaad handig om iets van een audio geval in je werkplaats te hebben.

Voor alle handen tests aan apparatuur is even een goed audio signaal handig.

Je bent toch leuk bezig geweest en ziet er verzorgt uit.

Ontvanger van Ome Ali.

door soundman2 @, Wouw, 30-10-2023, 20:04 (236 dagen geleden) @ Maurice
Gewijzigd door soundman2, 30-10-2023, 20:40

Zijn erg handige dingetjes.
Ik gebruik ze ook voor mijn geluidsinstallaties. Omdat er ook bluetooth op zit zijn ze vooral handig tijdens sportdagen etc.
Begonnen met bandrecorders, cassettedecks (wisselaars van Pioneer), Cd's en USB sticks, legt de huurder nu zijn telefoon met spotify in de buurt en heeft hij heel de dag muziek en ik krijg geen klachten meer over de keuze van de muziek........
Gerard Tel heeft ze ook meerdere malen ingebouwd in verschillende behuizingen en heeft er ook in een lezing aandacht aan besteed.
https://nvhrdocu.nl/foto/2023-10-24-radiocaf%c3%a9/
De dingen zijn belachelijk goedkoop. Er is wel een software dingetje. Speel je vanaf een USB stick met wat veel nummers, dan raakt het ding soms de weg kwijt en speelt nummers herhaaldelijk of stopt soms.

Ik heb er ook een mooi kastje voor gevonden, heb meerdere setjes gebouwd, hier zie je er twee.
[image]
[image]


Zo te zien heb je nog een relais ingebouwd en nog een klein blauw blokje. Ben altijd nieuwsgierig wat en waarom.
De weerstandjes op de uitgang van het spelertje is goed, als je de kanalen wil samenvoegen. 22K Ohm is wel wat aan de hoge kant, zeker als je wat langere audiokabels gebruikt .
Een waarde tussen 1 K Ohm en 4K7 K Ohm is meer dan genoeg.
De voeding gaf helemaal geen problemen. Er zijn ook uitvoeringen voor 5 Volt, maar deze zijn net als die van jou 12 Volt met een 7805. Storingen heb ik met diverse voedinkjes nooit gehad. Over de DC ingang heb ik nog wel 100nF geplakt, om eventueel HF uit een switched mode voedinkje te blokkeren.

Ontvanger van Ome Ali.

door Ben ⌂ @, Waddinxveen, 30-10-2023, 22:20 (235 dagen geleden) @ soundman2

Ook netje gedaan Henk, maar bij mij staat er geen Tooth op alleen Music Speakers.
Met zo’n veegding afspelen hoeft voor mij ook niet, heb nog een Nokia om gewoon te bellen.
Die 2x 22k is bepaald op de middenstand van het druktoets volume voor een normaal geluid.
Dat is dan beschikbaar voor de uitgang met een kleine stereo stekker.
Als die kleine stereostekker eruit is dan zijn de naastliggende contacten gesloten.
Aan die contacten zit weer 2x 22k voor de tulpstekkers links en rechts.
Vanaf die punten gaat er 2x 10k naar het blauwe minirelais met dubbelcontact.
Op de mono potmeter van 10k (dat groene ding) zit een schakelaar die het relais aanzet.
Daarmee wordt de stereo dus mono en de radio speelt goed.
Er is dan nog genoeg ruimte met de druktoetsen voor nog meer geluidsterkte.
De 12V adapter zelf gaf onbelast zo’n 16,5V en dat vertrouw ik niet.
Omdat het ontvangertje maar weinig gebruikt vond ik het wijs om nog te stabiliseren op 10V.
Toch nog een heel verhaal geworden, dus is het tijd om te stoppen en een pilsje te pakken.
Groet, Ben

Ontvanger van Ome Ali.

door Gerard in Zeist ⌂ @, Zeist, 31-10-2023, 12:02 (235 dagen geleden) @ Ben
Gewijzigd door Gerard in Zeist, 31-10-2023, 12:07

bij mij staat er geen Tooth op alleen Music Speakers.

Toch denk ik dat jouw setje wel Bluetooth heeft, want er staat een bluetooth symbooltje voorop, de hoekige B.

De setjes bestaan in verschillende varianten, voor 5 of 12 V, met en zonder versterkers.
Jij heb in ieder geval zonder versterker, dat kun je zien aan het stekkertje waar het signaal uitkomt: een driepolig snoertje. De versterkerversie heeft twee tweeaderige voor de speakers.
En er zijn er zonder Bluetooth, maar ik dacht dat ze de laatste jaren dat allemaal wel hebben.
Op dia 21 van deze serie worden wat onderdelen op de print benoemd:

https://www.dropbox.com/scl/fi/guf1fn4dtdtbi5s32cwt1/Bluetooth.pptx?rlkey=i3s2l2fq5r01p7e6vfhi1va...

Aan de linkerkant, aangewezen door de roze pijl, de hoekige bluetooth antenne. Als dat krulletje bij jou op de print zit, heeft hij denk ik wel bluetooth. Ook door een paar keer drukken op de MODE knop kun je dat zien. Op het display verschijnt dan, tussen een FM frequentie, de kreet USB (alleen als een stick erin zit) en AUX, de afkorting bt.

Henk, als jij die zwarte rondjes op dia 16 nog ergens hebt, zal ik je vertellen wat je ermee kunt doen.

De 12V adapter zelf gaf onbelast zo’n 16,5V en dat vertrouw ik niet.

Dat zal dan een transformatorvoeding zijn, die geven vaak een hogere spanning als ze onbelast zijn.
Met een geschakelde voeding heb je daar geen last van.

tijd om te stoppen en een pilsje te pakken.

Proost!

Ontvanger van Ome Ali.

door Ben ⌂ @, Waddinxveen, 31-10-2023, 13:35 (235 dagen geleden) @ Gerard in Zeist

Klopt Gerard, die printantenne was mij wel opgevallen maar dit was het gebruiksdoel niet.
Dat “bt” is ook gezien op het display maar gaf alleen een zoemtoon.
Zal er nog wel verder mee prutsen, voorlopig doet hij wat ik wil en niet wat hij wil.
Groet, Ben

Ontvanger van Ome Ali.

door soundman2 @, Wouw, 31-10-2023, 18:09 (235 dagen geleden) @ Gerard in Zeist
Gewijzigd door soundman2, 31-10-2023, 18:56

Henk, als jij die zwarte rondjes op dia 16 nog ergens hebt, zal ik je vertellen wat je ermee kunt doen..

Die zwarte rondjes passen in de gaten waarin de schroefkopjes zitten, ik ken ze wel. Het is dan wat mooier afgewerkt. Bij mijn exemplaren zaten de dopjes niet in de verpakking. Ik heb die spelertjes al weer een paar jaar, misschien dat ze bij latere leveringen wel zaten.
Als ik een paar keer op de "mode" toets druk komt er "BLUE" op het display.
Ik neem aan als dat niet gedisplayed wordt, dat er dan ook geen BT op zit.
De afstandsbediening geeft het apparaat de mogelijkheid om de liedjes op de USB stick te shuffelen

Ontvanger van Ome Ali.

door soundman2 @, Wouw, 31-10-2023, 18:59 (235 dagen geleden) @ Ben
Gewijzigd door soundman2, 31-10-2023, 19:56

Met zo’n veegding afspelen hoeft voor mij ook niet.

Dat heb ik ook niet, maarde rest van de wereld wel en voor mij is het dermate gemakkelijk dat ik geen muziekprogramma's hoef samen te stellen. Dat brengen ze tegenwoordig zelf mee.
Met die kleine spelertjes kun je grote geluidsinstallaties van muziek voorzien.

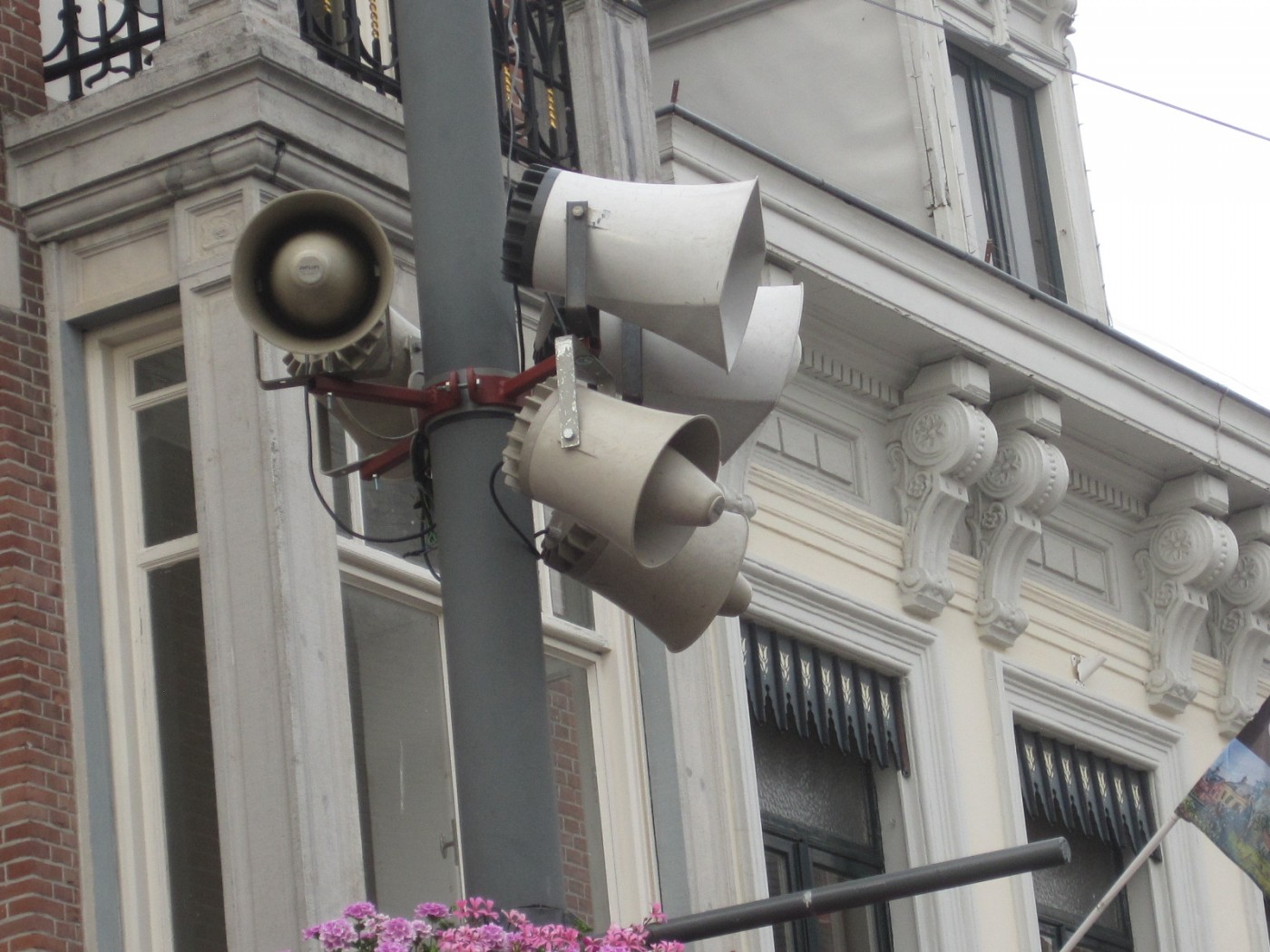

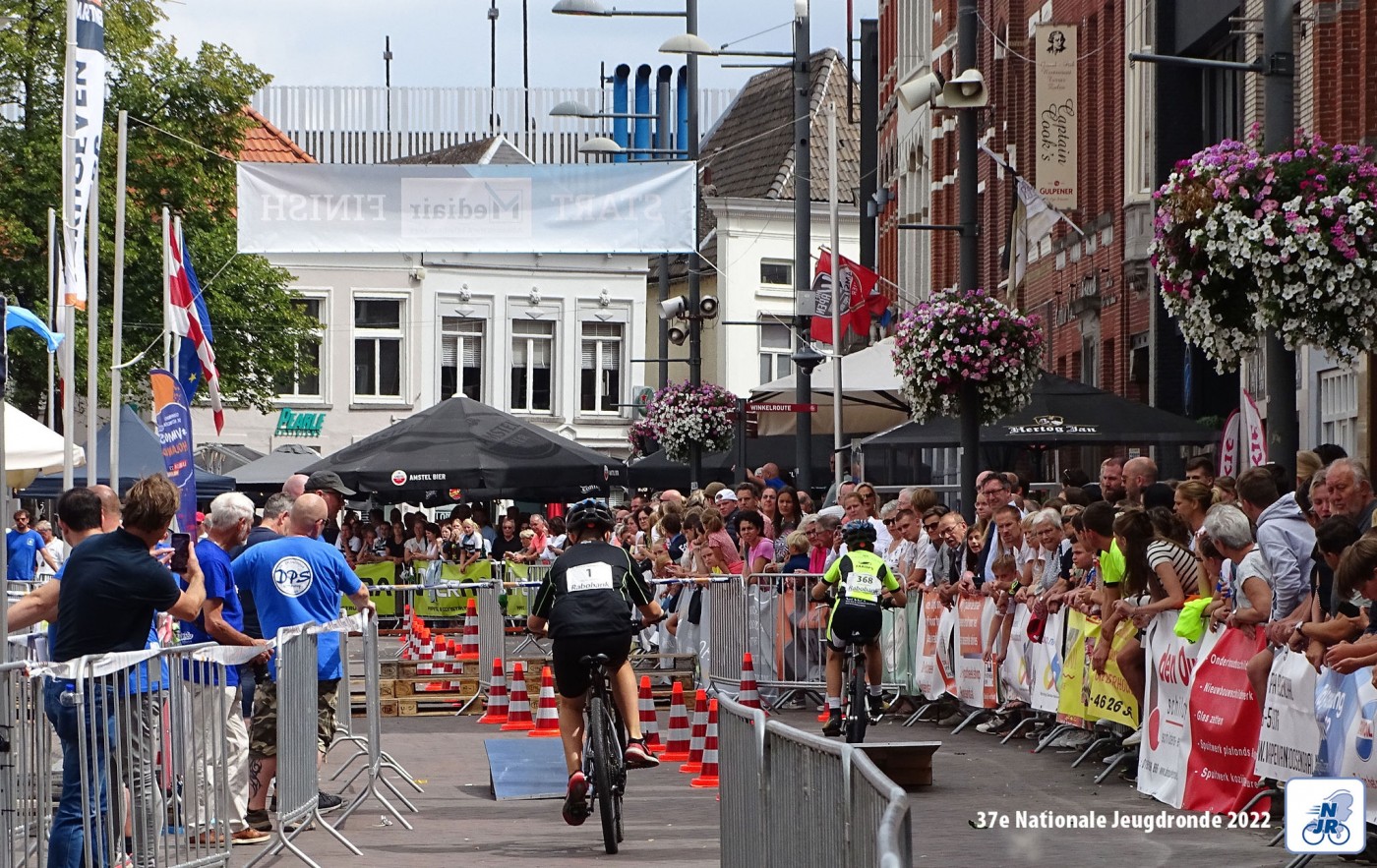

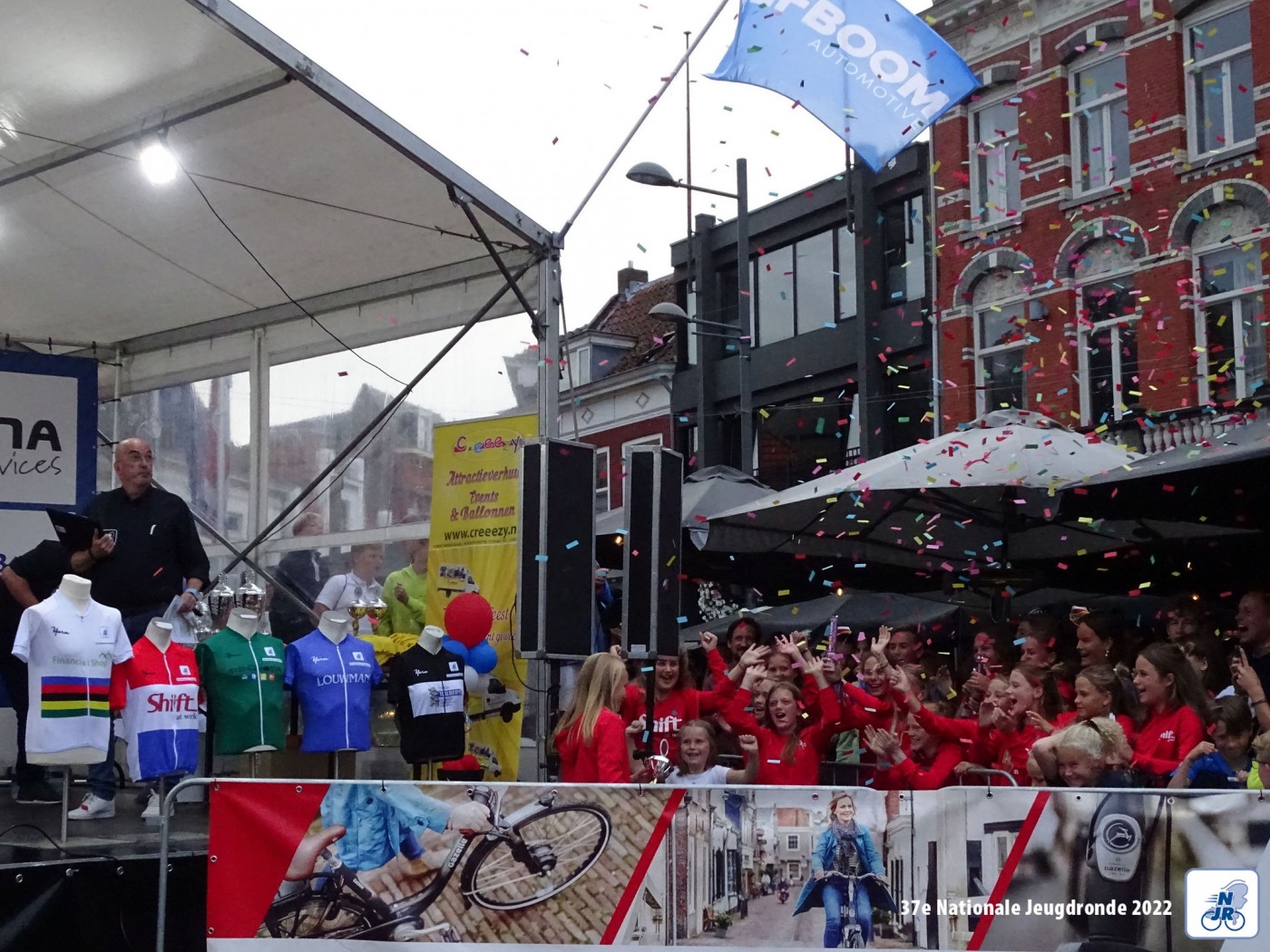

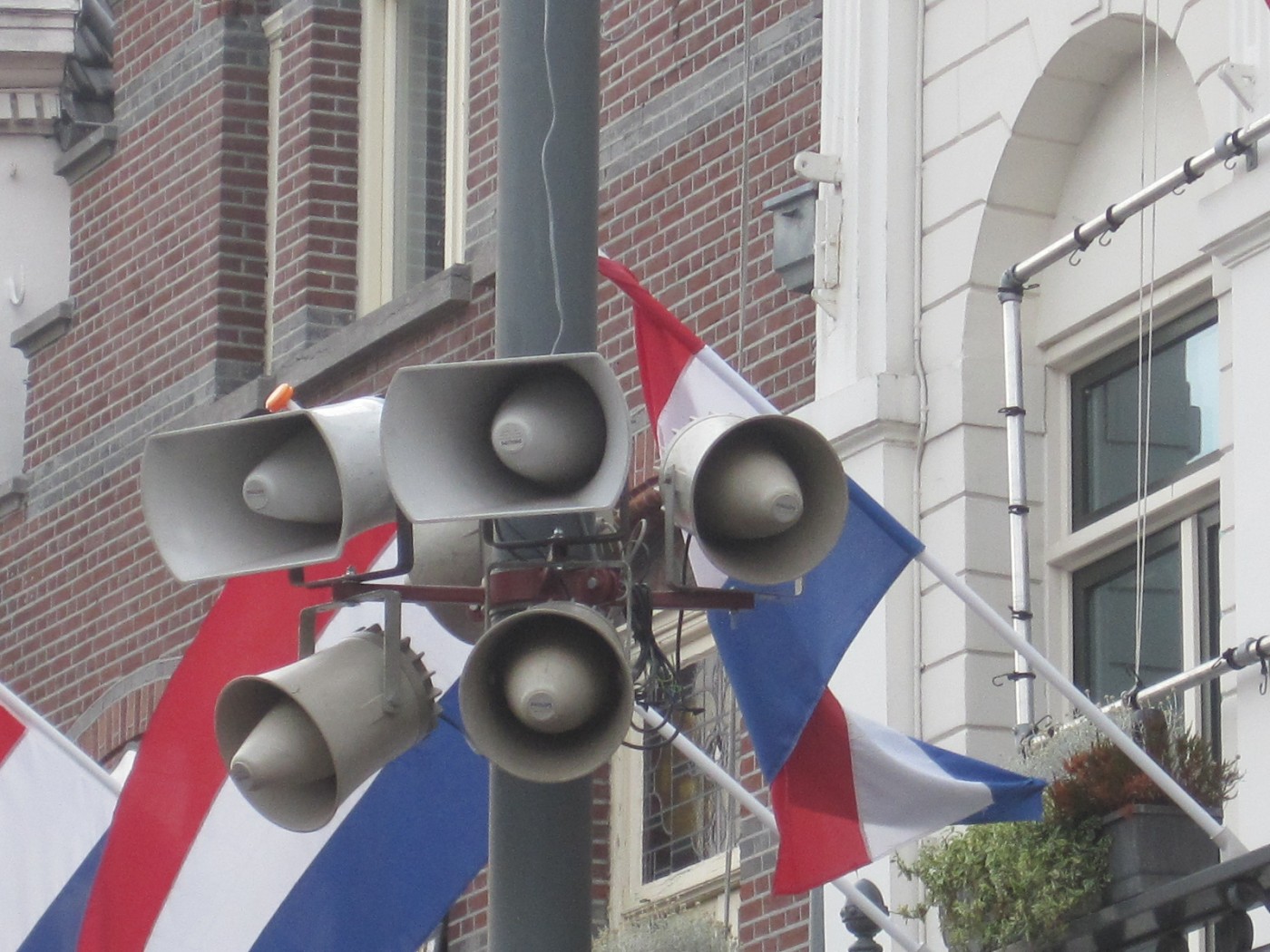

Een paar foto's van een evenement met mijn installatie
[image]
[image]
[image]
[image]
