aansluiten volt en ampere draaispoelmeters (Algemeen)

door Henk Boeijink @, Zevenaar, 31-10-2023, 20:45 (266 dagen geleden)

Goedenavond,

Ik heb een vraag waar ik zelf niet uitkom.

Is een voltmeter ook te gebruiken als ampere meter en omgekeerd?
Ik heb een tijdje hierover nagedacht of ik deze vraag wel zou kunnen stellen maar ik doe het toch.
De reden hiervan is dat ik hier 2 mooie mA paneelmeters heb liggen
Theoretisch zou dit volgens mij moeten lukken, maar als dit kan hoe sluit ik dat dan aan.

Voor de duidelijkheid, het gaat over draaispoelmeters.

Mvg, Henk

aansluiten volt en ampere draaispoelmeters

door Jeroen Visser @, Eindhoven, 31-10-2023, 21:18 (266 dagen geleden) @ Henk Boeijink

Ja zeker. In een analoge universeelmeter wordt er een hoge weerstand in serie geschakeld om als voltmeter dienst te doen. En voor hoge stromen wordt er een lage weerstand parallel geschakeld (shunt). Kijk maar eens naar het schema van een multimeter (AVO MK8 of zo)

aansluiten volt en ampere draaispoelmeters

door Mans Veldman @, Leidschendam, 31-10-2023, 21:22 (266 dagen geleden) @ Henk Boeijink
Gewijzigd door Mans Veldman, 31-10-2023, 21:28

Als je een mA meter met b.v. volle schaaluitslag bij 10mA hebt en je wilt deze als voltmeter gebruiken voor een volle schaal bij 10V (dat is handig want de streepjes 0 t/m 10 staan al op de meter) dan moet je dus met een serie weerstand zorgen dat er bij 10V precies 10mA loopt.

R=U/i dus een serieweerstand van 1k voldoet. Bij 5V loopt er dan 5mA en wijst de meter 5 aan

aansluiten volt en ampere draaispoelmeters

door Henk Boeijink @, Zevenaar, 31-10-2023, 21:30 (266 dagen geleden) @ Henk Boeijink

Jeroen en Mans, dank je wel voor jullie reactie.
Soms heb je wel eens een bevestiging nodig.

Voor beide meters ontwerp ik zelf de schaaltjes.
Het is voor een HS voeding en daar gebruik ik liever analoge meters voor.

Mvg, Henk

aansluiten volt en ampere draaispoelmeters

door soundman2 @, Wouw, 31-10-2023, 21:44 (266 dagen geleden) @ Henk Boeijink

Het is voor een HS voeding en daar gebruik ik liever analoge meters voor.

Voor de spanningsmeting moet je een instrument gebruiken met een zo hoog mogelijke inwendige weerstand, anders ga je in de voor te schakelen weerstanden best wat vermogen verstoken.

aansluiten volt en ampere draaispoelmeters

door Henk Boeijink @, Zevenaar, 31-10-2023, 21:33 (266 dagen geleden) @ Henk Boeijink

De vraag is door beide heren prima beantwoord.
Draadje kan gesloten worden.

Mvg, Henk

aansluiten volt en ampere draaispoelmeters

door Maurice ⌂ @, Dordrecht, 01-11-2023, 00:07 (266 dagen geleden) @ Henk Boeijink
Gewijzigd door Maurice, 01-11-2023, 00:09

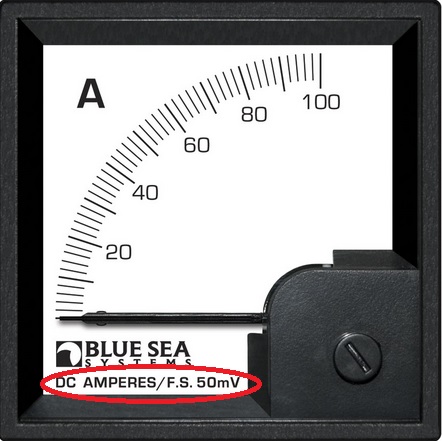

Als je diverse Ampere meters bekijkt zie je daar bv op de schaal 60mV staan.

Dat betekend dat eigenlijk voltmeters zijn van 60mV volle schaal.
De aanduiding van Ampere op die schalen behoren bij een weerstand.
Deze weerstanden , welke in serie geschakeld worden met netwerk,Shunt-weerstand bepalen de schaal.

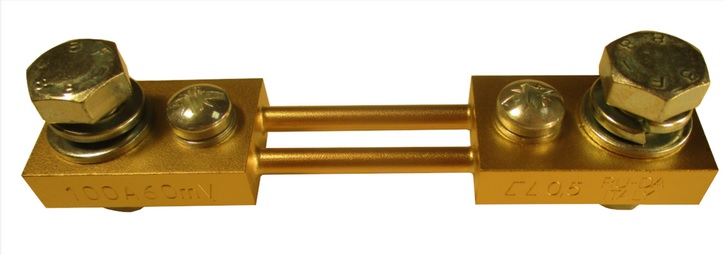

Bv een 100A/60mV weerstand , volle schaal 60mV is dan overeenkomend met 100A
En zo heb je dan verschillende meter-schalen met idem weerstanden.

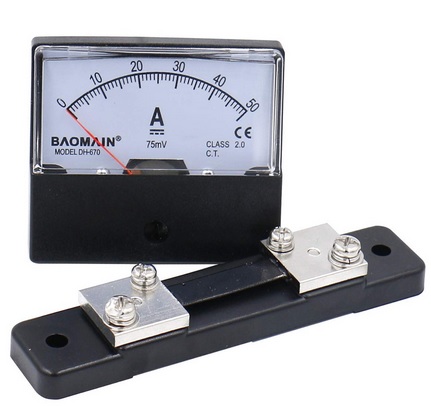

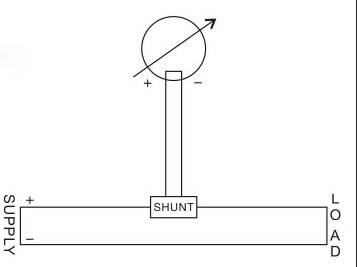

De meter sluit je aan op die Shunt weerstand.

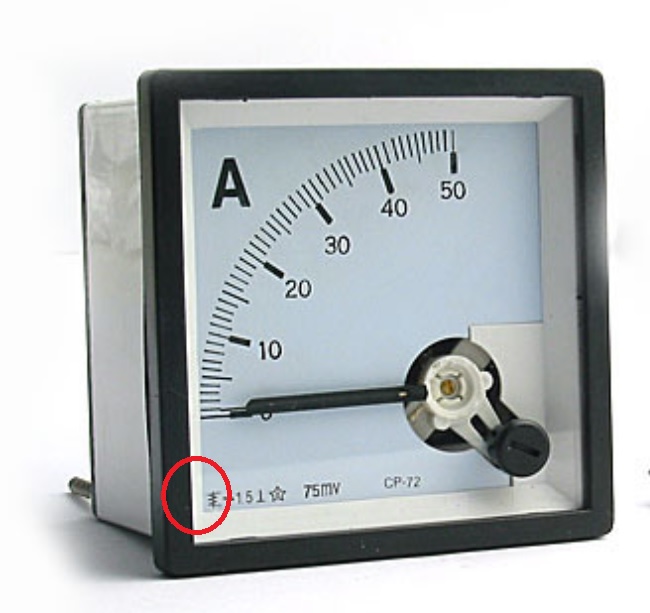

Zie je bv op de foto 50A meter dat tekentje in rood omcirkeld is dat een inductie instrument.
Deze plaats je zelf direct in serie.
Er zit een dikke spoel in, en die inductie laat de naald bewegen.

Dus als jouw instrument een 2mA instrument is, moet je gaan bepalen hoe die om te zetten naar
Volt meter en bij welke voltage dan de volle uitslag is.
Wetende dat je welke maximale Ampere wilt kunnen meten.

Dan onthoud dat de serie-Shunt-Weerstand in de zeer lage Ohm bereik moet liggen.Enkele 10-den.
0,01 of hondersten , bv 100A shunt 60mV is maar 0,0006 Ohm
Omdat anders je spanningsval krijgt over die serie weerstand en dus vermogen gaat stoken in die weerstand.

Hier voorbeeld.
[image]
[image]
[image]
[image]
[image]
