LaserDisk Reparatie Pioneer CLD-2950 (Toestel of techniek)

door Maurice ⌂ @, Dordrecht, 11-11-2023, 13:10 (189 dagen geleden)

Enkele jaren terug een prachtige LaserDisk machine gekocht.
Werkelijk summum onder de LD-machines.
Kan alles aan, CD_CD-Video,LaserVision,Laserdisks,Analoog, Digitaal ,PAL,NTSC noem maar op.
Dan nog is het een autoreverse, daar menig Laserdisk 2 zijde afspeelbaar is,kan deze machine
ook de B-kant afspelen automatisch zonder eerst lade te openen.

Ding draait simpel de laser-unit om en spint de plaat de andere kant op.

Daarnaast bleek de machine ook goed om te gaan met reeds al aardig vergane Laserdisks.
De platen bestaan uit feitelijk 2 losse platen die aan elkaar werden geplakt.
Nu dat lijmen was niet altijd een succes en menig plaat is heden aan het degraderen.
Vaak de gouden platen zijn het slechts, hoewel menig zilveren je niet kan zien aan de plaat
maar speelt geen of gebrekkig af.

De laatste tijd begon de machine steeds meer platen te weigeren.
Had alweer flink wat maanden de machine niet gebruikt.
Van de week weer eens een disk afspelen.
Totale weigering van elke plaat.
Een audio CD wilde die nog wel iets van afspelen, enkele ook niet meer.

180 lelijke woorden, daar dit heden nog steeds dure machines zijn.
Dacht vuil laserlensje, Helaas.

Ding open, en onderzoeken.

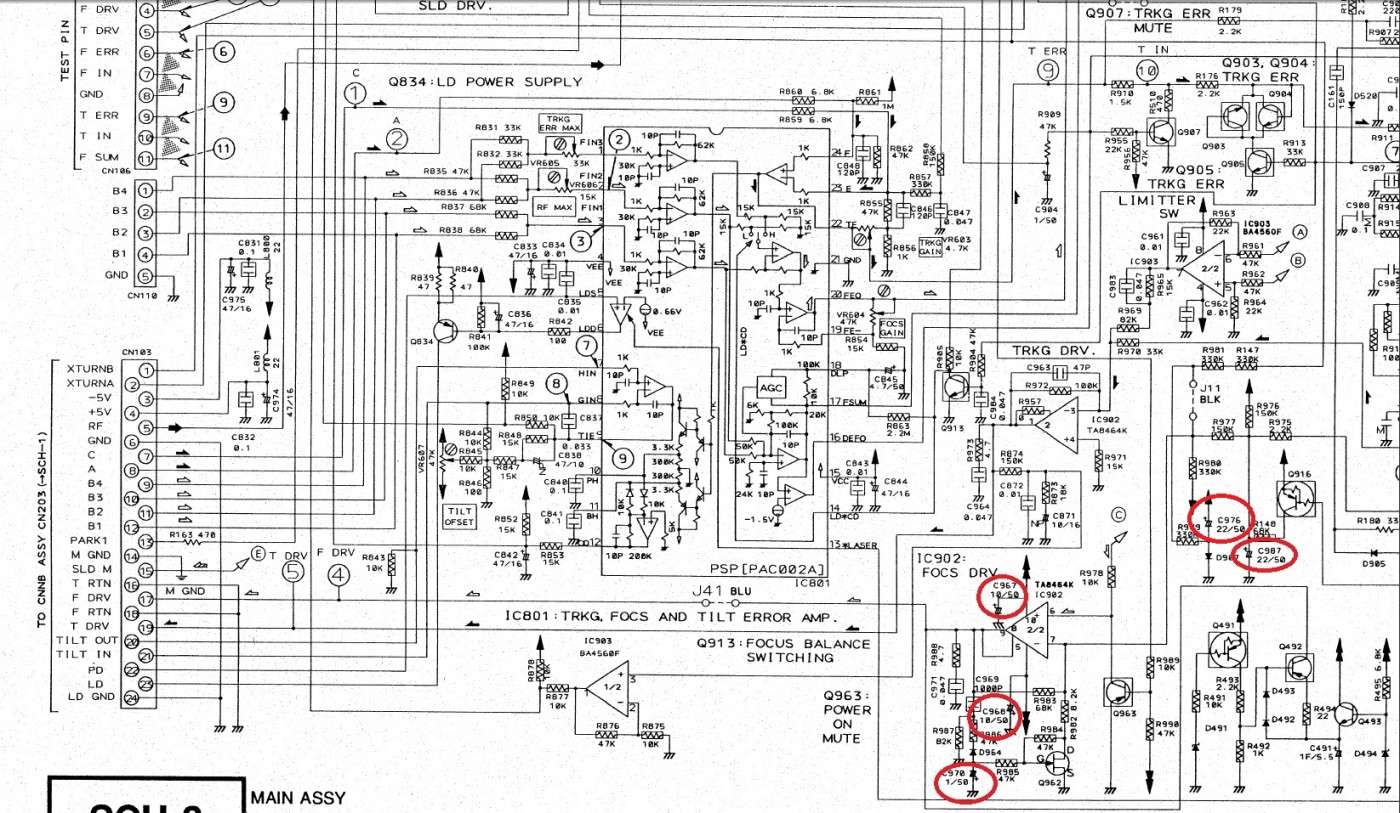

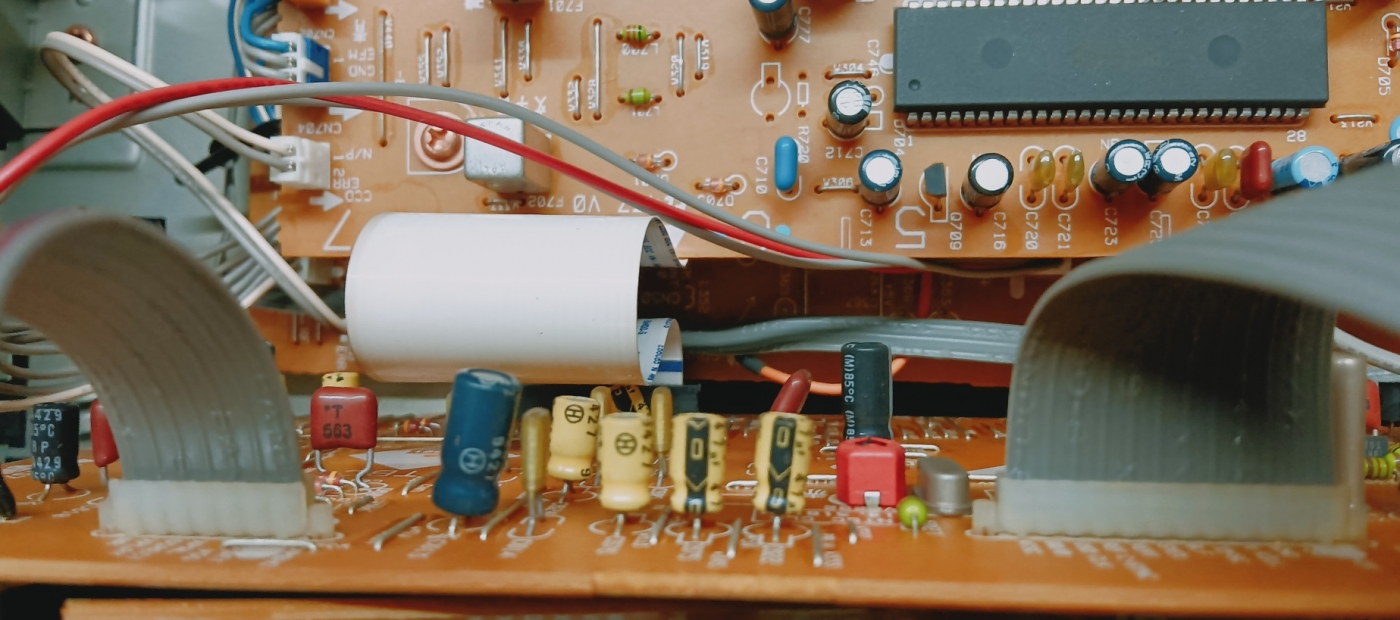

Al vrij snel ontdekte ik enkele beroerde elko's in het laser-circuit.
Dat leek een makkelijk klusje.
[image]
[image]
[image]
[image]

Ook de back-up elko van 1F, 5,5V was volledig heen.
[image]

Je denkt dan, plaat er in en weer gaan., helaas.
Audio-CD speelde iets beter af, maar wat oudere AAD geen focus.
Ook de laserDisks wilde niet gaan draaien omdat eerst de focus moet zijn gelocked.

Manual er bij en in de testmode.
Je ziet "T-E:N" en Track is -ON, F-1 betekend er is focus,S-CD is we spelen een audio CD.
Interessant is te weten dat door in testmode de laser te verplaatsen de speler zo bepaald betreft afstand tot center of het een CD-CDV of LD(Laserdisk) is.

Hier audio-CD
[image]

En we zien bij plaatsen van een Laserdisk, geen focus.
[image]
[image]

Ik ging er van uit dat de laser zelf wel in orde zou moeten zijn.
Hoewel de laser regeling-IC juist al die defecte elko's had en ik vermoede dat die
laser dus opdonder gehad heeft door die zwaar lekke elko's.
E-bay leert dat vervangende 2950 kostbaar zo niet ook defecte heeft staan.

Zonder testdisk, is afregelen een flinke opgave, redeneerde ik.
Dan toch is stuk, kan alleen maar verder stuk.
Alle afstel potmeters goed gemerkt en vast gelegd, proberen maar.
Eerst met werkende Audio-CD en van daaraf werken naar de Laserdisks.
Immers ik had 1 werkende Audio-CD en als je van daaraf gaat werken weet je of je de goede kant op regelt.

Je denkt ,t zal er een weinig naast staan, maar nee.
Bleek dat feitelijk de "Tilt-Offset"en "Focus-Gain"een flink eind verdraait moesten worden.
Rest hoefde niet versteld te worden.
[image]

En zie, zelfs de reeds al degraderende LAserdisk speelt te machine weer goed af.
Ik durf bijna te zeggen dat beeld beter is.
[image]
[image]

Zo ken ik de machine weer, ook de rottere platen afspelen, zover het nog gaat.
Ik ben behoorlijk blij, heb immers enorme stapel Laserdisks.
Goed de Philips VLP-720 is er nog, echter die speelt alleen de LaserVision oude analoge af.
En de Philips CDV-475 dan wel digitaal audio en LaserVision PAL, maar niet de NTSC platen.

Net bij Testen van nog meer disks kom ik er achter dat ik een Laserdisk Testplaat HEB:)
Nah perfect beeld.
Ik had begin van jaar weer wat oude rommel overgenomen, maar deze speelde al niet meer
en wist niet dat het een testdisk was.
Nu wel dus.
[image]
[image]
[image]

LaserDisk Reparatie Pioneer CLD-2950

door Sietze Osinga @, Koekange, 11-11-2023, 13:18 (189 dagen geleden) @ Maurice

Zo zie je maar weer wat je kunt bereiken met kennis van zaken, geduld en doorzettingsvermogen!
Proficiat Maurice.Veel kijkplezier.
Groeten,
Sietze.

LaserDisk Reparatie Pioneer CLD-2950

door Forumbeheer @, Delft / Haarlem, 11-11-2023, 14:06 (189 dagen geleden) @ Maurice

Het zulen ook eens geen Elna elco's zijn...

In elk geval mooi opgelost!

LaserDisk Reparatie Pioneer CLD-2950

door Maurice ⌂ @, Dordrecht, 11-11-2023, 16:34 (189 dagen geleden) @ Forumbeheer

Tja waarom die 5 er op stonden?
C976
C970
C967
C987
C968

Rest zover gemeten van andere type waren perfect.
Videobord staat weer vol gele.
Kan achter de komma mogelijk met ESR van doen hebben.
Links onder de grote plug is naar de Laser-unit toe.
[image]
[image]

LaserDisk Reparatie Pioneer CLD-2950

door Goldline @, Oranjedorp, 11-11-2023, 14:56 (189 dagen geleden) @ Maurice

Goed verhaal, en strak plaatje uit die machine!

--
Cees PA1DBA

LaserDisk Reparatie Pioneer CLD-2950

door soundman2 @, Wouw, 11-11-2023, 15:47 (189 dagen geleden) @ Goldline

En hoewel bijna iedere audio-videozaak beweert dat ze experts zijn, krijg je zo'n apparaat nergens gerepareerd. Ze weten alleen wat eventueel een nieuwe apparaat kost en dat het vanwege de ouderdom niet meer te repareren is. De laatste bewering uit "ervaring" zonder enig onderzoek.....

LaserDisk Reparatie Pioneer CLD-2950

door Leo Snoeren ⌂ @, Dongen, 11-11-2023, 15:50 (189 dagen geleden) @ Maurice

Mooi verslag Maurice!

En erg leuk dat je hem weer aan de gang hebt gekregen. Gelukkig is er niet teveel zooi uit de elco's gelopen, ik heb al eens een print gehad die was groen bij alle soldeerpunten....

--
Met vriendelijke groet,

Leo Snoeren

https://www.rrd.link/ (onder constructie)

leosnoeren(apenslingertje)freedom.nl

LaserDisk Reparatie Pioneer CLD-2950

door Mick @, 12-11-2023, 19:45 (188 dagen geleden) @ Maurice

Maurice, een mooi verslag en knap dat je de speler weer werkend hebt gekregen. Mijn vraag: hoe heb je de slechte elco's geïdentificeerd? Op de foto zie ik zo gauw geen afwijkingen. Moet je eronder kijken? Of eerst eruit solderen? Heb eerder weleens gelezen dat slechte elco's soms bol gaan staan, maar dat zie ik hier ook niet.

Dank & groeten, Mick

LaserDisk Reparatie Pioneer CLD-2950

door Maurice ⌂ @, Dordrecht, 13-11-2023, 09:12 (188 dagen geleden) @ Mick

Mick,

Elko's zie je aan verkleuring pootjes, evt een corrosie al.
Soms een vlek op de print rond die elco.
Maar ook weer opletten dat de print , in dit geval, zelf ook lak of kunststof
bescherming heeft rond de componenten.
Kijk maar eens goed op de foto's.

Toch als je de print onder heldere lamp hebt zie je verschil in verkleuring.
Is details, maar valt soms op.

Soldeer je zo'n lekke los, ruik je het direct al als je al even tin laat smelten.

Dan kan ik met de PEAK -ESR70 ook vaak al in circuit meten.
Tenminste als circuit dat toelaat.

Dan als je al 3 van zelfde type te pakken hebt die volledig heen zijn, en
diverse van andere type uitstekend meten, ga je eerst alle zelfde type op de print
opzoeken en die eerst testen.
Zo kwam ik dat alle type ELNA defect waren.

De 1F, 5.5V backup-elko was makkelijk, deze behoort enige tijd na spanning los genomen
te hebben 5.5V te behouden.
Als dat 0,0V is weet je dat die volledig heen is.

Verder net als overige reparatie van toestellen ga je in dat deel eerst zoeken
waar het probleem zich voordoet.
Voedingspanningen controleren, ook de rimpel nazien boven op de gelijkspanning.

Dan omdat audio-cd een enkele wel speelde maar heel gevoelig was op aanraken van de kast,
weet je dat de laser focus praktisch niet werkt of geheel aan randje staat van regeling.
Bij de laserdisk plaatsen gaat toestel eerst trachten de focus te vinden, is die gevonden
pas dan gaat de plaat draaien.
Aangezien wel de laser probeerde te focussen en kwam met No-Disk, weet je dat er wat
mis is in dat laser circuit.

En zo puzzel je de fouten er uit.

LaserDisk Reparatie Pioneer CLD-2950

door Onno-I @, 13-11-2023, 20:31 (187 dagen geleden) @ Maurice

Mooie prestatie en goed verhaal Maurice!
