Vraag over Ypsilon (Toestel of techniek)

door PE1PJA @, Omgeving Venlo, 13-11-2023, 17:40 (187 dagen geleden)

Dit setje heb ik verworven. Het functioneert op zich (de balans potmeter -was afgebroken- die heb ik vervangen). Ypsilon D30 en C1

Mijn vraag is:

1. was dit een zelfbouw setje?
2. kan iemand mij aan documentatie/schema helpen op www vind ik alleen foto's van de toestellen


Nu weet ik niet hoe hoog de ruststroom moet zijn, kan ik eventueel wel met signaal generator en scoop afregelen. Ook de impedantie en het vermogen ken ik niet.

Bij voorbaat dank voor eventuele info.

M.vr.gr. Jan Schatorie

[image]
[image]
[image]
[image]

--
jschator(apestaartje)home.nl

Vraag over Ypsilon

door Maurice ⌂ @, Dordrecht, 13-11-2023, 19:51 (187 dagen geleden) @ PE1PJA
Gewijzigd door Maurice, 13-11-2023, 19:52

Dit ziet toch uit zelfbouw of zeer kleine productie.

Ik vind nog een setje en in detail is niet dit zelfde exemplaar.
Even goed is bedrading identiek.
Bij zelfbouw zal dat niet lukken.
Let bv op kroonsteentje bij de D30 beide apparaten.
Let op de smoorsoel wikkeling op de beide weerstanden de verschillen in die 2 aapparaten.
Zijn niet 100% identiek.

Dus denk toch iets van een serie productie.

Mogelijk een of ander klein audio zaakje.

Vraag over Ypsilon

door PE1PJA @, Omgeving Venlo, 13-11-2023, 23:05 (187 dagen geleden) @ Maurice

Dank voor je reactie Maurice. Ik heb nog eens gezocht met "zelfbouw" toegevoegd en dan blijkt dat op mp andere setjes werden aangeboden van dit "merk" met de vermelding zelfbouw. Dus het is denk ik toch een soort bouwpakket geweest.

Jammer dat er geen verdere documentatie van te vinden is.

Vermogen zal niet veel zijn gezien de grootte van de voedingstrafo. Ik zal er eens aan meten. En belangrijker eens beluisteren. Het werkt immers. Zal geen hoogstandje zijn als ik kijk naar de opamp die gebruikt is in de phono amp. Maar wie weet.

--
jschator(apestaartje)home.nl

Vraag over Ypsilon

door Maurice ⌂ @, Dordrecht, 14-11-2023, 01:01 (187 dagen geleden) @ PE1PJA

Beste JAn,
Nee juist geen zelfbouw.

Kijk op deze site, die bedoelde ik in de vorige draad
Ypsilon C1 en D30

Bedrading en posities er van zijn volledig identiek.
Dat krijg je met verschillende hobbyist bouwers niet voor elkaar.

Dit is zeker niet jouw set omdat als je in de details gaat kijken er toch wat verschillen zitten.
bekijk hoe koperdraad gewikkeld is om de 2 weerstanden.
Daar zit verschil in beide versterkers.

Dus is gemaakt in kleine serie, misschien maar stuk of 10.

Mogelijk door http://www.hawkaudio.com/
zoals hier opgemerkt wordt.
In 2005 door "Weerstand"wordt dat opgemerkt. High-endforum HAwk -audio verleden

Vraag over Ypsilon

door focus103 @, Zaandam, 14-11-2023, 01:28 (187 dagen geleden) @ Maurice

Zag ook wat in een tijdschrift staan.
https://drive.google.com/file/d/1JBlEwgmilKU0jRHjyx10RXtlbK4Cvt7q/view
Zie Blz 79
en
https://drive.google.com/file/d/1dHQBIohY5Qd80UwjMs7EsZ56IAon6BeM/view
Blz 48
Wellicht staat er iets in waar je wat aanhebt.
Heb zelf niet alles gelezen.

Vraag over Ypsilon

door Mans Veldman @, Leidschendam, 14-11-2023, 12:45 (186 dagen geleden) @ Maurice

HAWK was een onderneming van John van der Sluis, ook de man achter Audio & Techniek.

https://audio-creative.nl/nieuws/in-memoriam-john-van-der-sluis/

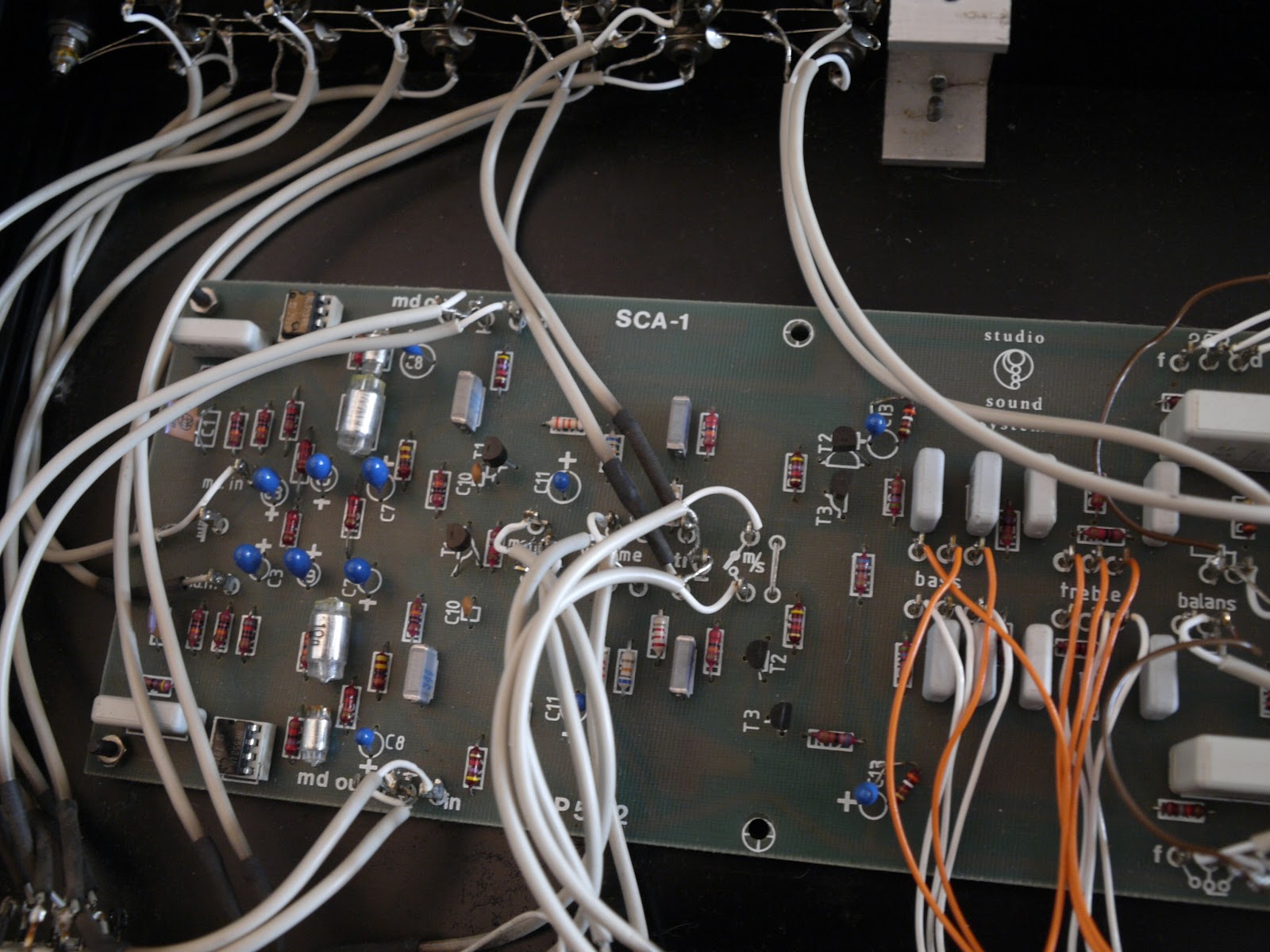

Op de foto's die Maurice vond zie ik een logo + naam van Studio Sound System.

https://1.bp.blogspot.com/-CkEnJhTS-UI/ULaMse9MtqI/AAAAAAAAAAw/VJRqDZyT40o/s1600/_1060104.jpg

Op dit forum vond ik dat John vd Sluis ook de man achter de ontwerpen van Studio Sound System was.

https://www.hififreaks.nl/index.php/topic,795.msg32135.html?PHPSESSID=tlf18ksjvhle8aqi4r50sf4045#...

Vraag over Ypsilon

door PE1PJA @, Omgeving Venlo, 14-11-2023, 14:23 (186 dagen geleden) @ Mans Veldman

Dank voor je reactie en input Mans.

--
jschator(apestaartje)home.nl

Vraag over Ypsilon

door PE1PJA @, Omgeving Venlo, 14-11-2023, 11:00 (187 dagen geleden) @ PE1PJA

Maurice en Peter, dank voor jullie reacties en verwijzingen. Ben hierdoor weer wat verder.

Zal eens verder zoeken onder "Hawk" maar wat de documentatie / schakeling betreft vrees ik dat ik niets ga vinden.
Eventueel is het schema ook wel te herleiden via "reverse engineering" maar dan moeten de printen eruit etc. Weet nog niet of ik zo ver wil gaan want het lijkt mij een vrij standaard ontwerp.

Zal hem een dezer dagen eens beluisteren.

--
jschator(apestaartje)home.nl

Vraag over Ypsilon

door Hersteller @, Haarlem, 14-11-2023, 22:36 (186 dagen geleden) @ PE1PJA

Juist een "eenvoudig" ontwerp kan zeer goed klinken en in die tijd waren er al zeer goede opamps. Bij een ontwerp van v.d. Sluis zou mij dat niet verbazen.

Vraag over Ypsilon

door RAAF12 ⌂ @, wolkje, 15-11-2023, 02:48 (186 dagen geleden) @ PE1PJA
Gewijzigd door RAAF12, 15-11-2023, 02:51

Volgens mij staat het schema op blz 40 van het tijdschrift Audio en Techniek nummer 83-3 in 83-1 staat deel 1. Het tijdschrift was van Peter van Willenswaard en John van der Sluis. Twee Rotterdamse audio dicipelen.
https://drive.google.com/file/d/1qBXlUulUadY97Rp6G3iVEs7on4H6EWZ_/view

--
RAAF12

Vraag over Ypsilon

door PE1PJA @, Omgeving Venlo, 15-11-2023, 10:35 (186 dagen geleden) @ RAAF12

Lex, bedankt voor de info. Maar dit is toch een geavanceerder (later?) ontwerp. Mijn versterker heeft als type P501 op de print staan. Maar hij speelt en ik ga er bij gelegenheid eens uitgebreid naar luisteren. M.vr.gr. Jan

--
jschator(apestaartje)home.nl

Vraag over Ypsilon

door Hans van Kampen @, Voorhout, 15-11-2023, 12:43 (185 dagen geleden) @ PE1PJA

Ik heb vroeger van JOSTYKIT en geintegreerde versterkertje gebouwd die lijkt op jouw voorversterker en had een vermogen van 2 X 15 Watt. De trafo was net zo groot ongeveer als die in je eindversterker dus zal niet veel meer zijn als 15 Watt.

--
Hans van Kampen

Vraag over Ypsilon

door henkk56 @, 16-11-2023, 22:26 (184 dagen geleden) @ Hans van Kampen

Jostykit :-)
Dat waren nog eens tijden.

Henk

Vraag over Ypsilon

door Anton van den Oever @, Hazerswoude-dorp, 17-11-2023, 01:09 (184 dagen geleden) @ henkk56

Jostykit :-)
Dat waren nog eens tijden.

Vooral het FM zendertje, ik weet het gezegde nog uit die tijd: Trim u fit met een Jostykit! :-D
m.vr.gr.
Anton van den Oever

Vraag over Ypsilon

door Maurice ⌂ @, Dordrecht, 17-11-2023, 01:50 (184 dagen geleden) @ Anton van den Oever

Jaahhh
Geweldig, die heb ik ook gebouwd.
Een van mijn eerste printplaat ets projecten.

ach t werkte enig
Printje moet hier ergens nog in een potje of doosje liggen.
Zal 1980-81 zijn geweest.

Vond op internet Deense schema, de NL-versie moet ergens in een map zitten.
[image]
[image]
