reparateur IBM8513 monitor omgeving Breda (Gezocht)

door ffeilers @, Breda, 30-05-2024, 17:32 (26 dagen geleden)
Gewijzigd door ffeilers, 30-05-2024, 17:34

Ik zoek iemand in de omgevding Breda die voor mij een IBM monitor kan repareren, een ibm 8513.
Deze monitor is lastig te openen (eigenlijk met speciaal gereedschap) (geen schroeven) , maar dat is mij inmiddels netjes gelukt.
Bergen stof in de monitor en ook dat heb ik inmiddels schoon gemaakt.
Ik lees op het internet over dit type dat doorsolderen een oplossing zou kunnen zijn.
Ook zie ik op het board op een zekere plek dat de print (en componenten) behoorlijk warm zijn geweest.
(zie foto 's die overigens niet van mijn board zijn, maar wel de plek aanduiden waar het warm is geweest)
Daarvan zie ik dat anderen daar onderdelen hebben vervangen (niet in deze monitor !!!)
Ik wil mij er zelf niet aan wagen. Verder kan ik constateren dat er nooit eerder aan gewerkt is.
De monitor gaat niet aan, geen powerlampje e.d.

mvg
Frans
[image]

[image]
[image]
[image]

reparateur IBM8513 monitor omgeving Breda

door soundman2 @, Wouw, 30-05-2024, 19:01 (26 dagen geleden) @ ffeilers
Gewijzigd door soundman2, 30-05-2024, 19:04

Ik ga even zien of er schema's van zijn. Die lijken er wel te zijn.
https://ia803100.us.archive.org/24/items/IBM8513/IBM%208513_text.pdf
Wil wel een poging wagen, als het niet binnen een dag hoeft.

reparateur IBM8513 monitor omgeving Breda

door ffeilers @, Breda, 30-05-2024, 19:04 (26 dagen geleden) @ soundman2

Hoi Henk,
Ik heb het schema van de monitor.
mvg
Frans

reparateur IBM8513 monitor omgeving Breda

door soundman2 @, Wouw, 30-05-2024, 19:28 (26 dagen geleden) @ ffeilers

preek maar wat af voor volgende week.
Telefoon nr geef ik via envelopje

reparateur IBM8513 monitor omgeving Breda

door ffeilers @, Breda, 11-06-2024, 18:33 (14 dagen geleden) @ soundman2

preek maar wat af voor volgende week.
Telefoon nr geef ik via envelopje

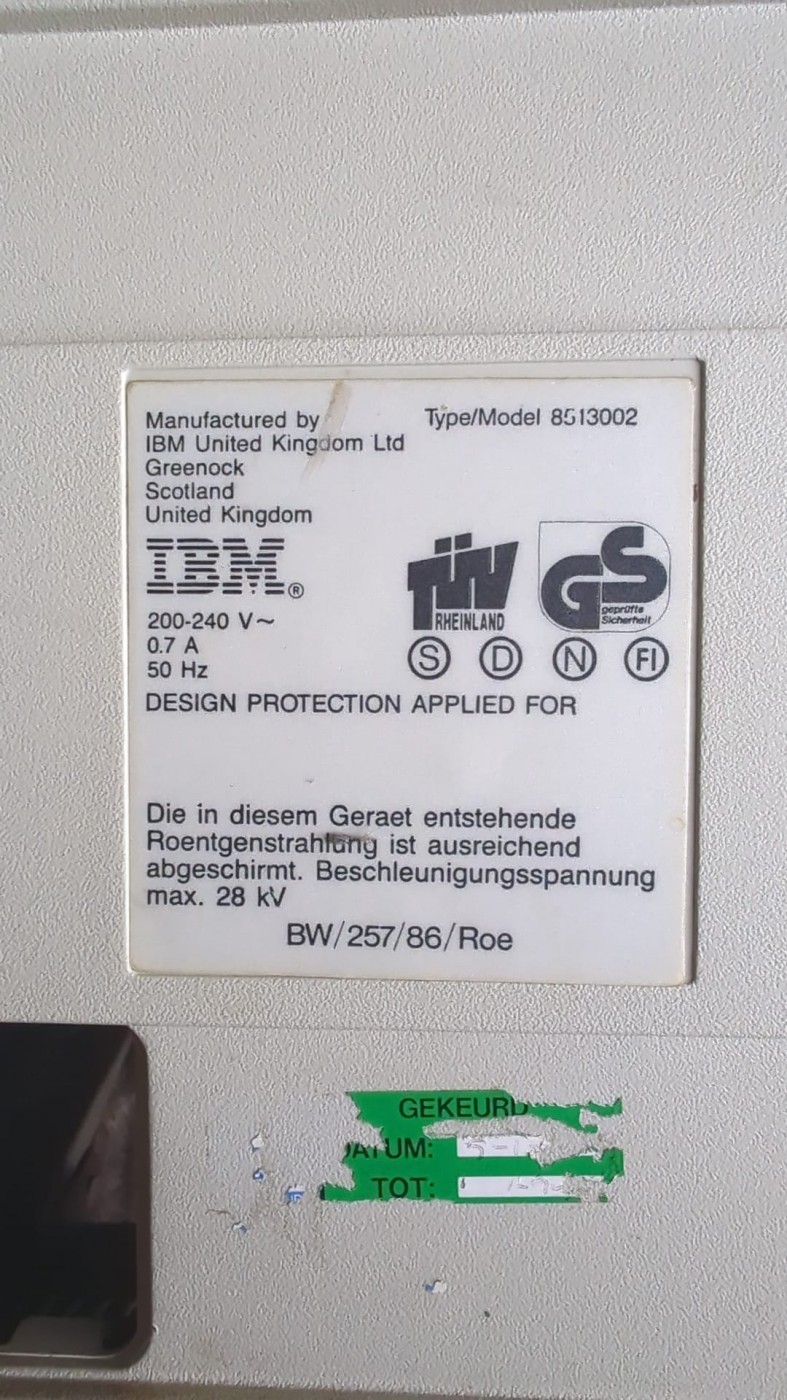

Henk, ik heb je de gegevens die ik van de monitor heb per email toegezonden. Mocht het niet genoeg zijn dan is het misschien een optie om in het transistorforum hier nog eens om te vragen.
Groet Frans

[image]

reparateur IBM8513 monitor omgeving Breda

door soundman2 @, Wouw, 12-06-2024, 21:16 (13 dagen geleden) @ ffeilers

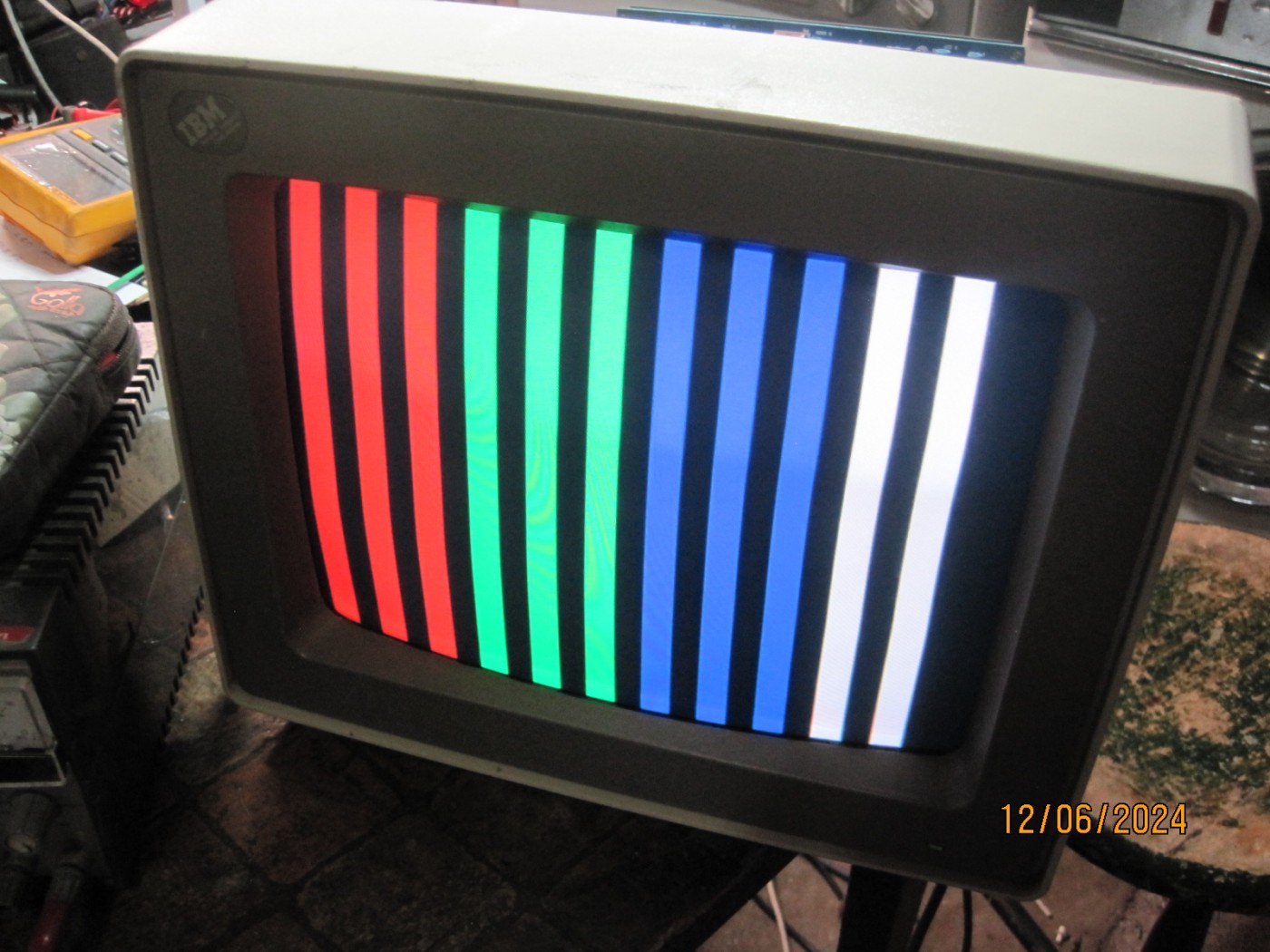

Frans, de monitor doet het weer. De netzekering lag eruit en dat komt door een defecte degaus weerstand, een combinatie van twee PTC's in een blokje.
Ik heb het er uitgesoldeerd en de sluiting is weg. De zekering was een vast ingesoldeerd exemplaar en daar heb ik een verloopstukje voor gemaakt, zodat er een normale zekering in past 5x20mm.
De degaus weerstand moet ik kijken of ik die heb, In KTV toestellen zaten de dingen ook, maar weet niet of die dezelfde waarde hebben. Ik moet eens even in de onderdelenvoorraad zoeken.

[image]

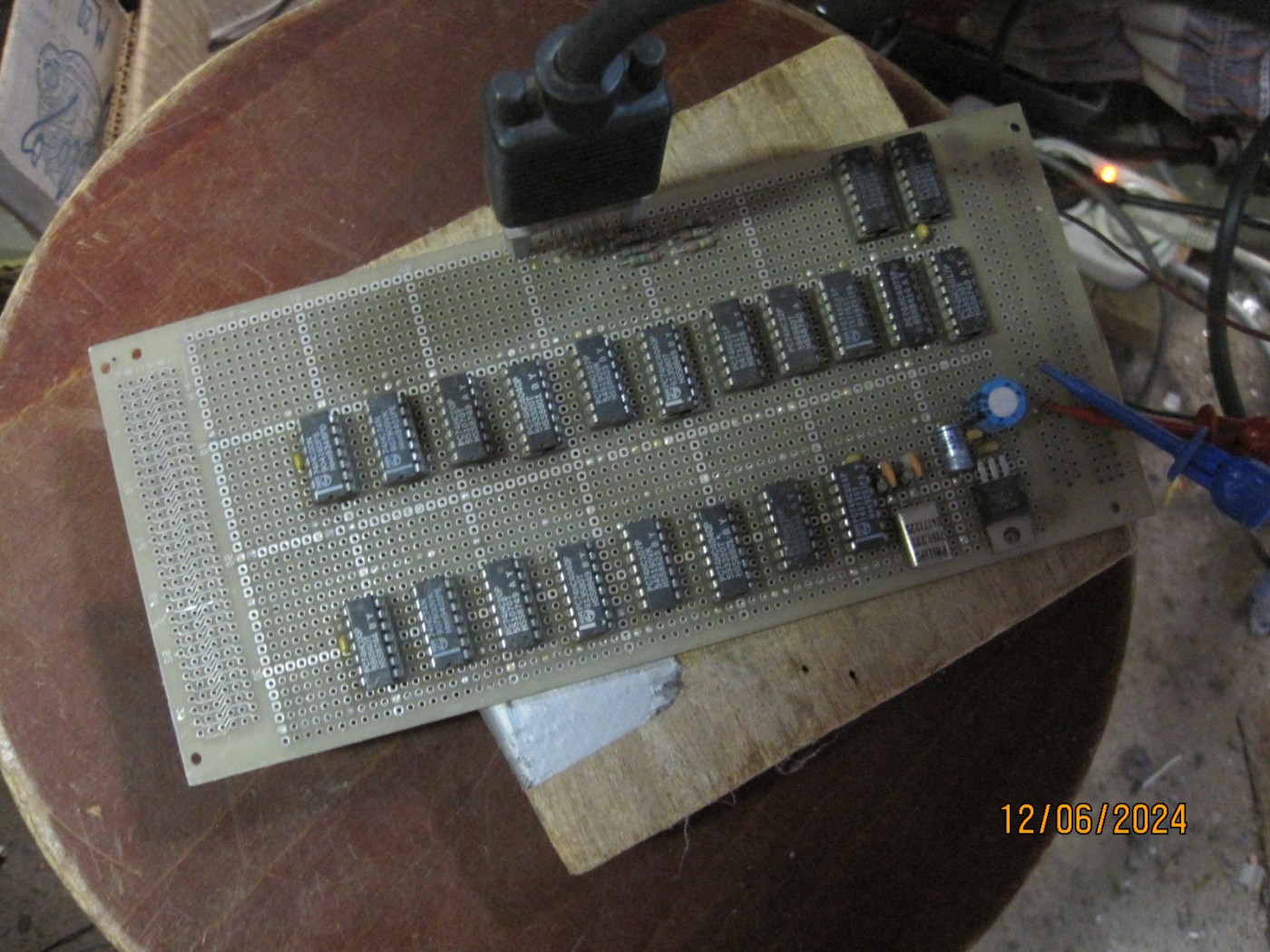

Het testbeeld komt van een VGA generatortje, dat heb ik lang geleden een keertje gebouwd. Het blijkt na 30 jaar nog perfekt te werken.

[image]

reparateur IBM8513 monitor omgeving Breda

door ffeilers @, Breda, 12-06-2024, 21:52 (12 dagen geleden) @ soundman2

Frans, de monitor doet het weer. De netzekering lag eruit en dat komt door een defecte degaus weerstand, een combinatie van twee PTC's in een blokje.
Ik heb het er uitgesoldeerd en de sluiting is weg. De zekering was een vast ingesoldeerd exemplaar en daar heb ik een verloopstukje voor gemaakt, zodat er een normale zekering in past 5x20mm.
De degaus weerstand moet ik kijken of ik die heb, In KTV toestellen zaten de dingen ook, maar weet niet of die dezelfde waarde hebben. Ik moet eens even in de onderdelenvoorraad zoeken.

[image]


Het testbeeld komt van een VGA generatortje, dat heb ik lang geleden een keertje gebouwd. Het blijkt na 30 jaar nog perfekt te werken.

[image]


super Henk,:-) :-) :-) :-) heel mooi werk. En .... wat een bijzondere generator, dat is wel heel apart.
Ben met je hd's bezig, heb in het forum wat van mijn bevindngen weer gegeven.
Zal ook zoeken wat een degaus weerstand is, nooit van gehoord

reparateur IBM8513 monitor omgeving Breda

door Maarten Bakker ⌂ @, Haarlem/Delft, 12-06-2024, 22:03 (12 dagen geleden) @ ffeilers

Ook bekend als degauss PTC. In monitoren zit meestal een iets lagere waarde dan in TV's, maar kans dat ik hem wel in m'n webshop heb liggen als Henk hem niet heeft.

reparateur IBM8513 monitor omgeving Breda

door soundman2 @, Wouw, 12-06-2024, 22:23 (12 dagen geleden) @ Maarten Bakker
Gewijzigd door soundman2, 12-06-2024, 22:24

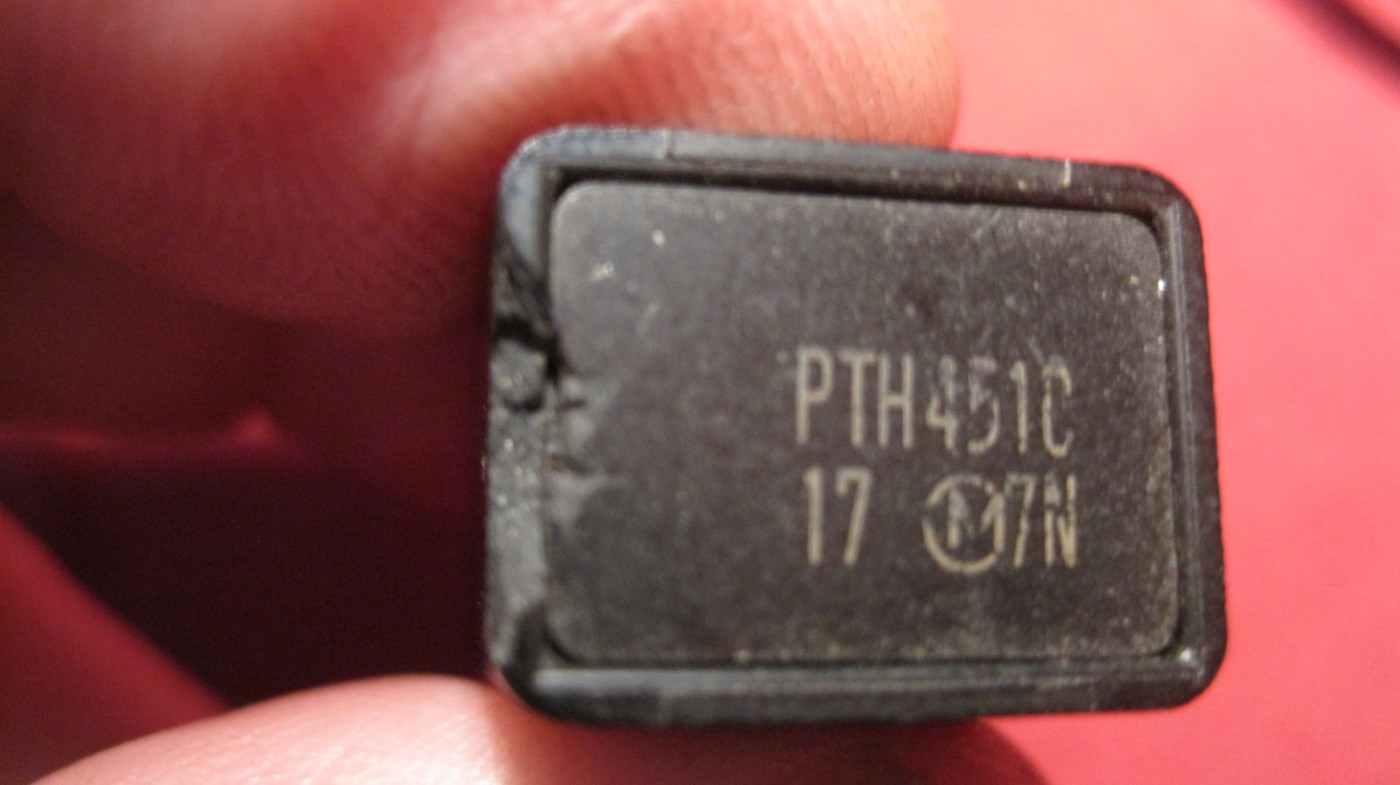

Das mooi, op het www heb ik hem nog niet gevonden. Er staan wel wat codes op de behuizing.
PTH 451C
17 XX 7N
Op de plaats van XX staat een logo
[image]

[image]
Sorry maar de macrostand van mijn camera is helaas niet goed genoeg.........

reparateur IBM8513 monitor omgeving Breda

door ffeilers @, Breda, 12-06-2024, 22:43 (12 dagen geleden) @ soundman2

Das mooi, op het www heb ik hem nog niet gevonden. Er staan wel wat codes op de behuizing.
PTH 451C
17 XX 7N
Op de plaats van XX staat een logo
[image]

[image]
Sorry maar de macrostand van mijn camera is helaas niet goed genoeg.........

PTH 451C vind ik wel als ik google maar het zou leuk zijn als Maarten hem heeft. Ik hoor het wel van Maarten hoop ik.
groet
Frans

reparateur IBM8513 monitor omgeving Breda

door Maarten Bakker ⌂ @, Haarlem/Delft, 12-06-2024, 23:42 (12 dagen geleden) @ ffeilers
Gewijzigd door Maarten Bakker, 13-06-2024, 00:06

Het merk is Murata. De code komt me niet onmiddelijk bekend voor, heb hem niet online staan maar ik ga vrijdag nog even op zoek.

EDIT: Datasheet gevonden. Dit is een rare want het grootste deel van de relevante codering lijkt er niet op te staan (ik ben gewend dat de PTH451 is weggelaten en er bijvoorbeeld C180N op staat, dat is het relevante deel van het type).

@Soundman: Zou je misschien eens de DC-weerstand van de degaussing spoel kunnen meten? En als een van de schijfjes in de PTC nog heel is, misschien ook de koude weerstand van dat schijfje?

reparateur IBM8513 monitor omgeving Breda

door soundman2 @, Wouw, 13-06-2024, 10:27 (12 dagen geleden) @ Maarten Bakker

Het merk is Murata. De code komt me niet onmiddelijk bekend voor, heb hem niet online staan maar ik ga vrijdag nog even op zoek.

EDIT: Datasheet gevonden. Dit is een rare want het grootste deel van de relevante codering lijkt er niet op te staan (ik ben gewend dat de PTH451 is weggelaten en er bijvoorbeeld C180N op staat, dat is het relevante deel van het type).

@Soundman: Zou je misschien eens de DC-weerstand van de degaussing spoel kunnen meten? En als een van de schijfjes in de PTC nog heel is, misschien ook de koude weerstand van dat schijfje?


Dat ga ik doen, is niet zo moeilijk. Toen ik zag dat onder het codenummer een hele reeks viel kon ik niet anders . Vaak zijn de schijfes in de PTC gebarsten of verbrijzeld. Na het meten wil ik hem open peuteren om te zie dat wat ik meet ook nog een beetje kopt.
De weerstand van de spoel zal wel een vierdraads meting worden, ikdenk dat anders de meetsnoeren van een multimeter te zwaar meetellen.
Wordt vervolgd.

reparateur IBM8513 monitor omgeving Breda

door ffeilers @, Breda, 13-06-2024, 10:31 (12 dagen geleden) @ Maarten Bakker

Het merk is Murata. De code komt me niet onmiddelijk bekend voor, heb hem niet online staan maar ik ga vrijdag nog even op zoek.

EDIT: Datasheet gevonden. Dit is een rare want het grootste deel van de relevante codering lijkt er niet op te staan (ik ben gewend dat de PTH451 is weggelaten en er bijvoorbeeld C180N op staat, dat is het relevante deel van het type).

@Soundman: Zou je misschien eens de DC-weerstand van de degaussing spoel kunnen meten? En als een van de schijfjes in de PTC nog heel is, misschien ook de koude weerstand van dat schijfje?

Bedankt Maarten dat je wilt kijken of je het kunt vinden.
Is alleen de eerste code niet voldoend om te zoeken. PTH 451C
Die vind ik namelijk wel.

groet
Frans

reparateur IBM8513 monitor omgeving Breda

door soundman2 @, Wouw, 13-06-2024, 13:03 (12 dagen geleden) @ ffeilers
Gewijzigd door soundman2, 13-06-2024, 13:05

Ik heb de print weer uit de monitor gehaald (anders kun je nergens bij), om het stukje schema van degauss in de monitor te bekijken.
De schema's die ik heb kloppen niet, De PTC's in de schema's hebben maar twee aansluitingen en ook de schemanummers kloppen nergens.

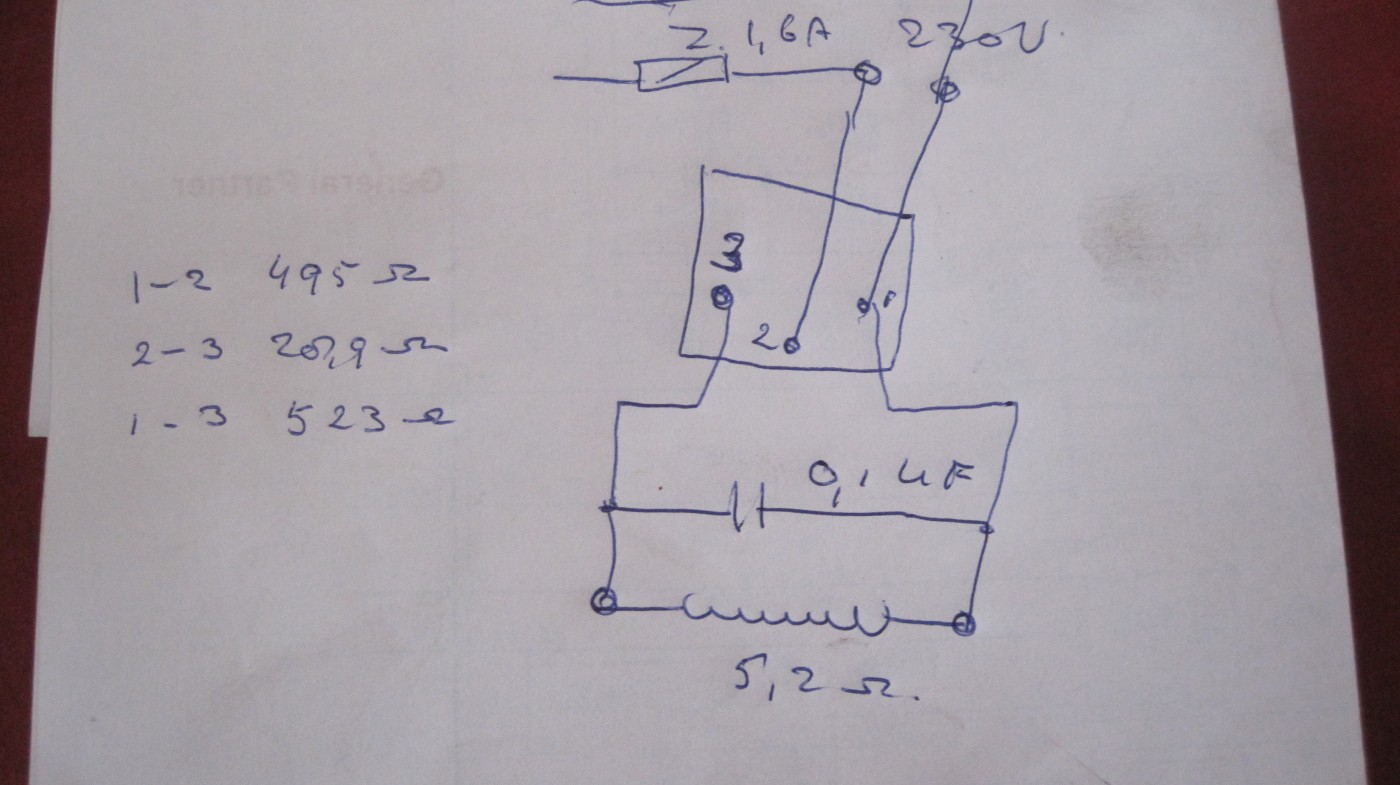

Een summier aansluitschema gaat hierbij. Ik heb ook de weerstanden gemeten in de PTC. Die lijken niet verkeerd.
De PTC open maken om hem verder te bekijken is geen optie, dan hou je niets meer over. De netzekering was stuk en na vervangen en tevens het losnemen van de degauss spoel, vertoonde mijn stroombegrenzer een hoopvol gedrag en inderdaad doet de monitor het verder goed.
In een van de bijlages las ik later dat het een oorzaak kon zijn voor het springen van de zekering, dat het een moeilijk te krijgen onderdeel is en dat weglaten alleen een optie is als je een externe demagnetiseerspoel hebt.
Ik heb de monitor niet meer geprobeerd met de PTC er weer in Het telkens uit elkaar halen schiet ook niet erg op.
Van de PTC vind je wel een datasheet, maar het nummer wat er op staat PTH451C geldt voor een hele serie.

[image]

reparateur IBM8513 monitor omgeving Breda

door Leo Snoeren ⌂ @, Dongen, 13-06-2024, 14:32 (12 dagen geleden) @ soundman2

Pfffffff,

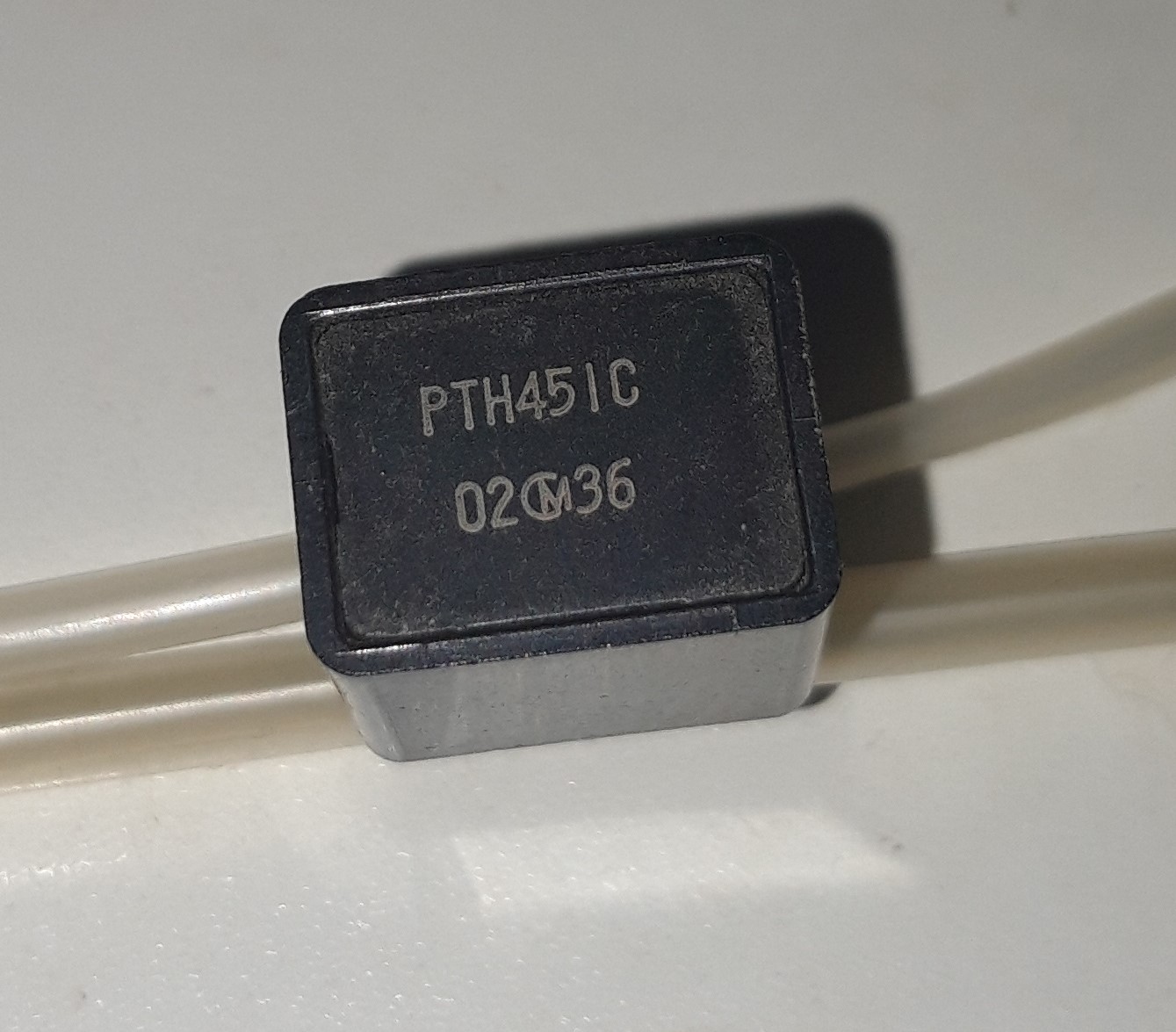

Het was even zoeken, maar ik heb deze liggen:

[image]
Voor de foto even iets tussen de pootjes gestoken ;-)

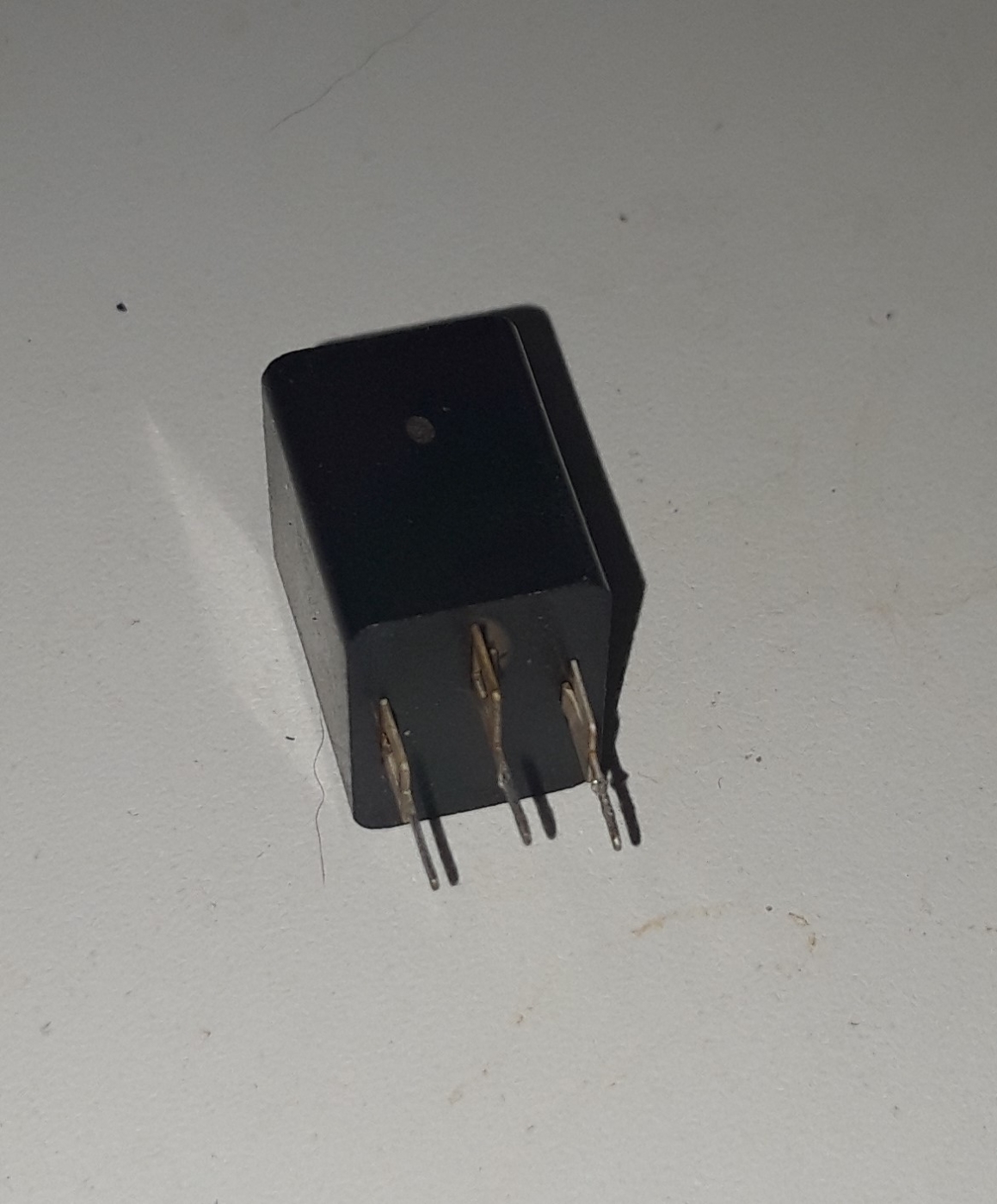

Met drie aansluitingen:

[image]

Uitgesoldeerd en wel.

Is dat iets?

--
Met vriendelijke groet,

Leo Snoeren

https://www.rrd.link/ (onder constructie)

leosnoeren(apenslingertje)freedom.nl

reparateur IBM8513 monitor omgeving Breda

door Maarten Bakker ⌂ @, Haarlem/Delft, 13-06-2024, 20:51 (12 dagen geleden) @ Leo Snoeren

Het is me niet duidelijk of deze dezelfde waarde is. Zou je eens weerstandsmetingen tussen de pootjes kunnen doen?

reparateur IBM8513 monitor omgeving Breda

door Goldline @, Oranjedorp, 13-06-2024, 14:32 (12 dagen geleden) @ soundman2
Gewijzigd door Goldline, 13-06-2024, 14:35

vermoedelijk is de degaus-schakeling niet defect, maar door de heden hogere netspanning is
het de oude zekering te veel geworden.
Indien de netfilter condensatoren(X2) nog oké zijn, zou ik een 2A trage zekering monteren,
om deze uitval te voorkomen.

edit: ik lees net dat je PTC inderdaad sluiting maakt, mooi dat Leo er 1 heeft.

--
Cees PA1DBA

reparateur IBM8513 monitor omgeving Breda

door soundman2 @, Wouw, 13-06-2024, 15:57 (12 dagen geleden) @ Goldline
Gewijzigd door soundman2, 13-06-2024, 16:32

edit: ik lees net dat je PTC inderdaad sluiting maakt, mooi dat Leo er 1 heeft.

Dat heb ik achteraf niet vastgesteld. Ik heb de PTC ook nog niet terug gemonteerd. Inspectie van het binnenwerk is niet mogelijk zonder het ding stuk te maken. Een van de schijfjes kan gebroken zijn.
Als de print in de monitor zit kun je nergens bij en de bedrading laat niet toe om aan een uitgeschoven print te werken.
Een datasheet staat hier
https://pdf1.alldatasheet.com/datasheet-pdf/view/1132057/MURATA/PTH451C.html
Het vreemde is dat de originele en de PTC van Leo daar niet bij staan.

[image]

volgens de datasheet zou het origineel 17 Ohm zijn, terwijl uit de tabel niet valt af te leiden bij welke voedingsspanning deze gebruikt moet/mag worden.

reparateur IBM8513 monitor omgeving Breda

door ffeilers @, Breda, 13-06-2024, 17:10 (12 dagen geleden) @ soundman2

edit: ik lees net dat je PTC inderdaad sluiting maakt, mooi dat Leo er 1 heeft.

Dat heb ik achteraf niet vastgesteld. Ik heb de PTC ook nog niet terug gemonteerd. Inspectie van het binnenwerk is niet mogelijk zonder het ding stuk te maken. Een van de schijfjes kan gebroken zijn.
Als de print in de monitor zit kun je nergens bij en de bedrading laat niet toe om aan een uitgeschoven print te werken.
Een datasheet staat hier
https://pdf1.alldatasheet.com/datasheet-pdf/view/1132057/MURATA/PTH451C.html
Het vreemde is dat de originele en de PTC van Leo daar niet bij staan.

[image]

volgens de datasheet zou het origineel 17 Ohm zijn, terwijl uit de tabel niet valt af te leiden bij welke voedingsspanning deze gebruikt moet/mag worden.

Henk, moet ik aan Leo vragen of hij de ptc naar jou zou willen opsturen? Ik kan hem ook wel bij Leo ophalen maar dan is hij nog niet bij jou dus dit lijkt een makkelijkere weg.
Aan Leo betaal ik dan uiteraard wel de kosten.
mvg Frans

reparateur IBM8513 monitor omgeving Breda

door soundman2 @, Wouw, 13-06-2024, 18:26 (12 dagen geleden) @ ffeilers

Henk, moet ik aan Leo vragen of hij de ptc naar jou zou willen opsturen? Ik kan hem ook wel bij Leo ophalen maar dan is hij nog niet bij jou dus dit lijkt een makkelijkere weg.
Aan Leo betaal ik dan uiteraard wel de kosten.
mvg Frans

Oké. Volgens mij kan het gemakkelijk in een bubbeltjes envelop ofzo. Dan hoef ik er eventueel niet voor thuis te blijven.
Volgens een stukje docu wat ik van jou kreeg is het een moeilijk verkrijgbaar onderdeel, dus ik hoop dat het allemaal goed werkt.
Je mijn adres heb je nog.

reparateur IBM8513 monitor omgeving Breda

door ffeilers @, Breda, 13-06-2024, 20:40 (12 dagen geleden) @ soundman2

Henk, moet ik aan Leo vragen of hij de ptc naar jou zou willen opsturen? Ik kan hem ook wel bij Leo ophalen maar dan is hij nog niet bij jou dus dit lijkt een makkelijkere weg.
Aan Leo betaal ik dan uiteraard wel de kosten.
mvg Frans


Oké. Volgens mij kan het gemakkelijk in een bubbeltjes envelop ofzo. Dan hoef ik er eventueel niet voor thuis te blijven.
Volgens een stukje docu wat ik van jou kreeg is het een moeilijk verkrijgbaar onderdeel, dus ik hoop dat het allemaal goed werkt.
Je mijn adres heb je nog.

Hoi Henk, ik heb zowel jou als Leo een pm gestuurd.
mvg
Frans

reparateur IBM8513 monitor omgeving Breda

door ffeilers @, Breda, 13-06-2024, 22:05 (11 dagen geleden) @ soundman2

Henk, moet ik aan Leo vragen of hij de ptc naar jou zou willen opsturen? Ik kan hem ook wel bij Leo ophalen maar dan is hij nog niet bij jou dus dit lijkt een makkelijkere weg.
Aan Leo betaal ik dan uiteraard wel de kosten.
mvg Frans


Oké. Volgens mij kan het gemakkelijk in een bubbeltjes envelop ofzo. Dan hoef ik er eventueel niet voor thuis te blijven.
Volgens een stukje docu wat ik van jou kreeg is het een moeilijk verkrijgbaar onderdeel, dus ik hoop dat het allemaal goed werkt.
Je mijn adres heb je nog.

Hoi Henk,
Leo stuurt je morgen het onderdeel toe.
mvg
Frans

reparateur IBM8513 monitor omgeving Breda

door ffeilers @, Breda, 20-06-2024, 16:20 (5 dagen geleden) @ ffeilers

Mijn dank is groot voor Henk Rovers (soundman2) welke de ibm monitor weer tot leven heeft gebracht. Ik ben er erg blij mee om dit weer een plaatsje te kunnen geven.

mvg
Frans
