22RL166 (Algemeen)

door ffeilers @, Breda, 19-06-2024, 17:04 (35 dagen geleden)

Een grappige radio in mijn bezit (door omstandigheden).
Wil het gewoon een keer delen.
In nette staat, batterijvak is schoon.
Werking : niet geprobeerd.
Mooi tijdsbeeld , vind ik, ongeveer 1966.

mvg
Frans

[image]
[image]
[image]

22RL166

door Hans van Kampen @, Voorhout, 19-06-2024, 23:15 (34 dagen geleden) @ ffeilers

Apart toestelletje Frans, gemaakt voor de Franse markt? Ziet er plat uit ook en nooit gezien. Die oudere transistor radio’s daar zit nog zo’n metalen plaat afstemcondensator in i.p.v. een klein plastic transparant blokje.

Veel plezier ermee.

;-)
Hans

--
Hans van Kampen

22RL166

door Maurice ⌂ @, Dordrecht, 19-06-2024, 23:33 (34 dagen geleden) @ ffeilers

Zal ca 48jaar geleden zijn dat ik die in bezit had.
Bijzonder de zeer smalle uitvoering.

Zat dus ook zeer ondiepe luidspreker in.

22RL166

door ruudam @, Utrecht, 20-06-2024, 00:24 (34 dagen geleden) @ Maurice

Luidspreker met magneet en spreekspoel naar voren, zoals ook in TV luidsprekers. Hadden wel meer Philips portables.

Lijkt wel stereo met die 2 front roosters.
Wel benieuwd waar dat knopje met rondje voor dient.

In die tijd kon je alles nog op MG ontvangen, voor Frankrijk was het LG. FM niet nodig, was kopie AM.

22RL166

door franc @, Loosbroek, 20-06-2024, 00:38 (34 dagen geleden) @ ffeilers

Leuk toestelletje,
Ik heb er meerdere gehad, zelfs in mijn tienerjaren eentje gevonden op de autosloop!
Die dingen zijn superfragiel, wees er zuinig op!
Er zitten twee AD2071 speakertjes in die in serie of parallel gezet kunnen worden dmv dat ene knopje met het zonnetje.
Dat is een batterij spaarknop om het grote vermogen van 250mW te kunnen minderen naar 80mW of zo.
Ik heb ook nog zo’n toestelletje.
Het speelt eenmaal werkend nog best leuk!
Bij mij is het de 22RL281

Mvg Frank

22RL166

door ffeilers @, Breda, 20-06-2024, 16:18 (34 dagen geleden) @ franc

Bij mij is het de 22RL281

Mvg Frank


Ik heb gezocht op een afbeelding maar...... die kan ik niet vinden.

mvg
Frans

22RL166

door henk vdb @, Breda, 22-06-2024, 22:42 (31 dagen geleden) @ ffeilers
Gewijzigd door henk vdb, 22-06-2024, 22:52

Foto 22RL281

Klik op de foto voor grotere versie.

Blijkbaar zijn er meerdere versies met dezelfde basis gemaakt.

Ik heb versies met MG + LG en versies met MG + KG1 + KG2 gezien.

Allen hebben dezelfde LF eindtrap en twee AD2071 speakers die parallel of in serie geschakeld kunnen worden.

De AD2071 is ook gebruikt in o.a. de welbekende EL3302 cassette recorder.

22RL166

door ffeilers @, Breda, 20-06-2024, 16:15 (34 dagen geleden) @ ffeilers

Bedankt voor alle leuke reacties, en het heeft mij ook nog meer info gegeven over de luidsprekers (het knopje met het rondje).
De radio is van mijn broer geweest en na zijn overlijden bij mij terecht gekomen.
Ik denk dat hij hem nieuw heeft gekocht. Was altijd zeer zuinig op zijn spullen.
Vandaar ook dat onberispelijke batterijvakje.

mvg
Frans

22RL166

door gbr @, 23-06-2024, 11:25 (31 dagen geleden) @ ffeilers

Van dit type heb ik de volgende 3 radio's:

Op de foto's vlnr:

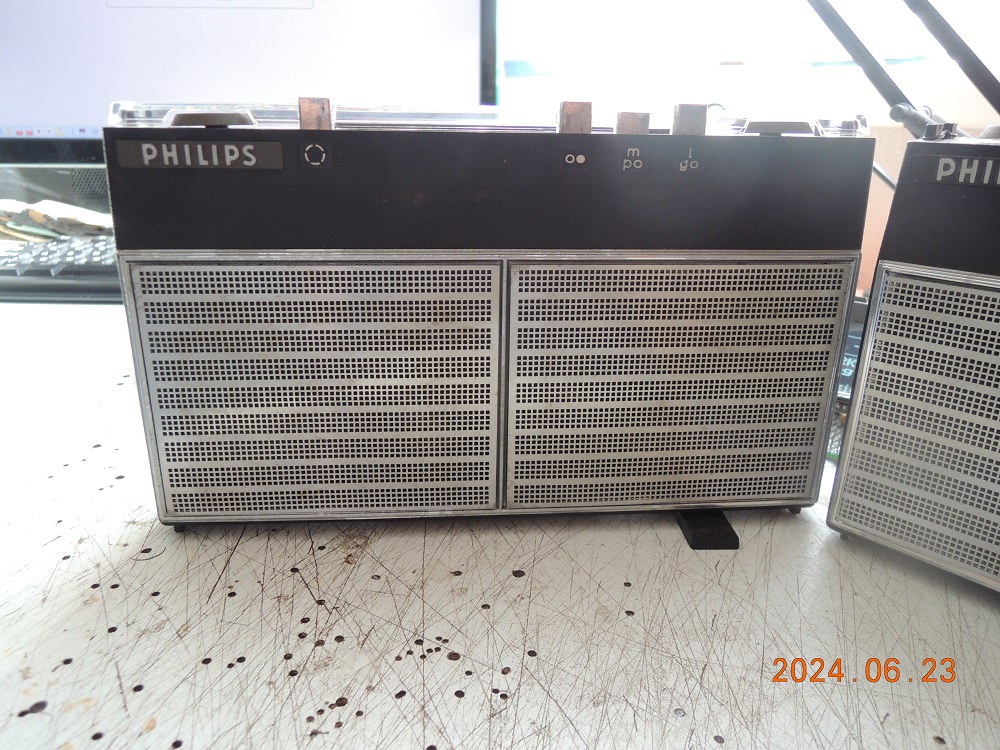

22RL281/12R, met voet, kleur zwart, aan/uit + MG + LG

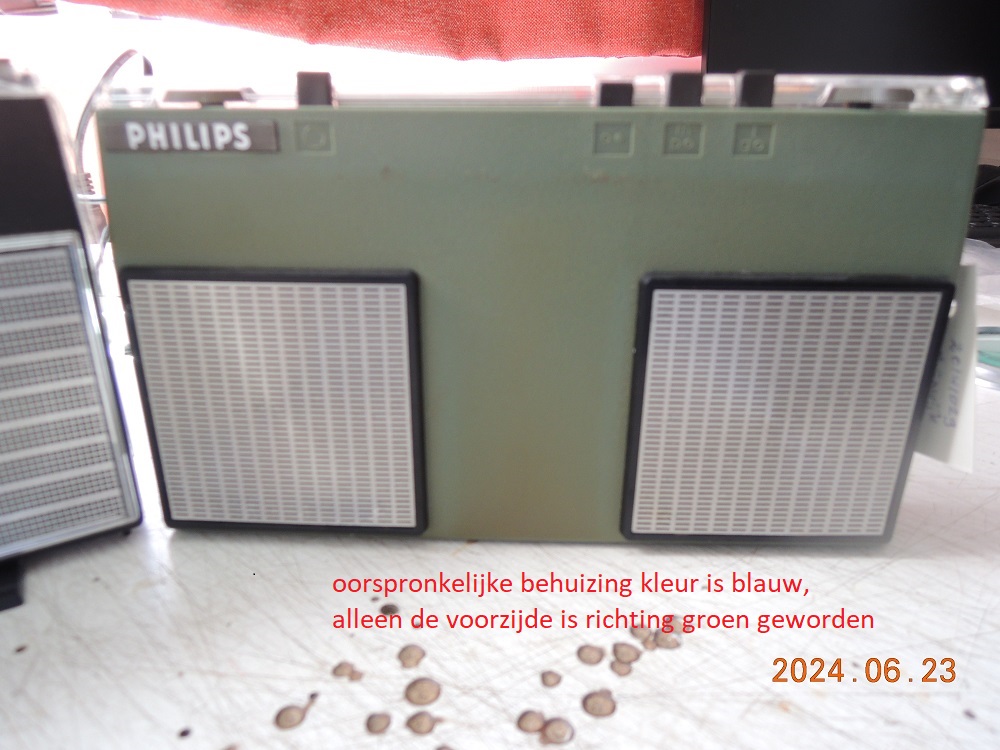

22RL280/11X, geen voet, kleur blauw, aan/uit + MG + LG

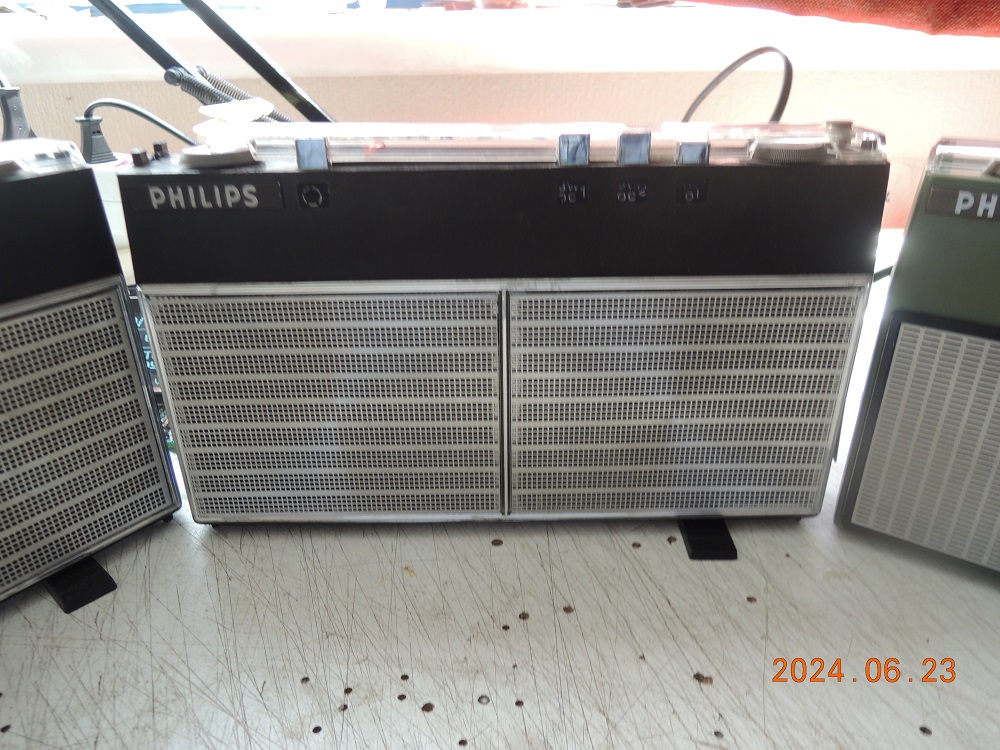

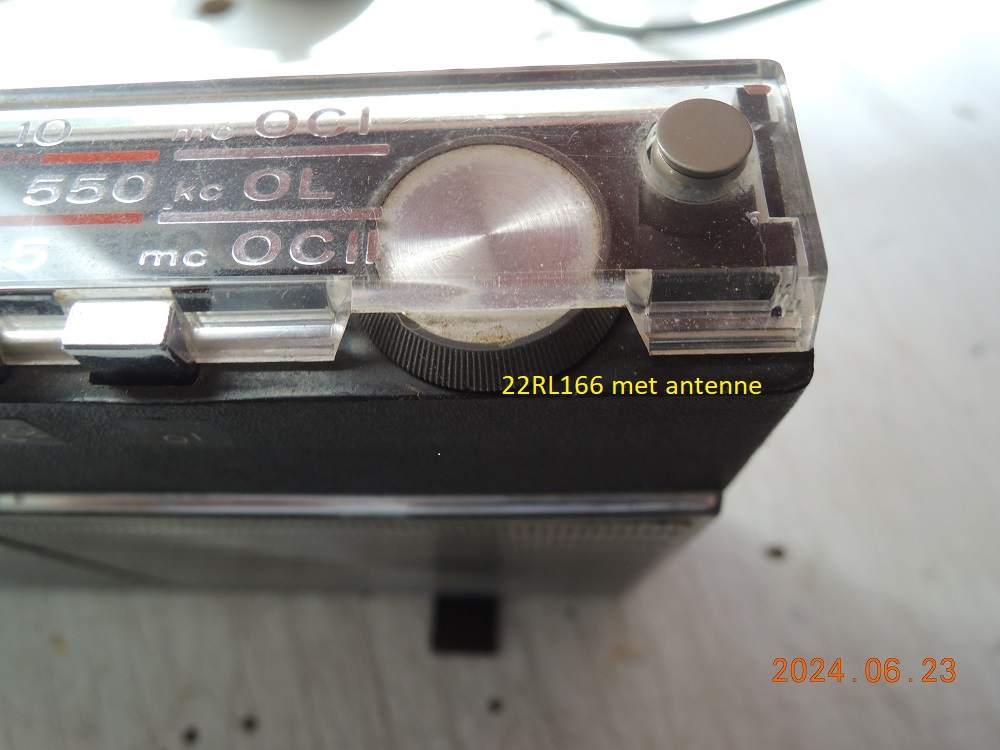

22RL166/08R, met voet, kleur zwart, KG1 + KG2 + MG, aan/uitschakelaar op volumeknop

Alle radio's hebben dezelfde afmetingen (geen grotere versie).

Een paar verschillen (er zijn er meer):
kleur,
luidspreker rooster,
wel/geen antenne,
wel/geen voet,
bandkeuze,
aan/uit schakelaar,
cosmetisch,
....

[image]

[image]

[image]

[image]

[image]

22RL166

door henk vdb @, Breda, 23-06-2024, 13:26 (31 dagen geleden) @ gbr

De sprietantenne zal op de versies met KG zitten, omdat KG niet mogelijk is op ingebouwde ferriet antenne. Dat is dus verklaarbaar.

22RL166

door Maurice ⌂ @, Dordrecht, 23-06-2024, 15:50 (31 dagen geleden) @ gbr

Nu weet ik het zeker,
ik had dus de 22RL280 met die losse luidsprekerfrontjes.
Inderdaad moet deze licht groenig blauw zijn.

[image]

22RL166

door Leo Snoeren ⌂ @, Dongen, 23-06-2024, 18:09 (31 dagen geleden) @ gbr

Een van die toestellen komt me bekend voor Rene!:-D :-D :-D

--
Met vriendelijke groet,

Leo Snoeren

https://www.rrd.link/ (onder constructie)

leosnoeren(apenslingertje)freedom.nl

22RL166

door ffeilers @, Breda, 23-06-2024, 12:57 (31 dagen geleden) @ ffeilers

Iedereen bedankt voor de reacties.
mvg
Frans

22RL166

door Andries van Dekken. @, Surhuizum., 24-06-2024, 14:07 (30 dagen geleden) @ ffeilers

Als je het bouwjaar wil weten,er zit meestal een stempel op de magneet
van de luidspreker,waar het bouwjaar in is vermeld.Bijv,denk 67.
Met twee ls nog meer kans. :-)
An3s

--
Keapje 'n Erres, kinne jo werres.

22RL166

door ffeilers @, Breda, 25-06-2024, 10:59 (29 dagen geleden) @ Andries van Dekken.

:)
