Hulp gevraagd bij tuner Sharp VZ-3000 (Toestel of techniek)

door Mick @, 07-07-2024, 16:05 (5 dagen geleden)
Gewijzigd door Mick, 07-07-2024, 16:11

Beste Forummers,

Ik ben bezig met herstellen van een Sharp VZ-3000: een combi van platenspeler, cassettedeck en tuner uit de jaren '80. Met de tuner kom ik even niet verder, daarom graag jullie hulp.

Eerst het goede nieuws: de tuner werkt op zowel LG, MG als FM. Het probleem: in de stand FM-stereo is er geen geluid. Dat komt doordat in de stereo-stand de mute-functie van het tuner-IC (HA 11225) geactiveerd wordt. Ik neem aan dat deze functie is ingebouwd om een te zwak, dus kwalitatief onvoldoende signaal, niet door te laten om een slecht stereo geluid te voorkomen. Als stereo decoder is een IC van het type HA 1196 toegepast. De signaal meter (5 LED's) slaat bij alle zenders uit tot 3, hooguit soms 4 LED's. Ik denk dat dat te weinig is. Uiteraard heb ik wat geëxperimenteerd met de antenne, maar dat helpt niets.

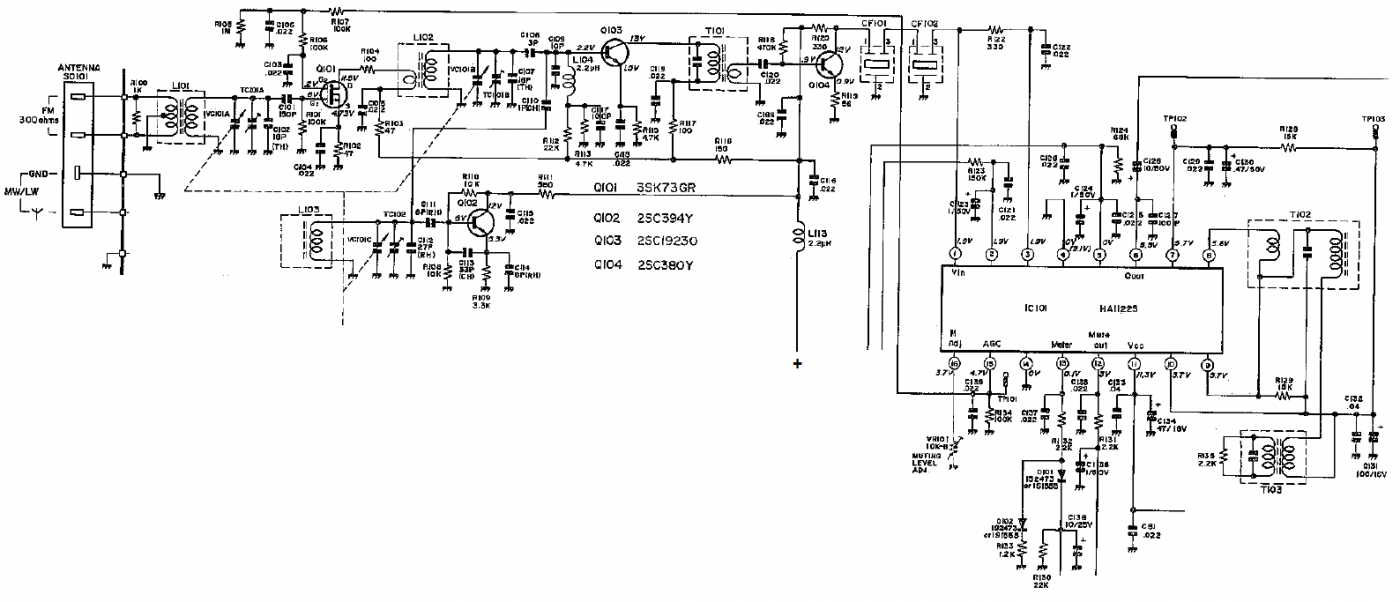

[image]

Waar kan nu de fout zitten? In het front-end van de tuner meet alles goed t/m Q104. Op de emitter van deze tor meet ik de MF met een amplitude van 100 mV p-p. Het MF-signaal op de collector gaat vervolgens naar 2 keramische filters CF101, CF102 (10,7 MHz) en dan naar pen 1 van het tuner IC. Tussen filter 1 en 2 is de amplitude 50 mV, op de ingang van het IC (pen 1) meet ik 25 mV. Kan het zijn dat het probleem in de keramische filters zit? Onderstaand de tekening van de HA 11225. De 3 in het IC gebouwde versterkertrappen werken volgens mij goed. Op pen 8 meet ik 150 mV p-p.

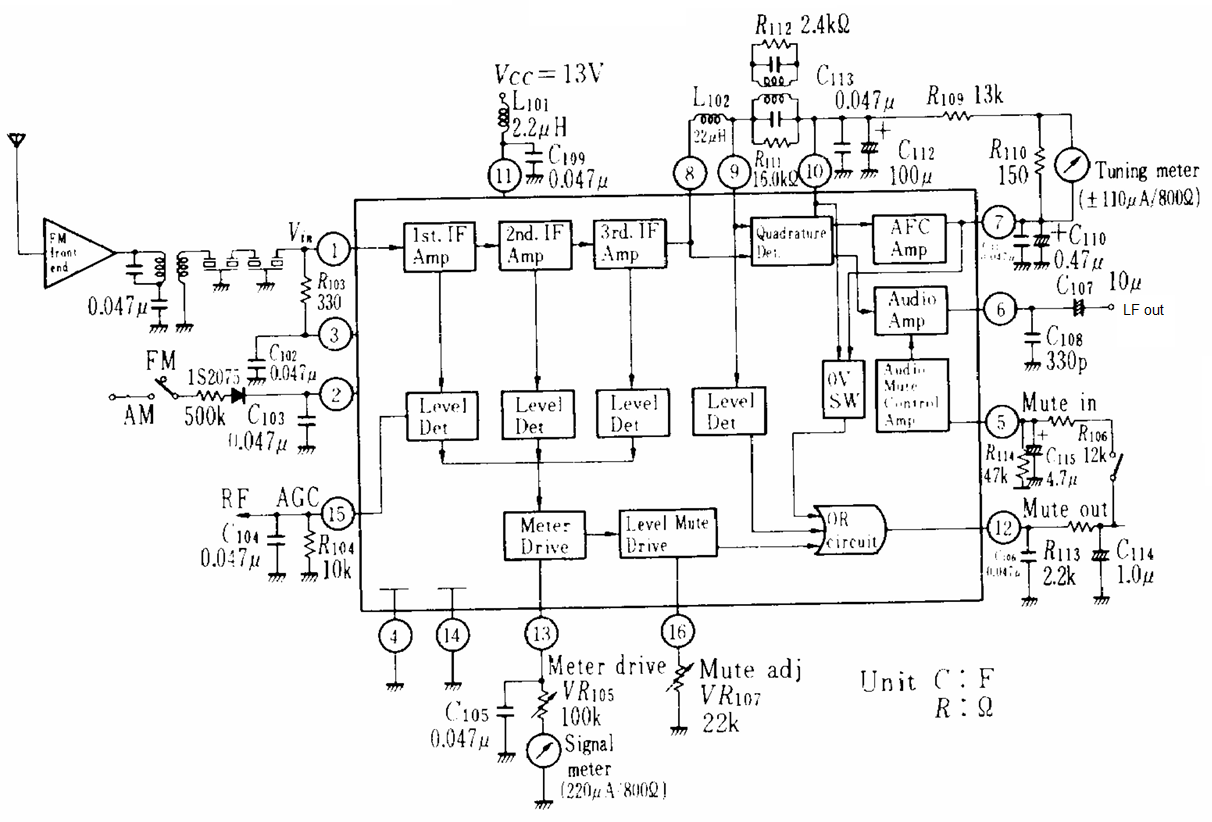

[image]

Dank en groeten, Mick

Hulp gevraagd bij tuner Sharp VZ-3000

door Maurice ⌂ @, Dordrecht, 07-07-2024, 16:29 (5 dagen geleden) @ Mick

Dan hebben we nog VR107 Mute adj.

Hiermee de mute gevoeligheid te regelen, neem ik aan.

Zet die eens slag verder en dan zien of je bij ontvangst ook veel ruis hebt.
Zal dat zijn.

Je ziet in blokje de OR functie wanneer zaak geactiveerd wordt

Of-Level detectie
Of- 0V SW
Of Level Mute Drive

indien 1 van deze waar is , komt mute in.

Zo lees ik dat blokje.

Hulp gevraagd bij tuner Sharp VZ-3000

door Mick @, 07-07-2024, 18:02 (5 dagen geleden) @ Maurice
Gewijzigd door Mick, 07-07-2024, 18:06

Maurice, dat klopt, was ik vergeten te vermelden. Verdraaien van VR101 (107 in schema van IC) laat de gelijkspanning variëren tussen 0 en 3,7 Volt maar dat heeft geen enkel effect. Signaal blijft gemuted. Dan blijven over de level detector en de 0 V switch.

Op pen 9 van het IC meet ik 300 mV p-p. Op pen 10 staat een vaste gelijkspanning van 5,6 Volt. Die komt blijkbaar uit de detector maar varieert niet als je de afstemcondensator verdraait. Op pen 7 staat overigens een LF-signaal.

De mute switch tussen pen 5 en 12 in het IC-schema heb ik onderbroken. Er is dan inderdaad wel geluid in de stereo stand, maar dat is hoorbaar mono. Ook het stereo-indicator ledje wil niet branden.

Hulp gevraagd bij tuner Sharp VZ-3000

door Goldline @, Oranjedorp, 07-07-2024, 20:41 (5 dagen geleden) @ Mick

T102 iets verdraaien, het buiscondensatortje in de ratiodetector spoel is verlopen.
deze behoefd niet vervangen te worden ,maat t102 bijregelen tot je weer stereo hebt op een een sterke zender.

--
Cees PA1DBA

Hulp gevraagd bij tuner Sharp VZ-3000

door Mick @, 08-07-2024, 22:57 (4 dagen geleden) @ Goldline

Goldline sloeg de spijker op z'n kop: even draaien aan de kern van T102 en er is zowaar stereo geluid! :m: Wat een geweldig forum is dit toch! Mijn dank is groot aan iedereen die meedenkt.

Groeten, Mick

Hulp gevraagd bij tuner Sharp VZ-3000

door ruudam @, Utrecht, 10-07-2024, 01:47 (3 dagen geleden) @ Mick

Als het goed is is de ontvangst ook veel beter zonder vervorming en met sterker signaal op de meter.

Zonder meetapparatuur kan je het afregelen op max ontvangst/ s meter. Zoek een zwakke zender op en draai aan de spoel. Let er op dat de freq uitlezing precies de freq van de zender weergeeft, dan is de MF 10,7 MHz.

Hulp gevraagd bij tuner Sharp VZ-3000

door maarten van dijk @, 08-07-2024, 13:03 (5 dagen geleden) @ Mick

Ooit ook eens zoiets gehad; je loopt je te pletter te zoeken.Bleek later een mute schakelaar met vuil te zijn; beetje tuner 600 spray en weer gaan met die banaan....Soms zijn het van die hele kleine dingen waar je niet zo gauw aandenkt...suk6 er mee!
