Het lijkt mij toch niet zo moeilijk.

Niet voor een beetje techneut, die al jaren met de materie omgaat. Maar voor TS kennelijk wel, anders had hij de vraag niet gesteld.
Die draad waar op staat dat het de nul cq mindraad is, zou ik ongezien ook niet kunnen duiden.

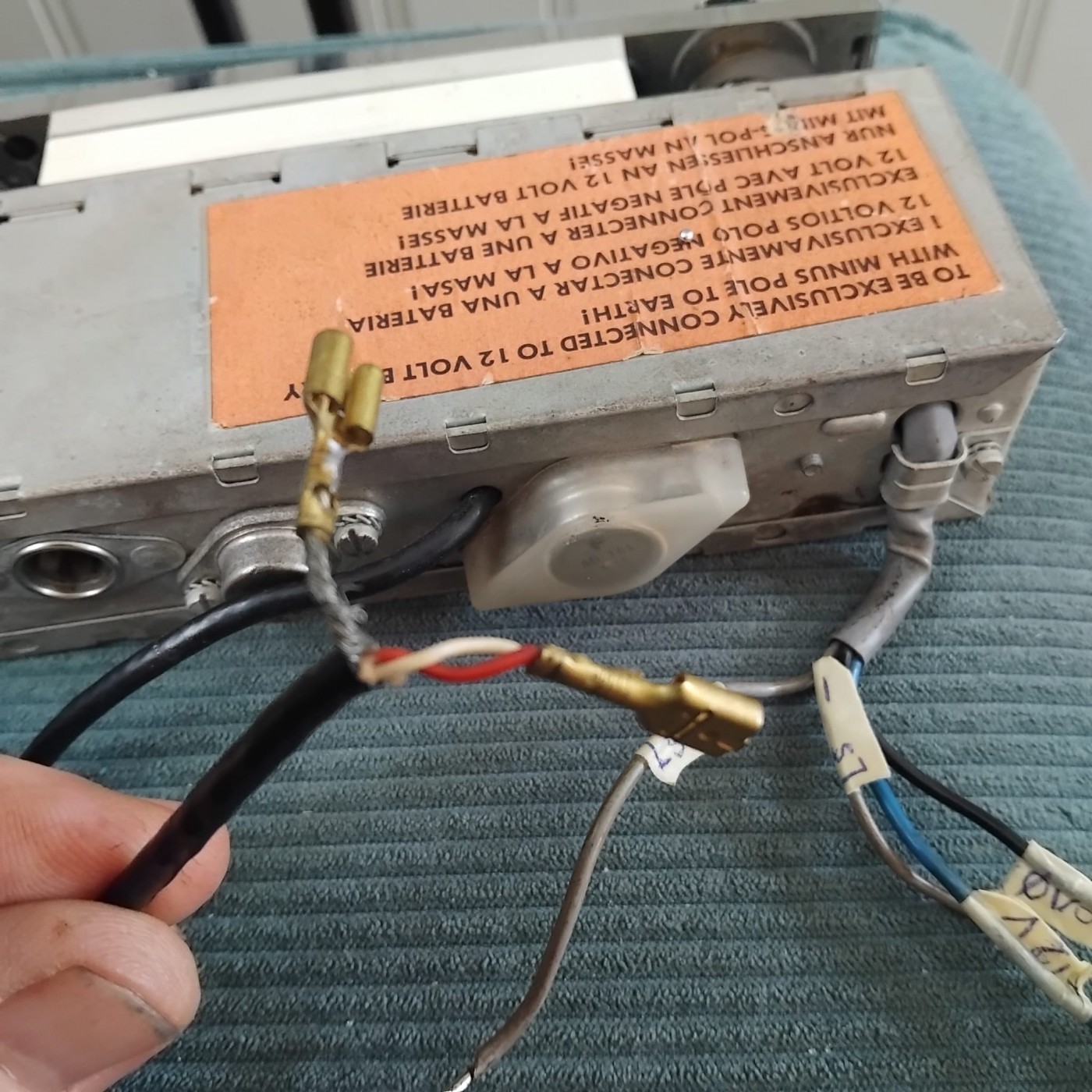

Normaal krijgen autoradio's uit die tijd de massa via het chassis van de radio en de auto.
(via de antennekabel ook, maar dat is zeker niet de bedoeling)
In het geval van een kunststof dashboard, kan ik me voorstellen, dat aan de kast van de radio nog een aarddraad zit. Maar waarom dan de zekeringhouder. Blijft allemaal gissen.
Van de afgeschermde kabel wordt door iemand geopperd dat het wel een audio in- of uitgang zal zijn. Kan best, maar wat is het nou? Kan die blijven zitten, mag hij sluiting maken met massa?
Voor mij in elk geval een reden, om aannames achterwege te laten en gewoon met de docu in de hand zien wat origineel is en wat afwijkend is. De reden gaf ik al aan.
De docu staat op het www op de site van Wil Manshande, te downloaden zonder kosten of andere poespas.
https://freeservicemanuals.info/nl/servicemanuals/viewmanual/Philips/22RN386/None/None/AUTOCASSETTE/

Overigens is de radio niet voorzien van een cassettespeler.
Volgens de docu is er wel een aarddraad aanwezig, maar dan voorzien van een kabeloogje.

Peter
Allemaal leuk allemaal
Maar de persoon is geen electrotechneut
Zendertje leuk voor radio thuis te kunnen laten spelen maar in de auto heb je niks aan je mag geen kilowátt zender in huis hebben
Valt af bluetooth leuk maar als de persoon nooit een soldeerbout in handen heeft gehad gaat het hem ook niet worden.
De LPAM zenders zijn dermate zwak dat je de hele reis niks aan heb hoogstends het dorp waar je woont rijd je uit naar andere plaats moetje afwachten of die frequentie wat zit . Vaak met ruis storing en onder de hoogspanning mast flink geknetter.
Gewoon accepteren dat het niet meer gaat het is wat t is 25 jaar terug had je zenders die je tot frankrijk kon horen van uit nl.
Dat is geen geneuzen maar de waarheid.
Bij bol .com heb je voor paar tientjes retrolook autoradio die zo in de eend kan met bluetooth usb sd card en fm radio
Wat wil je nog meer. Kristal helder geluid en gaat fluitend op reis .
De philips leg je weg en geef je erbij als de eend ooit verkocht wordt.

Grt René

Dit lijkt me wel een typisch min aan massa toestelletje.
De AD 162 zit nl met zijn collector aan de behuizing met M4 schroeven.
De AD161 zit uiteraard wel geisoleerd.
Deze collector is dan de plus.

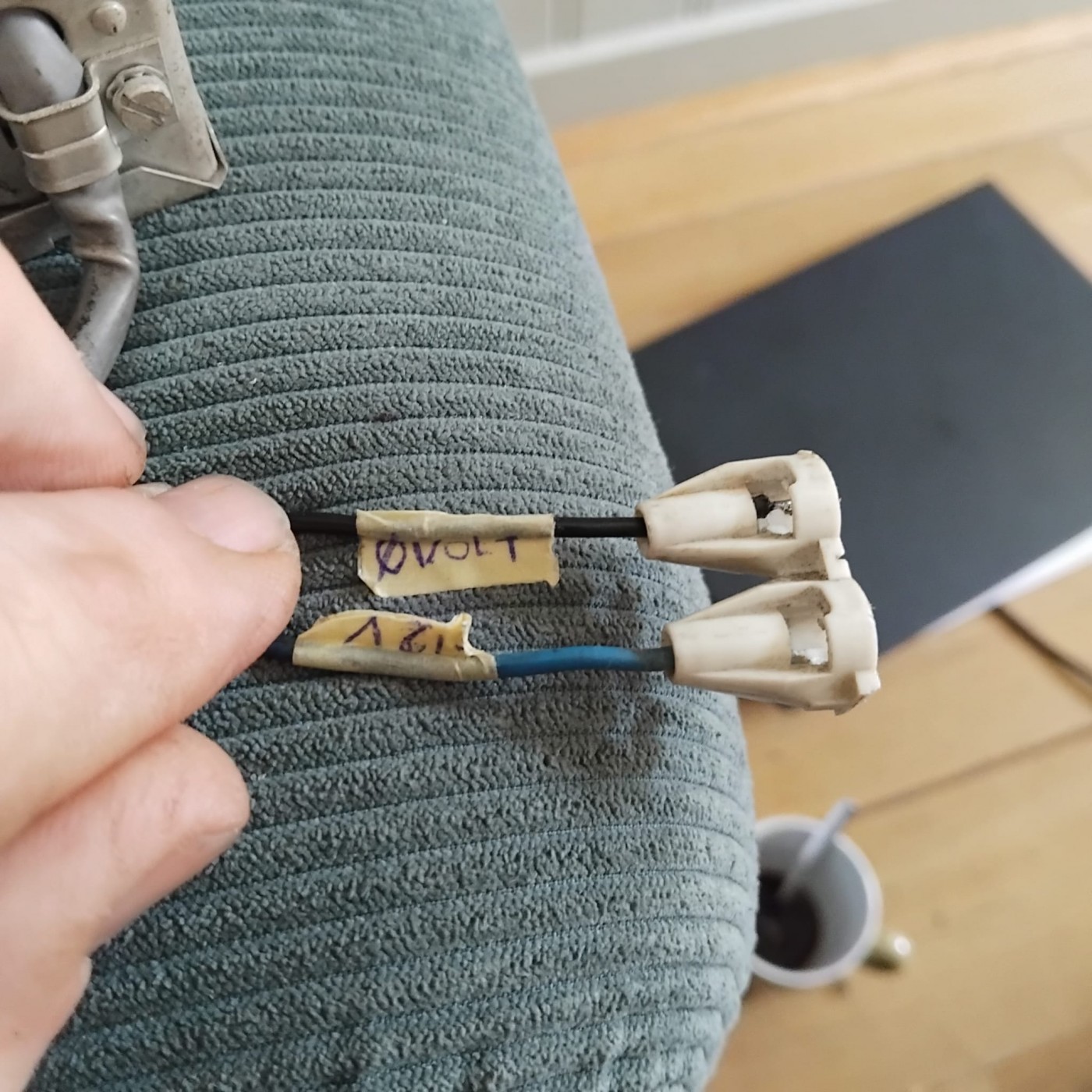

Misschien dit isolatie kapje even losmaken en met Ohm gaan meten naar de blauwe en zwarte draad.
Misschien is een van deze draden wel ingericht voor de bediening van een automatische uitschuif antenne.
Anders snap ik de twee zekeringen ook niet. Het ziet er zo twijfelachtig uit!

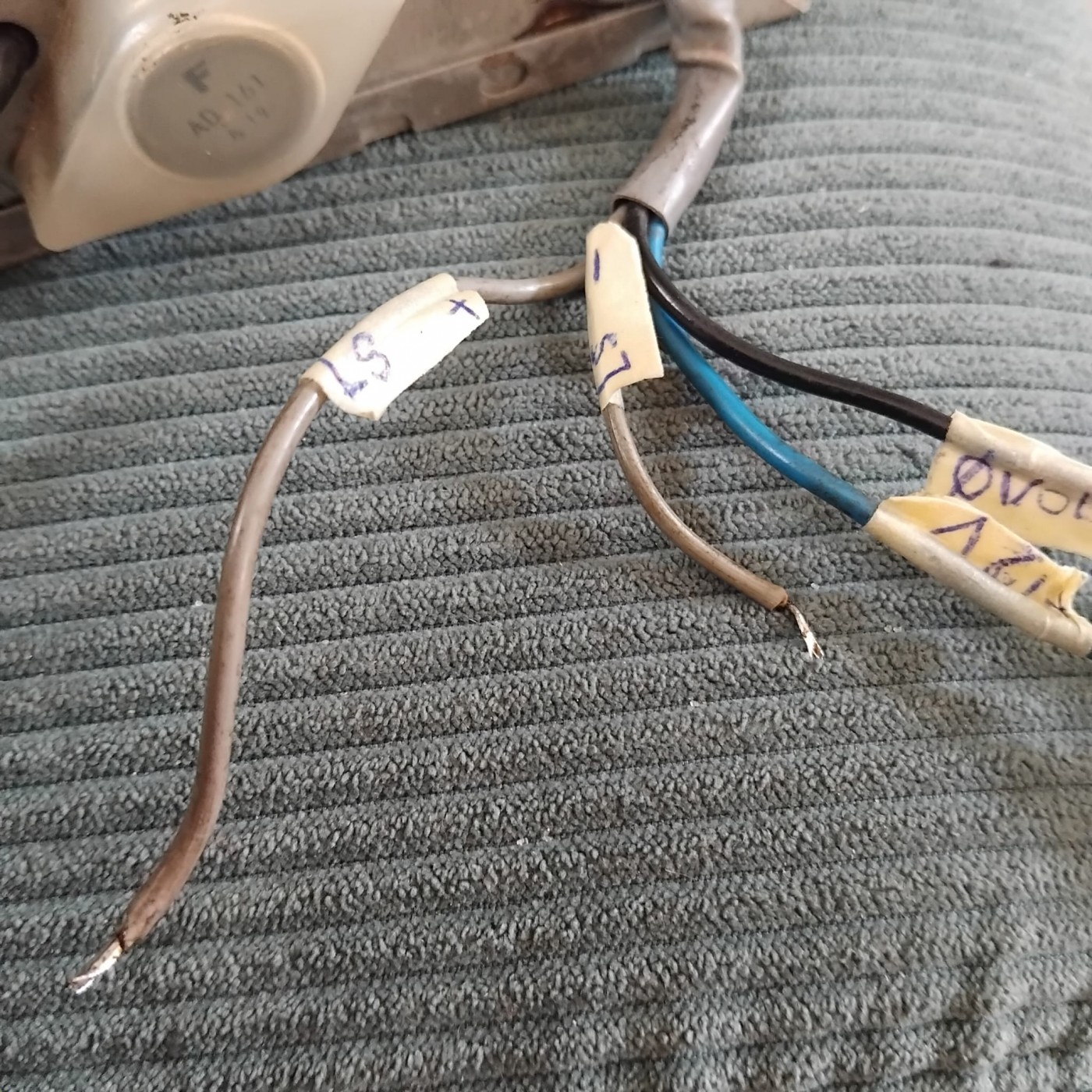

Ik zou de radio in dit geval als volgt testen op de (keuken)tafel: sluit de luidspreker aan aan de twee losse draden.
Vervolgens met een verse 9V batterij met de min aan de behuizing.
De plus van de batterij met een lampje in serie van 6V 0,3 A met de blauwe draad verbinden.
De antenne ingang voorzien van een meter lange draad.
En zo proberen de radio in te schakelen.
Meestal hoor je een kraak bij het verdraaien van het volume.
Dan werkt alvast de versterker…..

Ik zou bewust voor de voorzichtige opstart kiezen omdat een vergissing met aansluiten meestal fataal is voor de radio.
En zeker, de audio van dit soort radio’s is erg goed!

Is de Eend van de topicstarter wel voorzien van 12V?

Mvg Frank
