PM3585 Analyser perikelen

Ik heb een prachtige PM3685-60 Philips Analyser,

Iemand nog setje SN75160 & SN75161 liggen in een bakje?
De TMS9914ANL heb ik al besteld.

Ik wordt steeds handiger in gebruik, is een volledige opleiding dat ding te bedienen.

Kreeg de vraag, Hij kan toch ook GPIB-IEE-488 aan.
Tuurlijk, die plug zit er ook op. :fir

Denk je... 3 lege plekken op CPU board.
Echt... Kost paar euro bij productie.
Alles zit er al, met voetjes en al.
Geen extra ROM-versie nodig, alleen inprikken.

Doe dat dan ook Philips :fir
Kosten van die 3 ICs tov de duizenden Guldens destijds....
Ja stop ze er even in, ben je 48 schroeven verder!

Nu ja moest toch open voor frisse accu.
En eindelijk eens zien of ik die ventilator kan vervangen.
Daar er een verkeerde inzit, want beeld staat te dansen/zwabberen, en die fout ken ik
bij ander display waar ik zelf eens een verkeerde fan in gezet heb.

Zowaar vond ik eindelijk na jaren wat extra Disassamblers.
Ik heb alleen de Motorola 68000.
Nu ook I2C , 8085 ,8086_88,
8085 handig voor de INTELL SDK-85 Developer KIT.

Hopen ooit op de Disassambler 6808, die zoek ik echt.

In volle actie tbv de PDP8/M Serieel data bord M8650, is weer eens defect.
[image]

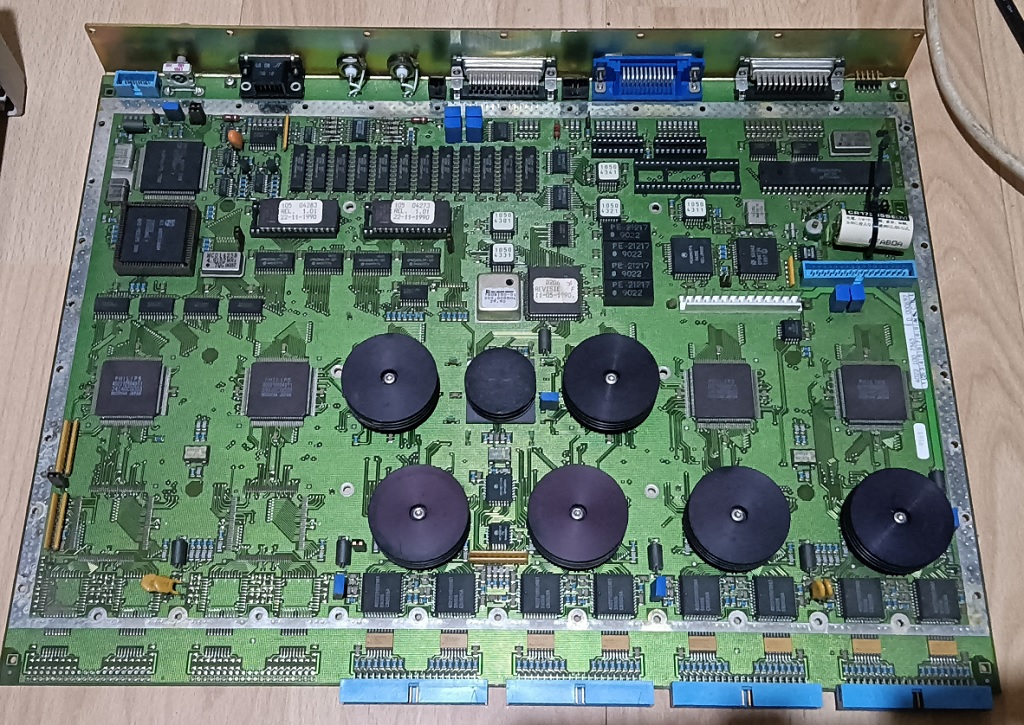

Zie de 3 lege plekken!
[image]

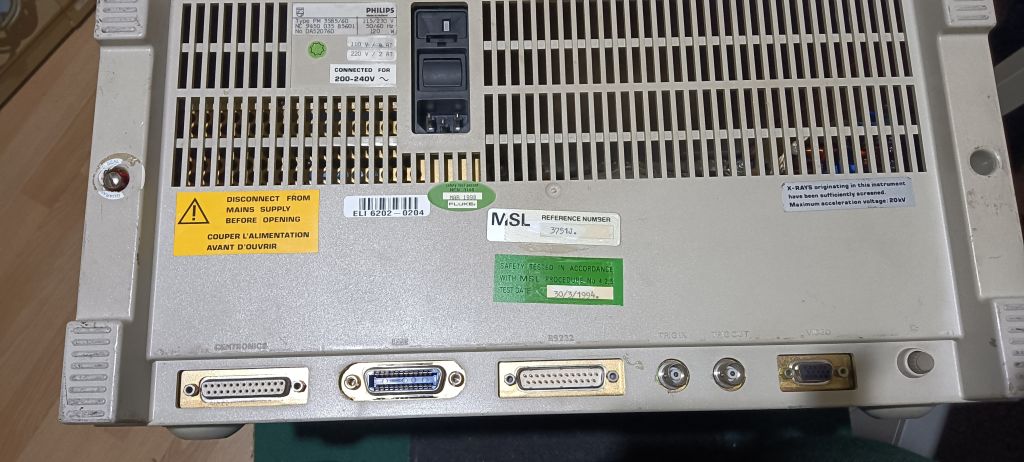

De IEE-Plug en denk je , mooi die optie heb ik.
[image]

Reageer op dit bericht

515 keer gelezen

Als je tegenwoordig de instapversie van een duur meetinstrument koopt en later besluit er extra opties op te laten zetten, veranderen ze helemaal niets aan het apparaat, maar voeren ze een sleutelcode in waardoor de opties niet meer door firmware geblokkeerd worden. Je 5 GHz spectrum analyser wordt dan bijvoorbeeld een 10 GHz spectrum analyser door het invoeren van een sleutelcode. Het lijkt oplichterij, maar het verhaal erachter is dat ze zo de ontwikkelkosten verhalen op de klanten die behoefte aan die optie hebben.

Reageer op dit bericht

398 keer gelezen

Marcel,
Op zich is dat heel handig, maar praktijk leert toch al decennia dat dergelijke opties
zelden worden besteld achteraf.

Dit geval verschil in aantal Pods , of wel breedte van de analyse kan ik nog
in komen, zullen wel dure ICs zijn geweest, of juist dat verschil tbv je suggestie
ontwikkelingskosten.

Of middels door bij kopen van Software en utility's.

Voordeel dit geval wel is dat rest er allemaal zit, alleen die 3 ICs er in prikken.
Meer is niet nodig.

Manual SCPI Programming nu ook gevonden, dus kan die optie gebruikt worden.

Reageer op dit bericht

358 keer gelezen

Ziet er indrukwekkend uit Maurice. Heb ook zo'n Hameg kloon- maar niet van Voltcraft.
Fouten opsporen met logic analysers kost mij te veel tijd en energie. Hoe ziet memory mapping eruit daarmee?
Heb liever modules die je kunt vervangen om fouten snel op te sporen.
De ontwikkelingen gaan zo snel: arduino, raspberry, pics, etc.- DAAR moet ik eens aan beginnen.
https://www.makeuseof.com/tag/best-arduino-alternative-microcontrollers/
En debuggers geven ook verwarring- en sturen je soms met een kluitje het riet in , of moeras.
De 8080 cpu was de 1e cpu waar ik assembler mee leerde.

Die SN75160 & SN75161 zijn niet duur op Ebay.
Ga prescaler chips bestellen. Moeilijk hoor: om kaf van koren te scheiden.
Liever niet uit Thailand. Philips chips worden nu gemaakt door NXP!

Ben@

Reageer op dit bericht

321 keer gelezen

..Fouten opsporen met logic analysers kost mij te veel tijd en energie. ..

Ben , ja dat analyseren kost veel tijd.
Zeker omdat je eerst moet weten wat je wilt meten, wat de triggers zijn enz.
Erger uren bezig geweest omdat ik bij meting al vermoede waar t zat maar kreeg de juiste
trigger puls niet om het ook te zien welke de boosdoener was.

Dat vervangen heb ik al gedaan, ik heb 2 werkende serieel kaarten.
Dit is nr 3.(Echter 1 van die kaarten is "geleend" uit andere computer)
Aangezien deze kaarten werkelijk goud geld kosten, laat staan ze te koop zijn.

Kaart wordt o.a. gebruikt om Terminal aan te sluiten op de computer,
is dan wel handig als de ingetikte karakters overeen komen dat wat de computer op zijn
databus te zien krijgt.
En ook klopt wat je dan op beeld ziet.
A werd een E, B een F enz.

Is dan weer ook handig daar deze PDP8 je de data op de Data-Bus kunt zien door schakelaar
in juiste stand te zetten en zien we de Leds branden of niet.

Bleek dus E30 defect te zijn, de uitgang van "Data Bit 09" bleef "1".
Op de bus van de computer was deze dus wel goed maar dan door zetten naar
Tranceiver deel om daarna om te zetten naar serieel, ging het dus fout.

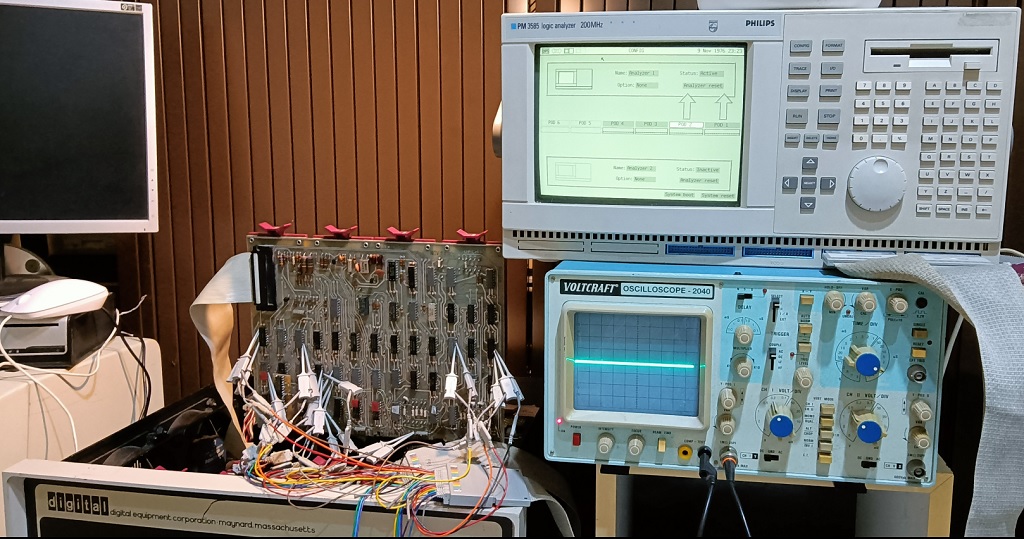

Maar moest flink zoeken,welk moment die juist getriggerd werd om ook te zien.

[image]
[image]

Reageer op dit bericht

293 keer gelezen

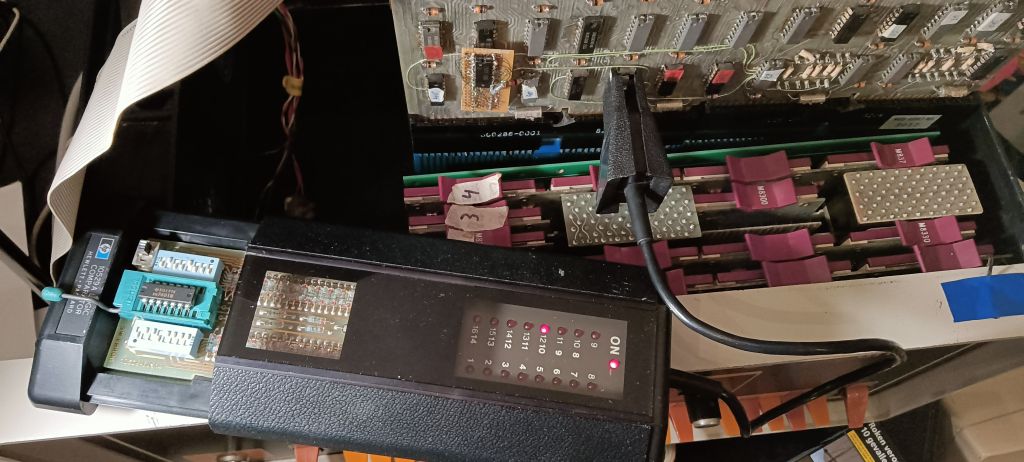

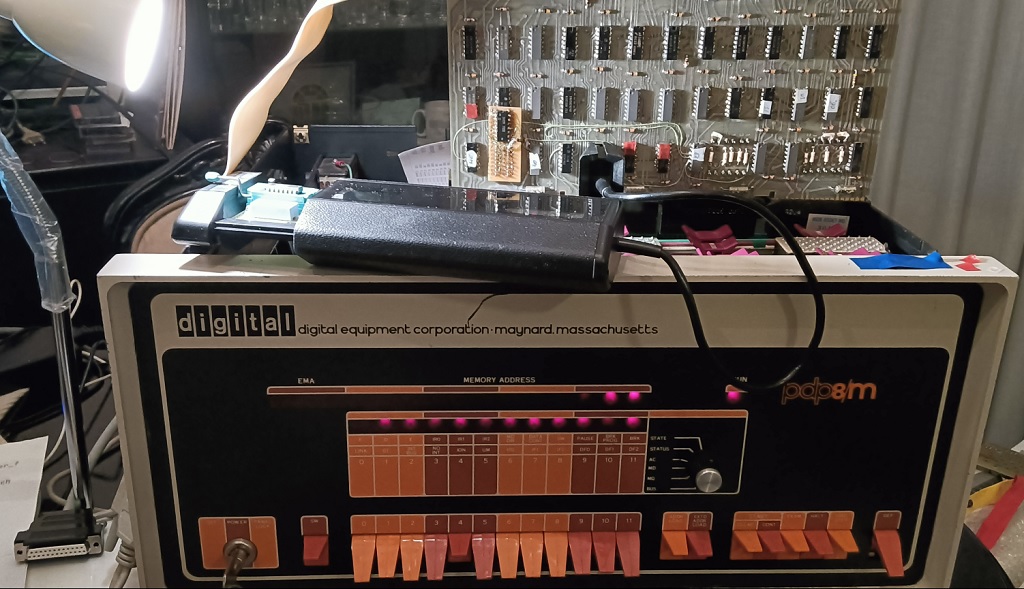

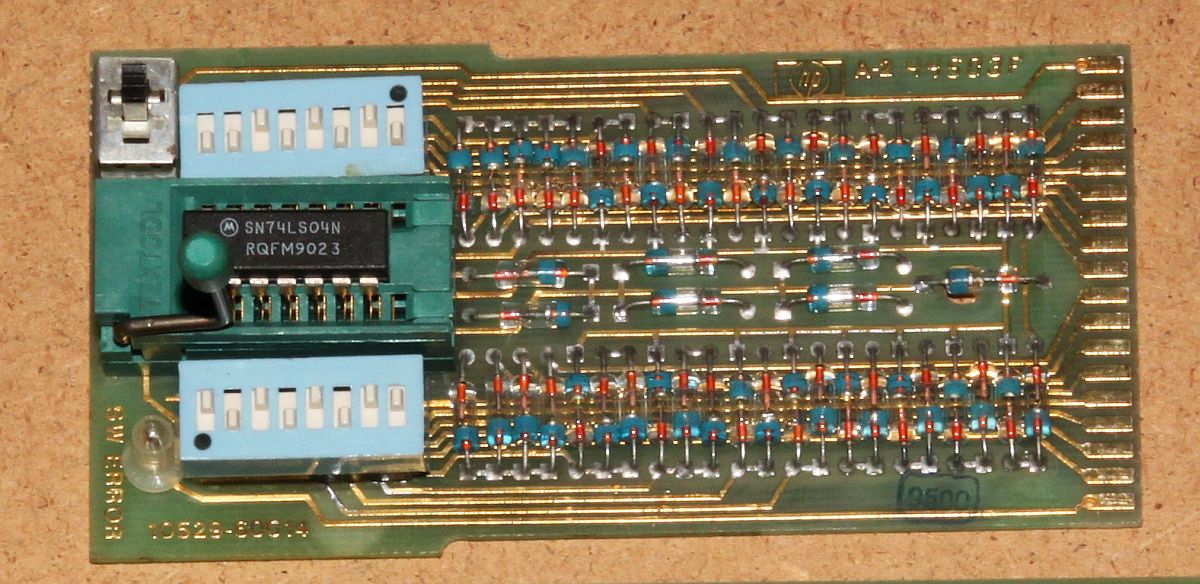

Dit zijn toch wel de leuke fouten :-) Als je frequenter in die oude PDP meuk zit te spitten dan kan ik je een HP 10529A Logic Comparator aanraden. Als je een bijvoorbeeld 7420 wil testen dan plaats je ook een 7420 in de tester. De comparator vergelijkt dan de werking van het IC op je bord met die in de tester.

Afhankelijk van de fout race ik soms eerst met die tester snel over de chips heen. Bij die computerborden zitten er vaak een hoop dezelfde op. Dit werkt niet bij de open collector IC's, maar je sluit dan al wel een hoop van de IC's uit.

Groeten, Roland

Reageer op dit bericht

260 keer gelezen

Roland,
Ja klopt, Ik had hem bij jouw gezien.

Daarna vrij snel er 1 gekocht, voor echt veeeeel te veel geld, maar ja is wel super handig,
Mooi redelijk compleet ook, incl de Universele adapter.
En nee helaas de Logic-probe was er uit.. :fir

Is natuurlijk leuk die oude computers, maar je hebt er ook wel werk aan :-D
Geen nood , Voorlopig is de computer Up en Running.
Af en toe gaat er kaart de mist in, ach ja, is het spel.

Voor de lezers, je stopt dus identiek IC in de Tester en tester koppel je aan
identiek IC op print.
Je laat de zaak werken en vergelijkt de Leds geven een ongelijkheid aan.
De bedoeling is dat er vergeleken wordt.
Er zijn wat spec. voorwaarde wanneer dat niet zo is.

Is niet zo dat IC in de tester het IC op bord vervangt, er wordt alleen functie
vergeleken.

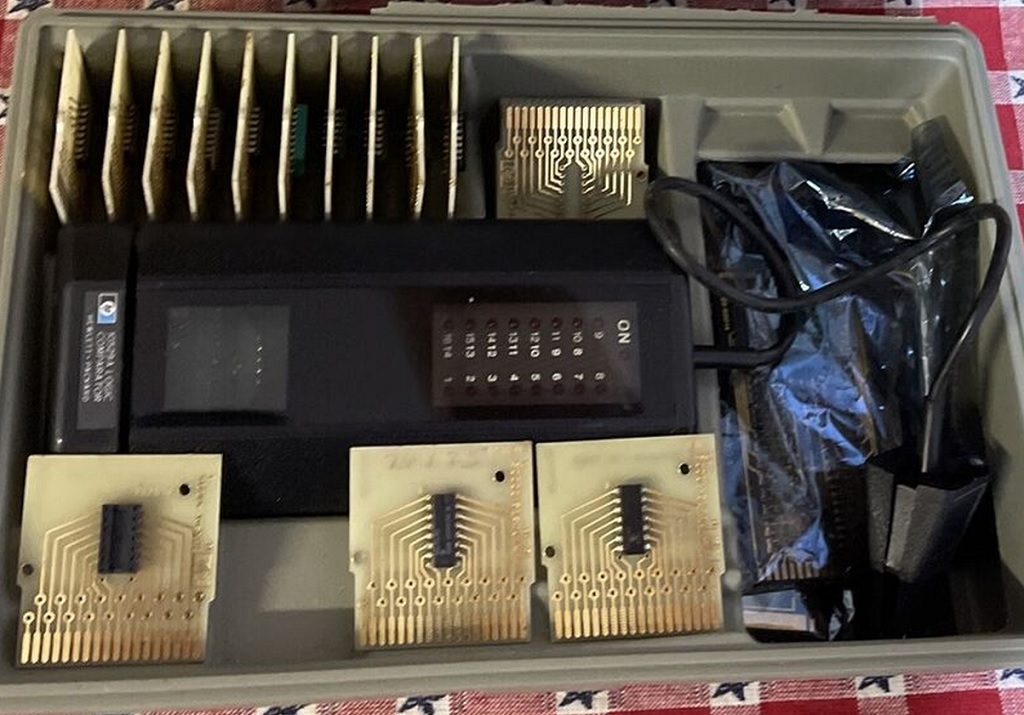

[image]
[image]
[image]
[image]

Reageer op dit bericht

256 keer gelezen

SN75160 & SN75161 zijn nog voorradig bij Digikey, elk 4,90 Euro incl. BTW, geen idee wat de verzendkosten zijn.

Ik zou zeggen: wees blij dat de rest (buiten die drie IC's) er al in zit, genoeg meetapparaten van Philips met GPIB als optie waar als die er niet inzit het nagenoeg niet mogelijk is die achteraf in te bouwen omdat ook de nodige software niet aanwezig is.

Reageer op dit bericht

296 keer gelezen

Henk,
Dank voor t zoeken.

Tja beter zo dan geheel niet te koop.
Is deze weer wat meer kompleet ook.

Kan ik hem eens aan de HP-85 hangen of via een wat modernere PC.
Heb nog een ISA GPIB 8-bit kaart voor in XT machine.

Reageer op dit bericht

285 keer gelezen

Indrukwekkend apparaat.
Een logic analyzer vraagt idd veel tijd om mee te leren werken.
Succes met vinden van de chips en gebruiken!

PS wat ga je aansluiten via die GPIB?

Reageer op dit bericht

269 keer gelezen

De HP-85 of via een ISA XT-PC kaart.

Met zo'n HP-85 kun je ook apparatuur besturen, dus ook deze PM3585 als allemaal gaat werken.
Moet de manual nog verder studeren; Phillips SCPI Programming Manual.pdf

Zitten feitelijk 2 Analysers in ook nog.
Heb hem al paar jaar, maar echt doorgronden zit ik pas op 10% of zo.

Iedere POD (Connector) is 2x 8 Bits, Totaal 4 Pods tot mijn beschikking.

Heeft me al paar keer goed geholpen met de digitale fouten.
Zeker met die oer oude logica.
Want gaat gewoon stuk.

Je kunt per bitje bekijken of hele datastring.
Laten starten of stoppen op een gevonden actie of "Word".
Maar dat alles is pas echt handig als je ook weet wat waar en hoe er in de schakeling
zaken werken en wat er dan mis gaat.
Of wel betreffende logica schakeling begrijpen.

[image]

Hier stukje zoals je de analyser kunt programmeren.
ExxAA = Exx IC nr AA=pin nr IC
BASE kan Binair zijn of Word, of HEX, Octal
[image]

Hier stel je in betreffende test pennen.
Boven in 2 POD's gekozen, elk 2x 8 Bits
Vervolgens kun je in de lijst aangeven welke pen welke Bit bevat.
Of welke Bit reeks.

[image]

Reageer op dit bericht

272 keer gelezen

Net als met je eerste scope: alsof je altijd blind was en nu kunt zien.
Maar de bediening vraagt wel een investering in tijd.

Lang geleden, op stage bij DNL, mocht ik een logic analyzer gebruiken om een hardnekkig en onverklaarbaar softwareprobleem in een 8-bit 6809-systeem met aangesloten extra hardware te analyseren.
Een enorm ding (Tektronix?) op een kar.
Het bleek dat 1 van de geheugenchips een zachte fout had: op enkele locaties viel een bitje om als je hem kort achter elkaar een paar keer las en schreef.
Dat was de plaats waar de stackpointer stond. Af en toe werd het returnadres vernacheld en dan crashte het programma natuurlijk.
Met een geheugentestroutine trad het niet op.

Zonder logic analyzer is zoiets niet te vinden.

Reageer op dit bericht

216 keer gelezen
