TBA900 (Gezocht)

door doktordirk , Noordbeemster, 19-06-2025, 17:15 (7 uur en 43 minuten geleden) @ doktordirk

Probleem gevonden.
Bleek een normaal electrolietje te zijn met een sluiting.
Met 63 volt werkspanning verwacht je zoiets niet direct in een laagspannings schakeling.
Het ic werd dan ook behoorlijk heet, na vervanging stukken minder.
Het doosje waar de module in zit is wel ruim voorzien van gaten.
Zou er van dit soort schakelingen ergens een schema bestaan?
En werden ze vroeger terug gestuurd naar een service centrum?
Het zou hier moeten gaan om U513E referentie.
Op het blikje stond helaas geen aanduiding (meer).
Ik zag in de supplementen dat er een paar keer wat gewijzigd was, van 533 naar 513 en weer terug naar 533.

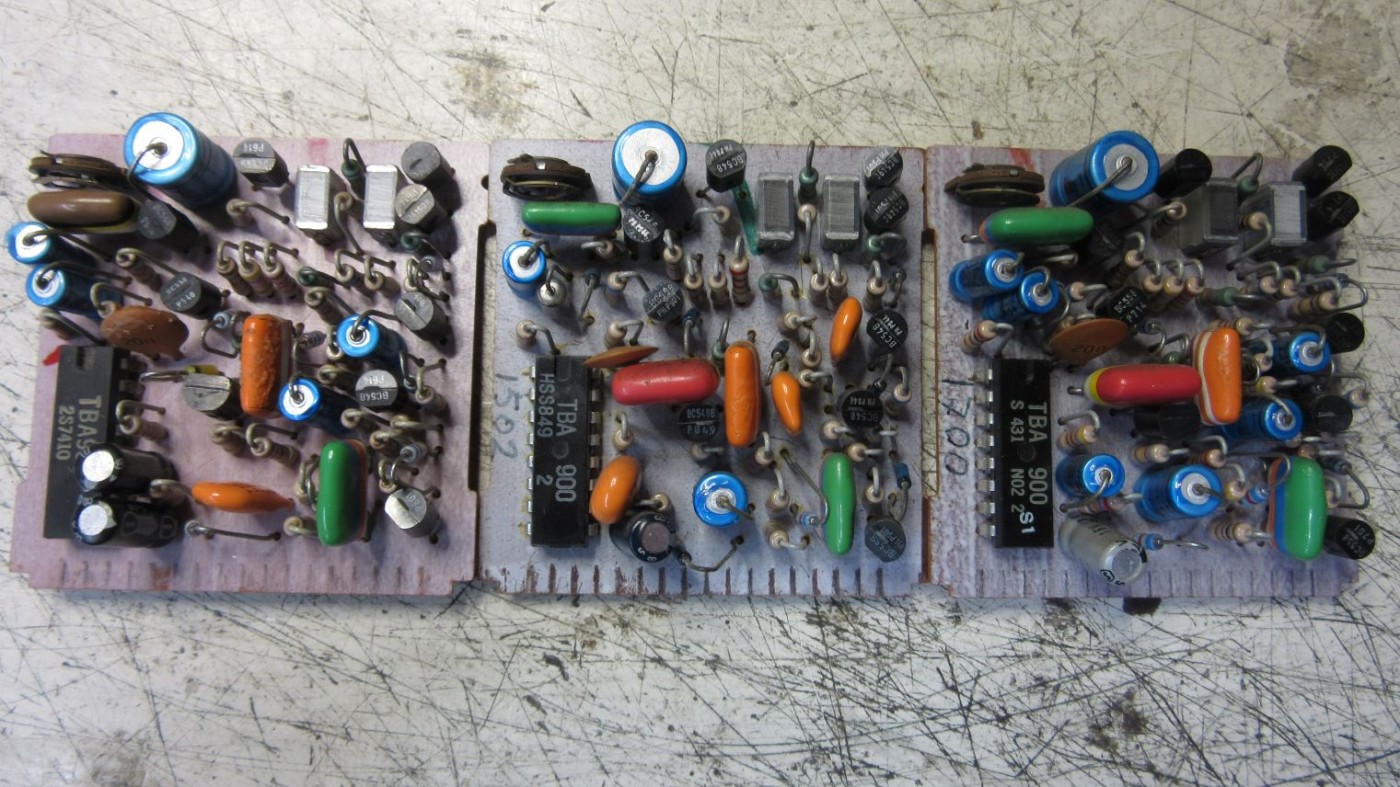

Zoek de verschillen.

De linkse komt uit een N1702, het electrolietje linksonder is weer vervangen door een weerstandje, was een probeersel.
Het kapotte exemplaar zat linksboven het kleine rode streepje.
Deze module heeft dan weer wel vergulde contacten, de andere twee gewoon vertind.

Dirk
