RegistrerenSchema Boys Radio gezocht (Gezocht)
door Piet van der Pol
, 29-10-2025, 10:33 (47 dagen geleden)
Hallo allen,

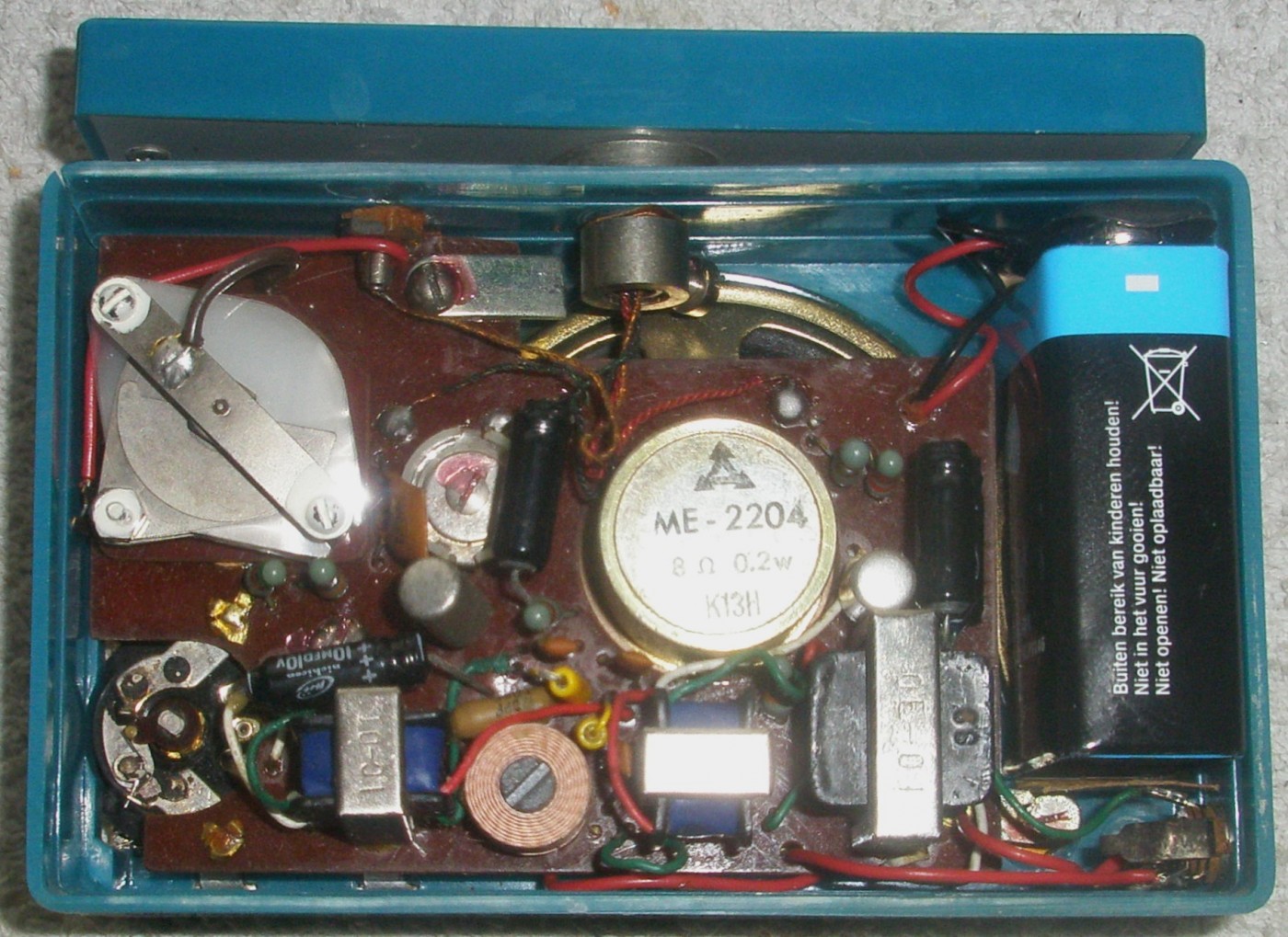

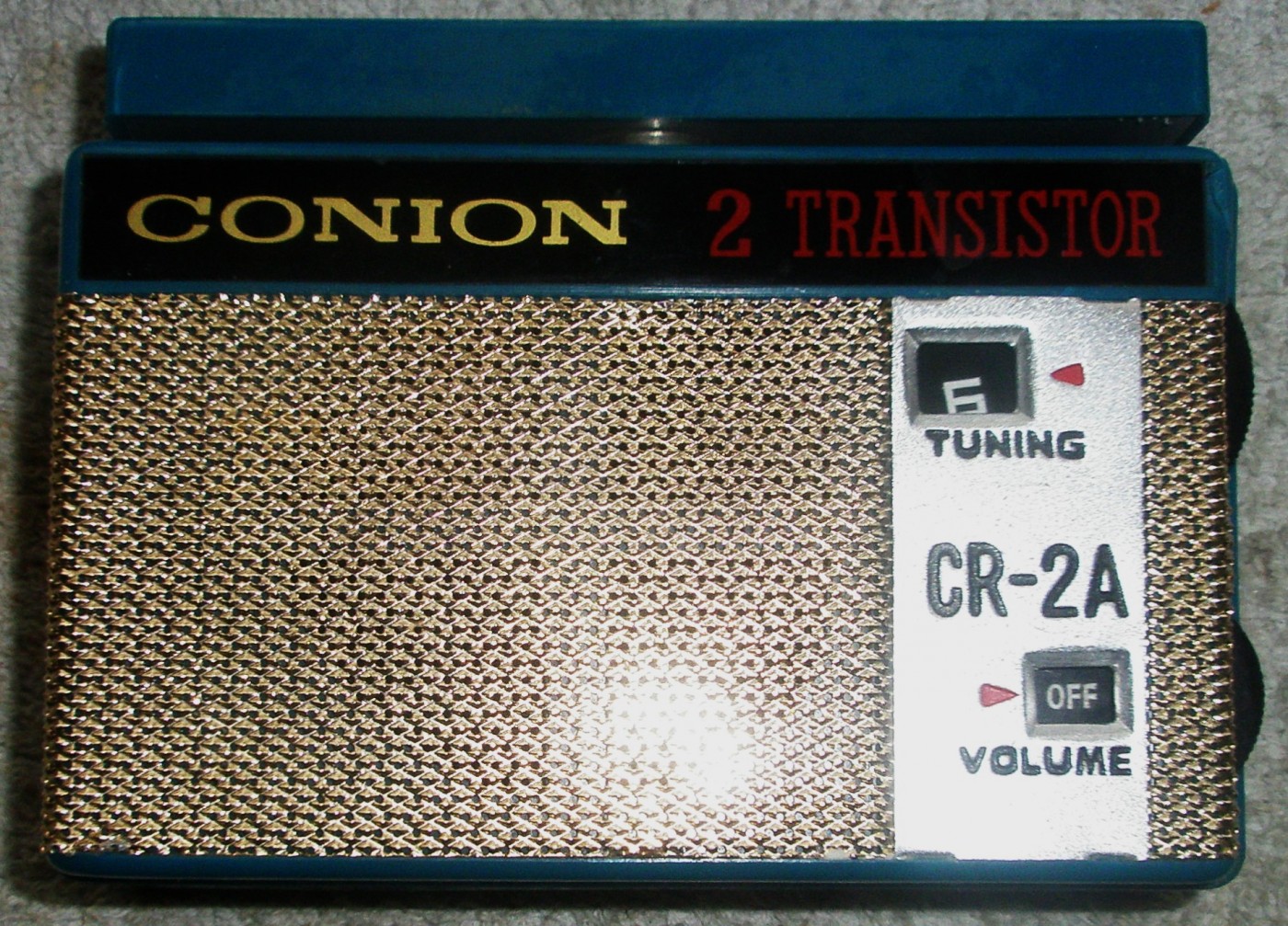

Ik ben in het bezit van een aardige 2-transistor radio, die er nog netjes uit ziet, maar helaas niet werkt. Ik heb al wat speurwerk gedaan naar het juiste schema, maar dit nog niet kunnen vinden. Deze radio heeft naast een HF smoorspoel maar liefst 3 laagfrequent trafo's en/of spoelen. Natuurlijk is het mogelijk, om te proberen zelf het schema op te gaan tekenen. Maar als iemand reeds een schema heeft, dan scheelt het veel gepuzzel.
Dus wie heeft een schema beschikbaar?
Piet
![[image]](images/uploaded/202510290929186901de6f000d7.jpg)
![[image]](images/uploaded/202510290929466901de8a1cf28.jpg)
Schema Boys Radio gezocht
door doktordirk , Noordbeemster, 29-10-2025, 11:54 (47 dagen geleden) @ Piet van der Pol
Vond net bij RM.org een Coronet arrow 2.
Is niet hetzelfde, maar het kleine hertekende schema zou zomaar hier ook van toepassing kunnen zijn.
Zomaar een vraagje, waar zit de antenne verstopt?
Zit bij het andere model wel in het zicht.
Dirk.
Schema Boys Radio gezocht
door Goldline , Oranjedorp, 29-10-2025, 15:32 (47 dagen geleden) @ doktordirk
Zit bovenop een draaibare richtantenne (ferritstaaf)
--
Cees PA1DBA
Schema Boys Radio gezocht
door soundman2 , Wouw, 29-10-2025, 12:43 (47 dagen geleden) @ Piet van der Pol
het grote aantal trafo's en soelen duidt er opdat de HF trap(pen) vermoeddelijk ook nog een keer dienst doen als LF versterker.
Schema Boys Radio gezocht
door gbr , 29-10-2025, 16:09 (47 dagen geleden) @ Piet van der Pol
Gewijzigd door gbr, 29-10-2025, 16:11
Hallo Piet,
ik heb meegezocht naar het schema maar ook tot zover (nog) niet gevonden.
Van RMorg heb ik 2 schema-downloads opgehaald. Het type van de radio staat boven het schema. Beide schema's zijn niet van jouw radio maar één ervan bevat wel het principe van de Reflex-schakeling.
Jouw radio staat op RMorg maar helaas zonder schema. Wel staat er een link naar de Funkschau 1962, nr. 15. Op blz 399 staat meer info over je radio en maar een deel van het schema.
Hier staat de link: https://www.worldradiohistory.com/INTERNATIONAL/Funkschau/1962/Funkschau-1962-15.pdf, zie artikel Taschenempfänger mit Peilantenne op blz. 399.
Hopelijk is de informatie bruikbaar, René
![[image]](images/uploaded/2025102915062069022d6ca01f4.jpg)
![[image]](images/uploaded/2025102915065169022d8b9566c.jpg)
Schema Boys Radio gezocht
door Piet van der Pol , 29-10-2025, 17:38 (47 dagen geleden) @ gbr
Er zijn inderdaad wel wat schema's te vinden. En het reflex principe is mij wel bekend. Maar het juiste schema is toch handiger. Dus ik wacht nog even af.
Maar alvast dank voor het meedenken.
Piet
Schema Boys Radio opgetekend
door Piet van der Pol , 02-11-2025, 17:10 (43 dagen geleden) @ Piet van der Pol
Inmiddels heb ik het schema van de radio op kunnen tekenen. Het was een puzzel, maar die is opgelost. Met herstel van wat dubieuze verbindingen en verdraaien van de trimmer, werkt de radio inmiddels al een beetje. Overdag kan ik wat ontvangen, maar in de avond begint de radio te fluiten. En ook de geluidskwaliteit is nog ver onder de maat. Dus nog even verder puzzelen.
Hierbij gevoegd ook het schema.
Piet
![[image]](images/uploaded/2025110216085369078215bbb3a.jpg)
Schema Boys Radio opgetekend
door kris
, Gent, België, 03-11-2025, 09:38 (42 dagen geleden) @ Piet van der Pol
merkwaardig schema voor eind jaren 60, of zou het een sport geweest zijn voor de ontwerper zo weinig mogelijk transistoren te gebruiken? (transistoren waren toen al goedkoper dan een trafootje)
Schema Boys Radio opgetekend
door Piet van der Pol , 03-11-2025, 10:17 (42 dagen geleden) @ kris
Volgens mij hing dit samen met invoertarieven en/of belastingen. Elektronische apparaten werden hoger belast dan speelgoed. Een boys radio (met slechts 2 transistoren) werd als speelgoed beschouwd. Dat is wat ik ervan weet. Maar misschien kunnen anderen het nog beter verklaren.
Piet
