70FC455 (Toestel of techniek)

door doktordirk , Noordbeemster, 05-12-2025, 09:44 (2 dagen geleden) @ Maarten Bakker

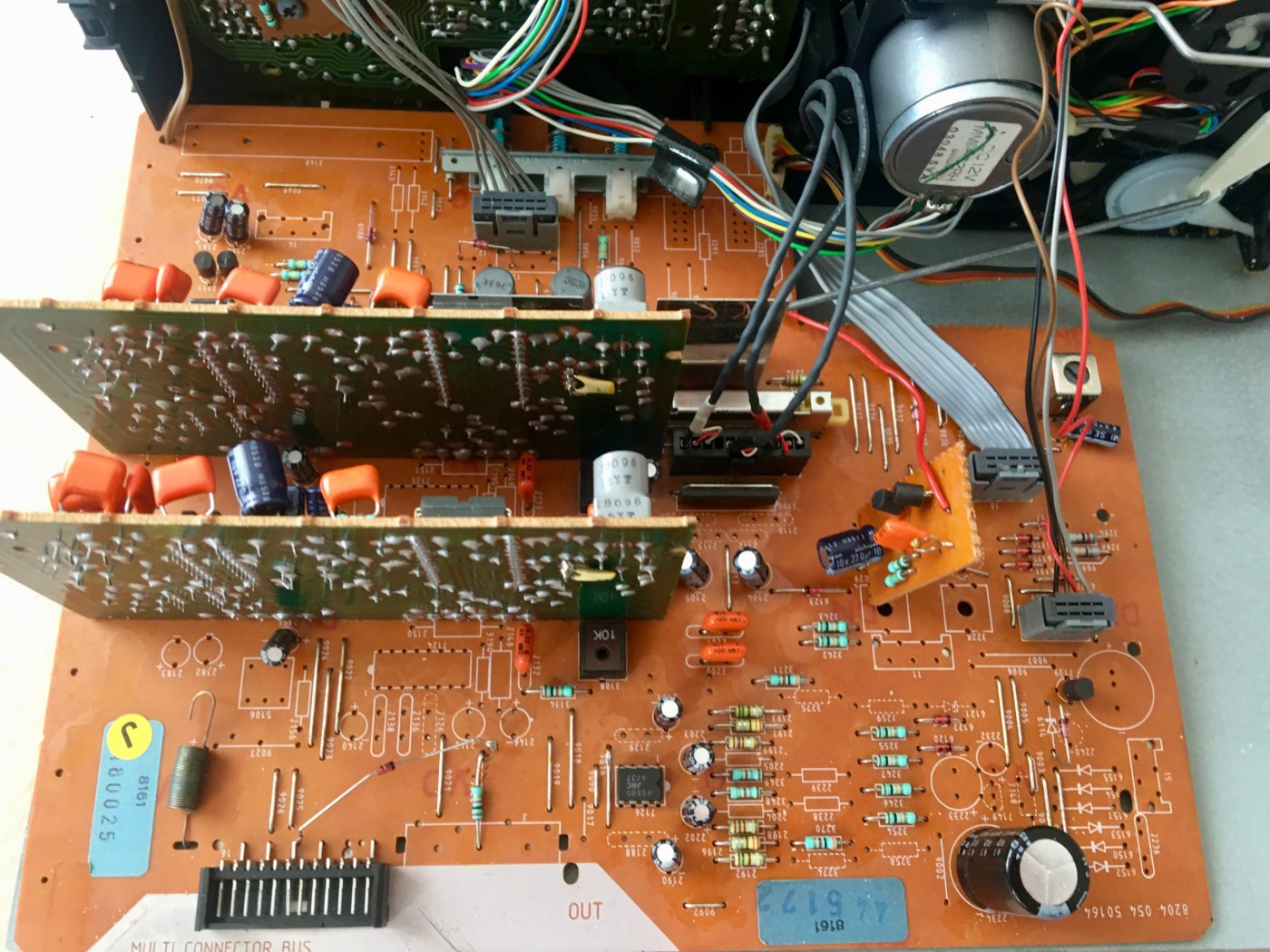

Ik vond op het net nog een foto van de hoofdprint die ook weer iets anders is.
De diode die bij mij stuk is zit vermoedelijk links aan pen 6 van de aansluitconnector.
Maar we weten natuurlijk (nog) niet of het idd een 5v zener is.
Zou zomaar kunnen als beveiliging van de remote ingang van de processor.
Bovenaan zie je net nog een stukje van een toegevoegd printje met enkele onderdelen.
De connector daar onder is bij mij een draadje weggeknipt.

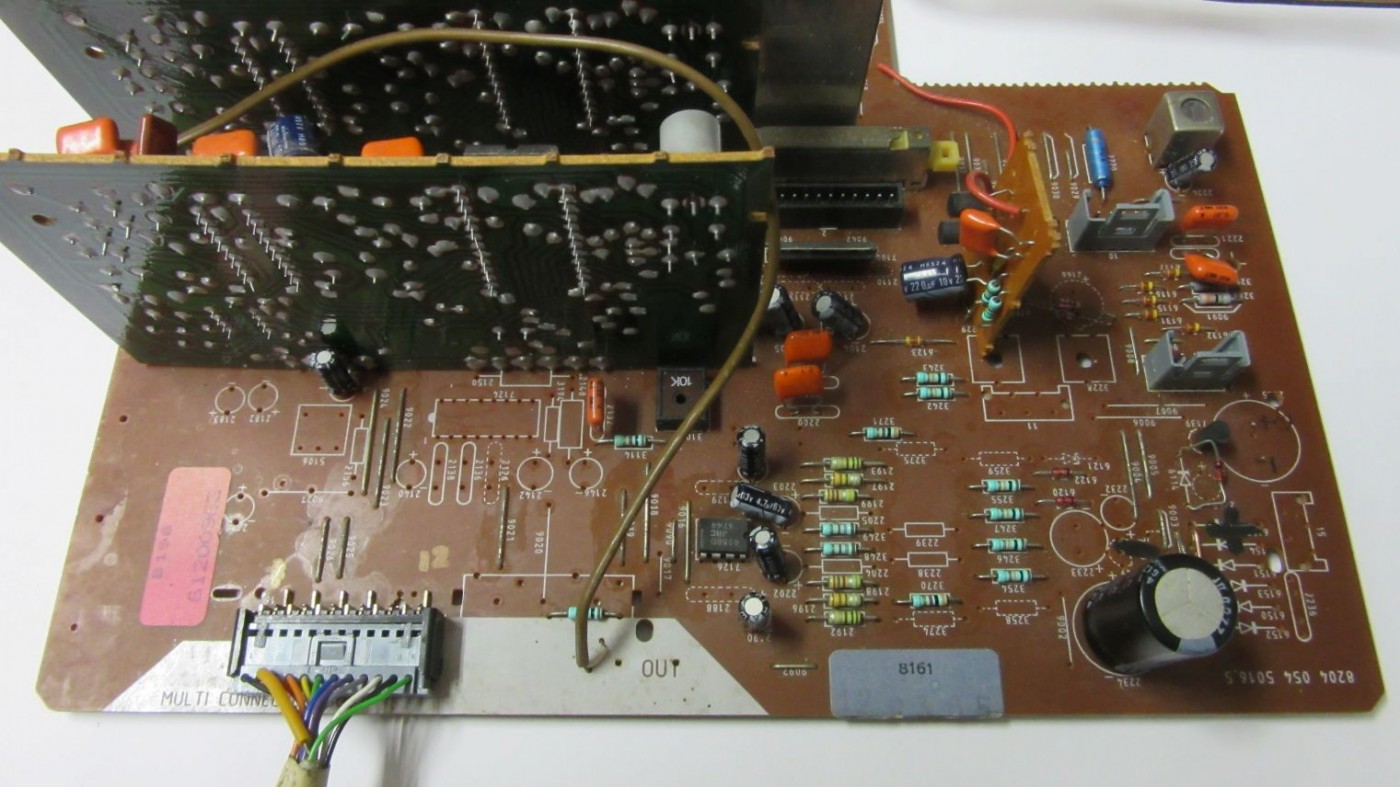

En dit is mijn situatie.
De diode zit hier op de plaats met OUT, er naast een coax kabeltje dat loopt naar een connector op het loopwerkdeck (met de weggeknipte draad).
In serie van de remote draad naar de diode zit een weerstand van 1k.
Lijkt me niet dat je daar een zener mee stuk krijgt bij een overspanning, alhoewel de processor wel stuk was (sluiting bij de voeding waardoor een paar weerstandjes waren weggerookt.)

Was ik nog vergeten te melden, het nummer op de print 8204 054 50144

Dirk.
