Registreren's wat anders: Een rhythm box van Orla 70-er jaren (Algemeen)
door ARV
, 29-12-2025, 19:46 (4 uur en 16 minuten geleden)
Best forum.

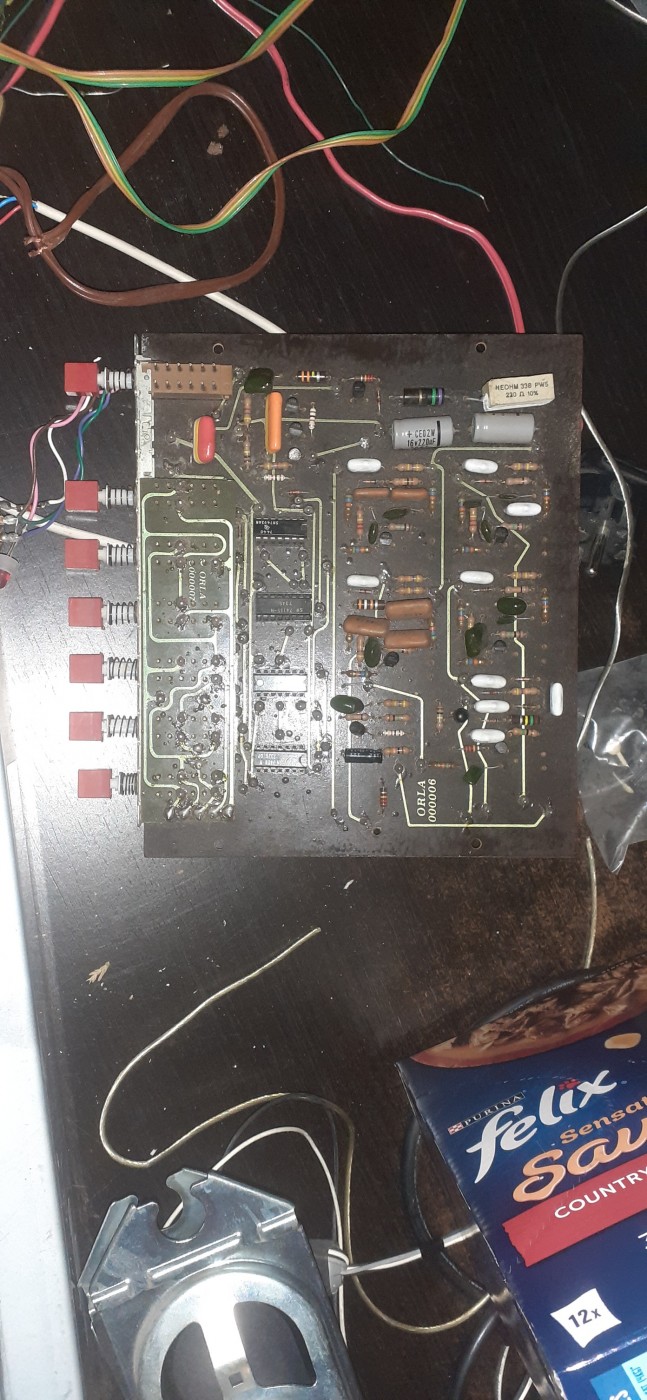

Ik heb een printplaat met rhythm box uit -waarschijnlijk- een ORLA tiffany IV (1970s). Komt ook nog geluid uit. Ik heb geprobeerd het schema te re-engineeren maar dat valt voorwaar niet mee.
Op de PCB staat ORLA 000006
Op de piggy bag PCB (met de schakelaars) staat ORLA 000007
Plan is om m in een behuizing te bouwen en te gebruiken voor mijn muzikale carriere
Nu de vragen:
- Heeft iemand het SCHEMA van (specifiek) deze rhytm box?
- de ruisgenerator -voorzover ik die kan identificeren- heeft als bron een halfgeleider met 3 pootjes. Op de behuizing staat: S34746 301
Op de bekende zoekmachines gezocht naar dit component maar geen resultaat.
Ik vermoed een transistor of een FET. 1 vd pootjes is niet aangesloten, een 'normale' opzet om witte ruis te maken. Zal deze eerdaags eruit solderen en doormeten, ik heb het vermoeden dat ie stuk iw want geen normaal bekken geluid.
Voor diegenen die niet bekend zijn met rhytms box: vaak worden de bekkens vh drumstel met een ruisgenerator plus --> modular filter gegenereerd. 'tssj-tat-te-tssj-tat'
![[image]](images/uploaded/202512291841226952cb5239f49.jpg)
's wat anders: Een rhythm box van Orla 70-er jaren
door Maurice
, Dordrecht, 29-12-2025, 20:21 (3 uur en 41 minuten geleden) @ ARV

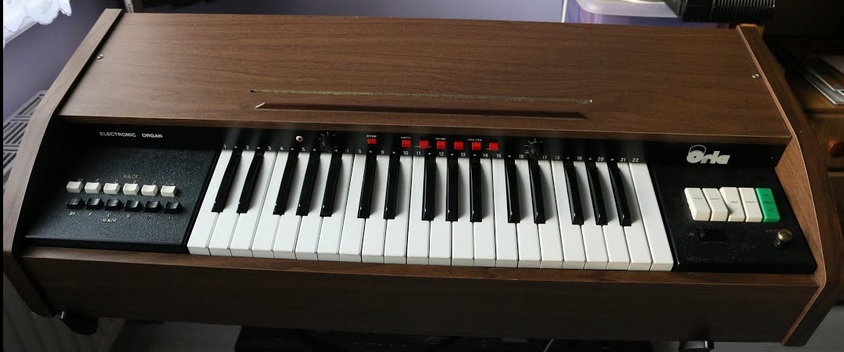

Orla ELECTRONIC ORGAN
You-Tube filmpje , weet je wat de knoppen moeten doen.
Komt denk ik uit dit geval.
![[image]](images/uploaded/202512291920116952d46b832e0.jpg)

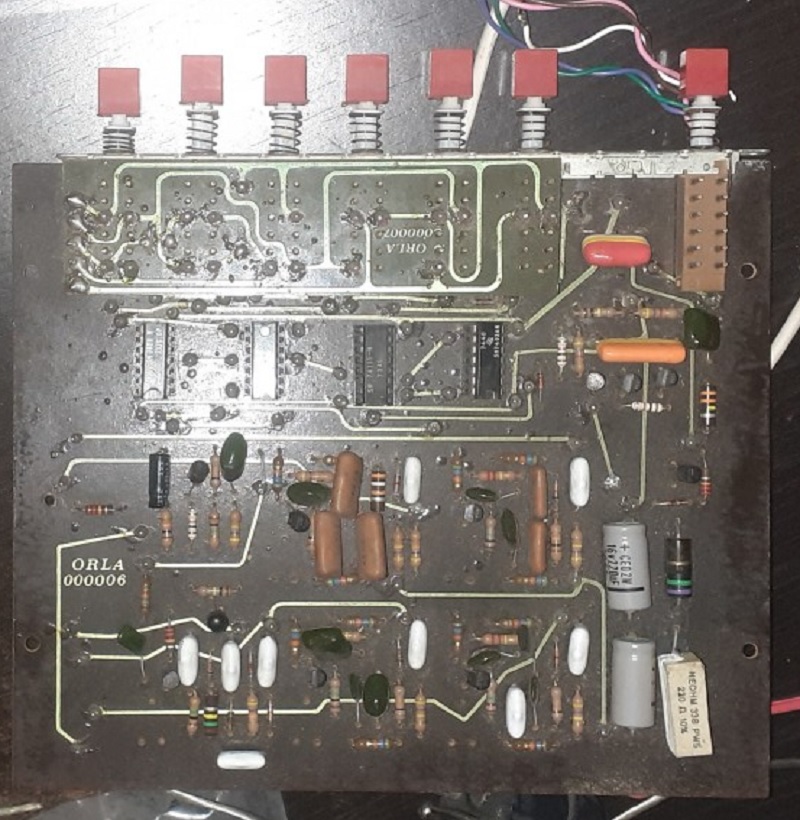

En geef eens foto van die 3-poot.
Zo iets hebben we meer aan.
![[image]](images/uploaded/202512291920516952d49327548.jpg)
's wat anders: Een rhythm box van Orla 70-er jaren
door ARV , 29-12-2025, 21:09 (2 uur en 52 minuten geleden) @ Maurice
Gewijzigd door ARV, 29-12-2025, 21:24
Thanks @maurice

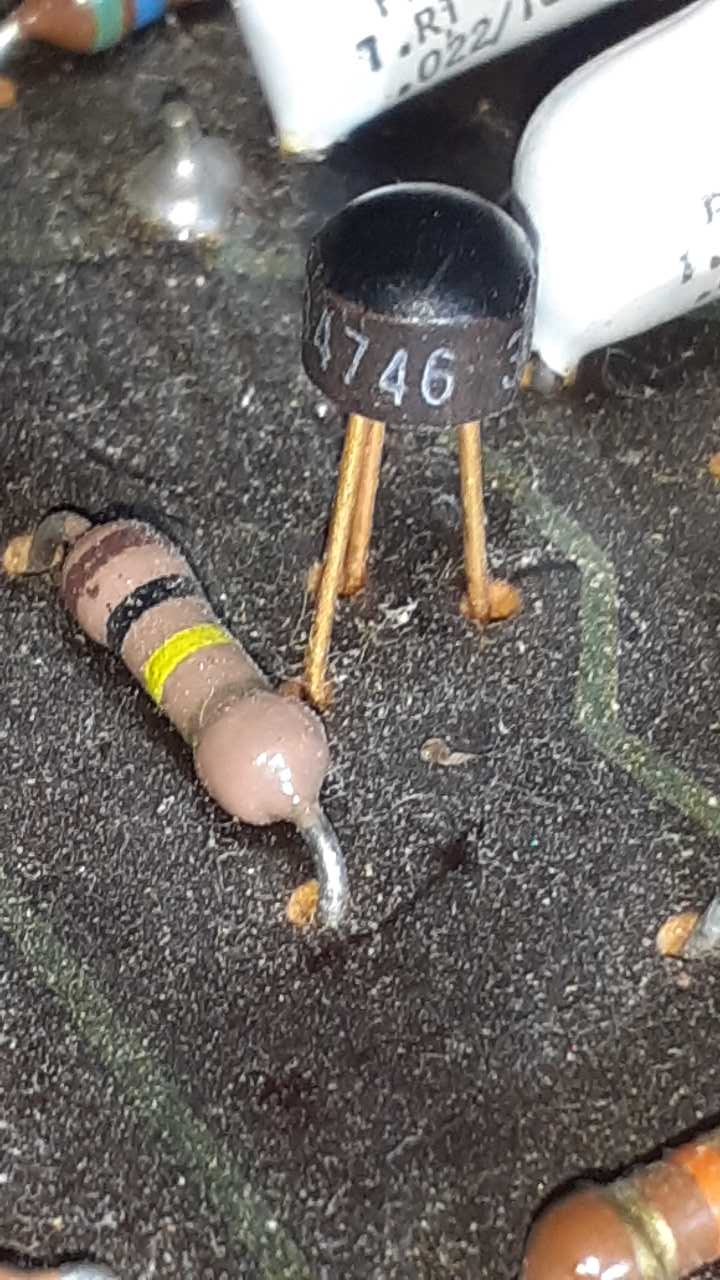

Close up vh component:
![[image]](images/uploaded/202512292009246952dff416ab9.jpg)
's wat anders: Een rhythm box van Orla 70-er jaren
door Maarten Bakker , Haarlem/Delft, 29-12-2025, 21:14 (2 uur en 47 minuten geleden) @ ARV
Vrijwel zeker een gewone transistor waarvan de BE overgang gebruikt wordt als ruisdiode.
's wat anders: Een rhythm box van Orla 70-er jaren
door MarcelvdG , 29-12-2025, 21:30 (2 uur en 32 minuten geleden) @ Maarten Bakker
Vrijwel zeker een gewone transistor waarvan de BE overgang gebruikt wordt als ruisdiode.
Dat vermoed ik ook, en aangezien emitter-basisdoorslag schadelijk is voor een gewone transistor, is het ook niet gek als hij stukgegaan is.
's wat anders: Een rhythm box van Orla 70-er jaren
door ARV , 29-12-2025, 21:39 (2 uur en 22 minuten geleden) @ Maarten Bakker
Gewijzigd door ARV, 29-12-2025, 21:47
Het betreffende component eruit gesoldeerd.
Wat me opvalt is dat alle andere transistoren vd bc548A serie zijn. Deze is anders. Misschien germanium voor wat extra ruis?

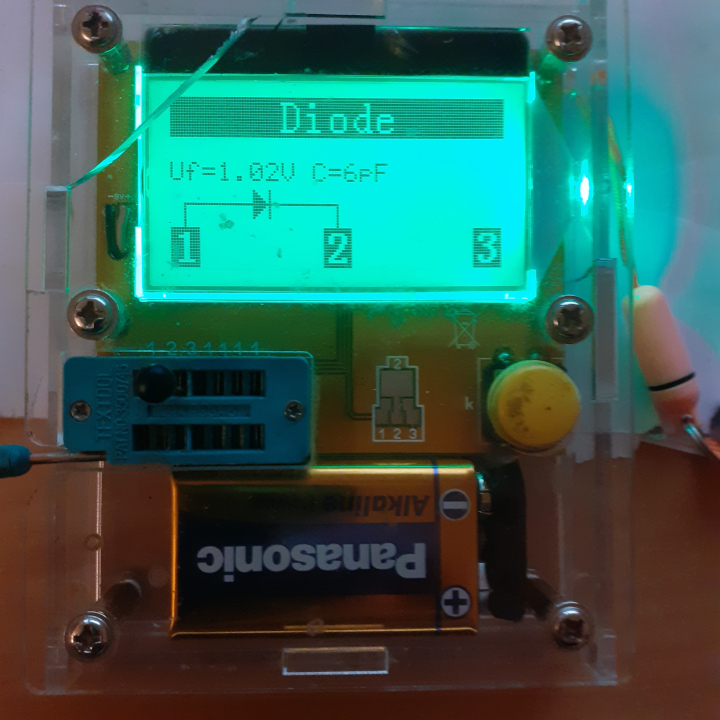

Op div manieren in de tester gezet maar krijg altijd het volgende:
![[image]](images/uploaded/202512292038276952e6c315143.jpg)
's wat anders: Een rhythm box van Orla 70-er jaren
door MarcelvdG , 29-12-2025, 21:49 (2 uur en 12 minuten geleden) @ ARV
Zijn 1 en 2 nu ook de poten die in de rhythm box gebruikt worden?
Misschien is het een Zenerdiode met een spanning ruim boven 5 V, die ruisen ook als de pest.
's wat anders: Een rhythm box van Orla 70-er jaren
door ARV , 29-12-2025, 21:56 (2 uur en 5 minuten geleden) @ MarcelvdG
@MarcelvdG
Goede suggestie, zener heb ik ook aan gedacht, maar pootje 1 is not connected in de PCB.
's wat anders: Een rhythm box van Orla 70-er jaren
door Maarten Bakker , Haarlem/Delft, 29-12-2025, 22:31 (1 uur en 31 minuten geleden) @ ARV
Dan zal hij inderdaad stuk zijn. Het zal silicium zijn, maar wel geselecteerd op eigenschappen. Je kan er wat willekeurigs in stoppen en kijken of hij het goed genoeg doet.
