Philips B4X52AT Leuk toestel

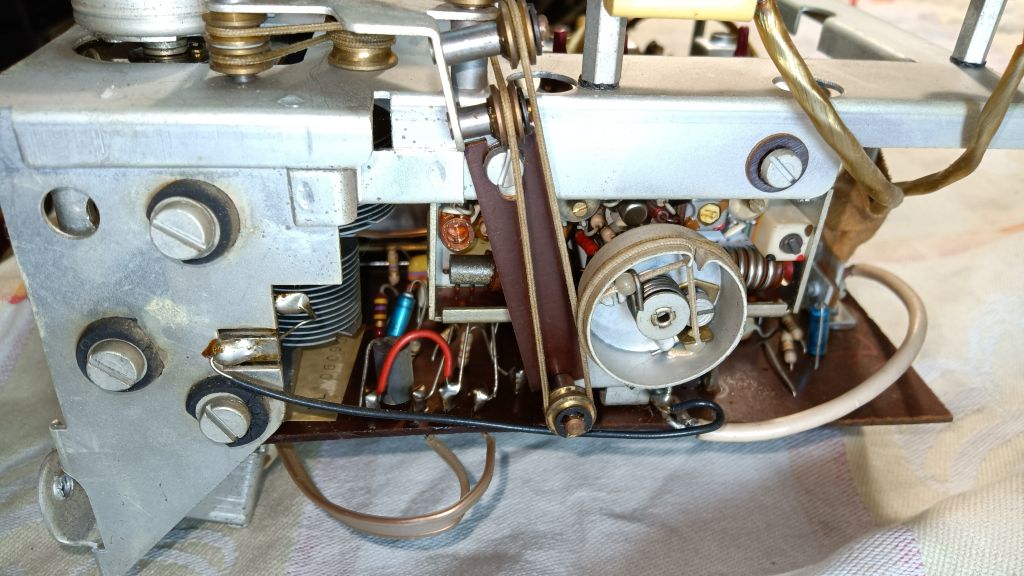

Kreeg van weekend leuk toestelletje B4X53AT/70 uit wk 47 1965.
Jaren in een schuurtje gestaan.

Dacht dat wordt wat,
Helaas ik heb zowaar 1 elcotje 47uF vervangen van de gestabiliseerde voeding.
Schakelaars wat gereinigd, potmeters een spuitje gegeven.

Kastje een lapje over.
Werkt fantastisch.

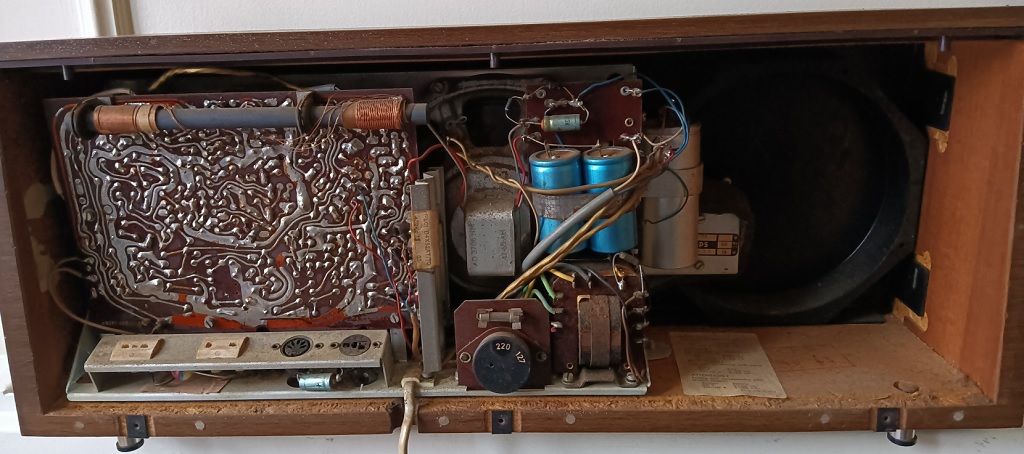

Wel bleek de voedingstrafo een extra 34V tap te hebben.
De spanningscarosel enkel 127/220V

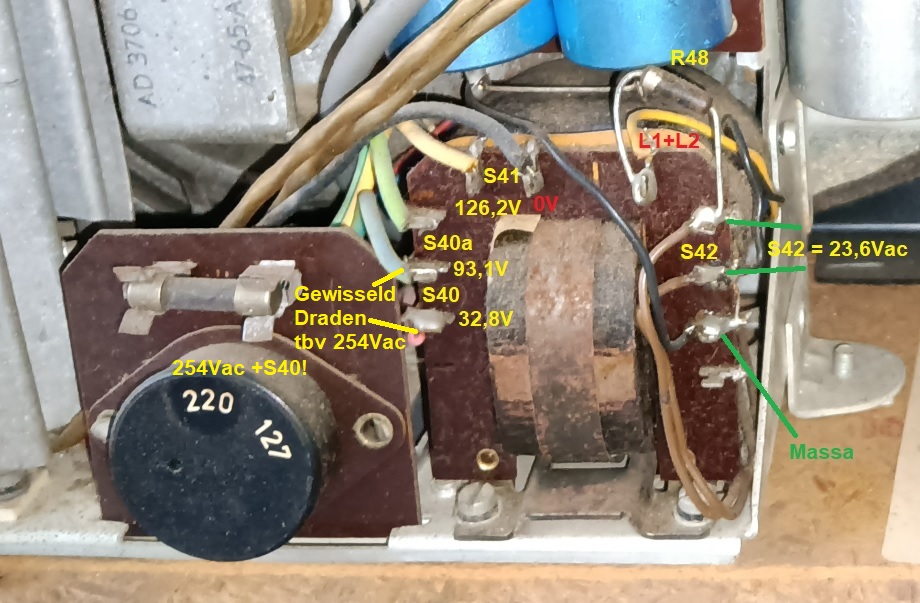

Door 2 draden op de trafo om te zetten heb ik de 34V spoel er bij gezet en nu geschikt tot
254Vac.

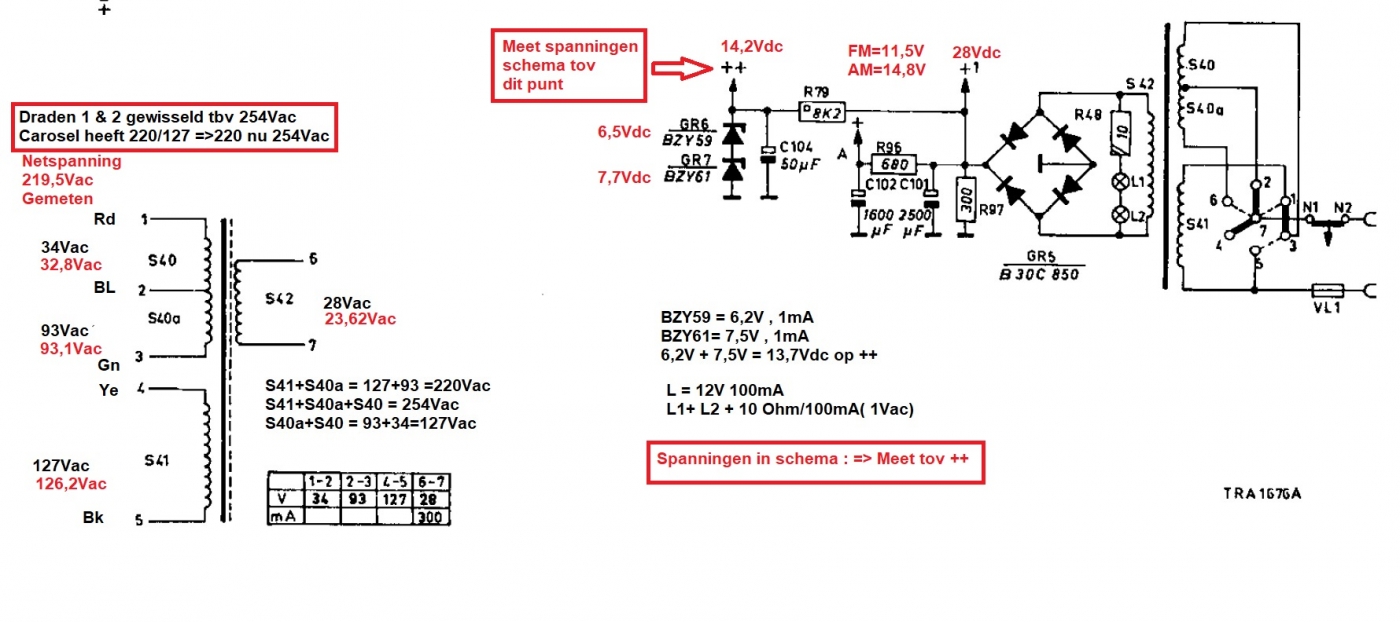

Nog een puzzel de spanningen aangegeven in schema.
Ik begreep er even niets van.
DC spanning is 23Vdc dan tap 14,6V en door zeners 14,2Vdc.
De 2e tap zakt naar 11,5V bij FM dus ongeschikt als meet punt.
Via massa meten leverde niet juiste waardes.

Tot ik de referentie gestabiliseerd 14,2V nam, toen kopte de waardes aardig tov wat in schema staat.
Typisch, kennelijk een stagiair die nog dacht de referentie tov de + voeding.
Bekend bij menig toestel waarbij de massa de + voeding is.
Hier is dat niet het geval.
Rare zaak.

Ook nog verteld schema kijk in schema staan de waardes,
Ja maar niet de voedingsspanningen , ook zo iets, begin je toch mee?
Bij deze voor de volgende die met dergelijk toestel aan de gang gaat, hier de gegevens.

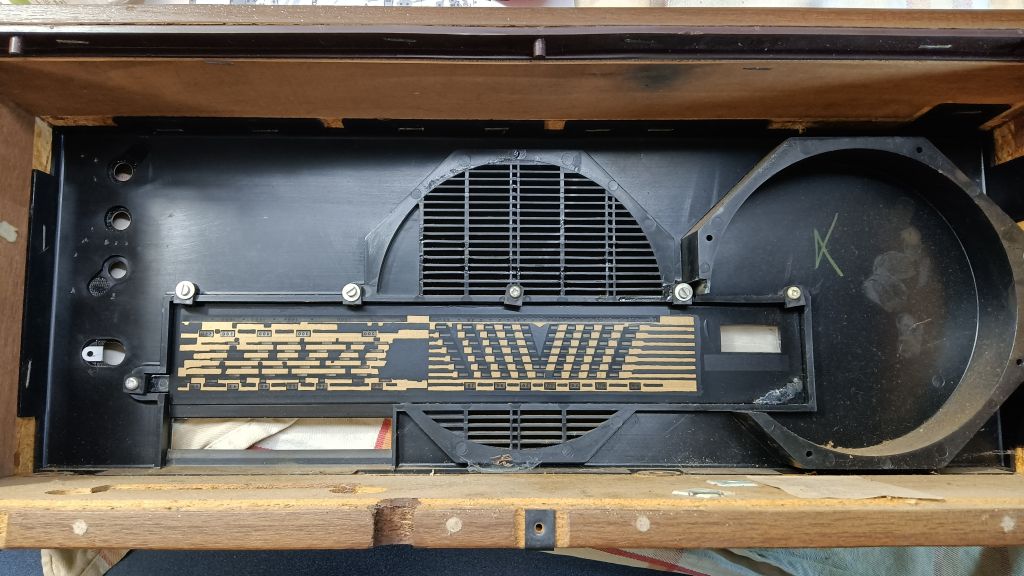

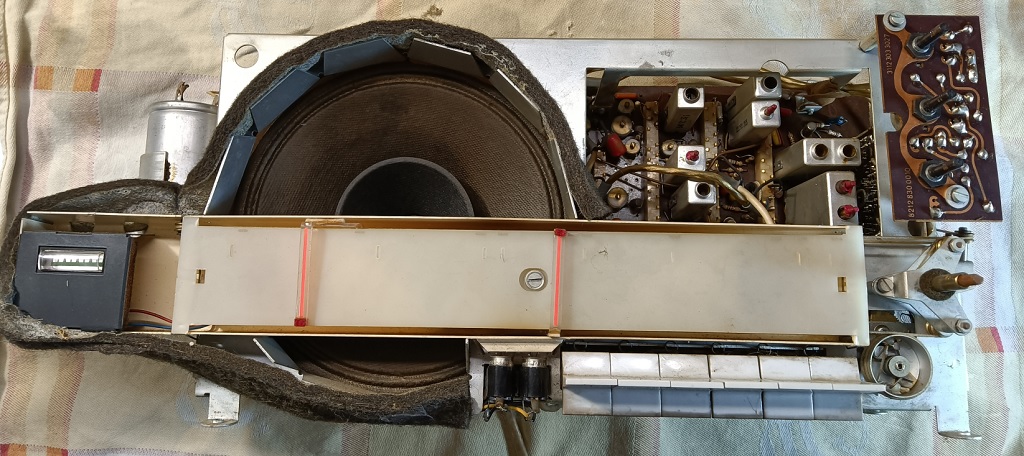

Beetje vreemd ook de blinde luidspreker in voor front, plan was kennelijk eerst anders bij ontwerp.

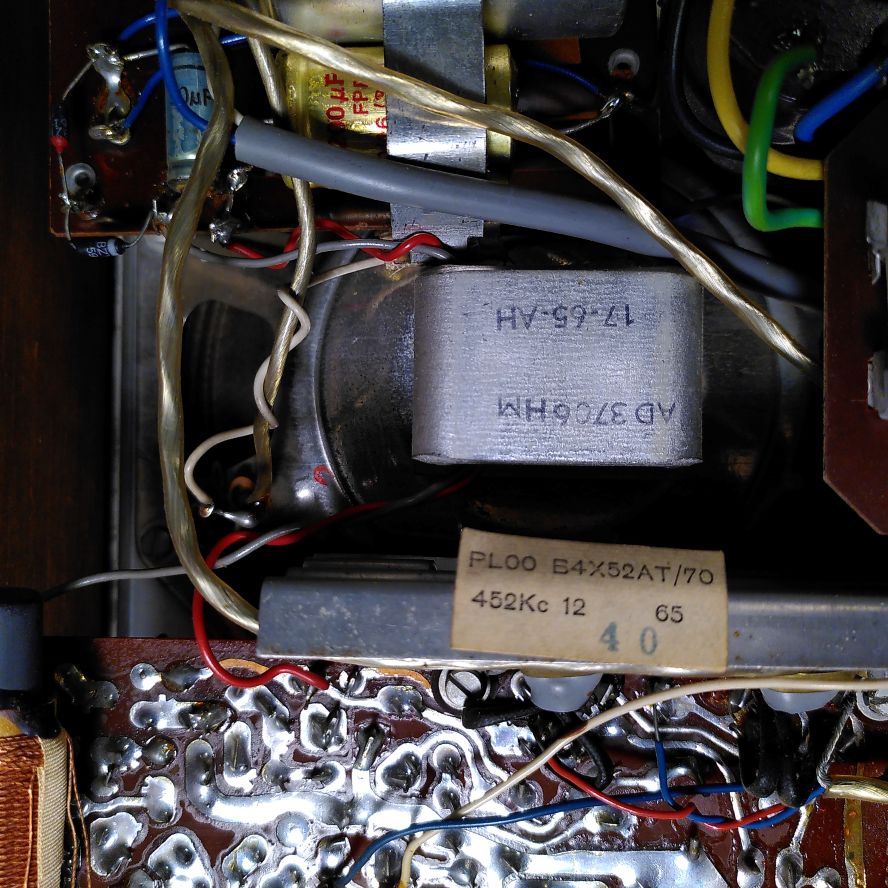

Overingens ook bijzondere luidspreker de AD3706HM, deze kende ik nog niet.
Geeft een uitstekend geluid.

[image]
[image]
[image]
[image]
[image]
[image]
[image]

Reageer op dit bericht

235 keer gelezen

Dit type is een heel mooi en goed werkend toestel,bezit deze al jaren en staat ook nog

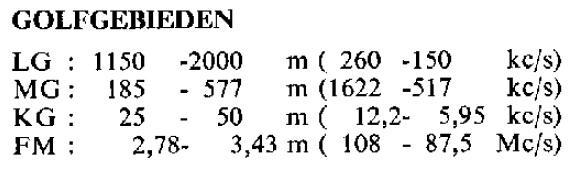

regelmatig aan.Het mooie is dat de FM-band doorloopt tot 108 MHz en dat in '65.
Voor AM is ook een mooie schakeling gebruikt met aparte oscillator en mixer transistoren.
Komt de gevoeligheid en overbelasting ten goede.
De mijne heeft serienummer PL 22254
Nadelig voor het geluid is de brede strook naamschaal welke voor de l.s.p zit.
Ontwerpers en constructeurs denken er nog wel eens anders over.
--An3s--

--
Keapje 'n Erres, kinne jo werres.

Reageer op dit bericht

135 keer gelezen

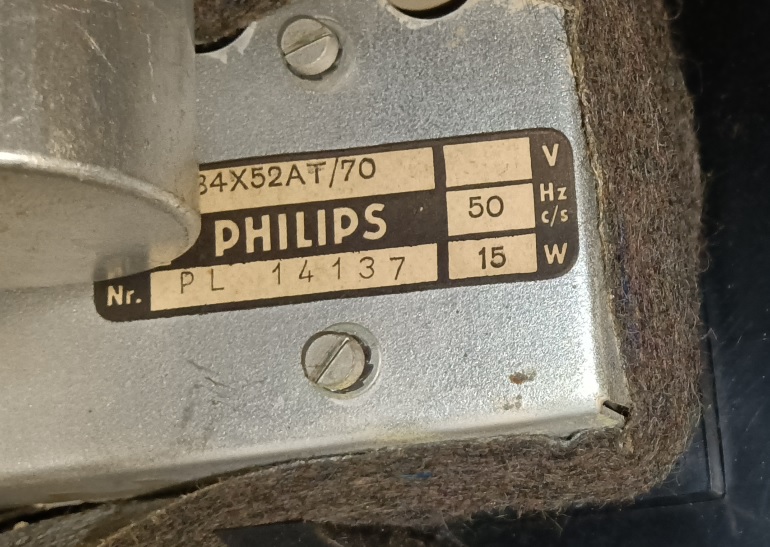

Ik heb de PL 14137 als nummer.

Viel mij ook op de behoorlijk uitgebreid toestel.
Had zo niet verwacht.
Had ook bijna in vuilbak gegooid , van tja wat moet je er mee.
Zeker omdat al 10 jaar in houten vochtig schuurtje had gestaan.

Maar staat nu voortreffelijk te spelen.
Sterk spul hoor.

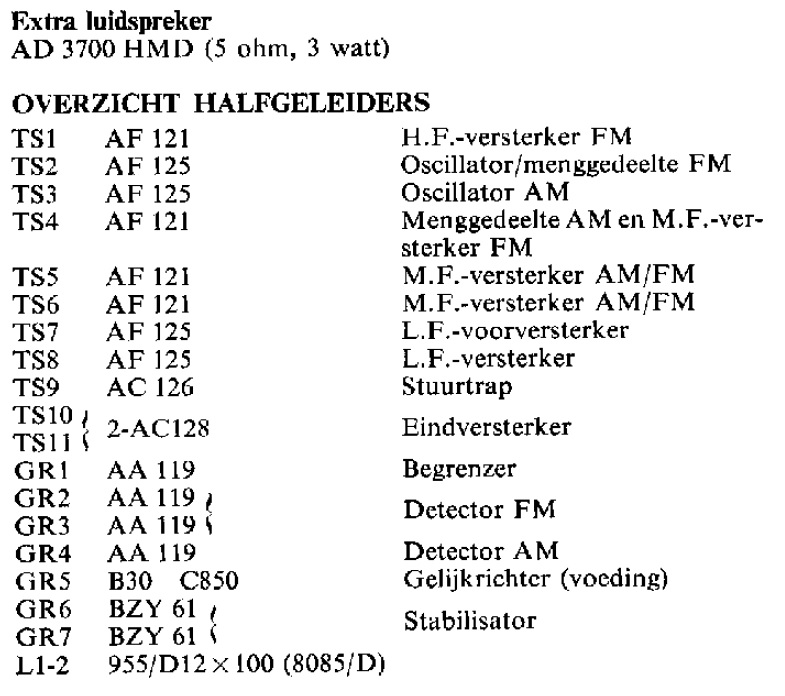

Schema geeft als luidspreker op een AD3700 MHD
5 Ohm 3W
Ik heb er een AD3706 HM in zitten.

Moet nog opzoeken wat dat nu precies voor luidspreker is.

Was in 1965 nog onduidelijk betreft de FM breedte.
Inderdaad 108 is wel heel mooi.
[image]

[image]
[image]

Reageer op dit bericht

109 keer gelezen

Dat heb je slim opgelost Maurice, de 220V naar 254V!

Van dit type toestel zijn er PL (NL/BE) en WA (D) uitvoeringen. De PL zijn voorzien van een gepromoveerde AD2700M, die als AD3706HM (25 Ohm) in de radio geplaatst is.

[image]

In de WA serie zit een "echte" AD3700M en wel de AD3700HMD/06. Zoek de verschillen, en dan zie je dat de magneet van de WA een stukje groter is. Alle luidsprekers die met een 2 beginnen hebben een kleine magneet.
De letter H staat voor 25 Ohm en D voor Duits (maak ik er maar van).

De B4X52AT die hier staat heeft als serienr PL10636, waarvan de tochtstrip rond de luidspreker en schaalplaat van schuimrubber gemaakt is. Als je er naar kijkt, verkruimelt het al. Latere uitvoeringen, zoals die van jullie, is dat van dik vilt gemaakt.

Luxe uitvoeringen van de B4X52AT is de B4X53AT; deze heeft een verlicht (buislampje) signaalsterkte metertje en een hoogglanslak voor onze Belgische vrienden. Een andere luxe uitvoering is met twee luidsprekers, de 22RB562 in de vorm van in serie geschakelde AD3700PMD/06 (15 Ohm).

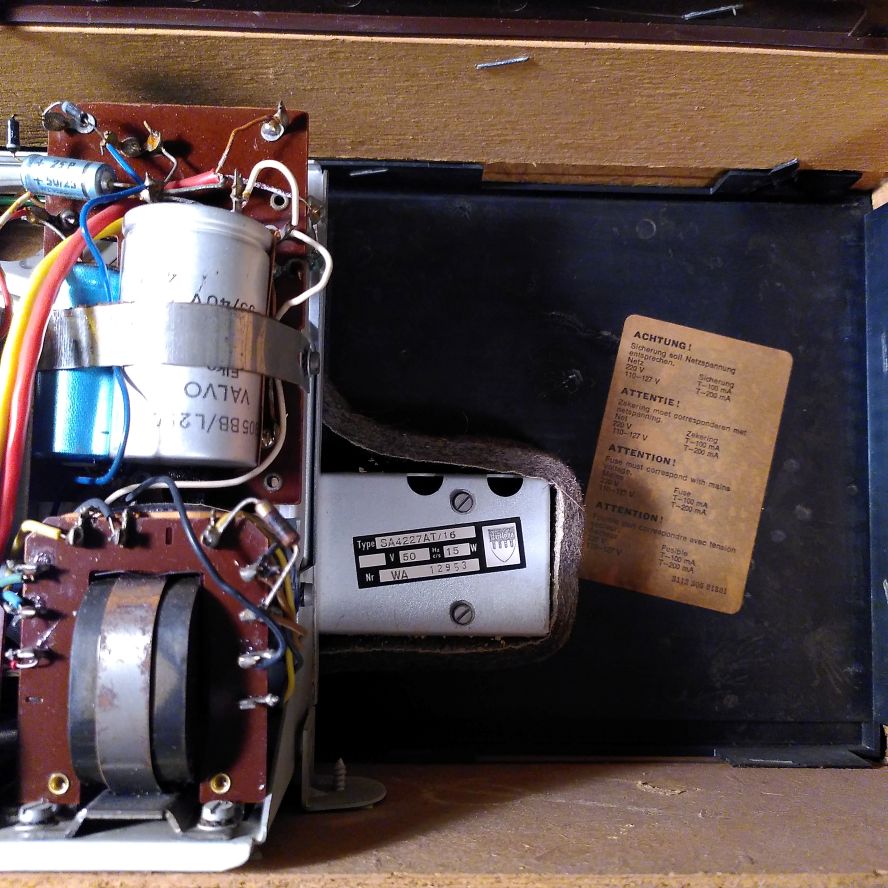

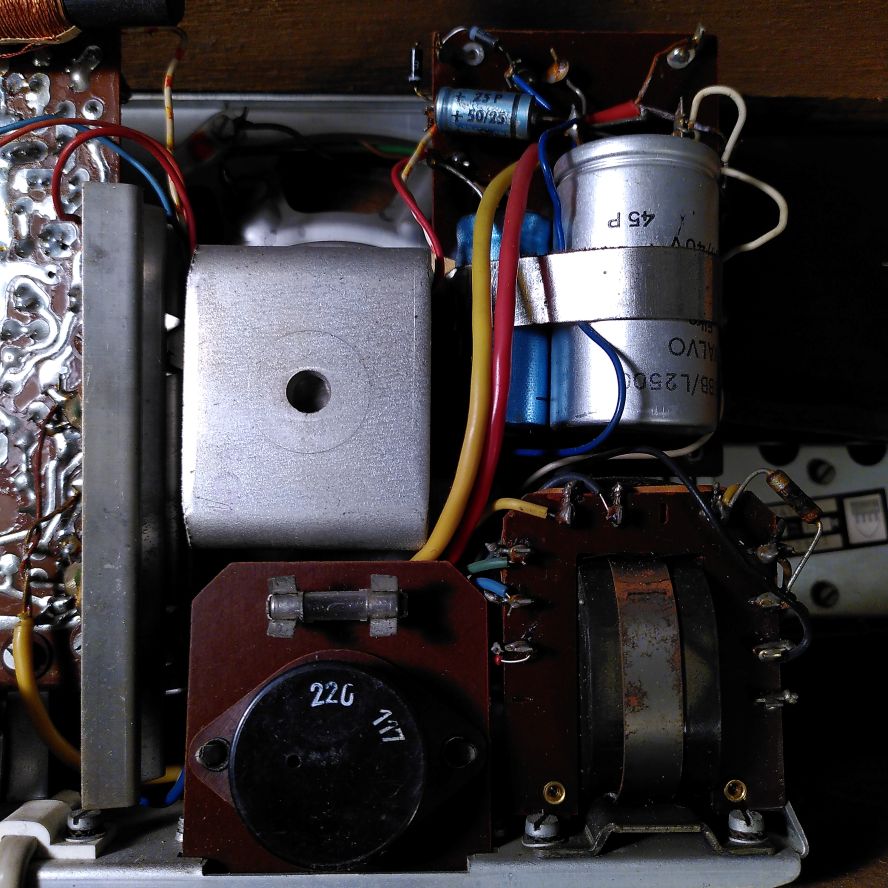

De Siera/Aristona uitvoering is gemaakt in WA, met een iets andere (Duitse) nettrafo, ipv 127V is dit 117V. Ook de 'schijn' luidsprekerbevestiging is verdwenen. En zo zijn er meer kleine variaties te vinden.

[image]

Andere variaties op dit thema zijn de Philips B4X52AT, B4X53AT, 12RB462, 22RB562, B4D51AT, B4D53AT, B5D53AT, 12RB562,
Aristona SA4227AT, Siera SA4227AT, Mediator MD4227AT en misschien nog wel wat meer.

Op alle modellen kan je een 5 Ohm luidspreker aansluiten, er komt dan een R van 22 Ohm in serie met de 5 ohm LS.

Gr. Paul

Reageer op dit bericht

112 keer gelezen

Bedankt voor deze info.

Terwijl service manual aangeeft dat er een AD3700HMD/06 (5 Ohm) in zou moeten zitten.

Daar kan ik geheel niets over vinden.

Over de AD3706HM kan ik ook geheel niets vinden.
Wel een AD3706RM (4 ohm) waarbij verschil is tov 3700 de inductie in de luchtspleet
3700=9500, 3706=8800

en de inbouw diepte 3700 81 mm
de 3706 = 67mm

al die moeite enkel om die paar mm inbouw diepte?
Resonantie frq is beide 85 Hz.

Reageer op dit bericht

39 keer gelezen

Nog een puzzel de spanningen aangegeven in schema.
Ik begreep er even niets van.
DC spanning is 23Vdc dan tap 14,6V en door zeners 14,2Vdc.
De 2e tap zakt naar 11,5V bij FM dus ongeschikt als meet punt.
Via massa meten leverde niet juiste waardes.

Tot ik de referentie gestabiliseerd 14,2V nam, toen kopte de waardes aardig tov wat in schema staat.
Typisch, kennelijk een stagiair die nog dacht de referentie tov de + voeding.
Bekend bij menig toestel waarbij de massa de + voeding is.
Hier is dat niet het geval.
Rare zaak.

de aangeven spanningen en de wijze hoe, het is niet ongebruikelijk voor die tijd... er zijn radio's waar de massa noch aan de min, nog aan de plus hangt, maar er ergens tussen inzit :-)
maar een hele leuke radio en prettig om naar te luisteren. de eindtrap is nog niet complementair, maar toch heeft hij geen UGT...
