RegistrerenGezocht : Chassisdeel voor insteek printplaat (Gezocht)
door BenM
, Bunschoten, 17-03-2026, 14:23 (6 uur en 49 minuten geleden)
Ik ben op zoek naar chassisdelen met 14 aansluitingen voor insteekprinten zoals hieronder. De afstand tussen de pinnen/sporen is 4 mm. De rode pijl geeft aan naar welk onderdeel ik op zoek ben, maar dan met 14 aansluitingen. Wie weet waar ik die zou kunnen vinden?
![[image]](images/uploaded/2026031713223569b9559b4df56.jpg)
--
Met vriendelijke groeten,
Ben
Gezocht : Chassisdeel voor insteek printplaat
door Goldline , Oranjedorp, 17-03-2026, 14:42 (6 uur en 31 minuten geleden) @ BenM
Wat is de steek Ben, 3,96 ?
--
Cees PA1DBA
Gezocht : Chassisdeel voor insteek printplaat
door Goldline , Oranjedorp, 17-03-2026, 14:47 (6 uur en 26 minuten geleden) @ Goldline
![[image]](images/uploaded/2026031713465669b95b50ca0d3.jpg)
Gezocht : Chassisdeel voor insteek printplaat
door BenM , Bunschoten, 17-03-2026, 15:05 (6 uur en 8 minuten geleden) @ Goldline
Bedankt voor deze tip, Cees! Ja, het zal inderdaad 3.96 mm zijn, deze hebben 15 pinnen, ik zoek eigenlijk met 14 pinnen.
--
Met vriendelijke groeten,
Ben
Gezocht : Chassisdeel voor insteek printplaat
door Goldline , Oranjedorp, 17-03-2026, 15:14 (5 uur en 59 minuten geleden) @ BenM
Gewijzigd door Goldline, 17-03-2026, 15:16
Denk niet dat 14 bestaat , op jouw print past nog een 15e op de hoek lijkt wel.
Soms werd een contact vervangen door een paspin om verwisseling tussen printen te voorkomen.
--
Cees PA1DBA
Gezocht : Chassisdeel voor insteek printplaat
door BenM , Bunschoten, 17-03-2026, 15:52 (5 uur en 21 minuten geleden) @ Goldline
Je hebt gelijk Cees, het zijn er geen 14. Ik heb 't A77 Service Manual er nog ff bij gepakt en zie nu dat het er 13 zijn. Helaas kan ik m'n posting met 14 hierboven niet meer veranderen. Stom van me, ik had in 't SM moeten kijken.
--
Met vriendelijke groeten,
Ben
Gezocht : Chassisdeel voor insteek printplaat
door Maurice , Dordrecht, 17-03-2026, 17:58 (3 uur en 14 minuten geleden) @ BenM
Gewijzigd door Maurice, 17-03-2026, 18:01

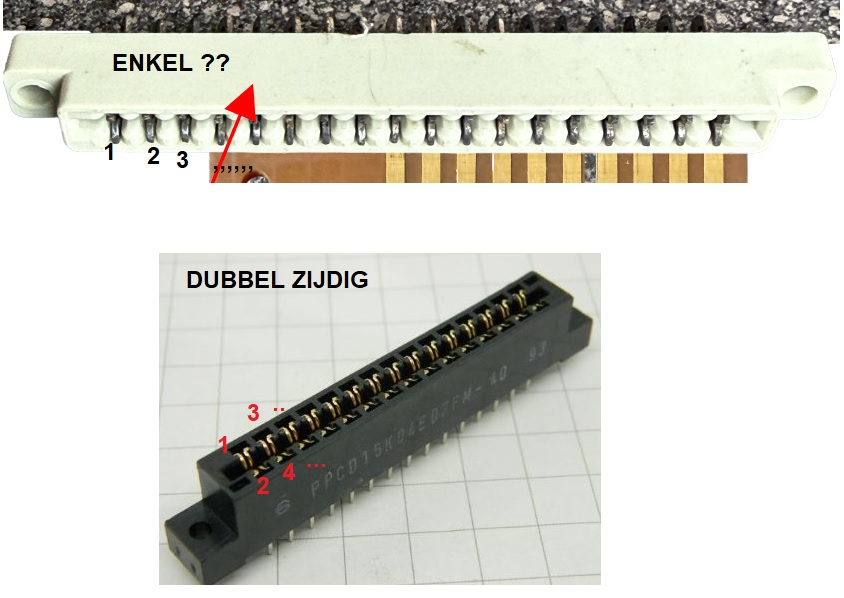

Let op of het enkele of dubbele pinnen zijn.
Stonk er zelf laatst in, dacht ik heb nog een edge print strip blijkt enkel te zijn.
Dubbel betekend voor rij is onafhankelijk achter rij, dus dubbelzijdig.
Je hebt ook enkelzijdig en is pen 1 bv voor achter door gelusd.
![[image]](images/uploaded/2026031717015169b988ff85fa0.jpg)
Gezocht : Chassisdeel voor insteek printplaat
door BenM , Bunschoten, 17-03-2026, 18:23 (2 uur en 49 minuten geleden) @ Maurice
Dank je, Maurice. Het is inderdaad enkelzijdig, waarbij dezelfde pin aan voor- en achterkant van de print contact maakt. Maar dat is OK want het zijn enkelzijdige printjes.
--
Met vriendelijke groeten,
Ben
