Gezocht: Philips 22GH921 / AG9021 Phono Voorversterker

Ik ben op zoek naar een originele Philips 22GH921 phono voorversterker (ook bekend als Philips AG9021).

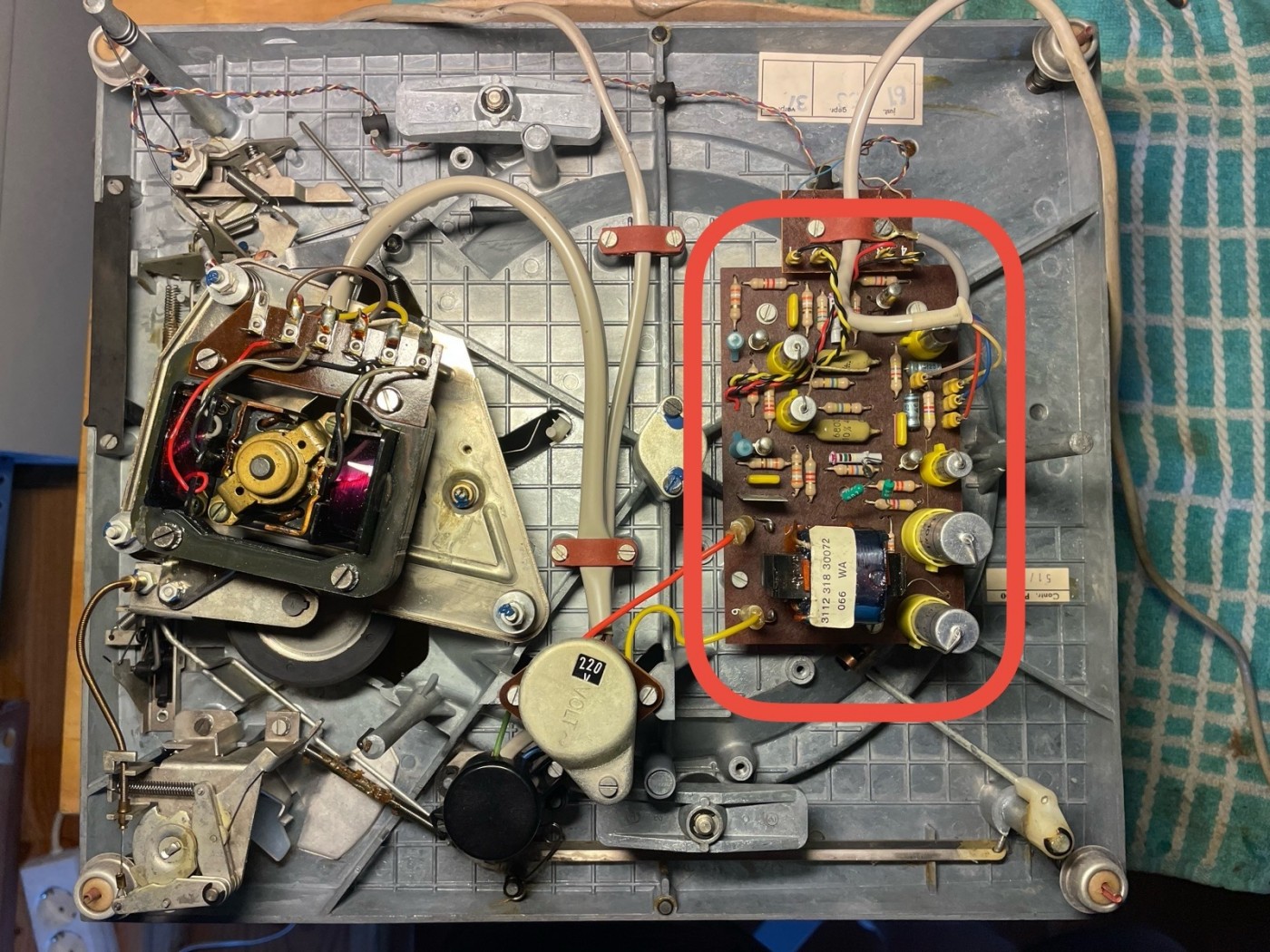

Deze optionele RIAA-voorversterker (zie foto) werd destijds geleverd voor Philips platenspelers zoals de AG2230W / 22GC030 en was bedoeld voor gebruik met Philips magnetische elementen (GP400, GP401, GP407, GP409, enz.).

Ik heb interesse in:

- Een werkend exemplaar
- Een exemplaar dat restauratie nodig heeft
- Een incompleet exemplaar
- Of een exemplaar voor onderdelen

Neem gerust contact met mij op als u er één beschikbaar heeft of weet waar ik er één kan vinden.

Alvast hartelijk dank!

Ernst
Naarden, Nederland

[image]

Reageer op dit bericht

446 keer gelezen

Om het buizenforum niet te vervuilen. Je zegt daar:

Daarop zit de ingebouwde printplaat van de voorversterker, rechtstreeks op de netspanning van de platenspeler. Zie rode en gele draad. Hier zie ik ook dat deze print een eigen transformator heeft.

Let wel op dat die toch op 110 Volt is aangesloten. De motorwikkeling wordt daarbij als autotrafo gebruikt om van 220 naar 110 Volt de gaan...

Otto

--
Ohm sweet Ohm...
[image]

Reageer op dit bericht

378 keer gelezen

Beste Otto,

Bedankt voor je aanvullende toelichting.

Ik heb inmiddels de servicemanual van de 22GH921/AG9021 er nog eens bijgepakt. Aanvankelijk dacht ik dat de voorversterker rechtstreeks op de 220V van de platenspeler was aangesloten, omdat ik op foto's van een ingebouwde uitvoering een rode en gele voedingsdraad vanaf de spanningskeuze naar de voorversterkerprint zag lopen.

Naar aanleiding van jouw opmerking heb ik dit nog eens nader bekeken. Het lijkt inderdaad goed mogelijk dat Philips hier de motorwikkeling als autotransformator heeft gebruikt en dat de voorversterker in werkelijkheid op circa 110V AC wordt gevoed. Dat zou ook verklaren waarom anderen eerder al over een 110V-uitvoering spraken.

Dank voor het meedenken en het scherp houden van mijn aannames. Weer wat geleerd.

Met vriendelijke groet,
Ernst

Reageer op dit bericht

369 keer gelezen

indien er extern gebruik van word gemaakt op 220 dan werd er een weerstand van 2200 ohm/2W in serie met de trafo gezet.

--
Cees PA1DBA

Reageer op dit bericht

363 keer gelezen

indien er extern gebruik van word gemaakt op 220 dan werd er een weerstand van 2200 ohm/2W in serie met de trafo gezet.

Nou, dat hoeft natuurlijk niet:

[image]

Dit is het schema van het hele apparaat en zoals Philips zelf al aangeeft in deze tekening is het een kwestie van de aansluitingen van de primaire kant aanpassen.....

Op de print zijn hiervoor de mogelijkheden aangebracht:

[image]

Er zijn AC125 transistoren gebruikt, dit type ken ik niet als lastig met whiskers. Dit in tegenstelling tot de AC127 en AC128 of AC187 en AC188. Deze genoemde transistors worden vaak als paartje gebruikt bij een eindversterker of stuurtrap van een eindversterker.

Ingangscondensatoren C1 en C11 kunnen slecht zijn, deze zijn te vervangen door een condensator van 4,7u. De rest valt over het algemeen erg mee en is bijna nooit slecht.

--
Met vriendelijke groet,

Leo Snoeren

https://www.rrd.link/ (onder constructie)

leosnoeren(apenslingertje)freedom.nl

Reageer op dit bericht

352 keer gelezen

Mijn print had maar 1 primaire wikkeling.
Komt uit een fabrieksingebouwde in een 212 platenspeler.
Blijkt dus een 22GA905 te zijn :-)

--
Cees PA1DBA

Reageer op dit bericht

324 keer gelezen

Ernst

Een werkende zul je amper vunden omdat er AC transistoren in zitten germanium transistoren
Die hebben last van whiskers en als ze wel wat doen zit je met een bak ruis
Kijk gewoon voor moderne van bvb hq dienheeft voorz zowel 5polig als RCA connector
Doosje is wel ergen weg te stoppen en beter hifi geluid.
Vele hebben niet zo’n print aangeschaft of zat al mogelijk heid op versterker of kocht men zo’n kastje.
Een moderne is ruisvrij . En beter frequentie bereik. Wat het beter laat klinken als toen der tijd.
De transistor stond nog in der kinder schoenen en werd beduidend beter toen de silicium torren uit kwamen.
Succes met de speler
Mvg René

Reageer op dit bericht

375 keer gelezen

De 22gh921 kan ook rechtstreeks op 220 V. worden aangesloten. De transformator heeft twee wikkelingen van 110 V. die standaard parallel staan voor 110 V. Het is een kwestie van twee doorverbindingen weg halen en een andere doorverbinding maken. Het versterkertje kan dan rechsteeks op 220 V. Philips beveelt zelf aan om dit te doen, omdat het bromniveau dan lager zou zijn.
Misschien is dat bij het versterkertje op de foto al gebeurd. De latere voorversterkertjes kunnen alleen op 110 V. en moeten bij 220 V. via een weerstand gevoed worden.

En René, moet je nu altijd zo negatief doen? Het kan best goed gaan met germanium transistoren en al zou er één met whiskers tussen zitten: Zolang het huis vrij is zal het wel gaan. Je zal eerder last hebben van slechte elco’s.

Philips had een prachig voorversterkertje, de GH915. Dit is een externe voorversterker die je tussen het PU-snoer schakelt.
Werkt prima.

Groeten,
Peter

Reageer op dit bericht
